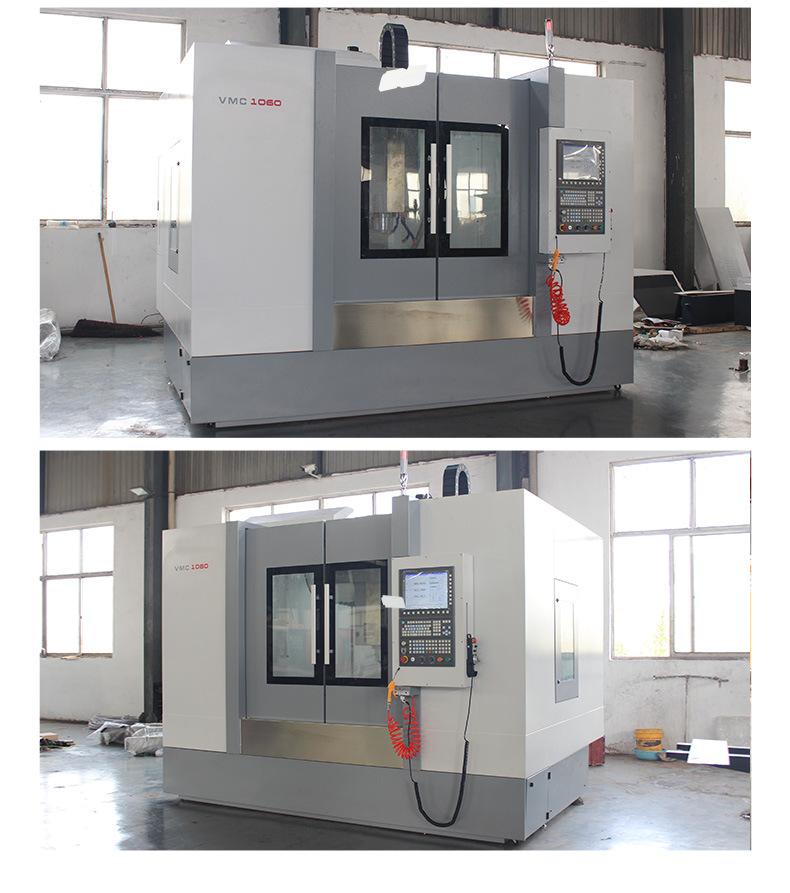

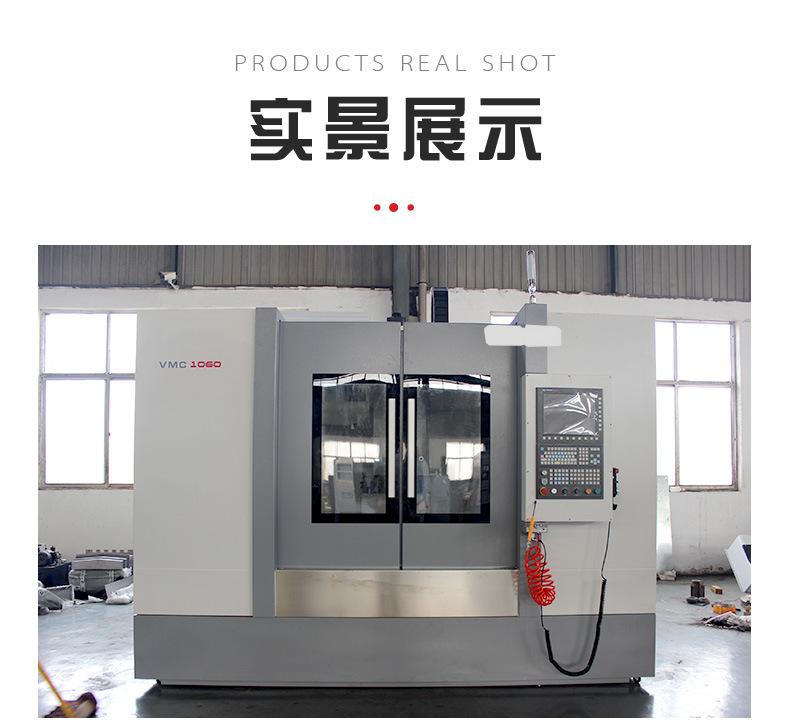

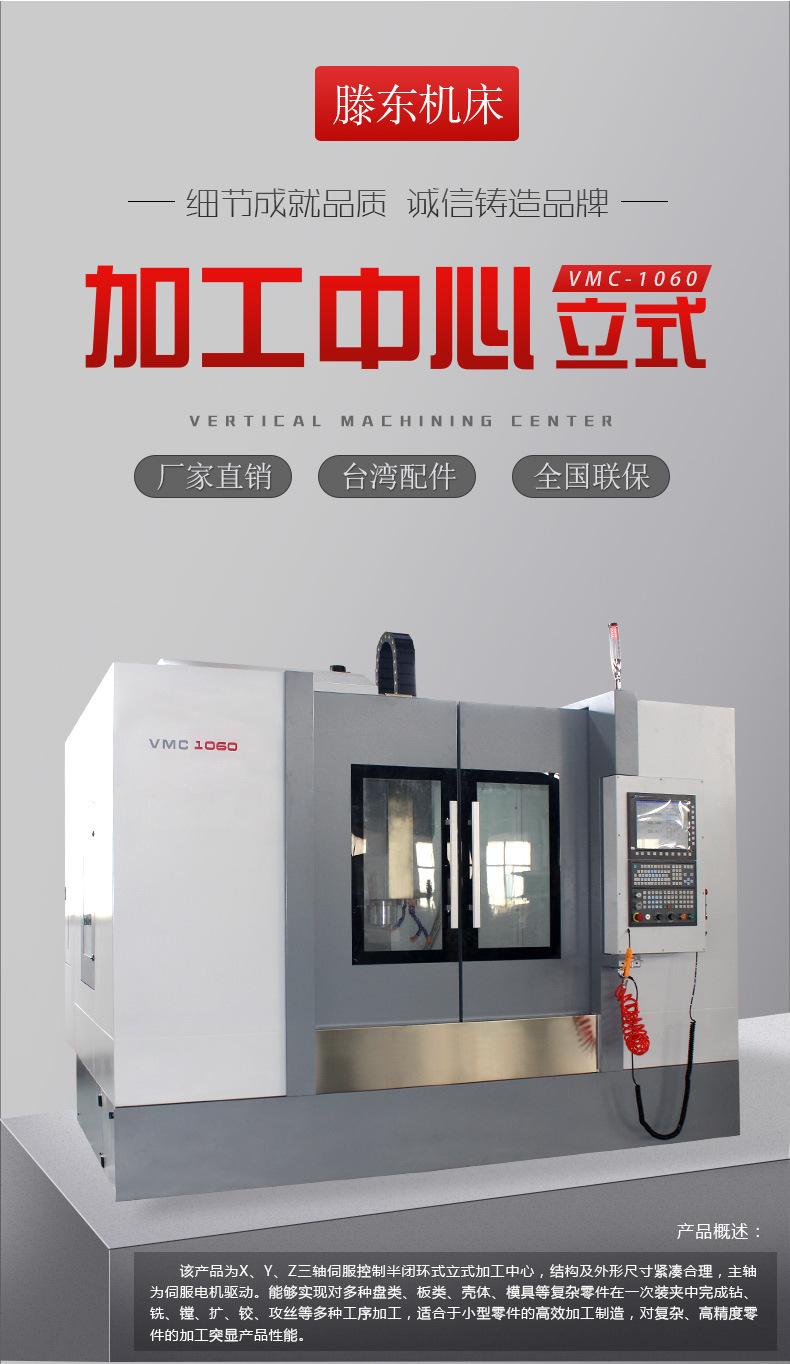

Máquina Completa Nueva Centro de Mecanizado CNC Vertical Vmc1060 Centro de Mecanizado CNC de Alta Velocidad por Computadora Gong de 3 Ejes
Cantidad
|
Parámetros técnicos |
unidad |
VMC1160 |
||||
|
tamaño del escritorio de trabajo |
mm |
1200X600 |
||||
|
TTamaño de la ranura (cantidad incógnita Ancho incógnita Paso) |
mm |
5X18X100 |
||||
|
Carga máxima del banco de trabajo |
kilogramo |
600 |
||||
|
X/Y/ZRecorrido del eje |
mm |
1000X600X600 |
||||
|
Distancia desde la punta del husillo hasta la mesa de trabajo |
mm |
150--750 |
||||
|
Distancia desde el centro del husillo hasta la superficie de la columna |
mm |
660 |
||||
|
Cono del husillo |
|
Luo Yi o Dan Quan de Taiwán BT40 |
||||
|
Velocidad del husillo |
rpm |
8000 |
||||
|
método de transferencia |
|
correa de distribución |
||||
|
Motor de husillo |
kilovatio |
7.5 |
||||
|
X/Y/ZMotor de eje |
Nuevo Méjico |
18/18/22 |
||||
|
X/Y/ZVelocidad de avance rápida del eje |
m/min |
24/24/24 |
||||
|
X/Y/ZVelocidad de avance del eje |
m/min |
1-8 |
||||
|
Formulario de almacén de herramientas |
|
desct |
||||
|
Capacidad del almacén de herramientas&Tipo de mango |
|
BT40-24 |
||||
|
Longitud máxima de la herramienta |
mm |
150 |
||||
|
Peso máximo de la herramienta |
kilogramo |
7.5 |
||||
|
Tiempo de cambio de herramienta |
segundo |
2.4 |
||||
|
Especificaciones de requisitos de energía |
KVA |
25 |
||||
|
Presión de aire requerida |
kgf/c㎡ |
5-7 |
||||
|

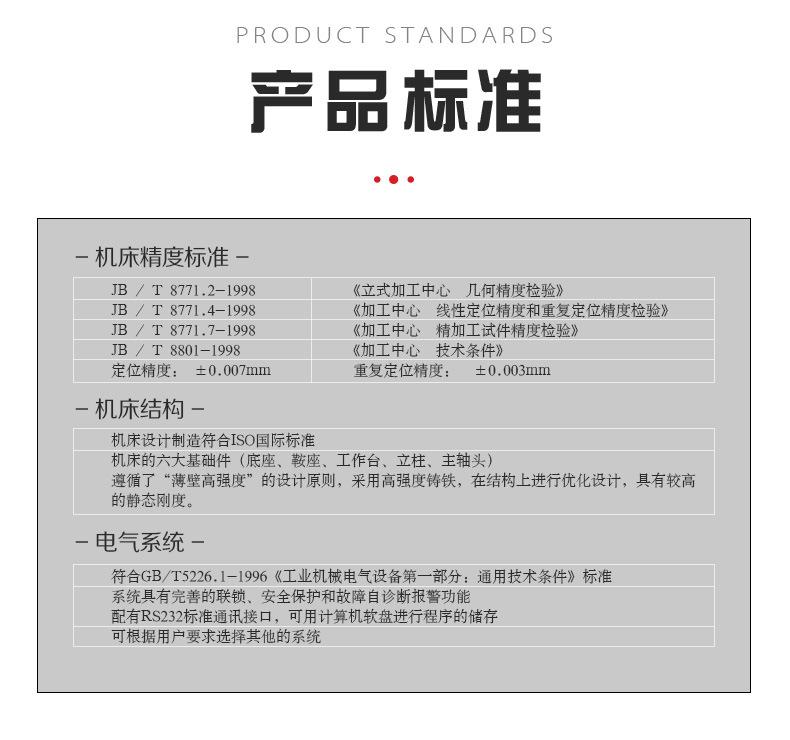

precisión de posicionamiento |
mm |
±0.01(X、Y) ±0.012(Z) |
||||
|
Repetibilidad |
mm |
±0.005(X、Y) ±0.008(Z) |
||||
|
Dimensiones mecánicas (longitud incógnita Ancho incógnita alto) |
mm |
2900X2850X2800 |
||||
|
Peso mecánico |
kilogramo |
6500 |
||||
|

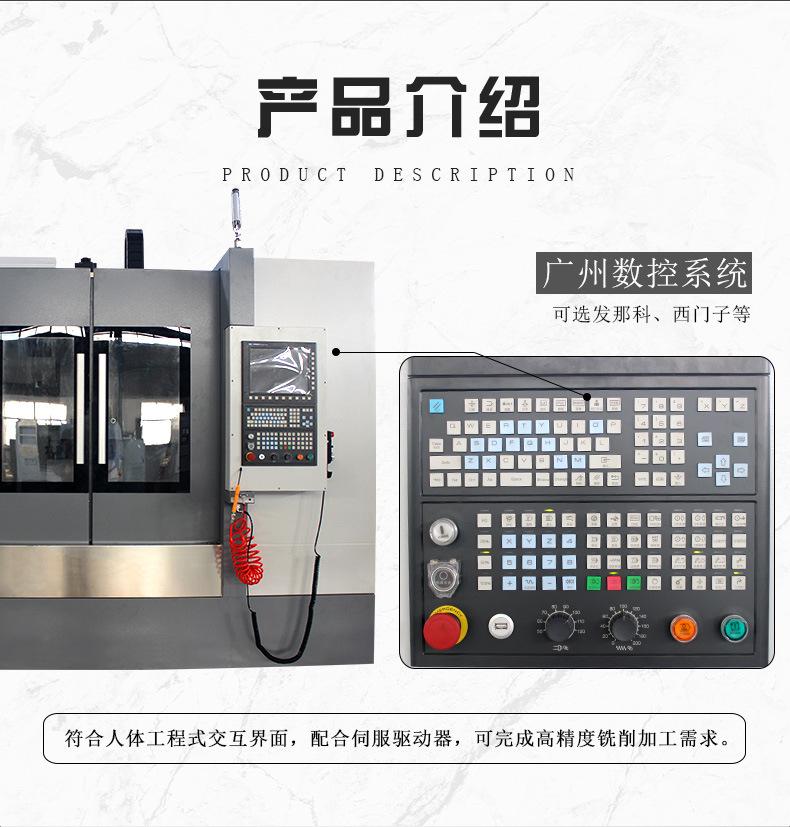

anchoestadonúmerocontrol GSK25iValor absoluto del bus, cargador de herramientas:Okada de Taiwán/Desu, Eje Principal: Taiwán Luo Yi/Dan Quan/DeVelocidad,Material: Resina de alta resistenciaFundiciones en arena, calibre de alambre: Taiwán Hiwin/Yintai, rodamientos: Japón NSK, Electrodomésticos: Delixi, Servomotor:Número amplioCoincidencia de sistema,intercambiador de calorCHSO.M
|
||||||
|
número de serie |
Accesorios suministrados |
especificaciones o marcas |
cantidad |
Observación |
||
|
1 |
Portaherramientas de mandril de resorte |
BT40-ER25-70 |
1 |
|
||
|
2 |
anillo de retención |
4、6、8、10、12、14、16、 |
cada 1 |
|
||
|
3 |
Remache |
P40T-1-MAS403 |
1 |
|
||
|
4 |
bocina ajustable |
|
6 |
|
||
|
5 |
llave Allen |
4、5、6、8、10 |
5 |
|
||
