Máquina de ensayos de tensión y compresión eléctrica vertical JSV-5K-S

JSV-5K-SLa máquina eléctrica de ensayos de tracción y compresión con pantalla digital cuenta con una estructura de puerta de doble columna, compacta y fácil de operar. Puede colocarse sobre una mesa de trabajo para realizar ensayos. El sistema de control es electrónico. El regulador de velocidad controla la rotación del motor, y el mecanismo mecánico de cambio de velocidad desacelera para accionar el par de tornillos de precisión que mueven la viga transversal hacia arriba y hacia abajo para completar el ensayo de tracción o compresión de la muestra. El valor de la fuerza se muestra mediante el dinamómetro de empuje y tracción.El elevador de banco de trabajo cuenta con regulación de velocidad continua y funciones de conmutación de control manual y automático. Es adecuado para productos en los sectores de la industria ligera, textil, maquinaria, materiales compuestos, alambres y cables, autopartes, instituciones de investigación científica, etc., y puede equiparse con las herramientas auxiliares correspondientes para realizar ensayos de cargas de tracción y compresión, fuerzas de inserción y extracción, fuerzas de destrucción, resistencia a la compresión de objetos, ensayos de flexión, etc. de accesorios.

Parámetros técnicos:

Fuerza máxima de prueba:5000 N/500 kg

Carrera de elevación:300 mm

Velocidad de prueba:15-180 mm/min

Espaciado entre columnas:230 mm

Altura máxima comprimida:490 mm

fijación de tracciónEspaciado máximo：360 mm

Desde el extremo inferior del sensor hasta el banco de pruebasaltura máxima：535 mm

Banco de pruebas:170 x 170 mm

Accesorio de prueba:Prueba de presión estándar con disco plano de 70 mm de diámetro

método de control:Control eléctrico (jog y selección automática)

peso neto:65 kg

Dimensiones:405*310*1200 (mm)

Funciones y características principales:

※ Alta precisión: exactitud: ±0,5 % (precisión relativa), error de repetibilidad: ±0,2 % (error relativo);

※ Función de captura de pico (máximo);

※ Función de liberación automática de retención de pico, el tiempo de retención de pico se puede configurar libremente;

※ Pantalla LCD numérica con retroiluminación LED, se puede lograr una visualización de alta definición en cualquier entorno de iluminación;

※ Los valores de tolerancia superior e inferior se pueden configurar para realizar juicios GO y NG, y hay una salida de amplificación de transistor;

※ Hay tres sistemas de unidades (N, kN/kgf, gf, tf/Lbf, k Lbf) disponibles para seleccionar y se pueden convertir automáticamente;

※ Función de apagado automático, con capacidad de configurar el tiempo de apagado automático de 00 a 120 minutos;

※ Adopte un convertidor A/D de alta velocidad, la velocidad de muestreo (RESPUESTA) se puede cambiar (50-500 HZ)；

※ Mediante software de comunicación, a través de la salida del puerto USB, los datos de fuerza se pueden transmitir a la computadora personal y guardar en una hoja de cálculo. Permite generar gráficos de curvas para múltiples conjuntos de datos de fuerza, así como realizar estadísticas, análisis y otros procesos relacionados.

※ Se puede configurar el valor de aceleración de la gravedad (g) de la región, por lo que no hay diferencia regional causada por las unidades de gravedad;

※ Las señales de salida de punto de interrupción y sobrecarga únicas pueden realizar la función de control del punto de interrupción y el apagado por valor máximo;

※ Se pueden utilizar diferentes accesorios para probar: tensión, presión, fuerza de desgarro, adhesión, fuerza de flexión, fuerza de rotura, fuerza de soldadura, fuerza de perforación, fuerza de apertura, etc.

※ Visualización automática: durante todo el proceso de prueba, la fuerza de prueba y el valor pico se muestran en tiempo real;

※ Tiene funciones de límite de sobrecarrera y apagado automático por sobrecarga.

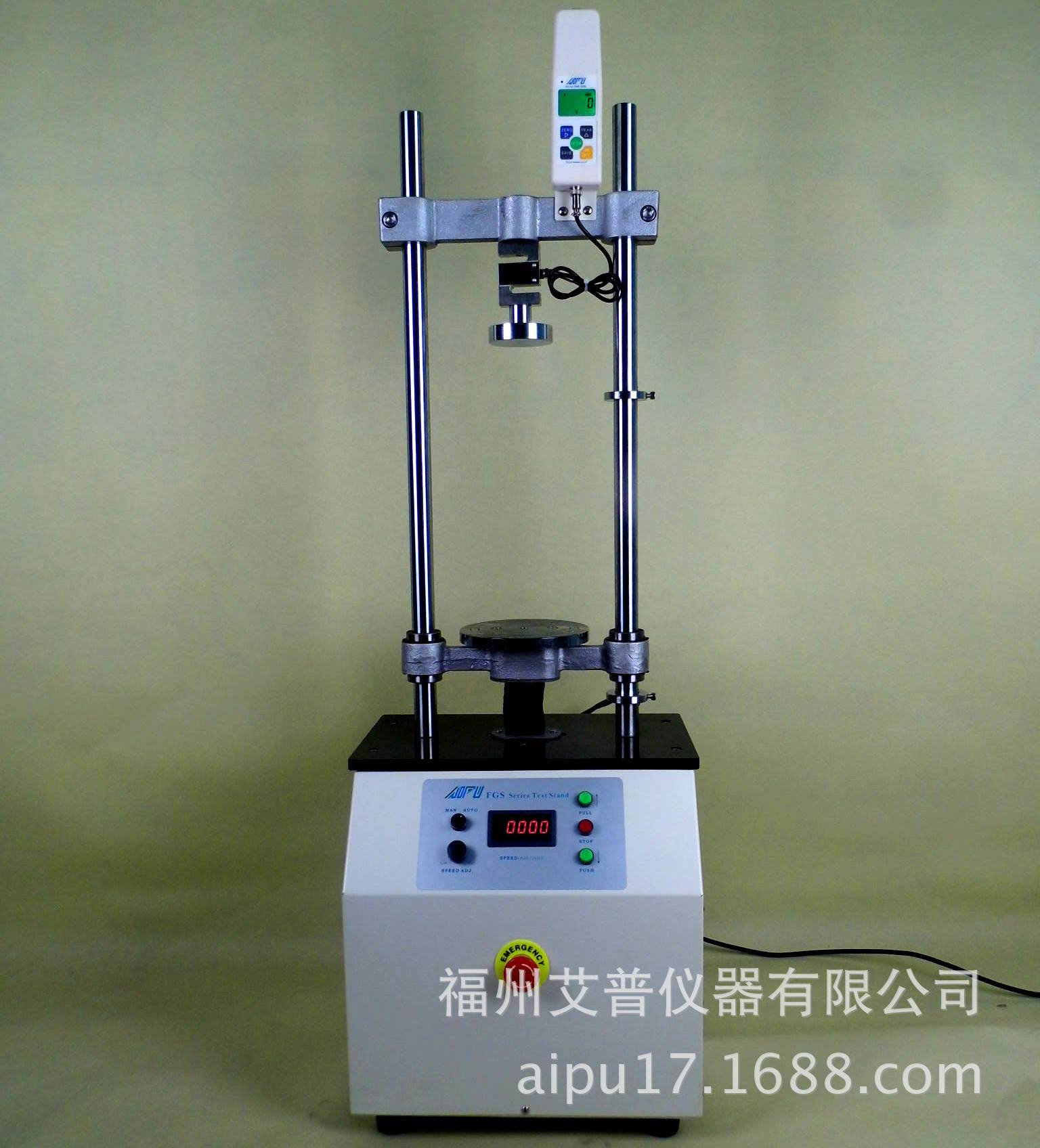

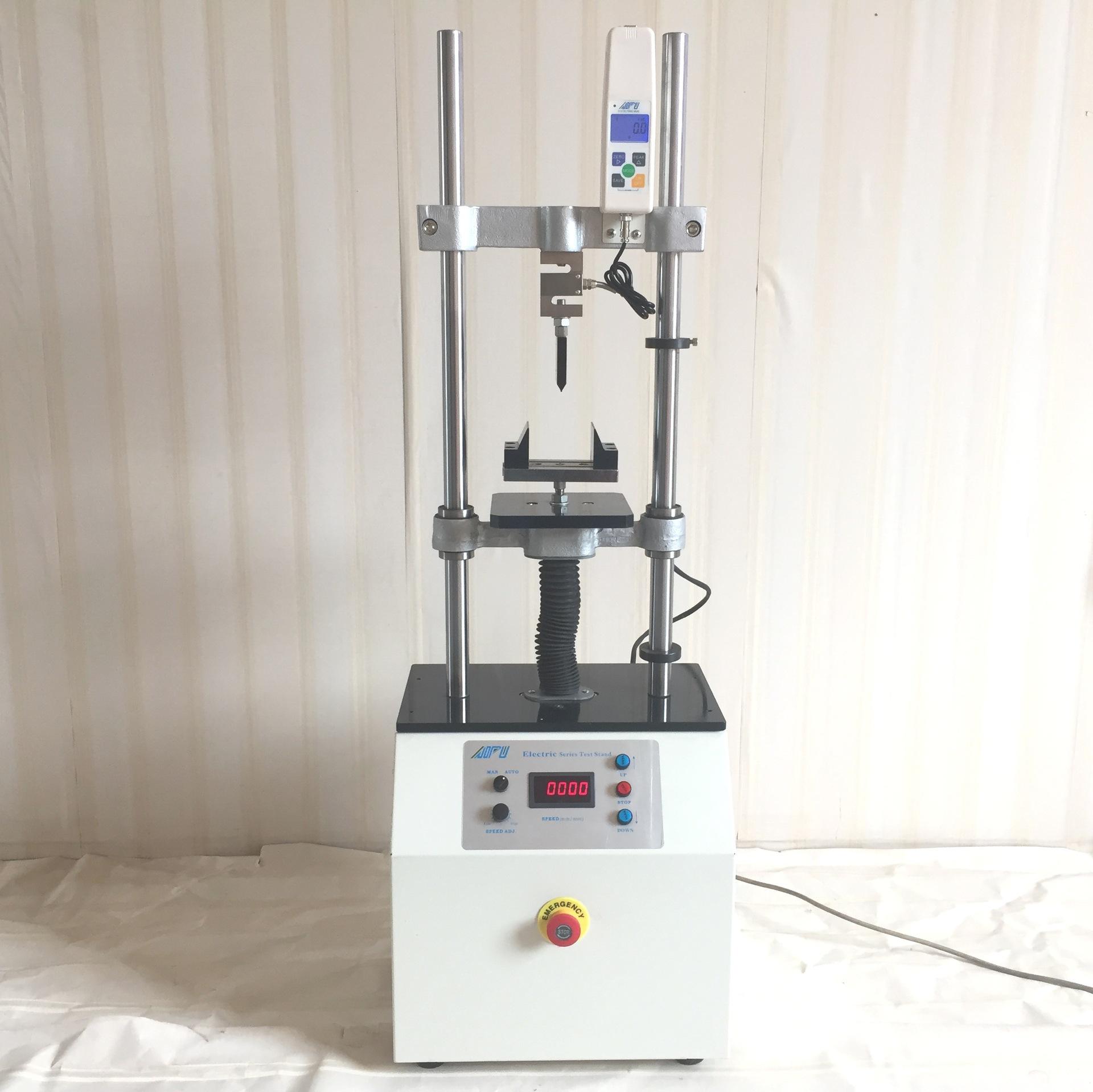

El accesorio de prueba estándar para este precio unitario es un disco plano de 70 mm de diámetro para pruebas de presión. El conjunto completo se muestra en la primera imagen a continuación:

Los siguientes accesorios de prueba se pueden seleccionar según la forma de la muestra y el método de prueba. El precio unitario es negociable.

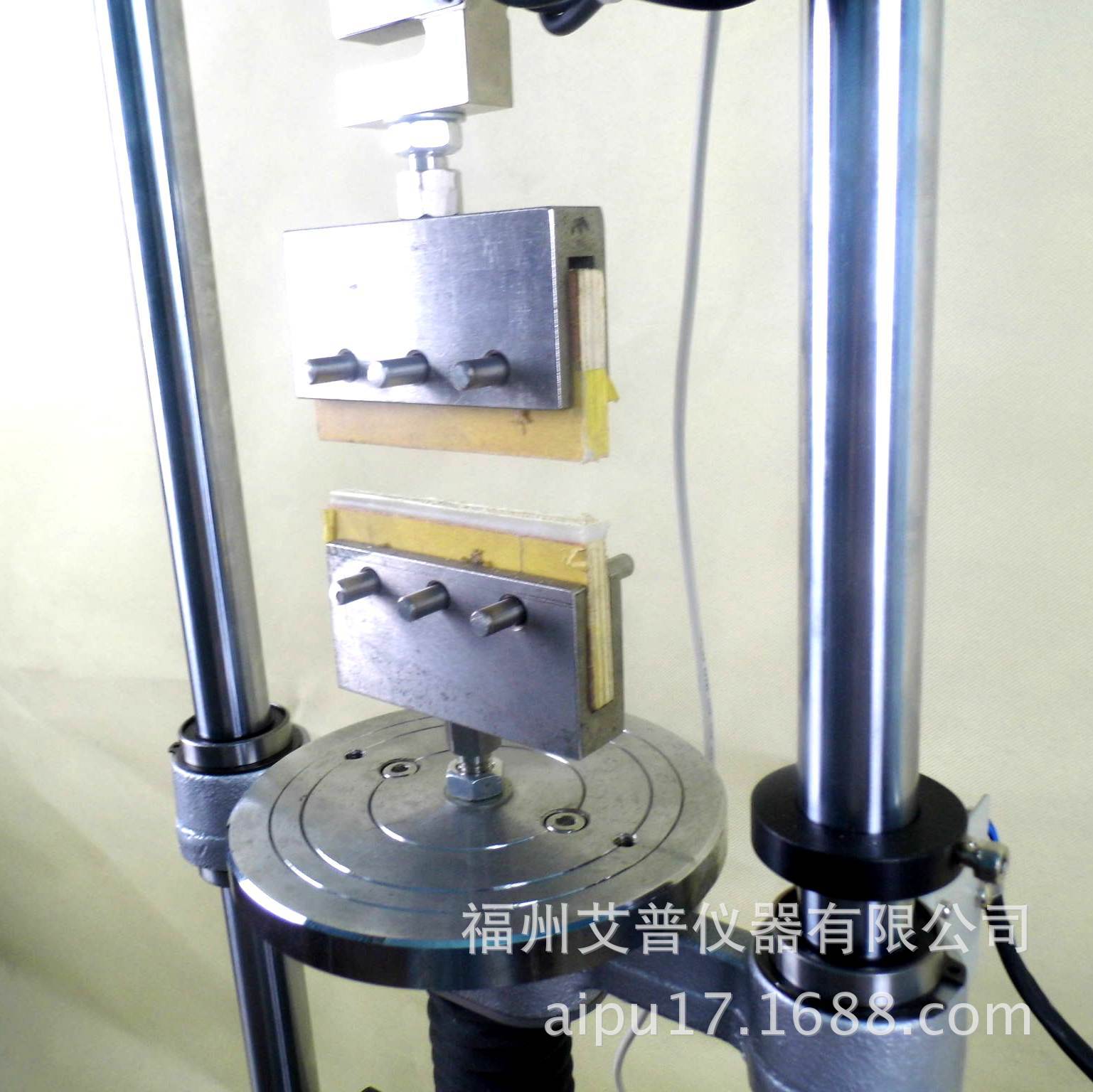

1. El dispositivo de ensayo de tracción para muestras de láminas no metálicas, como plásticos, textiles y materiales compuestos (como se indica a continuación):

Accesorio de ensayo de tracción de 55 mm de ancho, adecuado para sujetar materiales de láminas blandas no metálicos como plásticos, caucho, tiras, etc. para ensayos de tracción.

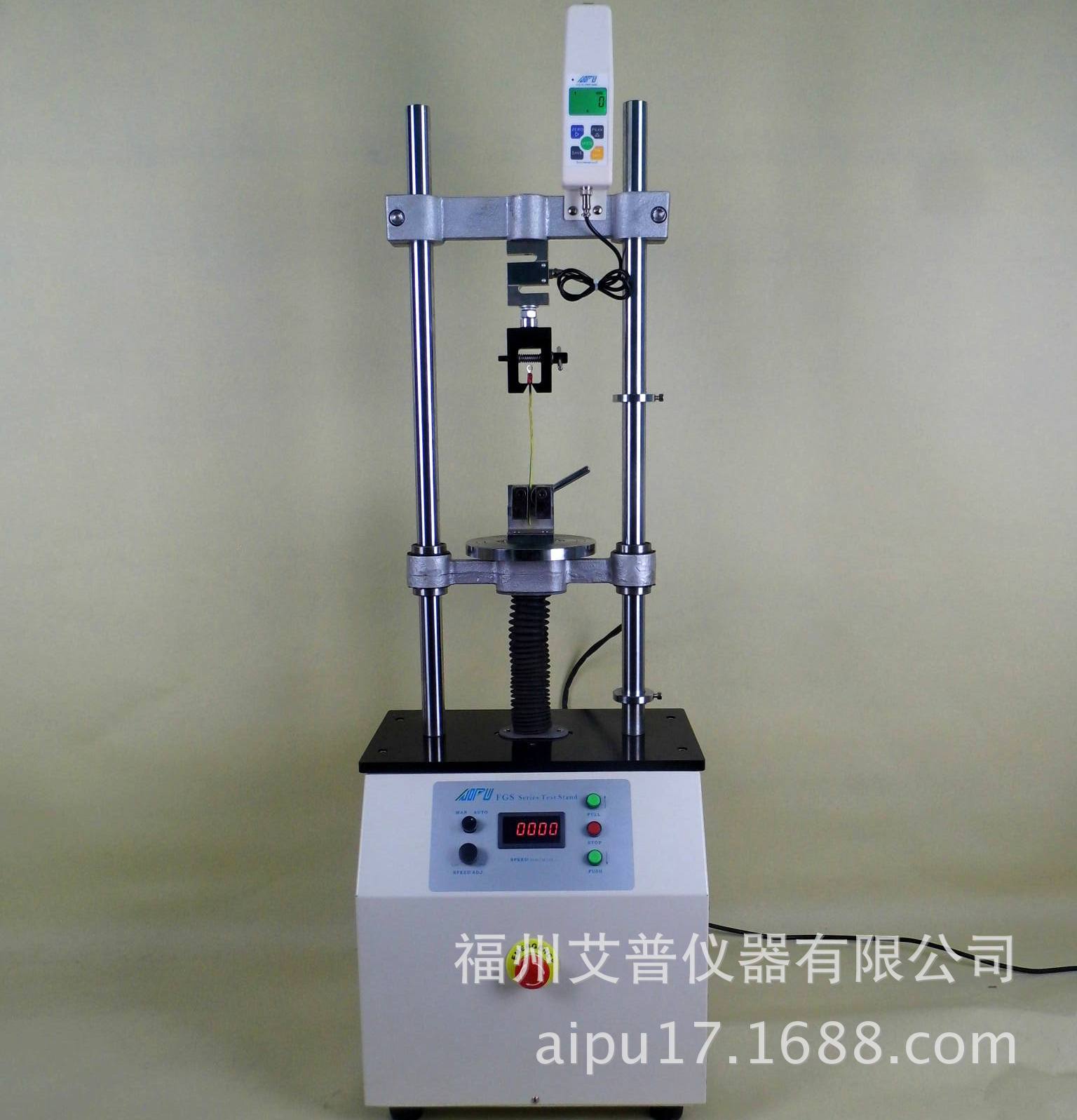

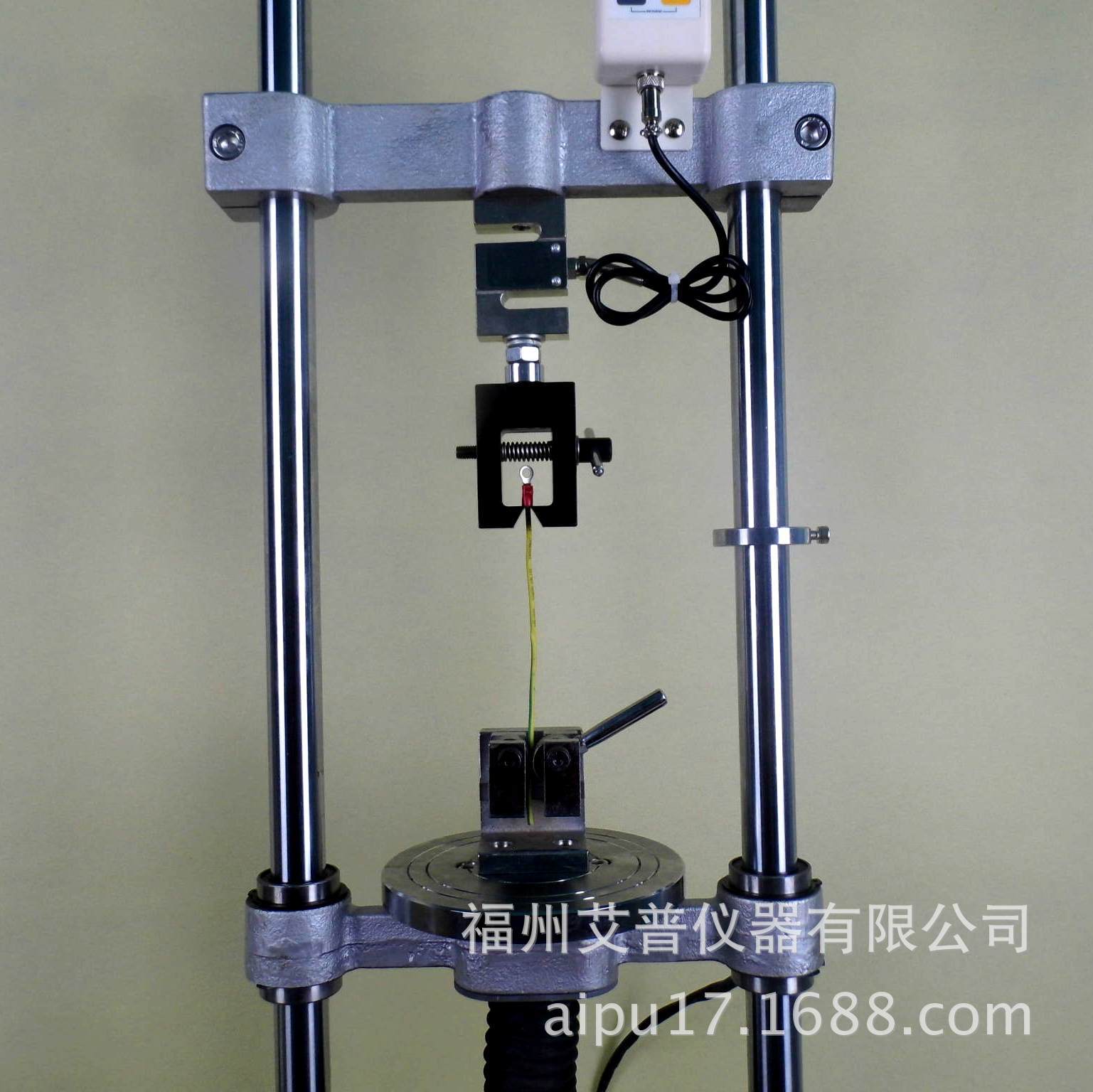

2. Prueba de tensión del terminal del mazo de cables:

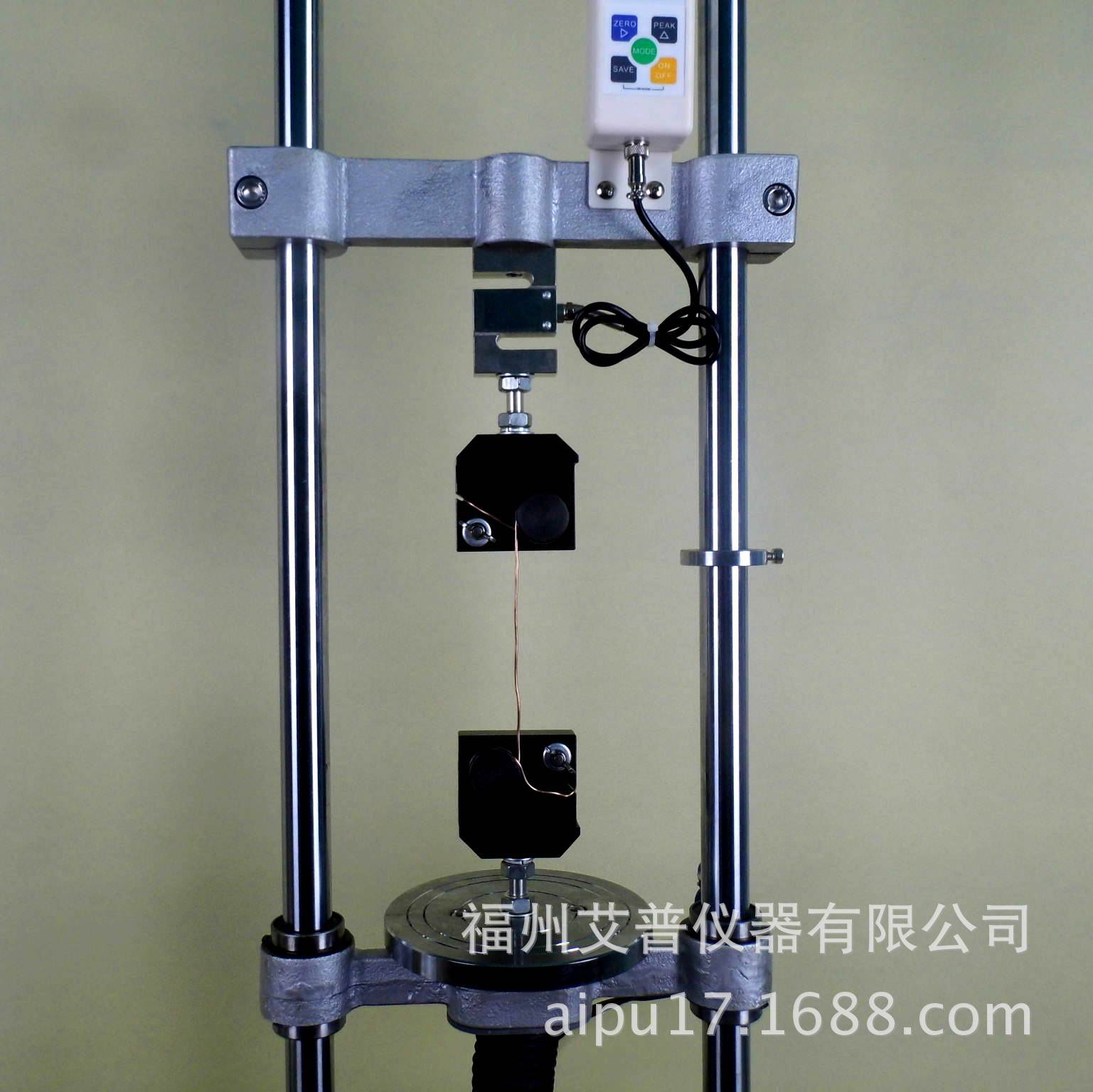

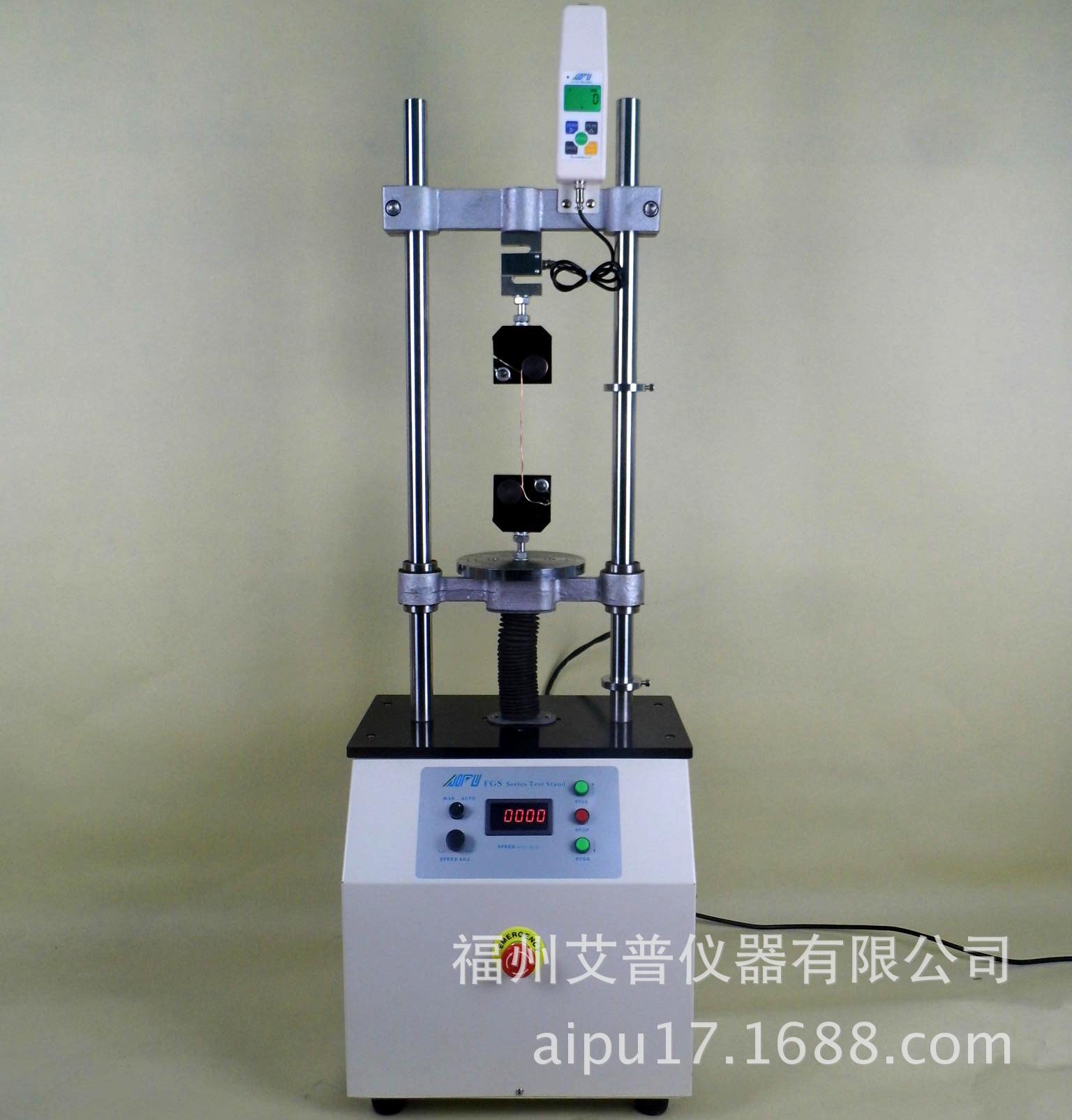

3. Ensayo de tracción de alambre metálico o no metálico:

Dispositivo de sujeción envolvente para ensayos de tracción de alambres metálicos o no metálicos

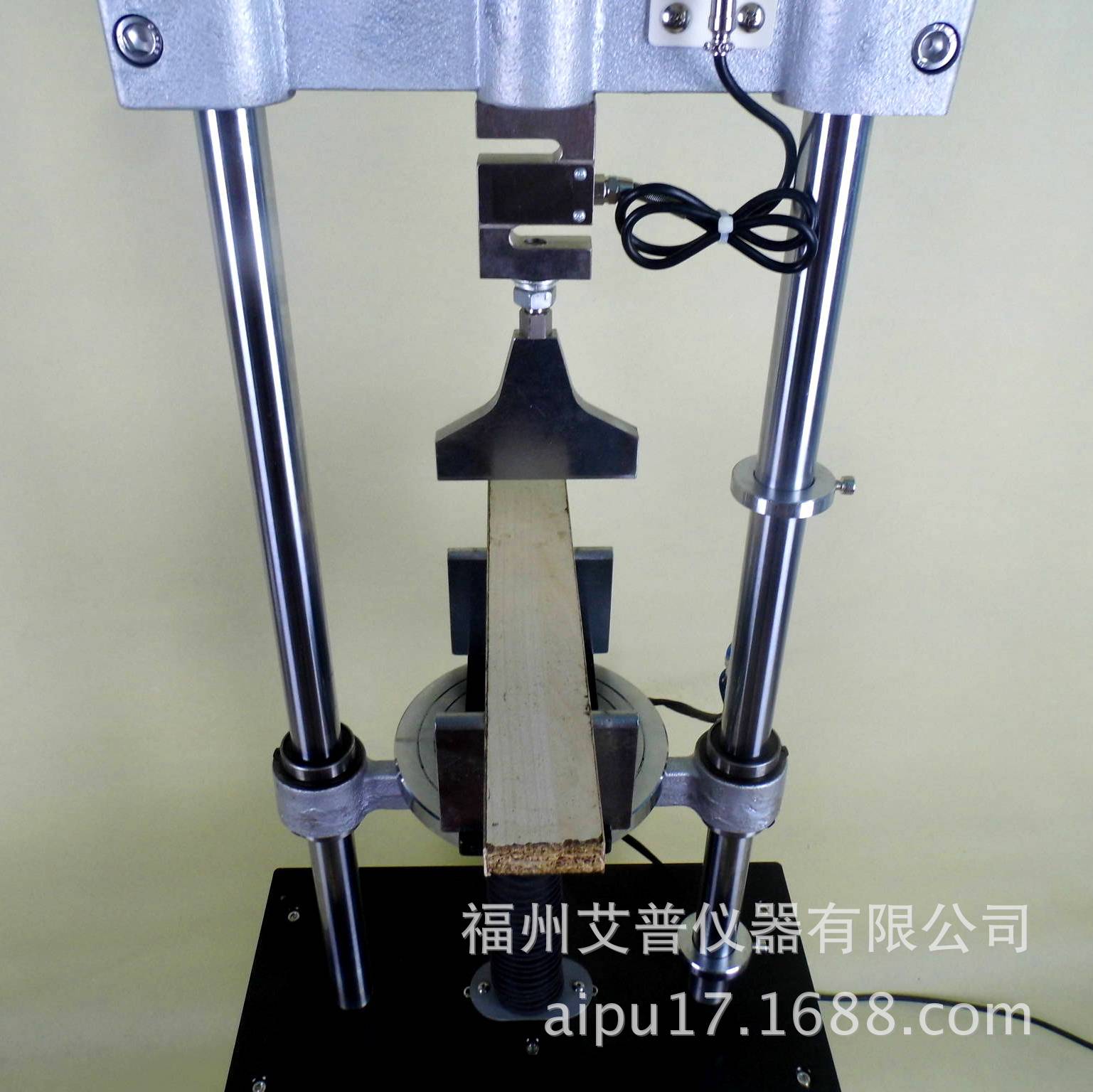

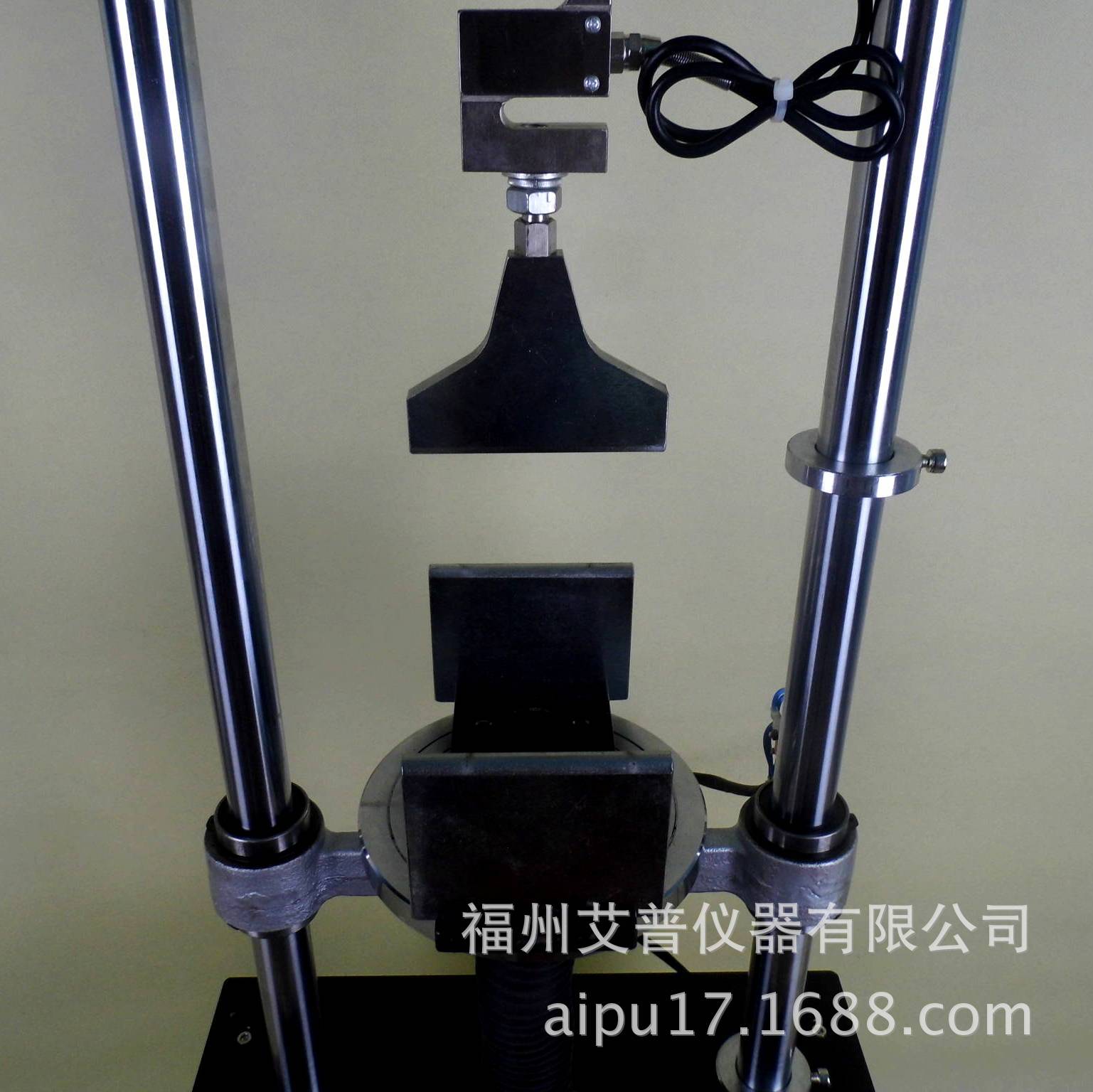

4. Configuración de prueba de flexión de tres puntos y prueba de resistencia a la flexión:

a. Tramo fijo:

El dispositivo de prueba de flexión de tres puntos se personaliza de acuerdo con el ancho y el tramo (la distancia entre los dos puntos de apoyo) del objeto de prueba requeridos por el cliente.

b. Alcance ajustable, máximo 140 mm:

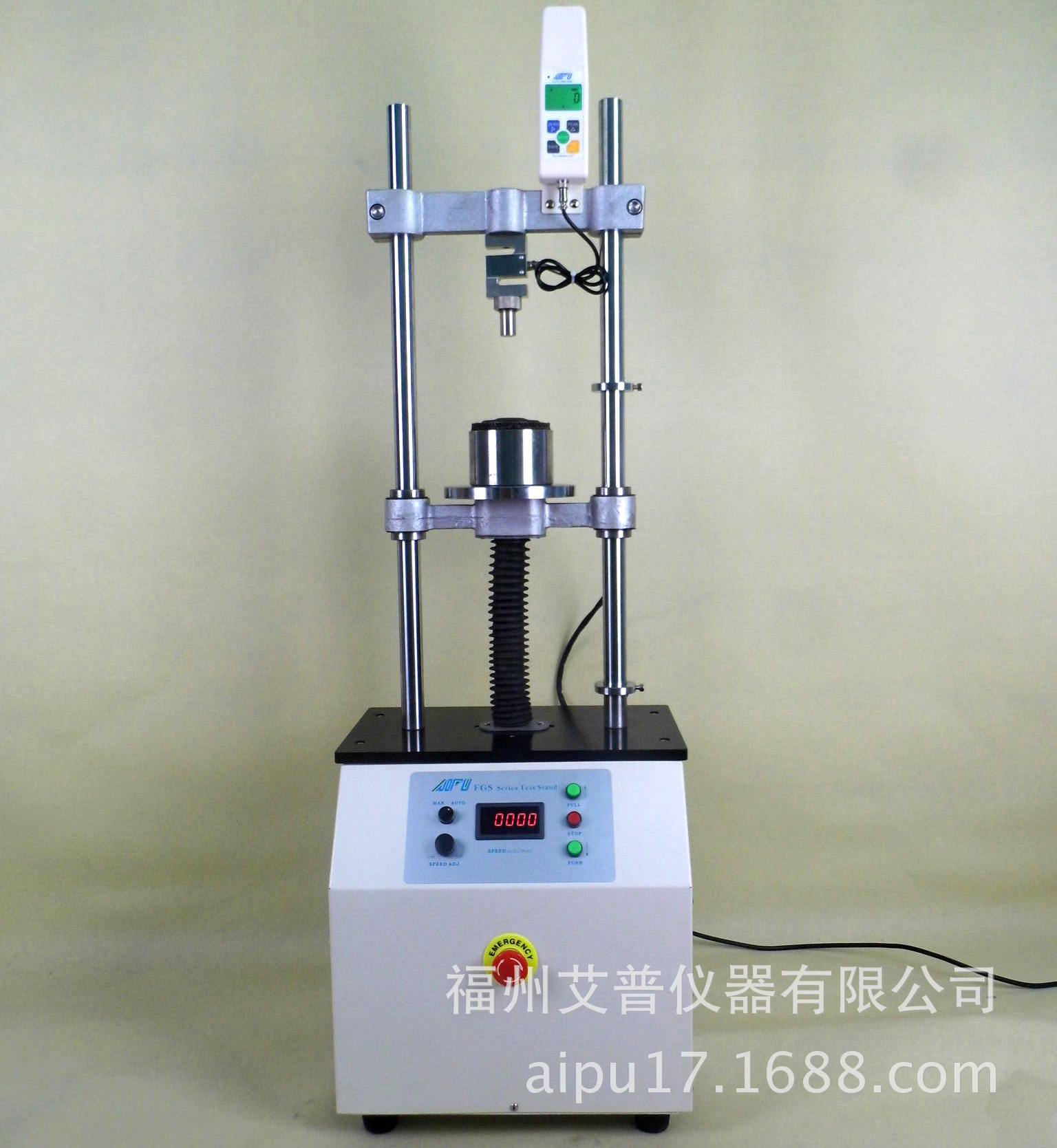

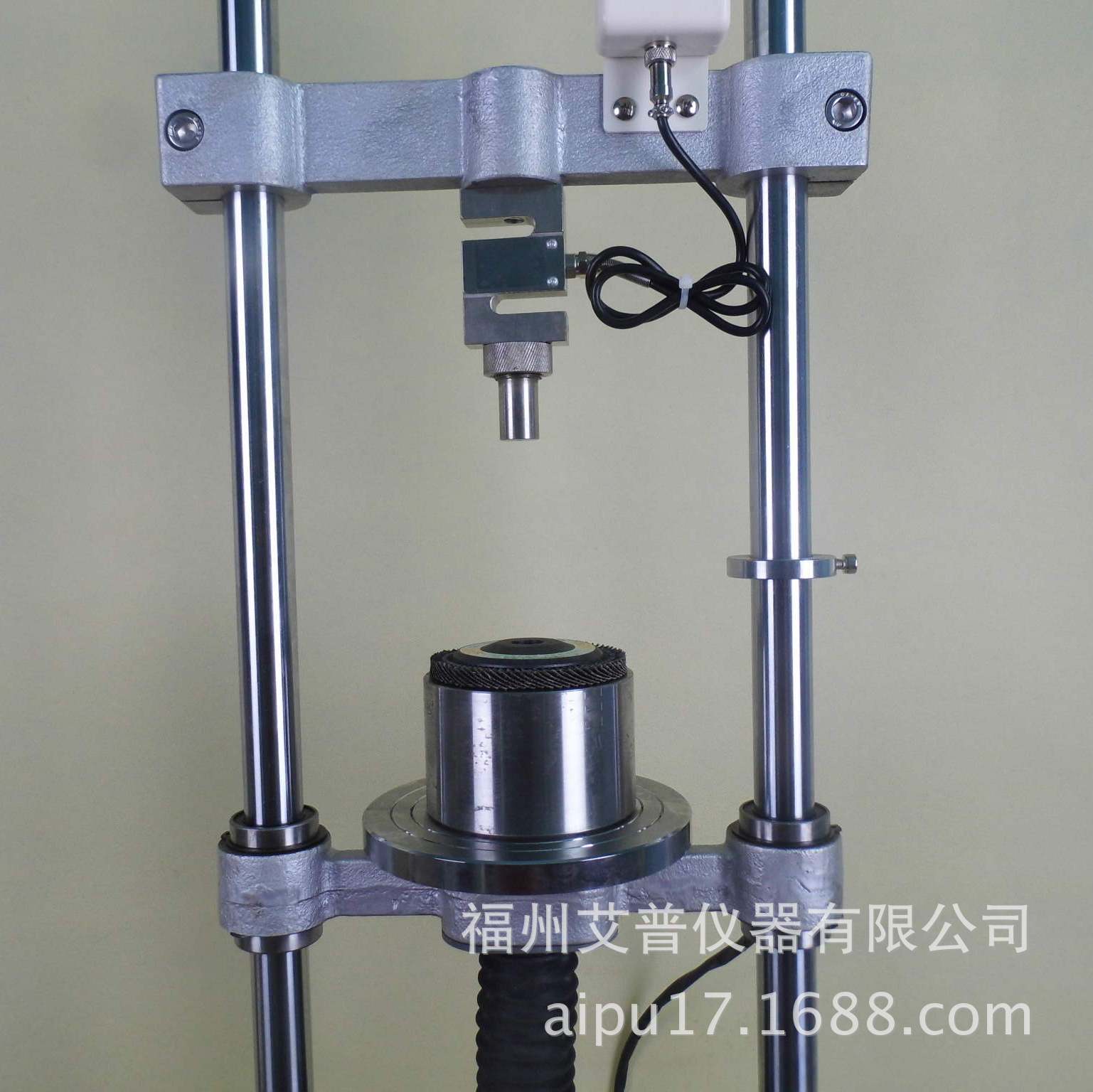

5. Configuración de prueba de presión de muela de rectificado en forma de cuenco:

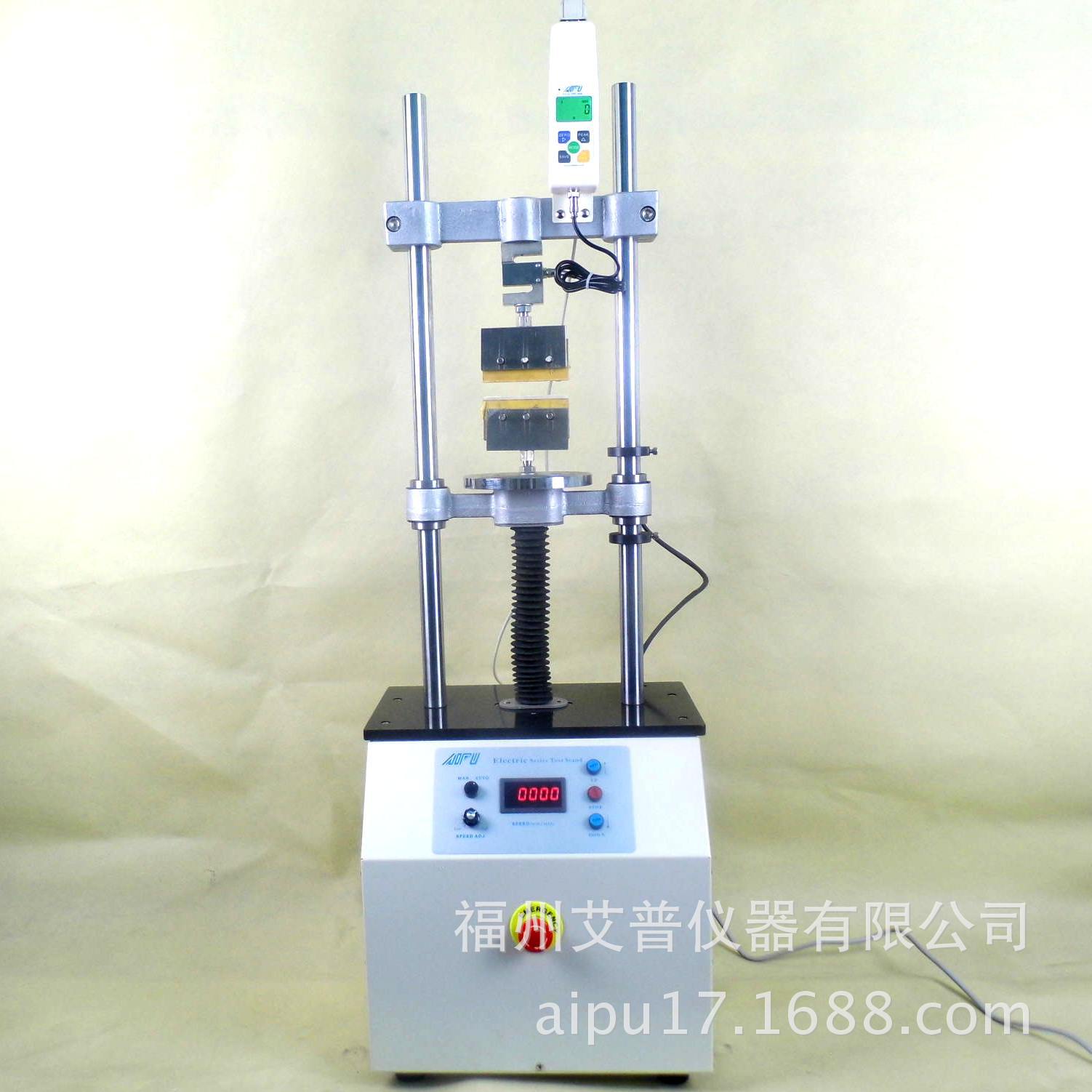

Configuración de prueba de resistencia para tableros de madera unidos con resina epoxi y otros adhesivos:
Para la prueba de tracción de la resistencia de unión de la madera, si se utilizan otros medios de unión, la plantilla se puede personalizar de acuerdo con el objeto real.

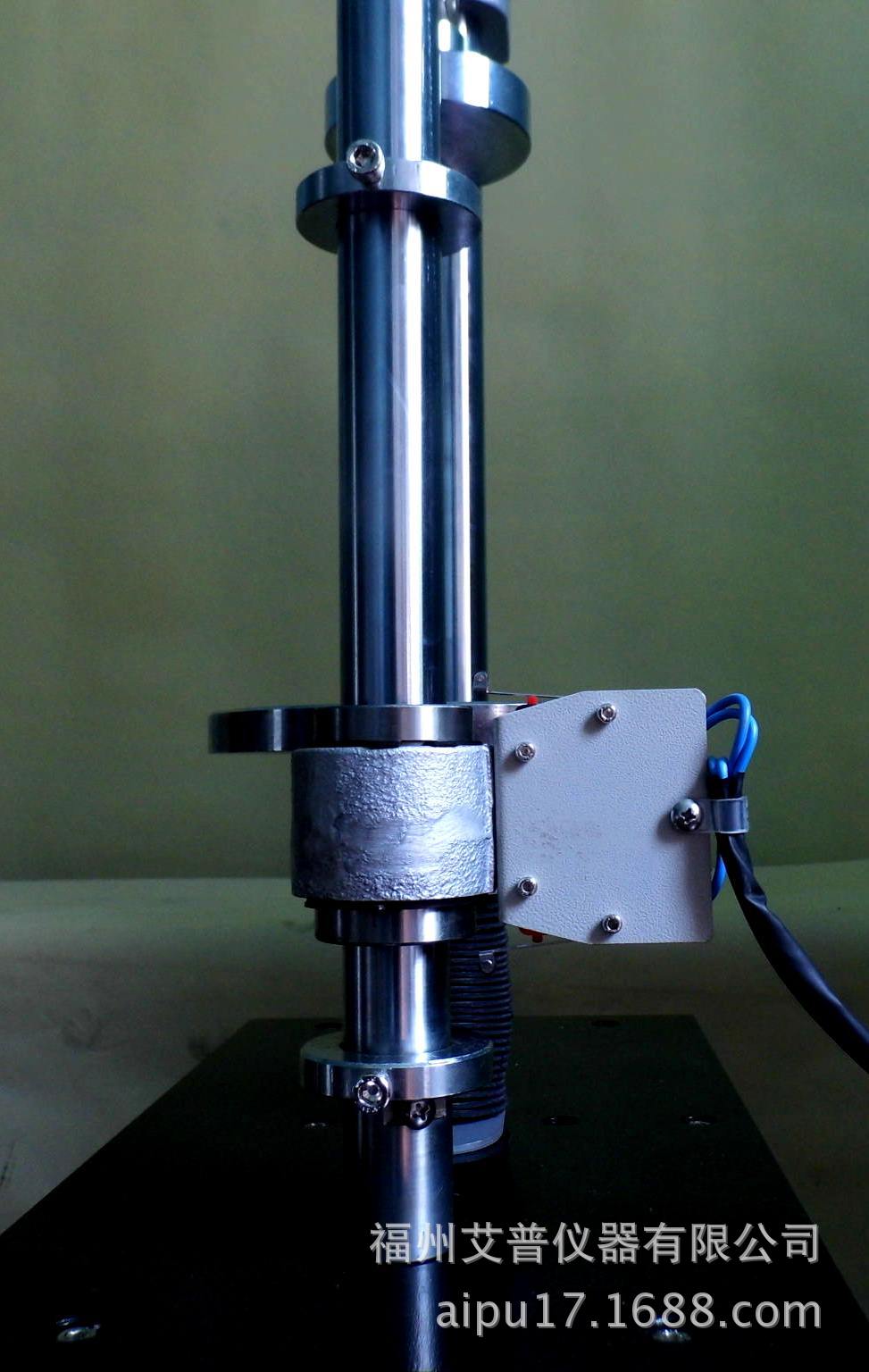

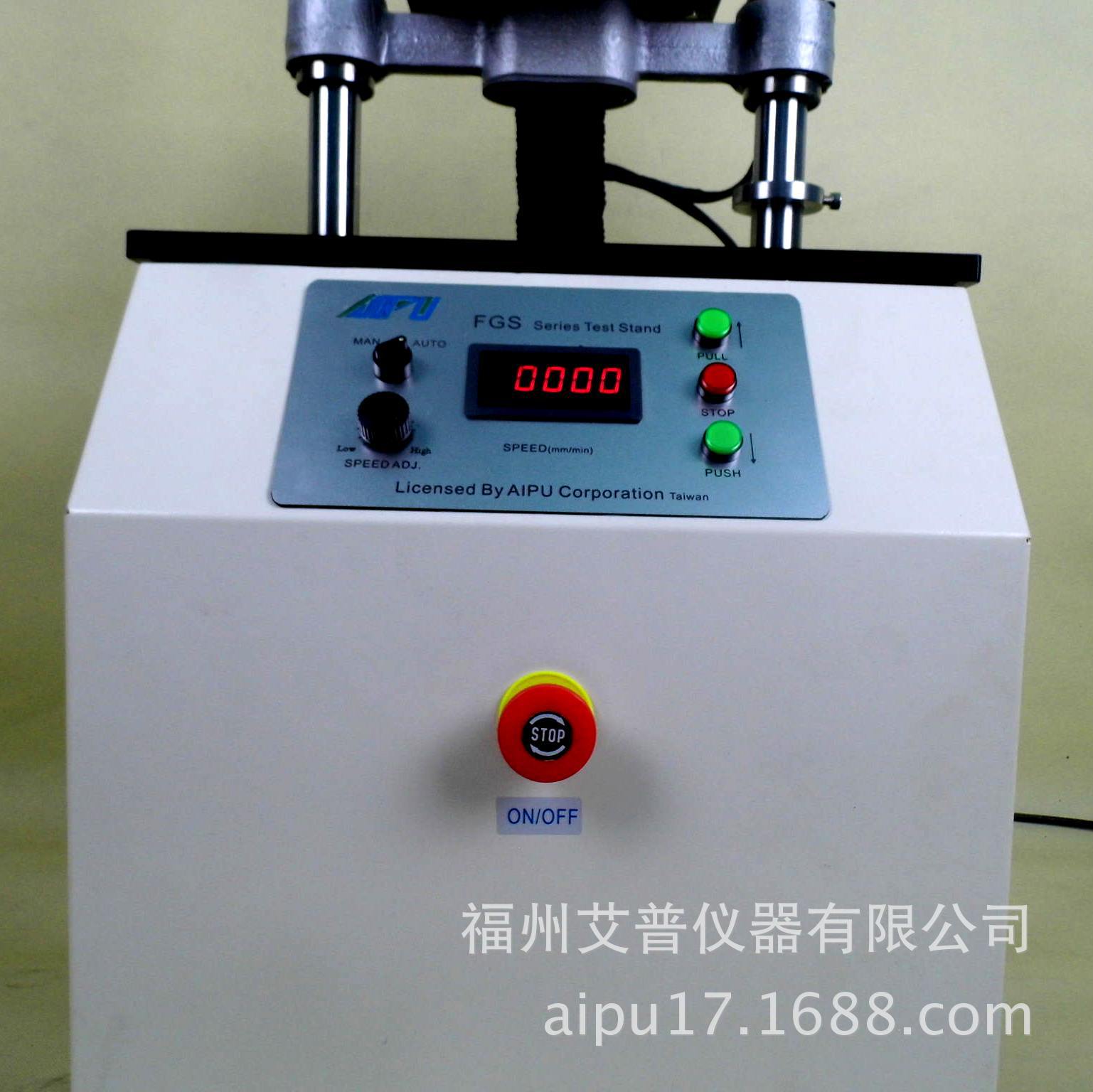

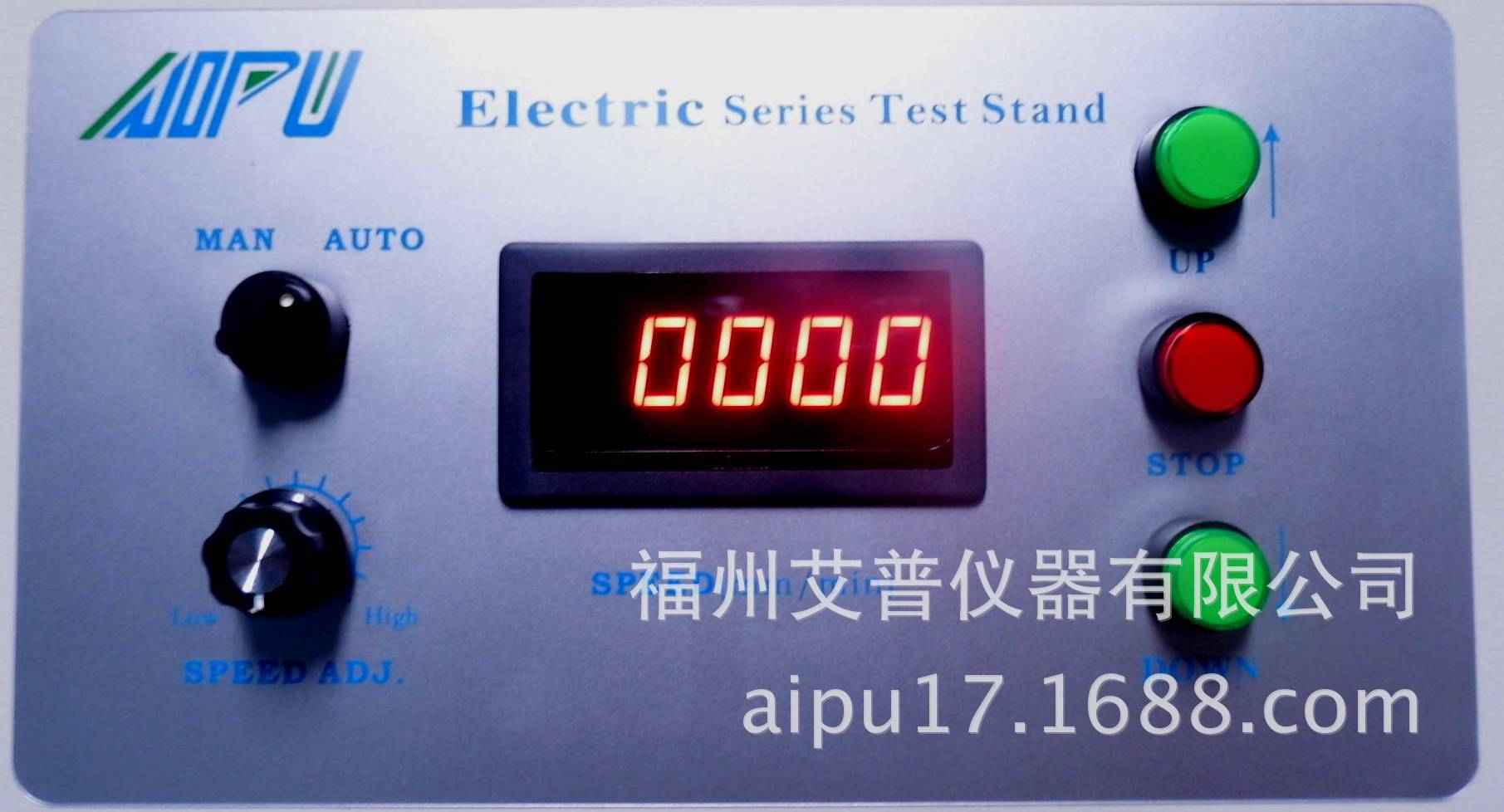

Otras vistas parciales:

Comunicación entre instrumentos y computadoras:

El software de comunicación por ordenador está incluido con la máquina y los datos de fuerza se pueden transferir a un ordenador personal y guardar en una hoja de cálculo a través del puerto USB.Este software es gratuito y no admite servicios de instalación. El CD contiene las instrucciones de instalación.

Antes de que el instrumento se comunique con la computadora, debe instalar el archivo del controlador USB del medidor de fuerza de empuje y tracción y el software de lectura USB del medidor de fuerza HF.

Instalación del software y entorno operativo：

① CPU: Doble núcleo 2.0 o superior;

② Memoria: 512 MB o más;

③ Disco duro: 1G o superior;

④ Tarjeta gráfica: 128 MB o más;

⑤ Unidad óptica: CD-ROM o DVD-ROM;

⑥ Sistema: Windows;

⑦ Software: Microsoft Excel (versión 2000 o superior).

Interfaz de prueba de computadora：

Luego de la prueba se genera el gráfico:

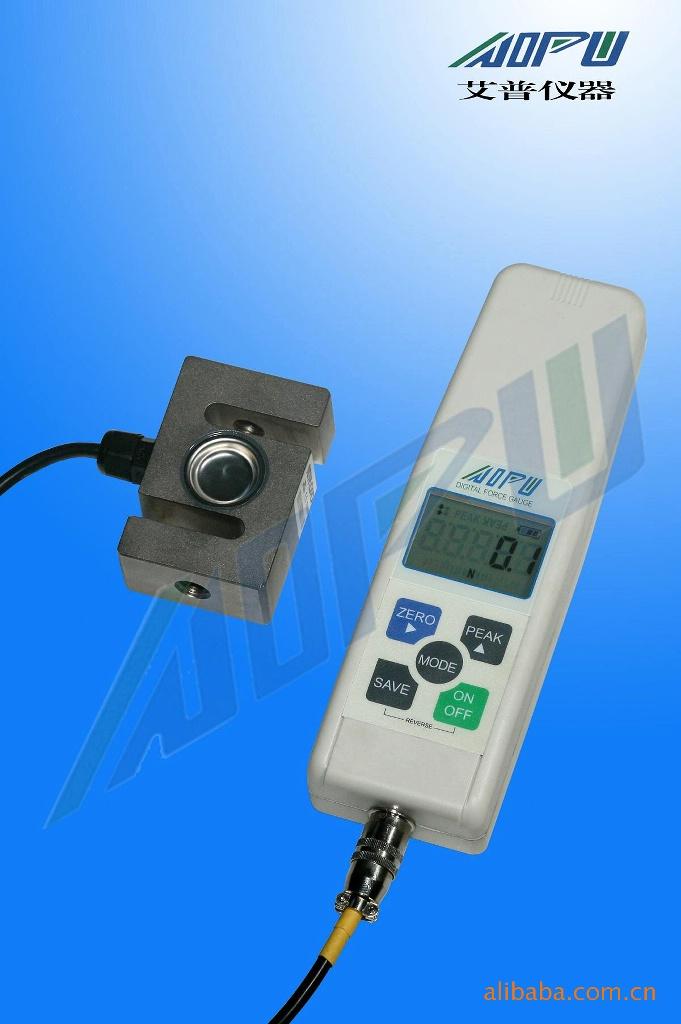

*El precio unitario anterior incluye el medidor de fuerza de empuje-tracción digital que aparece en la imagen.
