Torno CNC de sistema importado CAK6180/1500 con sistema alemán Siemens
Cantidad
Coincidencias exactas a un precio más bajo
Productos similares a un precio más bajo
1. Descripción general de la máquina herramienta:
El torno horizontal CNC serie CAK6180 se caracteriza por su alta precisión, alta potencia y alta rigidez. Sus componentes y estructuras principales están optimizados y diseñados. Es un equipo para el procesamiento de ejes, discos, manguitos, superficies con formas especiales y piezas de trabajo roscadas.
Sistema CNC GSK980TDC, Siemens 808 o FANUC 0i-mate y sistema servo de CA completamente digital, los ejes X y Z están controlados por circuito semicerrado, el par de husillo de bolas adopta un husillo de bolas de precisión de grado C3, los componentes eléctricos son importados o de marcas nacionales reconocidas, de acuerdo con la certificación CE o 3C nacional.
La máquina herramienta está equipada con un portaherramientas CNC vertical de cuatro estaciones de una reconocida marca nacional y un portaherramientas eléctrico horizontal opcional de seis estaciones. El portaherramientas se caracteriza por su alta precisión de posicionamiento, alta resistencia y buena resistencia sísmica.
Las máquinas herramienta se inspeccionan estrictamente de acuerdo con los procedimientos de inspección antes de salir de fábrica. Cada máquina utiliza un interferómetro láser para detectar la precisión de posicionamiento en los ejes X y Z, así como la precisión de posicionamiento repetitivo, garantizando así una precisión estable y fiable.

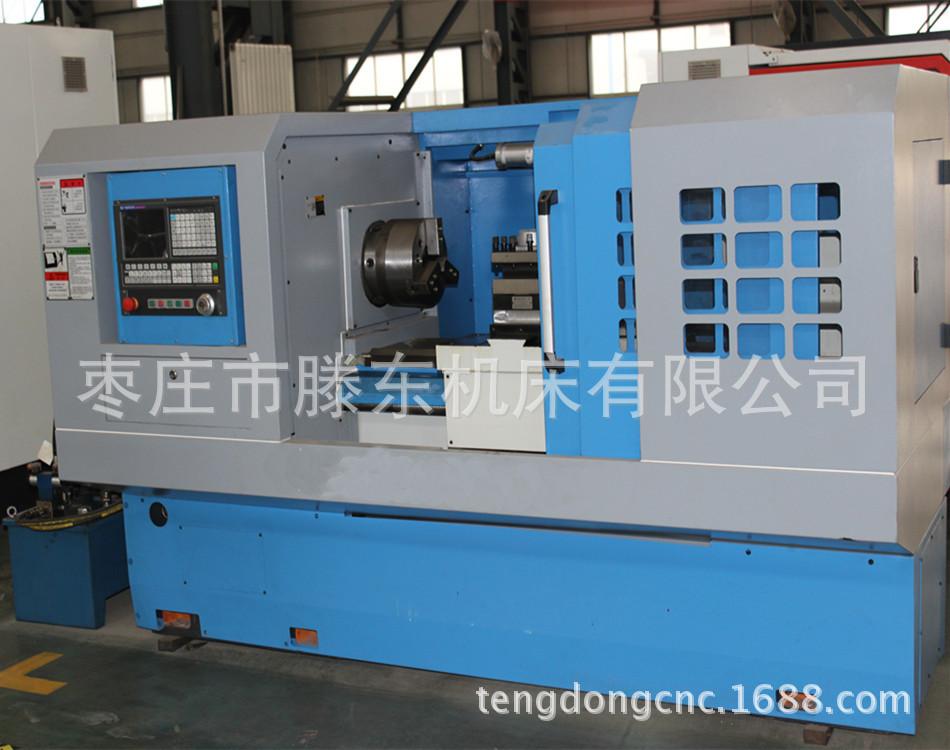

2. Apariencia del producto
3. Ventajas de las máquinas herramienta
1. Las superficies de unión del cabezal, la bancada, el contrapunto y la paleta de la máquina herramienta se raspan y rectifican manualmente. Toda la máquina se prueba con un interferómetro láser para garantizar la precisión de posicionamiento y la repetibilidad de los ejes Z y X. Se verifica la holgura y la estabilidad de la máquina herramienta.
2. La máquina herramienta está fabricada en hierro fundido de alta resistencia, con materiales especiales de cobre y cromo añadidos. El ancho del riel guía de la bancada es de 400 mm y su profundidad de temple alcanza los 4 mm, lo que mejora eficazmente la resistencia al desgaste y la estabilidad de la máquina herramienta.
3. La máquina herramienta utiliza lubricación centralizada Kawadani de Japón, y la lubricación del cabezal utiliza una bomba cicloide Proton de Taiwán para lubricación forzada circulante. Adaptada al clima cálido del sur, garantiza la limpieza y la disipación térmica del cabezal, y prolonga eficazmente la vida útil de los rodamientos y engranajes.
4. El husillo de la máquina herramienta adopta un cojinete Wafangdian y el husillo pasa por un orificio.Φ52mm
Los engranajes de la máquina herramienta están rectificados con precisión, lo que mejora eficazmente la dureza del engranaje y reduce el ruido de la máquina herramienta.
5. La máquina herramienta adopta un tornillo de bola Hanjiang, el tornillo de bola del eje Z y el tornillo de bola del eje X adoptan una estructura de tracción, lo que mejora la precisión del procesamiento del círculo exterior y el tamaño del orificio interior de la pieza de trabajo.
6. La máquina herramienta utiliza un portaherramientas eléctrico de cuatro estaciones sin elevación Changzhou Yaxing. Tamaño del mango: 25 x 25 mm.
4. Principales parámetros técnicos
Parámetros técnicos | Presupuesto | CAK6180 |
Diámetro máximo de trabajo en la cama | Max.Swing sobre la cama | 800 mm |
Longitud máxima de la pieza de trabajo de la bancada | Longitud máxima de la pieza de trabajo | 1500 mm |
Conicidad del orificio del husillo | Cono del husillo | Morse 6 (φ90 1:20) |
Especificaciones del mandril | Tamaño del mandril | C6 |
Diámetro del orificio pasante del husillo | Orificio pasante del husillo | 52mm |
rango de rotación Rango de velocidades del husillo | 3Cambio de velocidad automático Cambio de marcha automático de 3 pasos | 21-1500 rpm（l 162-1500 ll 66-660 lll 21-210) |
Recorrido superior del contrapunto | Recorrido del manguito central del contrapunto | 150 mm |
Conicidad de la manga de la cola | Cono de manguito central del contrapunto | MT5 |
Repetibilidad | Error de repetibilidad | 0,01 mm |
Velocidad de movimiento rápida | Desplazamiento rápido X/Z | 3/6 m/min |
Potencia del motor | Motor de husillo | 11 kW |
| Dimensiones generales para 1500 mm | 3250×1550×1900 mm |
pesoPeso（kilogramo） | Largo | peso netoGWpeso brutonoroeste |
Peso para 1500mm | 2750/3350 kg |
El consumo total de energía de la máquina herramienta es de unos 10 KW.
5. Introducción de los componentes principales
1. Cama:
Adopta una estructura de lecho plano, moldeo en arena de resina y fundición de hierro de alta calidad, con un ancho superior de 400 mm. El riel guía se somete a un proceso de rectificado por temple de frecuencia media y laminado de plástico, lo que le confiere una buena resistencia al desgaste y un mantenimiento preciso.
2. Caja del husillo:
La estructura del husillo adopta una estructura típica con dos puntos de apoyo en los extremos delantero y trasero, y presenta una alta rigidez. El rodamiento utiliza un rodamiento especial de alta precisión de Harbin Bearing Factory, lo que le confiere una alta precisión de rotación. La transmisión principal es una regulación de velocidad de conversión de frecuencia continua de tres velocidades con un rango de 21-1500 r/min. Los pares de engranajes de la transmisión principal están templados y rectificados, y cada par de transmisión y rodamiento están lubricados con aceite de alta resistencia, lo que garantiza un buen rendimiento a alta velocidad y a baja temperatura. El diseño de la caja del husillo considera plenamente las medidas de disipación de calor y el mecanismo de absorción de impactos, de modo que la caja del husillo se caracteriza por un bajo nivel de ruido y una alta precisión de transmisión, sin que el ruido de la máquina herramienta supere el valor especificado por la norma nacional. La máquina herramienta cuenta con un dispositivo de protección contra sobrecargas eléctricas, un dispositivo de protección contra sobrecargas mecánicas y un dispositivo de parada de emergencia para controlar la rotación del husillo. El modelo con transmisión automática cuenta con una caja de control externa.
3. Movimiento principal de giro
El eje principal es accionado por un motor de conversión de frecuencia mediante una correa trapezoidal y un mecanismo de cambio de velocidad. El motor de conversión de frecuencia se controla mediante el sistema de conversión de frecuencia para lograr una regulación automática de velocidad continua de tres velocidades de 21 a 1500 rpm (avance y retroceso). La potencia del motor del eje principal es de 7,5 kW CA. El sistema de transmisión principal ha sido cuidadosamente optimizado y diseñado, ofreciendo alta precisión de transmisión, excelente par motor, alta velocidad, transmisión estable y estructura compacta.
4. Movimiento de alimentación
Tanto los movimientos de avance transversales (eje X) como longitudinales (eje Z) son impulsados por servomotores para lograr movimientos de avance y desplazamiento rápidos.
El diámetro del husillo del eje X es de 25 mm y el del eje Z, de 50 mm. Incorpora husillo de avance y husillo de bolas de precisión de fabricación nacional Hanjiang.
Los rieles deslizantes están cubiertos con cintas suaves de plástico anti-arrastre, lo que puede garantizar la precisión de posicionamiento y la repetibilidad de la máquina herramienta.
5. Contrapunto:
El contrapunto de la máquina herramienta está diseñado para ofrecer rigidez, capacidad de carga y facilidad de uso. El método de apriete es manual.
6. Chuck
La máquina herramienta está equipada con un mandril autocentrante manual de tres mordazas de 250 mm o un mandril hidráulico de 10” fabricado en Hohhot.
7. Lubricación centralizada
El sistema de lubricación centralizada Kawagu, de tecnología japonesa, se utiliza para lubricar cada par de rieles guía, husillo de bolas y rodamiento. La bomba de lubricación cuenta con funciones como visualización del estado de funcionamiento y monitorización hidráulica. El ciclo de inyección de aceite se puede ajustar en cualquier momento.
6. Portaherramientas CNC
El portaherramientas CNC vertical de cuatro estaciones sin elevación producido por Changzhou Yaxing tiene las características de alta precisión de posicionamiento, estabilidad y confiabilidad, amplio rango de aplicación, estructura simple y fácil mantenimiento.
7. Precisión de la máquina herramienta
Precisión de la pieza de trabajo: IT6-IT7
Rugosidad de la superficie de la pieza de trabajo: Ra1,6 μm
Precisión de posicionamiento 0,03/1000 mm, máximo 0,05 mm
Precisión de posicionamiento repetible 0,015/1000 mm, máximo 0,04 mm
Redondez: 0,005 mm
Planitud: 0,025/300 mm
8. Entorno de trabajo de la máquina herramienta
Temperatura ambiente: dentro del rango de 5℃~40℃, y la temperatura promedio de 24 horas no supera los 35℃.
Humedad relativa: dentro del rango de 30% a 95%, y el principio de los cambios de humedad es que no debe causar condensación.
Altitud: por debajo de 1000m.
Atmósfera: sin exceso de polvo, gases ácidos, gases corrosivos ni sal.
Evite la luz solar directa sobre la máquina herramienta o la radiación de calor de la máquina herramienta que pueda provocar cambios en la temperatura ambiente.
El lugar de instalación está alejado de fuentes de vibración.
El lugar de instalación debe mantenerse alejado de elementos inflamables y explosivos.
IX. Lista de accesorios y herramientas
número de serie | Nombre del dispositivo | Modelo o especificación | Fabricante/País | cantidad |
1 | de primera categoría | 60° | Doméstico | 1 artículo |
3 | Mandril de tres mordazas/mandril hidráulico | Φ250 mm |
| 1 juego |
4 | Pistola de aceite de empuje manual |
| Doméstico | 1 artículo |
5 | Llave de mandril |
| Hohhot Zhonghuan | 1 artículo |
6 | Kit de herramientas común |
| Doméstico | 1 juego |
7 | llave de tornillo de mandril |
| Doméstico | 1 artículo |
8 | Tornillos de anclaje y almohadillas de ajuste |
| Doméstico | 1 juego |
10. Lista de documentos técnicos suministrados
número de serie | nombre | cantidad | Observación |
1 | Guía del usuario | 1 juego |
|
2 | Certificado de cumplimiento | 1 juego |
|
3 | Lista de embalaje | 1 juego |
|
4 | Instrucciones del sistema de lubricación automática | 1 juego |
|
5 | Manual del sistema CNC | 1 juego |
|
11. Las máquinas herramienta se refieren a las normas nacionales:
JB/T8324.1-1996 "Inspección de precisión de tornos horizontales CNC simplificados".
JB/T8324.2-1996 "Condiciones técnicas para tornos horizontales CNC simplificados"
Elección de diversidad
El proceso de producción estandarizado y los métodos de prueba científicos son la garantía de la calidad del producto.
Nos atrevemos a comparar la calidad con Shenyang Machine Tool.
