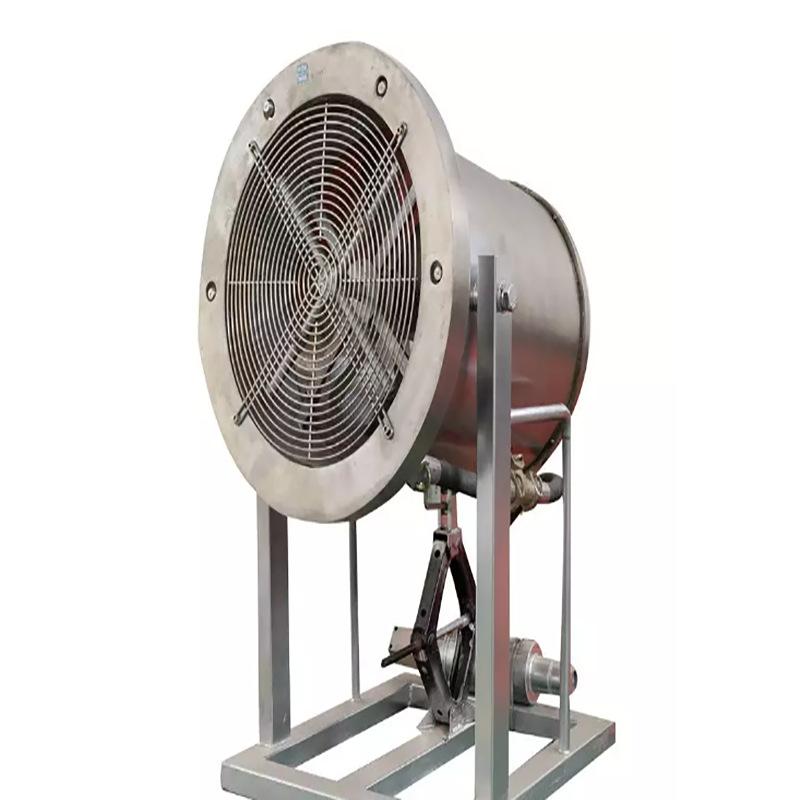

KJS-80mm supresor de polvo de energía hidráulica para minas Supresor de polvo de energía hidráulica con estructura simple Supresor de polvo de energía hidráulica

Introducción a la tecnología
El espacio de trabajo del frente de minería totalmente mecanizado en una mina de carbón es pequeño, y es un espacio de flujo tridimensional con formas geométricas irregulares. Los principales puntos de extracción de polvo incluyen múltiples fuentes de polvo como el cabezal de la máquina de transferencia, el marco móvil y el rodillo. En particular, el rodillo genera polvo muy serio. El polvo aquí es difícil de controlar. Por un lado, la fuente de polvo no se puede sellar porque la maquinaria se mueve en todo momento; por otro lado, debido a que el polvo está en el flujo de viento de alta velocidad, el tamaño de las partículas de polvo varía, las condiciones técnicas de minería del frente de trabajo son diferentes y el estado de ventilación cambia con frecuencia, el flujo de viento y el flujo de polvo son muy complicados, lo cual es muy difícil de controlar, resultando en una alta concentración de polvo, especialmente la gravedad del peligro de polvo respirable. Los dispositivos de extracción de polvo existentes incluyen principalmente pulverización de agua única y pulverización de viento y agua. Entre ellos, la pulverización de agua única tiene un corto alcance del flujo de niebla, una pequeña área de niebla y polvo, y un pobre efecto de reducción de polvo. La pulverización de viento y agua necesita estar equipada con conductos de aire comprimido y tanques de almacenamiento de aire, que son complicados de instalar y costosos. Para resolver los problemas anteriores, el personal técnico de este caso combinó su propia experiencia para desarrollar un supresor hidráulico de polvo de mina con una estructura simple y que se basa en la rotación por energía hidráulica.
Ideas de Implementación Técnica
El propósito de diseño de esta tecnología es utilizar la fuerza de retroceso del agua a alta presión para hacer girar el ventilador y formar un rocío difuso. La niebla de agua tiene un largo alcance, un área grande de niebla y polvo, partículas de niebla finas y uniformes, una estructura simple y es fácil de usar. Al mismo tiempo, es fácil de instalar, de bajo costo y tiene un destacado efecto de reducción de polvo. El problema técnico resuelto por esta tecnología se logra mediante el siguiente esquema técnico: Un supresor hidráulico de polvo para minería incluye un soporte del cuerpo principal, y también incluye un conjunto de rociado rotatorio dispuesto en el soporte del cuerpo principal y giratorio por reacción líquida. El conjunto de rociado rotatorio incluye una brida giratoria, una tubería rotatoria conectada a la brida giratoria y conectada móvilmente a un soporte de tubería fijado en el soporte del cuerpo principal, al menos una tubería de derivación de flujo de agua conectada a la tubería rotatoria a través de un componente de desviación, y al menos una boquilla rotatoria dispuesta en la tubería de derivación de flujo de agua. La boquilla rotatoria es perpendicular a la tubería de derivación de flujo de agua y mira hacia afuera para formar un plano circular formado por la tubería de derivación de flujo de agua.La brida giratoria está conectada a una junta de sellado a través de un rodamiento de sellado.
【Puntos de protección técnica】
Un supresor de polvo hidráulico para minería incluye un soporte del cuerpo principal, caracterizado porque también incluye un conjunto rociador rotatorio dispuesto sobre el soporte del cuerpo principal y que gira utilizando reacción líquida; el conjunto rociador rotatorio incluye una brida rotatoria, una tubería giratoria conectada a la brida rotatoria y conectada móvilmente a un soporte de tubería dispuesto fijamente sobre el soporte del cuerpo principal, al menos una tubería de derivación de flujo de agua conectada a la tubería giratoria a través de un componente de desviación, y al menos una boquilla rotatoria dispuesta sobre la tubería de derivación de flujo de agua.

【Resumen de Características Técnicas】
1. Un colector de polvo hidráulico para uso en minería, que comprende un soporte del cuerpo principal, caracterizado porque: también comprende un conjunto rociador rotatorio dispuesto en el soporte del cuerpo principal y que gira utilizando reacción líquida; el conjunto rociador rotatorio comprende una brida rotatoria, una tubería giratoria conectada a la brida rotatoria y conectada móvilmente a un soporte de tubería dispuesto fijamente en el soporte del cuerpo principal, al menos una tubería de derivación de flujo de agua conectada a la tubería giratoria a través de un componente de desviación, y al menos una boquilla rotatoria dispuesta en la tubería de derivación de flujo de agua. 2. Un colector de polvo hidráulico para uso en minería según la reivindicación 1, caracterizado porque: la brida rotatoria está conectada a una junta de estanqueidad a través de un rodamiento de estanqueidad, se dispone un escudo antideslizante en el rodamiento de estanqueidad, la junta de estanqueidad está dispuesta en una brida fija, y la brida fija está montada en el soporte del cuerpo principal a través de un soporte de brida.
