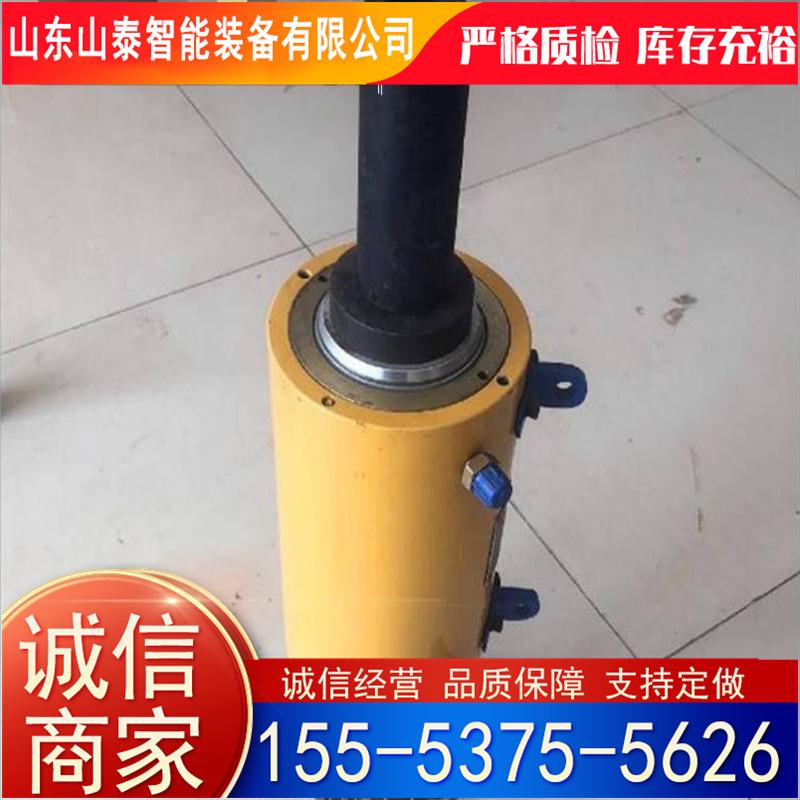

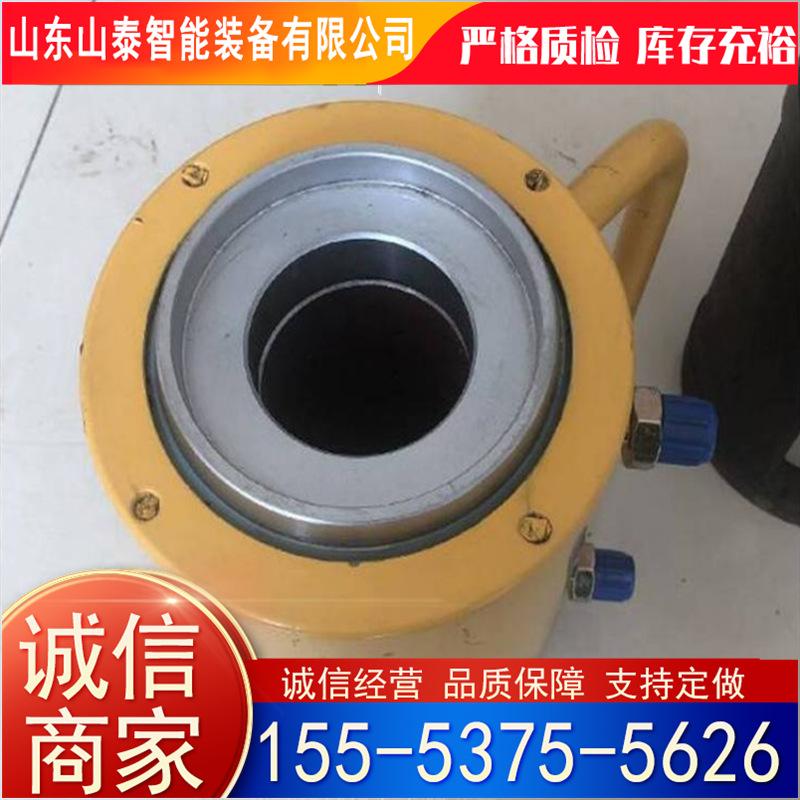

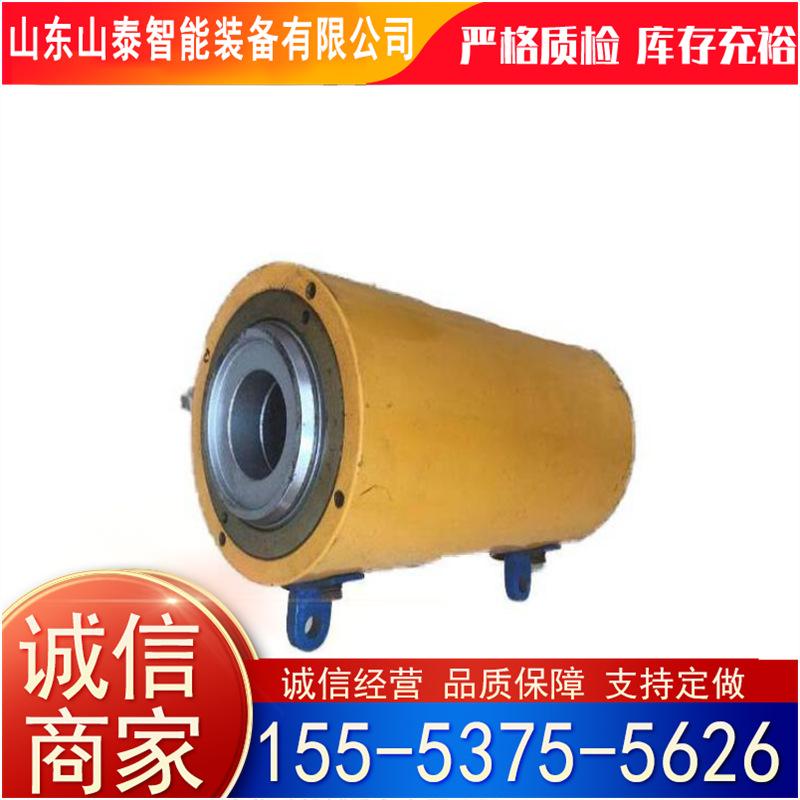

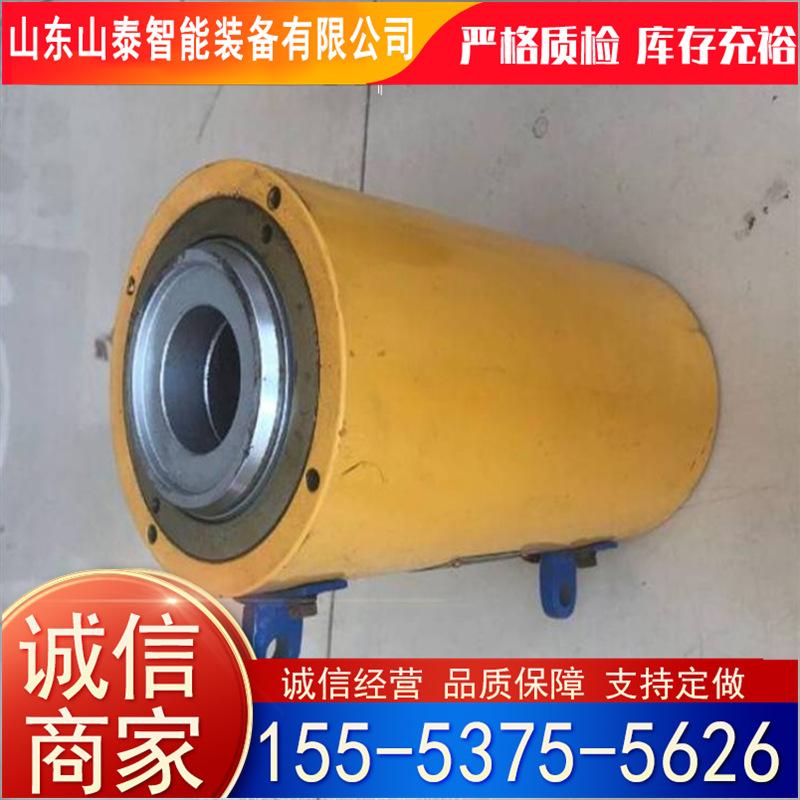

Suministro de fuerza de elevación estable Jack hueco grande Jack Jack RRH Jack hueco

principio de funcionamiento

Existen varios tipos de gatos, como los gatos mecánicos y los gatos hidráulicos, y los principios son diferentes. En principio, el principio básico de la transmisión hidráulica es el principio de Pascal, es decir, la presión del líquido es constante en todas partes. De esta manera, en un sistema equilibrado, la presión aplicada sobre el pistón más pequeño es relativamente pequeña, y la presión aplicada sobre el pistón más grande también es relativamente grande, de modo que el líquido puede mantenerse quieto. Por lo tanto, a través de la transmisión de líquido, se pueden obtener diferentes presiones en diferentes extremos, de modo que se pueda lograr el propósito de una transformación. Los gatos hidráulicos que vemos a menudo utilizan este principio para lograr la transmisión de fuerza. El principio mecánico del gato de tornillo es tirar de la manija hacia adelante y hacia atrás, y la garra empuja la ranura del trinquete para girar, y el engranaje cónico pequeño impulsa el engranaje cónico grande para hacer girar el husillo de elevación, de modo que el manguito de elevación pueda levantarse o bajarse, y se logra la fuerza de tracción de elevación. Pero no es tan simple como un gato hidráulico.

Clasificación

Un gato es un pequeño dispositivo de elevación que utiliza una pieza de elevación rígida como dispositivo de trabajo y eleva objetos pesados dentro de la carrera a través de un soporte superior o una garra inferior.

1. Según las características estructurales

Se puede dividir en tres tipos: gato de cremallera, gato de tornillo y gato hidráulico (presión de aceite).

① Gata de cremallera: La cremallera es impulsada por fuerza humana a través de palancas y engranajes para levantar objetos pesados. La capacidad de elevación generalmente no supera las 20 toneladas y puede soportar objetos pesados durante mucho tiempo. Se utiliza principalmente en lugares con condiciones de trabajo inconvenientes o en situaciones donde se necesitan usar las garras inferiores para levantar objetos pesados, como las operaciones de elevación de vías férreas.

② Gato de tornillo: Se acciona con fuerza manual a través de un par de tornillo, y se utiliza una barra de tornillo o un manguito de tuerca como pieza de elevación. Los gatos de tornillo ordinarios dependen del efecto de autobloqueo de la rosca para soportar objetos pesados. Tienen una estructura simple, pero baja eficiencia de transmisión y retorno lento. La rosca del gato de tornillo de auto-descenso no tiene efecto de autobloqueo y está equipado con un freno. Cuando se suelta el freno, el objeto pesado puede bajarse rápidamente por sí solo, acortando el tiempo de retorno, pero la estructura de este gato es más complicada. El gato de tornillo puede soportar objetos pesados durante mucho tiempo, y la capacidad de elevación ha alcanzado las 100 toneladas, por lo que es ampliamente utilizado. Después de instalar el tornillo horizontal en la parte inferior, el objeto pesado también se puede mover horizontalmente a una pequeña distancia.

③ Gato hidráulico: La bomba hidráulica es impulsada por fuerza manual o eléctrica, y la transmisión se transmite a través del sistema hidráulico. El cilindro o pistón se utiliza como pieza de elevación. Los gatos hidráulicos se pueden dividir en tipos integrales y separados. La bomba integral está integrada con el cilindro hidráulico; la bomba separada está separada del cilindro hidráulico y conectada en el medio por una manguera de alta presión. El gato hidráulico tiene una estructura compacta y puede levantar objetos pesados de manera constante. La capacidad de elevación ha alcanzado las 1.000 toneladas, la carrera es de 1 metro y la eficiencia de transmisión es alta, por lo que es ampliamente utilizado; pero es fácil que pierda aceite y no es adecuado para el soporte a largo plazo de objetos pesados. Si se requiere un gato de bloqueo automático para soporte a largo plazo, el gato de tornillo y el gato hidráulico se pueden fabricar en un tipo telescópico de varias etapas para reducir aún más la altura del aspecto o aumentar la distancia de elevación.

2. Por otros medios

¡Se puede clasificar en gato divisible, gato horizontal, gato de garra, gato síncrono, gato hidráulico, gato eléctrico, etc.!

① El gato de garra es un dispositivo de elevación ligero y pequeño que utiliza una pieza de elevación rígida como dispositivo de trabajo y levanta objetos pesados dentro de una carrera pequeña a través del soporte superior o la garra inferior. Este gato se utiliza cuando el gato general no puede alcanzar la altura del objeto a levantar. La palanca puede girar 270 grados y el aceite regresará automáticamente al alcanzar el límite de altura. Al usarlo, primero apriete los pernos de la válvula hidráulica con el mango de tubería y luego mueva la bomba manual hacia arriba y hacia abajo. El gato se puede levantar. Si desea bajarlo, afloje lentamente los pernos de la válvula hidráulica para bajarlo. Este gato no puede bajarse automáticamente en un estado de gravedad cero. La carga superior es el doble de la carga de la garra. Si la altura lo permite, intente usar la posición superior.

② Gato hidráulico horizontal: Este gato es un equipo de elevación para varios tipos de reparaciones de automóviles, reemplazando la zanja y el canal originales. Es seguro de usar y fácil de mover. Tonelaje: 10T, 15T, 20T Altura de elevación: 1.2m, 1.6m Potencia del motor: Y905-411KW
