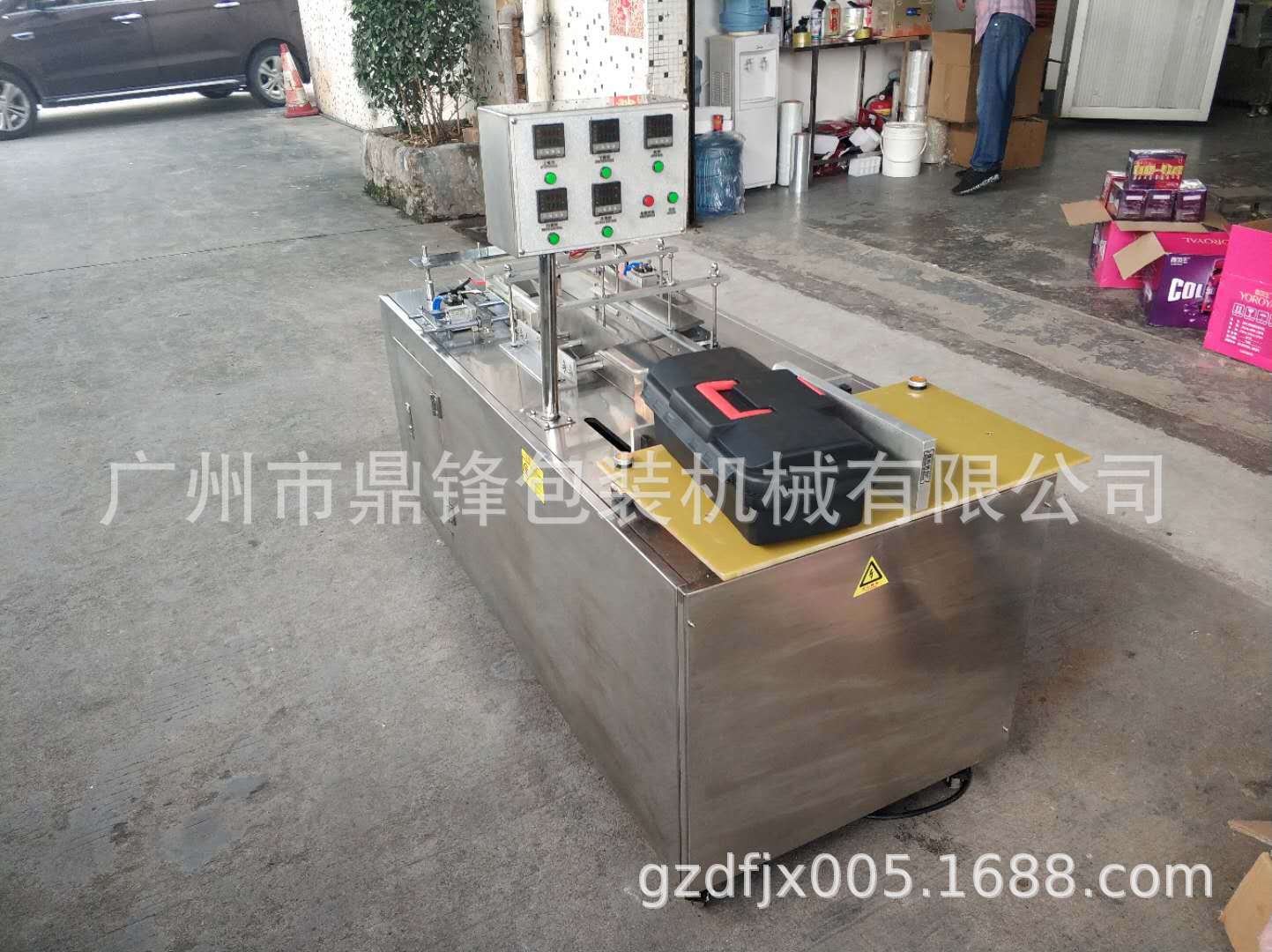

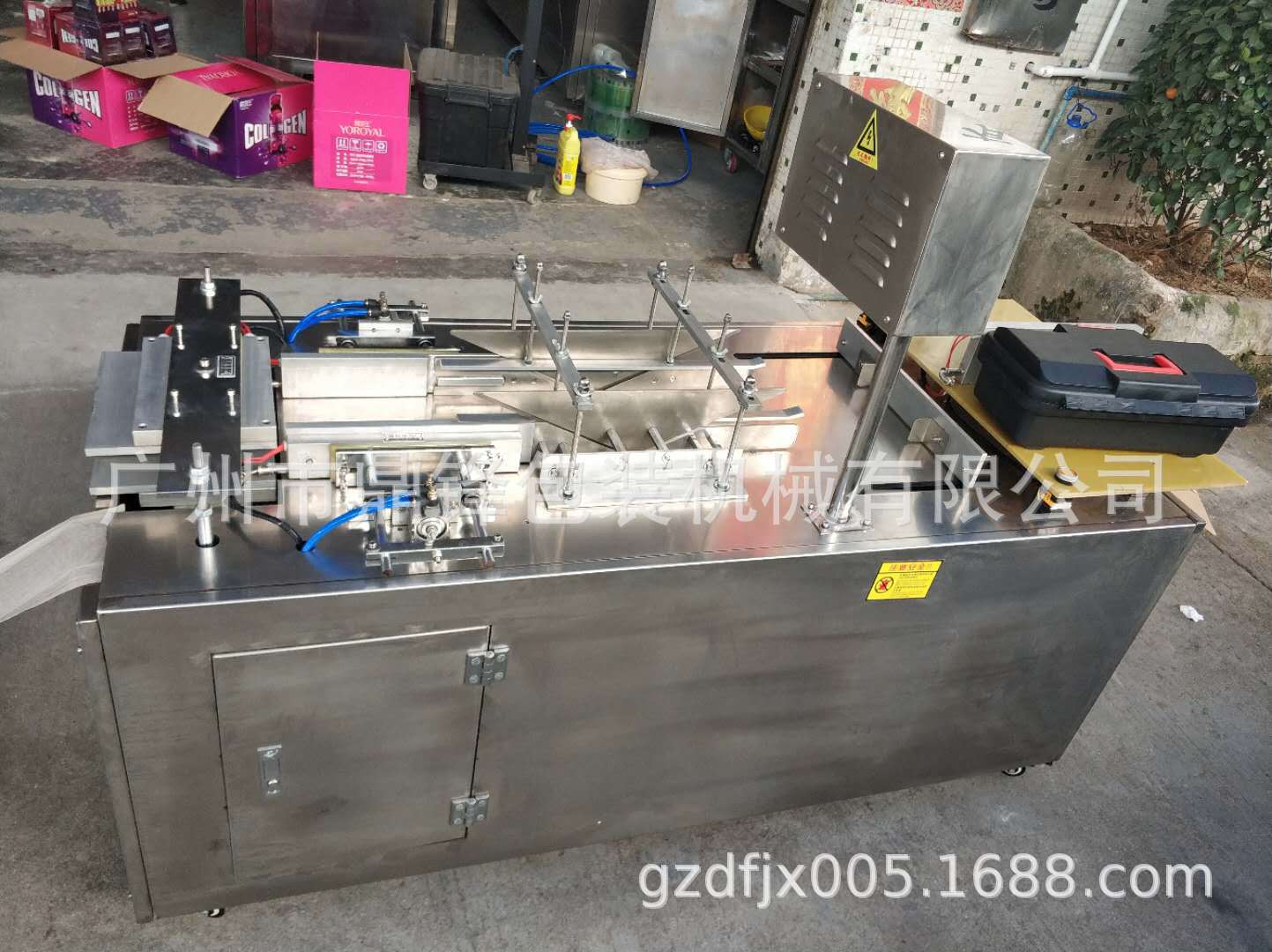

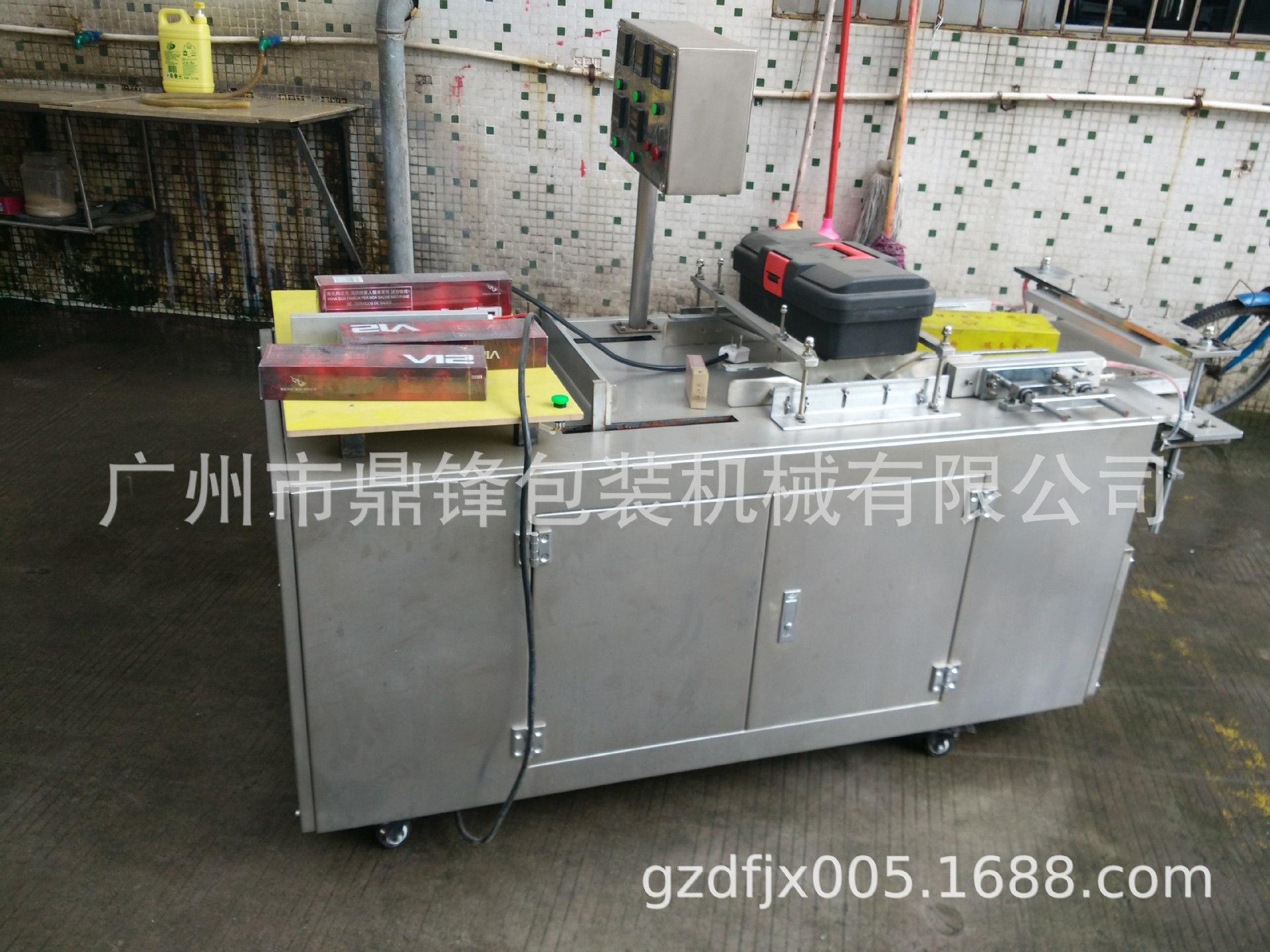

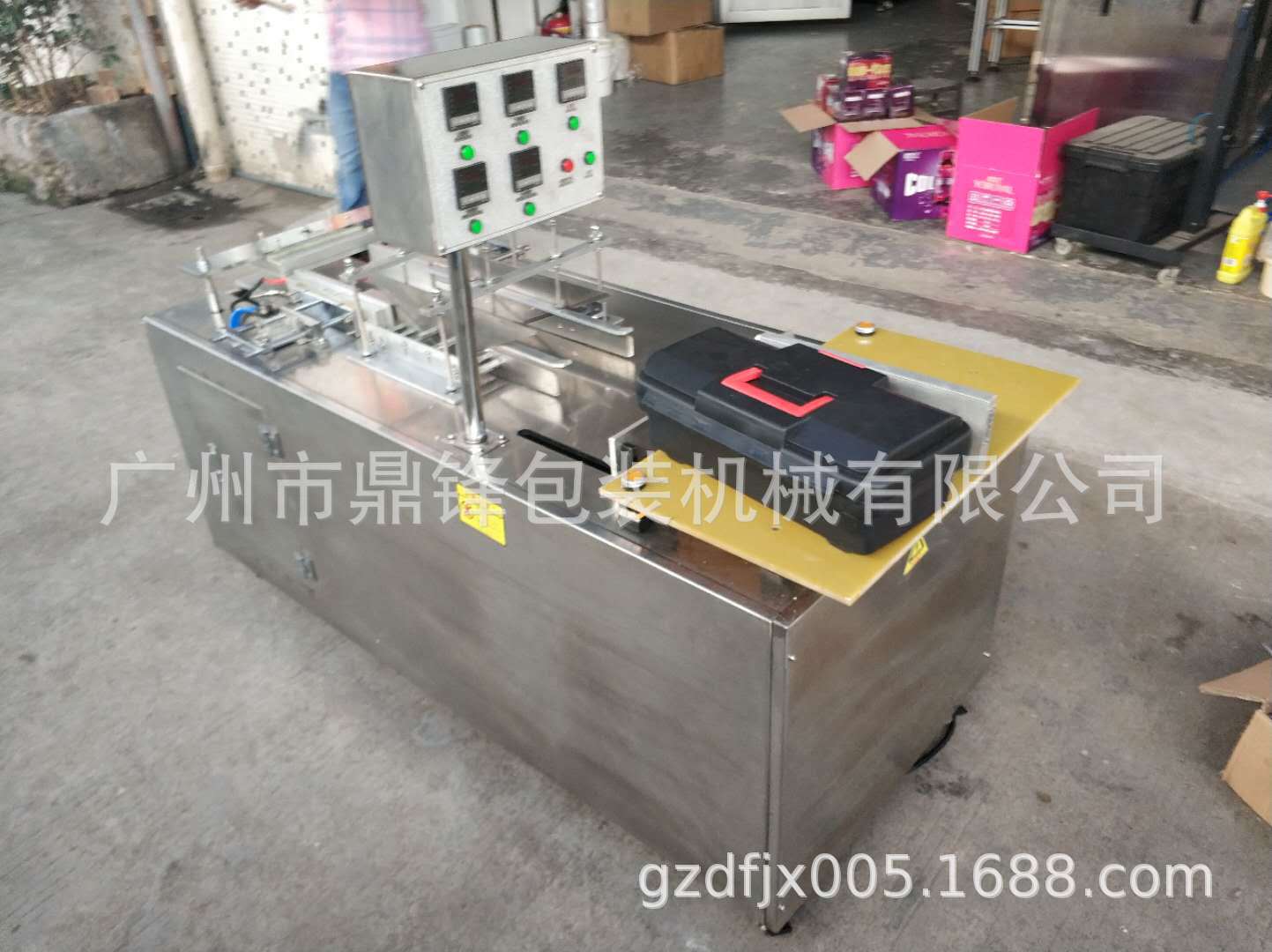

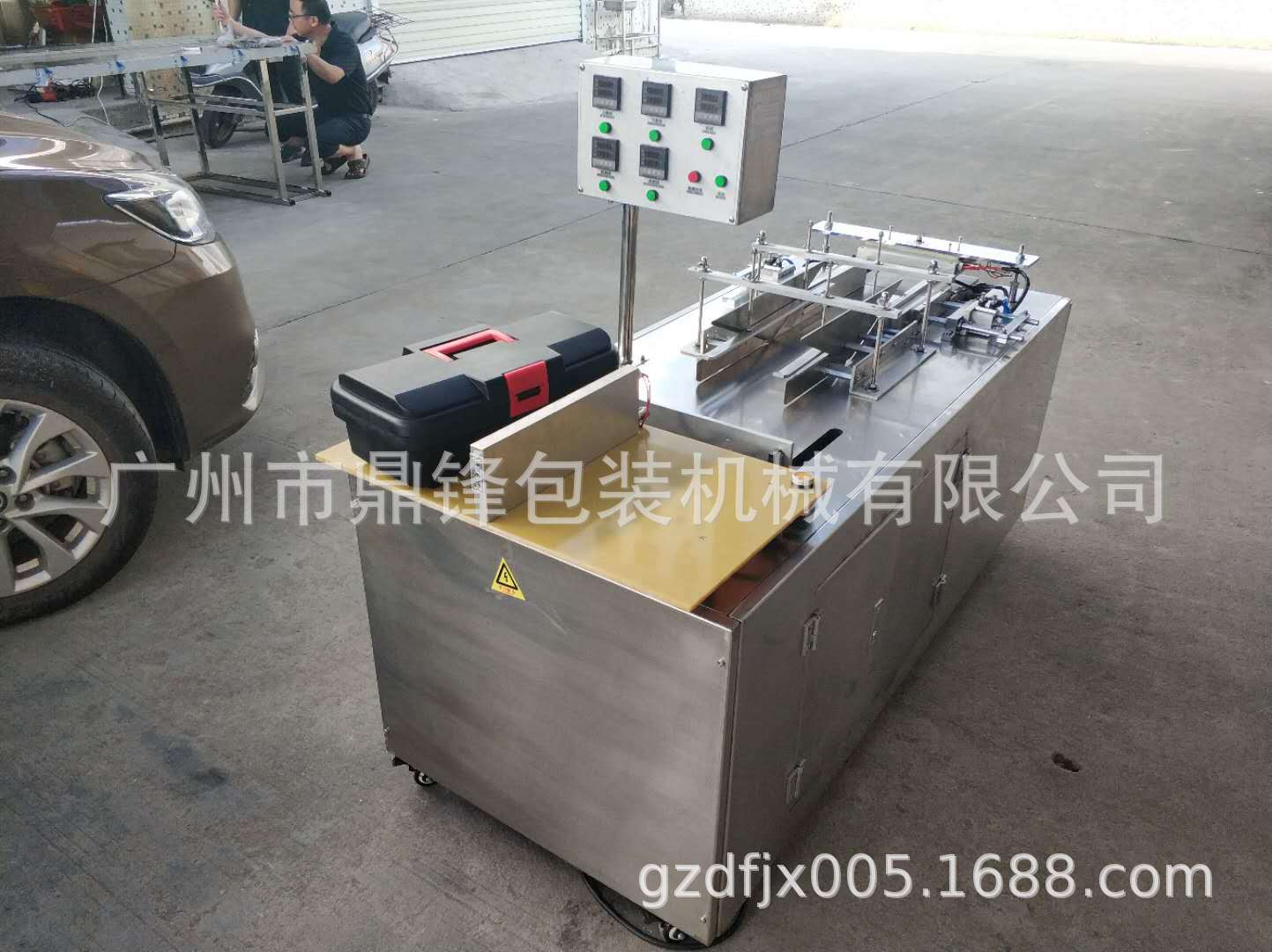

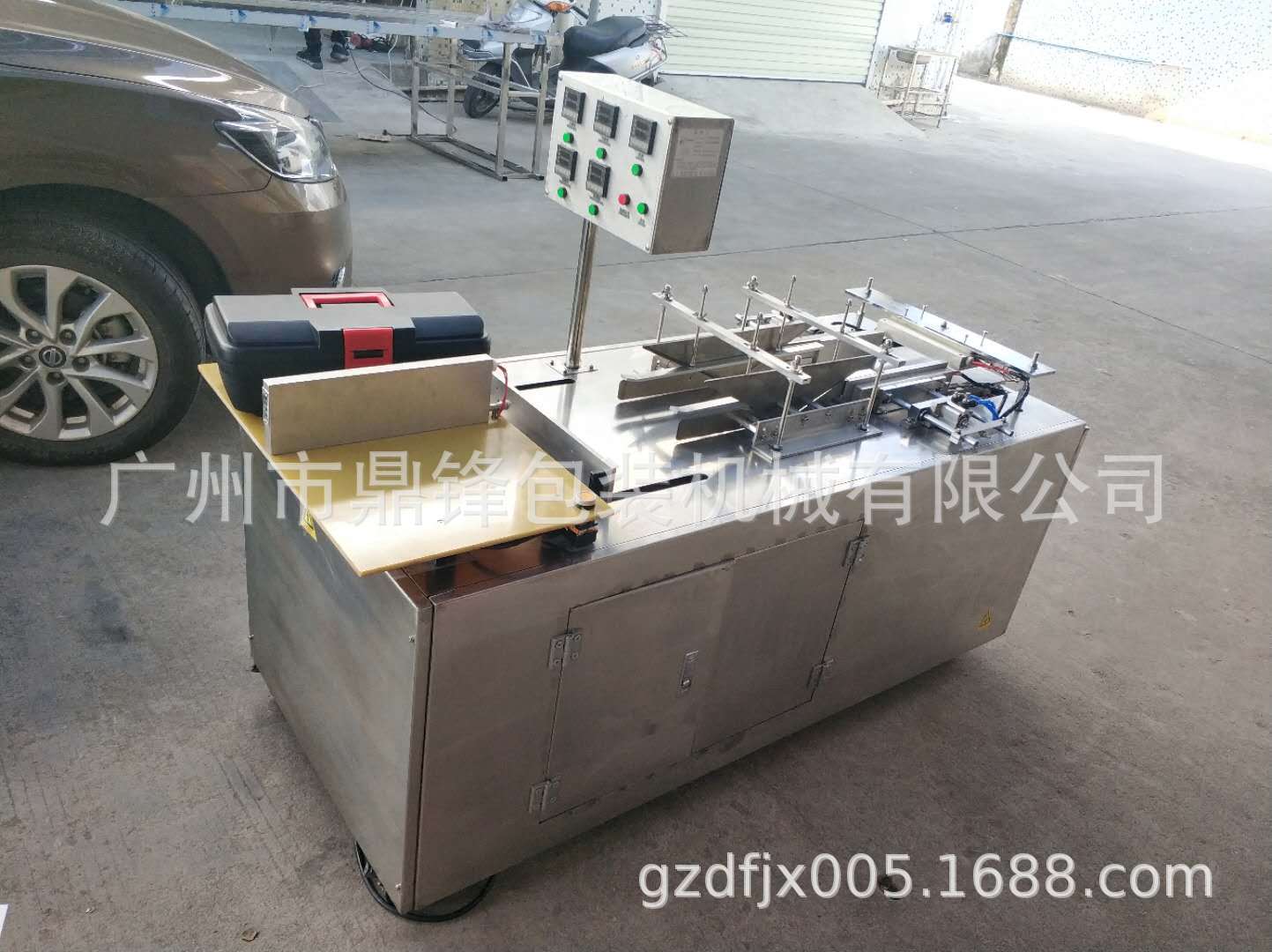

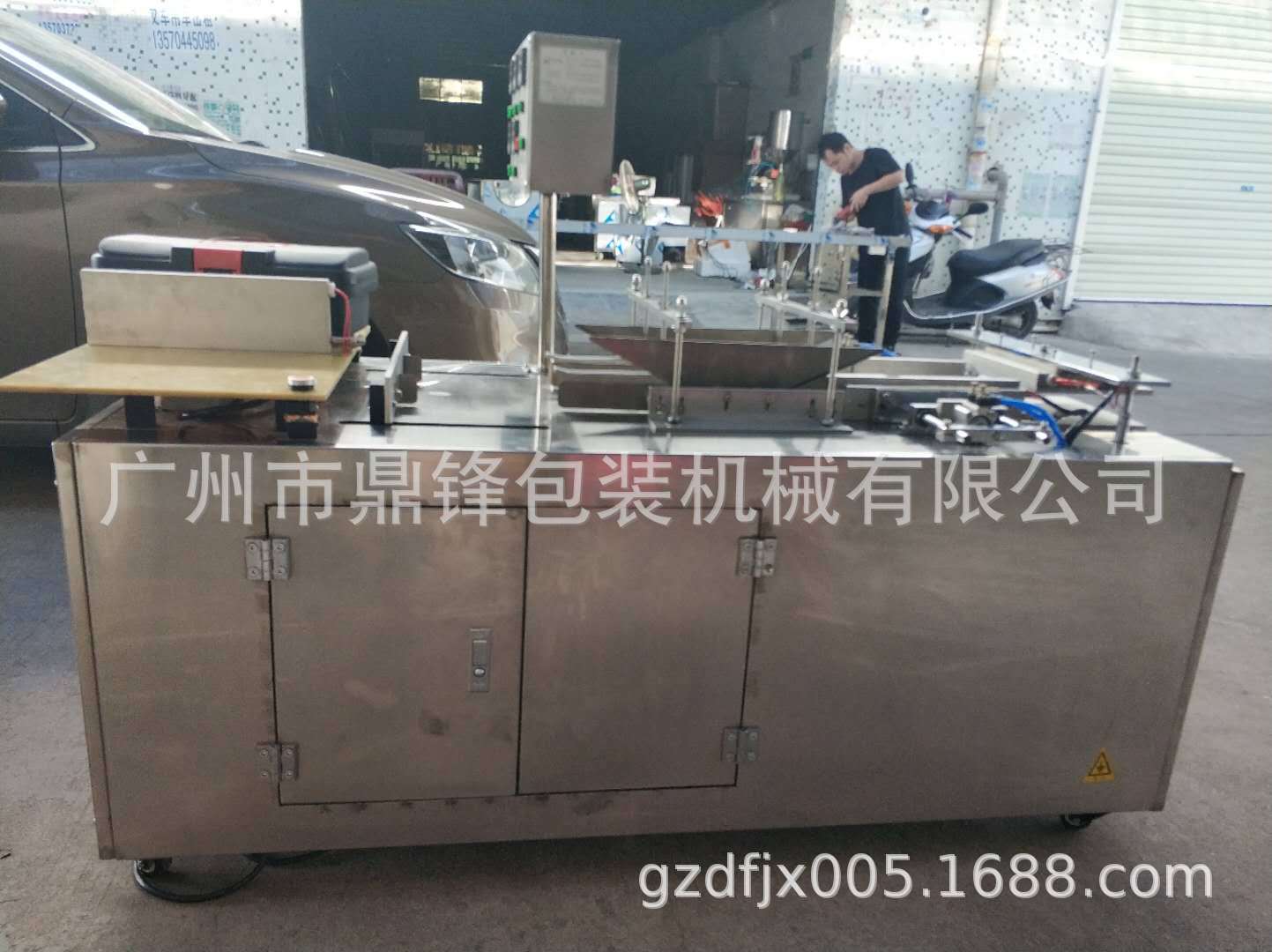

Máquina de empaque tridimensional semiautomática máquina de empaque tridimensional con película transparente semiautomática empaque tridimensional de cajas de cigarrillos semiautomático



Ámbito de aplicación y características de rendimiento de la máquina de embalaje tridimensional semiautomática de película transparente:

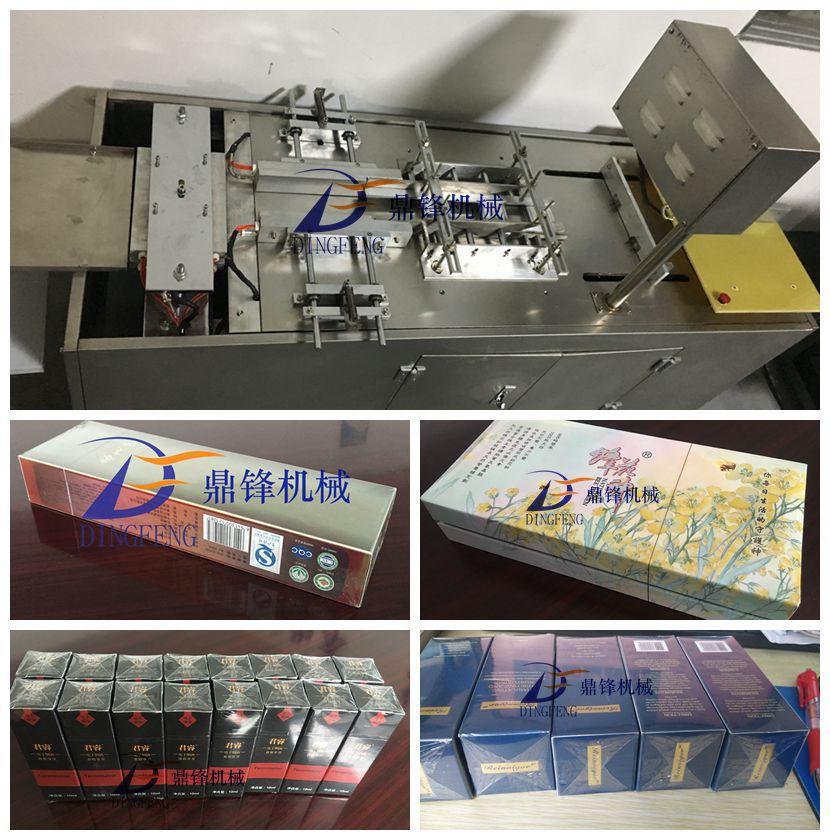

Esta máquina se utiliza ampliamente para tiras de prueba, cosméticos, medicamentos, alimentos, productos para la salud, productos audiovisuales, papelería, artículos de primera necesidad y otros envases tridimensionales de piel de película transparente (el efecto de embalaje es el mismo que el de los cigarrillos)
característica principal:
1. El embalaje de la película tiene funciones a prueba de humedad, a prueba de polvo, a prueba de aceite y antifalsificación.
2. Comparado con la máquina de embalaje termorretráctil, mejora en gran medida la tasa de costo de embalaje y el efecto decorativo, realza la competitividad de mercado de los productos embalados, puede aumentar en gran medida el volumen de ventas y mejorar el valor añadido de los productos.
3. Ahorra más del 80% de electricidad en comparación con la máquina de embalaje por termocontracción. La electricidad ahorrada en dos años puede comprar una máquina de embalaje semiautomática de película transparente.
4. El precio es bajo, solo menos de un tercio de la máquina envasadora de película transparente totalmente automática.
5. Operación estable, alta confiabilidad y casi no requiere mantenimiento.

6. Fuerte adaptabilidad, una máquina puede completar el embalaje de docenas de cajas de diferentes especificaciones, el molde es económico y el reemplazo es simple, rápido y conveniente.

7. Toda la máquina tiene una estructura compacta, ocupa poco espacio, es ligera y el sitio de embalaje está casi sin restricciones.









Parámetros técnicos:

modelo	BTB-A
Voltaje de alimentación (V/HZ)	AC220/50 110/60
Potencia (KW)	3
Velocidad de empaque (min)	15-25 paquetes/minuto
Tamaño del embalaje (mm)	Largo (50-200) × ancho (20-150) × alto (10-90) mm
Rango de control de temperatura (℃)	0-300
Materiales de embalaje	Película BOPP termosellable con hilo dorado antifalsificación (solo disponible en nuestra empresa)
Dimensiones	1300*600*1200mm
Peso neto (kg)	150



I. Descripción general

Los materiales aplicables de esta máquina sonEsta máquina es un equipo universal para el embalaje tridimensional de cajas de cartón y productos de embalaje de diversas especificaciones con película BOPP. Esta máquina, con un diseño innovador de nuestra fábrica y basada en la tecnología avanzada de productos similares nacionales e internacionales, se basa principalmente en un mecanismo de enlace mecánico. Incorpora ajuste continuo de conversión de frecuencia y control automático de equipos auxiliares eléctricos, integrando la máquina, la electricidad y los instrumentos. Se caracteriza por su estructura compacta, diseño elegante, fácil operación y mantenimiento, tamaño compacto, peso ligero y alto grado de automatización.

Esta máquina se utiliza ampliamente para envolver diversos artículos en cajas pequeñas, como naipes, borradores, cuchillas, etc. Cuenta con funciones anti-falsificación y a prueba de humedad, lo que mejora el valor añadido, la calidad y la decoración del producto. Es un equipo ideal para el embalaje tridimensional tipo caja.



2. Principio de funcionamiento y diagrama del proceso de envasado.

La máquina envasadora tridimensional de caja de película transparente ligera BK240 utiliza una tolva para alimentar los artículos de embalaje. Una serie de mecanismos, como la descarga, el corte, el plegado, el sellado, el termosellado, el conformado y la descarga de la película, completan el proceso de envasado. Tras el plegado, se unen las dos caras mediante termosellado para lograr un sellado hermético, a prueba de humedad y decorativo. La película transparente y la línea de plegado y sellado (comúnmente conocida como línea de extracción dorada o línea de desprecintado) impresa con gráficos o logotipos láser holográficos se pegan simultáneamente, lo que facilita el plegado y la protección contra falsificaciones del producto terminado.



3. Rango de tamaño del embalaje

longitud(Largo) 60～180 mm

ancho(Ancho) 20～100 mm

espesor(Alto) 10～60 mm



4. Principales parámetros técnicos (ver tabla)1）

                                        superficie1

Productividad	<80 años/año
fuente de alimentación	220 V 50 Hz
Potencia del motor	0,4 kW
Potencia total del calentador	2,4 kW
Dimensiones	(L) 2200 × (An) 550 × (Al) 1050
peso	280 kilos



5. Materiales de embalaje

1) Película BOPP: espesor 22μ～28μ

2) Línea de extracción para desembalaje: ancho 1,2 ~ 3 mm, varios colores de cinta adhesiva

3) Especificaciones: línea transparente, oro simple, oro completo, oro brillante, caracteres rojos transparentes, caracteres rojos sobre fondo blanco, caracteres dorados sobre fondo blanco, anti-falsificación láser, vaciado láser, etc.



6. Rendimiento y características estructurales

1. Ajustabilidad de la velocidad de envasado: Esta máquina adopta un dispositivo de ajuste de conversión de frecuencia, que puede cambiar la velocidad de envasado según los diferentes requisitos de trabajo.

2. Ajustabilidad del rango de tamaño del embalaje: cuando cambian las especificaciones de tamaño de los productos envasados, la máquina solo necesita reemplazar el molde y realizar los ajustes apropiados.

3. Temperatura de sellado térmico ajustable: La temperatura de calentamiento se puede configurar de acuerdo con los cambios en el entorno climático externo y se puede mantener dentro del rango de temperatura establecido.

4. Dispositivo de alimentación: Está compuesto por una bandeja de alimentación y una tolva de alimentación, y la alimentación se realiza de forma continua de forma apilada.



7. Instalación

La máquina debe colocarse horizontalmente sobre una base de cemento en el interior conLámina de goma de 10 mm de grosor y con la misma forma para evitar que el uso prolongado dañe el suelo y provoque desplazamientos. Tras instalar el cuerpo de la máquina, continúe con la instalación de los accesorios (bandeja de material y tolva).



8. Notas

a) Lea este manual detenidamente antes de utilizar la máquina para evitar dañarla debido a un mal funcionamiento;

b) La máquina deberá ser operada por personal especializado y recibir mantenimiento periódico;

c) Antes de poner en marcha la máquina, inyecte mantequilla tipo HJ-20 en la caja de aceite de la leva del balancín una vez;

d) Para una producción segura, conecte el cable de tierra en el lugar especificado en el cartel;

e) La máquina debe mantenerse limpia y hermosa, y la cubierta exterior debe limpiarse periódicamente con un paño suave ligeramente humedecido con agua;

f) Si no se utiliza durante un tiempo prolongado, limpie la parte de corte (use xileno o butanol);

g) Cuando se detecte que la máquina no está sincronizada (avanza o se retrasa), se debe detener inmediatamente para inspeccionarla y evitar dañar otros componentes.



IX. Procedimientos operativos

1. Preparación antes de la operación

1.1 Debido a los golpes y vibraciones del transporte de larga distancia, es necesario realizar las siguientes inspecciones estrictas antes de la operación.

a) Abra la cubierta trasera, observe la caja eléctrica, verifique el cableado eléctrico y vea si hay componentes sueltos y si están fijados.

b) Verifique si los sujetadores mecánicos están flojos, caídos o si otras piezas están desplazadas.

1.2 Prueba manual: Instale el volante y gire la máquina en sentido antihorario (mirando desde afuera de la máquina hacia la parte inferior de la misma) para observar si la transmisión de cada parte es precisa y normal.

1.3 Prueba de la fuente de alimentación: Conecte la alimentación. Dado que la máquina no puede funcionar en reversa, debe verificar la dirección del motor (verifique el volante) después de presionar la línea. Debe girar en sentido antihorario.

2. Operación

2.1 Encienda el interruptor de encendido (el botón rojo en el panel de control eléctrico) y la luz roja se encenderá.

2.2 Encienda el botón (azul) del sistema de calentamiento, respectivamente: A (indica interfaz de sellado largo, sellado único), B (indica sellado exterior), C (indica sellado interior), D (indica sellado único), E (indica sellado superior), F (indica sellado inferior) y encienda el controlador de temperatura para el calentamiento. Ajuste la temperatura entre 100 °C y 130 °C y configure el efecto de envasado como el óptimo.

2.3 Ajuste del controlador de temperatura







Diagrama de disposición del panel

1. Visualización, medición de temperatura 4. Modificación de parámetros, confirmación

2. Ajuste la temperatura 5. Utilice los números de ajuste y el autoajuste

3. Luces indicadoras 6, 7. Cadena de ajuste digital



2.4 Ajuste de temperatura

de acuerdo aTecla "SET", visualización de la tecla SP/OOSO

2.5 Ajuste de funcionamiento: Utilice los botones de la pantalla de transmisión para configurar la frecuencia. Para obtener información detallada sobre los parámetros de configuración, consulte el manual del inversor.



10. Pautas de depuración

El operador debe seguir esta regla y realizar la depuración con cuidado. El procedimiento estándar para ajustar la sincronización de esta máquina es el siguiente:

1) Ajuste la parte de alimentación de película (incluido el ajuste del cortador);

2) Ajustar la sincronización de la alimentación de la película y del empujador de alimentación;

3) Ajustar la sincronización de la torreta y la hélice de alimentación;

4) Ajuste la torreta y la hélice de descarga de forma sincronizada;

5) Ajuste la longitud del sello de interfaz A y la condición de trabajo de las garras plegables de interfaz largas;

6) Ajuste la condición de trabajo de plegado lateral y la condición de trabajo de sellado lateral.



















































Parte de colocación de la caja:

Plato giratorio formador:

Placas calefactoras de sellado de los lados superior e inferior:

Penetración de la membrana:


Coloque la bandeja de la caja:
