Todos los productos que se venden en esta tienda contienen tecnología electrónica. Si no comprende o no está seguro de si es compatible con su producto, consulte primero con el servicio de atención al cliente. Por favor, comprenda detalladamente los parámetros descritos en la página antes de comprar para evitar problemas innecesarios. ¡Gracias! (Precaución para principiantes).
Aviso:
Esta placa de protección no se puede utilizar para baterías de fosfato de hierro y litio, lámparas de hernia, paquetes de baterías para taladros manuales, paquetes de baterías para máquinas eléctricas de pesca, paquetes de baterías para bicicletas eléctricas, baterías para coches de niños, motores superiores a 775 (4A), luces LED ojo de pez de 1W. ¡Clientes que compren las combinaciones anteriores, por favor presten atención! .
El rango de potencia descrito se aplica a los siguientes productos:
Paquetes de baterías para masajeadores, fuentes de alimentación de respaldo para luces LED, productos electrónicos de 12 V, paquetes de baterías para farolas solares, fuentes de alimentación de respaldo para monitoreo y otros productos.
Nota: Para productos con una corriente de descarga de 3 A o superior, la tasa de descarga de la batería debe ser superior a 3 C.
Fórmula de cálculo de tasa: para una batería con tasa de 1C, 2000 de capacidad equivalen a 2 AH*1 = 2 A de corriente de trabajo límite superior.
Batería de tasa 3C, capacidad 2000 equivale a 2AH*3=6A de corriente de trabajo límite superior.
Si la batería se calienta durante el uso, significa que su capacidad no es la adecuada. En este caso, no podrá utilizarse durante un tiempo prolongado o se dañará rápidamente.
Explicación de la descripción:
Serie 3 (3 baterías 18650 o baterías de polímero de litio conectadas en serie)
10,8 V (tensión nominal de la batería de polímero)
11,1 V (tensión nominal de batería de litio 18650 o 3,7 V)
12,6 V (voltaje cuando la batería de litio está completamente cargada)
Descarga 10A (se refiere al límite superior del límite de corriente de descarga)

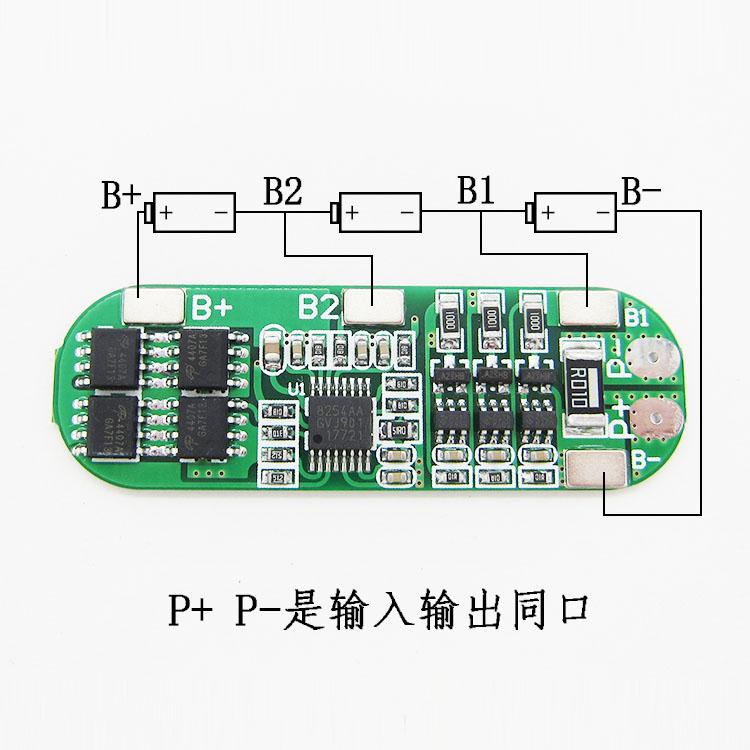

Nota 1:Siga estrictamente el diagrama de cableado para conectar 0V (B-), 3.7V (B1), 7.4V (B2), 11.1V (B+), ¡y no cortocircuite intencionalmente!
Nota 2:Después de conectar los cables, necesita cargar primero antes de que haya salida.
Nota 3:Al conectar 3 grupos de baterías en serie, asegúrese de que el voltaje de cada grupo de baterías sea el mismo. Si no es el mismo, cargue completamente cada grupo de baterías por separado antes de conectarlos en serie. Durante la prueba de descarga, el grupo de baterías cuyo voltaje disminuye más rápido es la batería deficiente.
Explica:¡No mezcle baterías buenas con baterías malas! ¡Cuanto más cercana sea la capacidad/resistencia interna de los tres grupos de baterías, mejor! (El efecto de usar 2 baterías buenas + 1 batería mala = el efecto de usar 3 baterías malas).
Las propiedades de la placa de protección de batería de litio:
Modelo: HX-3S-JHA10 Rango de voltaje de sobrecarga: 4.25-4.35v±0.05v
Tamaño: 53*17*2.7mm Rango de voltaje de sobredescarga: 2.3-3.0v±0.05v
Corriente de trabajo límite superior: 6-8A Temperatura de trabajo: -40---+50℃
Límite superior de corriente instantánea: 9-10A Condiciones de almacenamiento: -40-- +80℃
Corriente estática: menos de 30 uA Vida útil: más de 30 000 horas
Resistencia interna: menos de 100mΩ Protección contra cortocircuito: protección, auto-recuperación retardada. Voltaje de carga: 12.6V-13V
Dimensiones de la placa de protección y descripción del dispositivo;

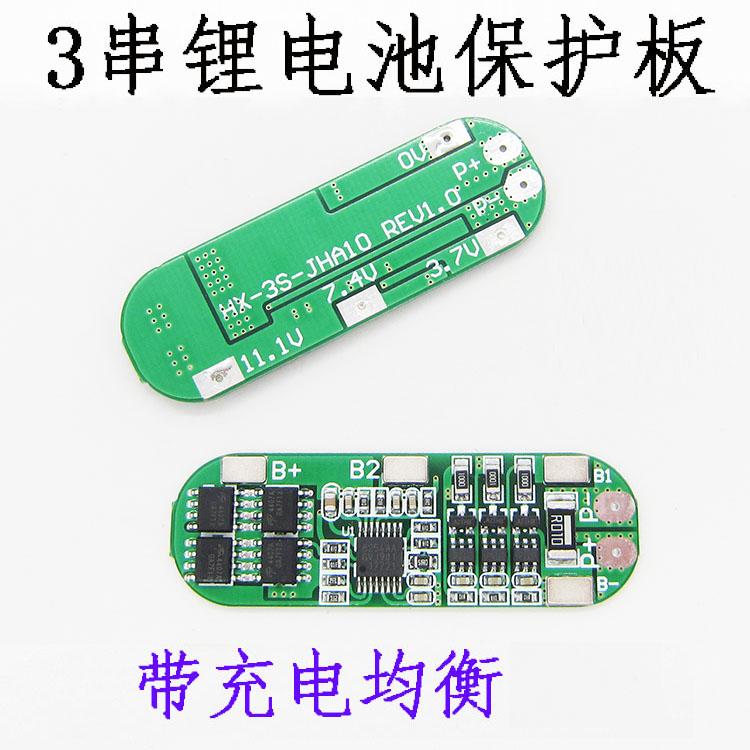

El tamaño de la placa de protección es 53*17*2.7mm; los componentes son chip de protección Seiko S-8254AA y AO4407*4.
problema común
1. ¿Puede mi batería utilizar su placa de protección?
A: Hay dos cuestiones a tener en cuenta al utilizar esta placa de protección:Primero, ¿cuántas series de baterías tienes? Necesitas comprar placas de protección que correspondan a la cantidad de series. Segundo, ¿de qué material está hecha tu batería? Tenemos fosfato de hierro y litio.polímeroExisten dos tipos de placas de protección para baterías de litio. Si su batería es de fosfato de hierro y litio de celda única con una tensión nominal de 3,2 V, debe seleccionar la categoría de fosfato de hierro y litio de 3,2 V. Si es de polímero (batería ternaria, de ácido de cobalto o de óxido de manganeso y litio) de celda única con una tensión nominal de 3,6 V (o 3,7 V), seleccione la categoría de polímero de 3,7 V.
2. ¿Cómo puedo saber de qué material está hecha mi batería?
R: Puede verificar el voltaje nominal de su batería. Las baterías de fosfato de hierro y litio generalmente tienen una marca de 3.2 V, mientras que otras suelen tener una marca de 3.6 V o 3.7 V. También puede preguntar directamente al vendedor de qué material está hecha la batería. Muchos compradores dicen que mi batería es 18650 o 26650 soft pack, etc. ¡Se trata de la apariencia, no del material! No podemos determinar los parámetros de protección de su batería basándonos en esto.
3. ¿Cuántos tableros de protección A debo elegir?
Respuesta: La placa de protección A que elija depende de la potencia de su producto o de la limitación de corriente del controlador. Por ejemplo, si es inferior a 100W, elija 10A, si es inferior a 200W, elija 20A, si es inferior a 300W, elija 25A. Si es superior a 500W, por favor contáctenos primero. La corriente de la placa de protección no puede ser inferior a la limitación de corriente del controlador.
4. Mi batería es de 20 Ah. ¿Puedo usar esta placa de protección?
Respuesta: La capacidad de su batería no tiene relación directa con la corriente de esta placa. Una capacidad alta no significa una batería grande. Depende principalmente de la corriente continua. En otras palabras, a mayor potencia, mayor corriente continua de la placa de protección que elija. Esto no tiene relación directa con la capacidad de su batería.
5. ¿Cómo se debe configurar el voltaje del cargador?
Las baterías de litio deben cargarse con un cargador de baterías de litio dedicado. Nunca use un cargador de baterías de plomo-ácido. La carga con plomo-ácido puede causar que el alto voltaje atraviese el tubo MOS en la placa de protección, provocando que la placa de protección sobrecargue y no proporcione protección.
Ajuste del voltaje del cargador: Use el número de cadenas de baterías en su paquete de baterías x 4,2 V. Este es el voltaje de carga de la batería de litio sin hierro. El voltaje de carga de la batería de litio con hierro es el número de cadenas de baterías x 3,60 V. Este es el voltaje de carga de la batería de litio con hierro. La corriente de carga estándar es 0,2 veces la capacidad.
