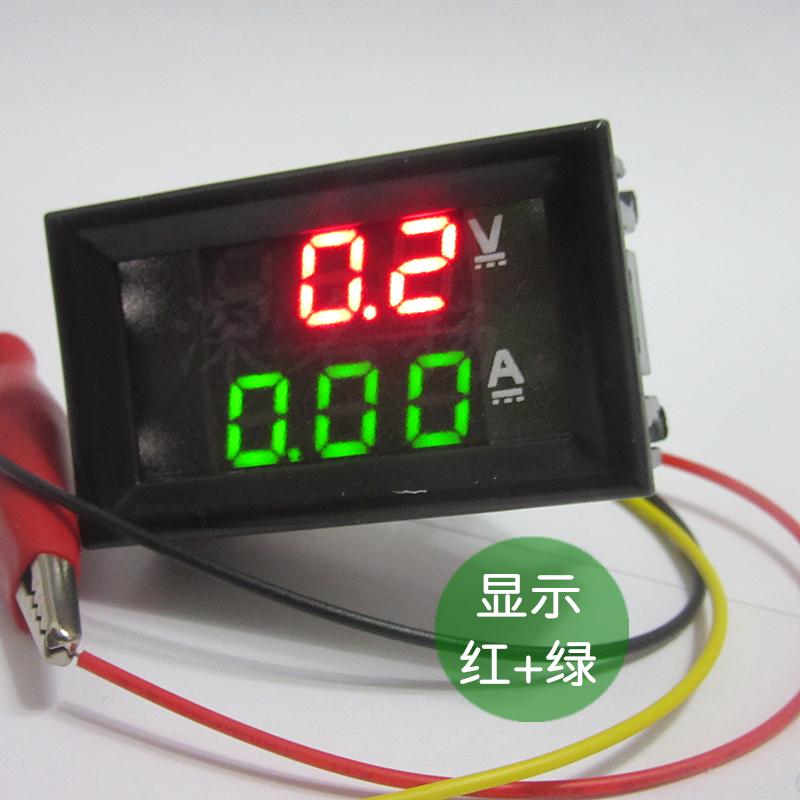

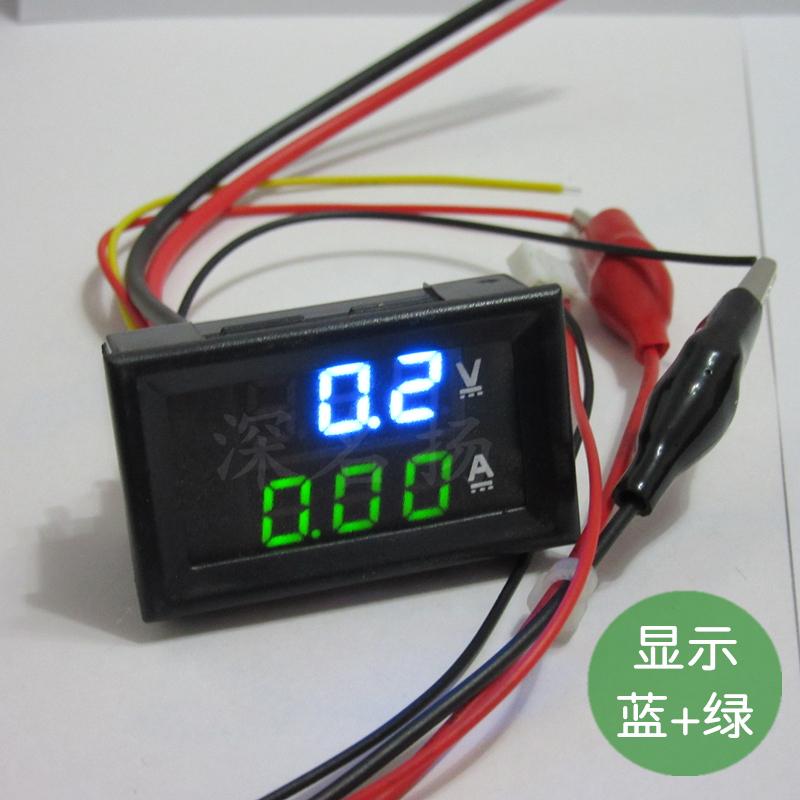

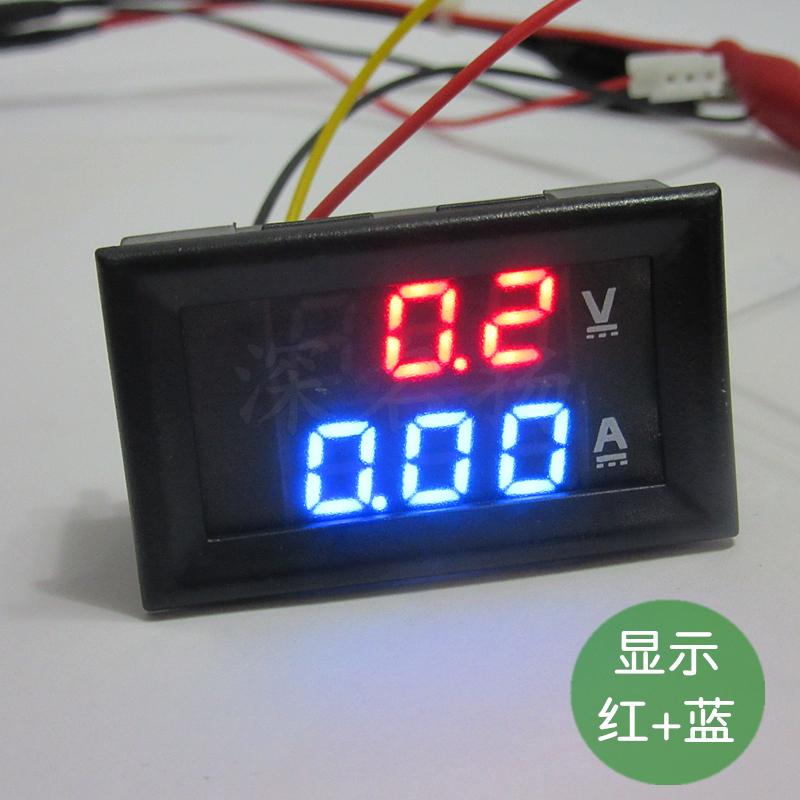

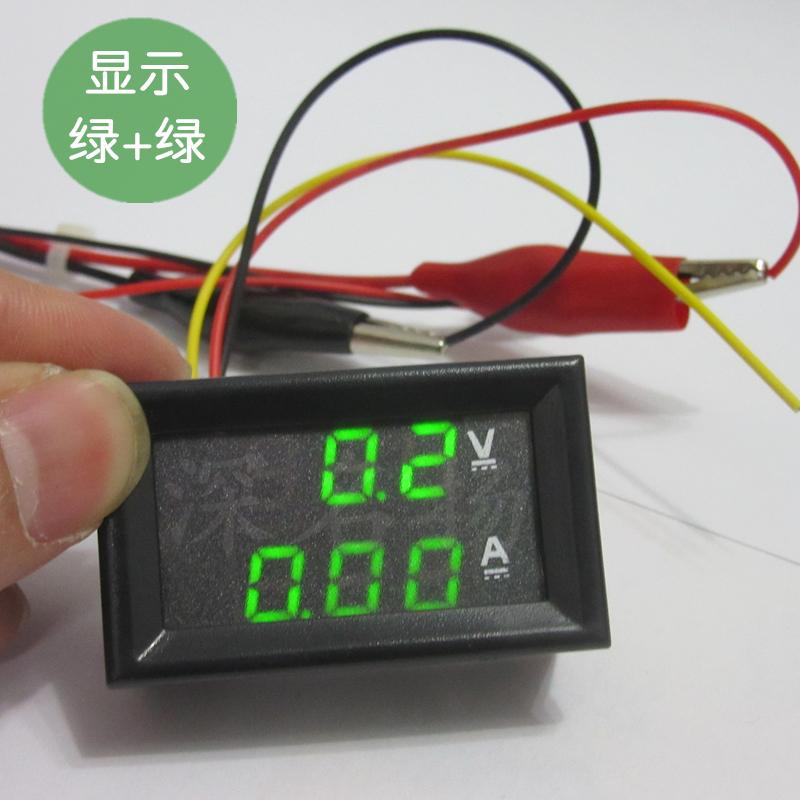

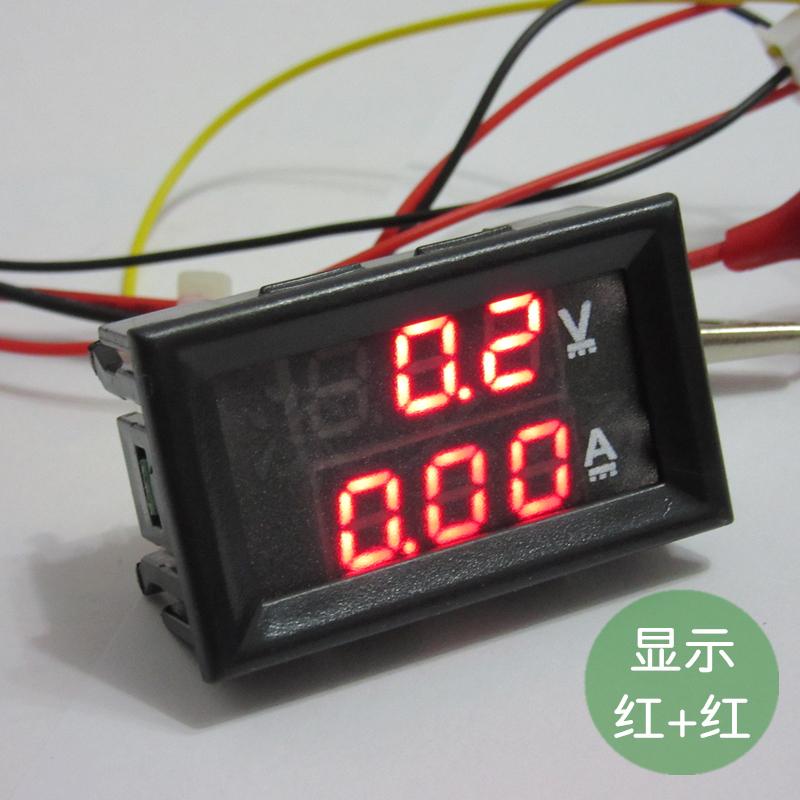

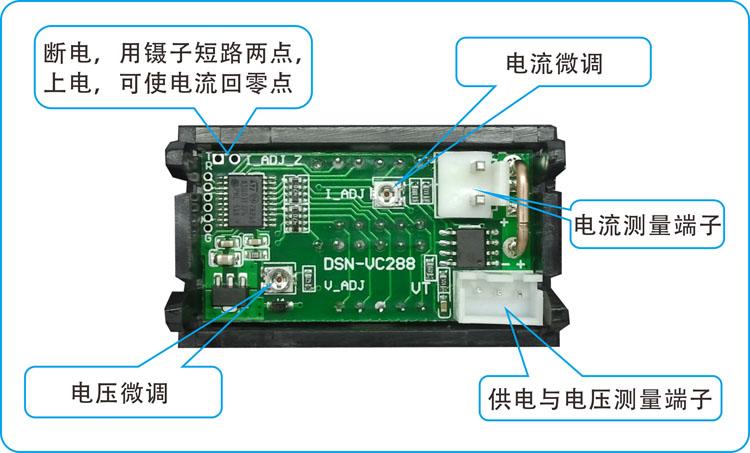

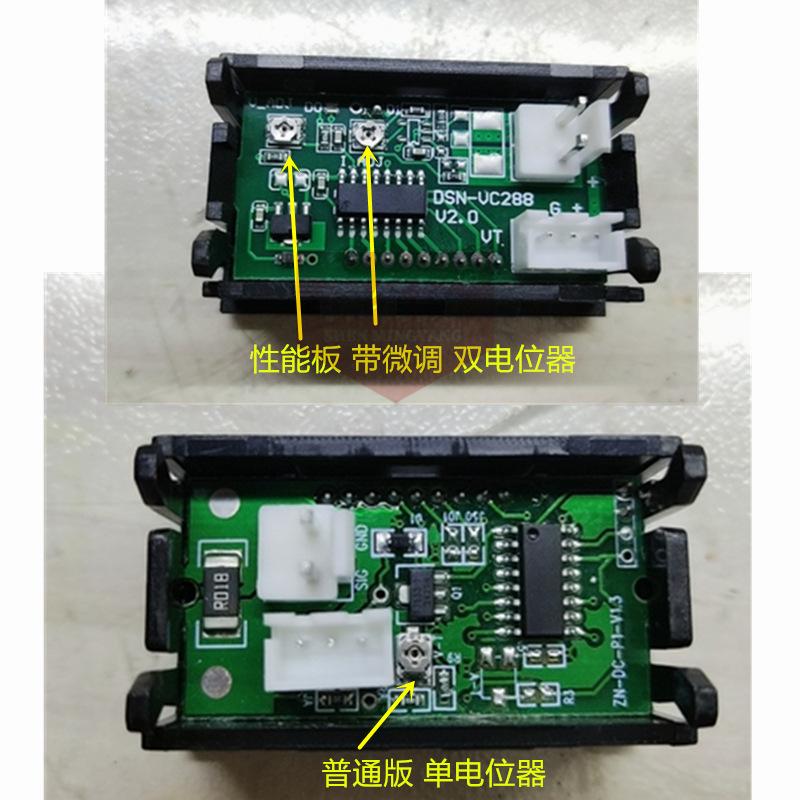

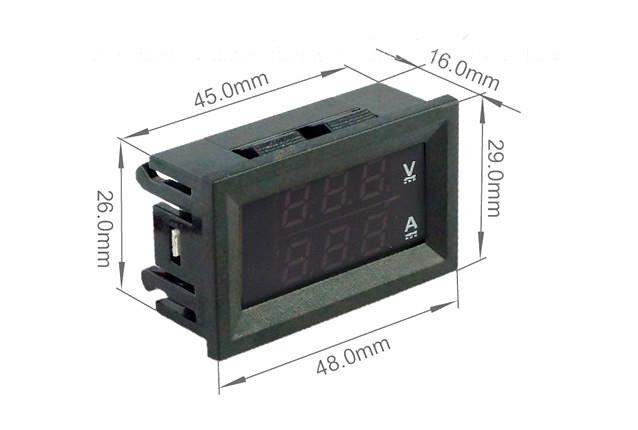

Medidor de voltaje y corriente de doble pantalla VC288

 Se puede personalizar Ventas directas de fábrica Necesita contactar al servicio al cliente..

Descripción del bebé:

● Alta precisión, alta confiabilidad, adecuado para aplicaciones de alta gama.

● Con protección de conexión inversa, no se quemará si se conecta al revés.

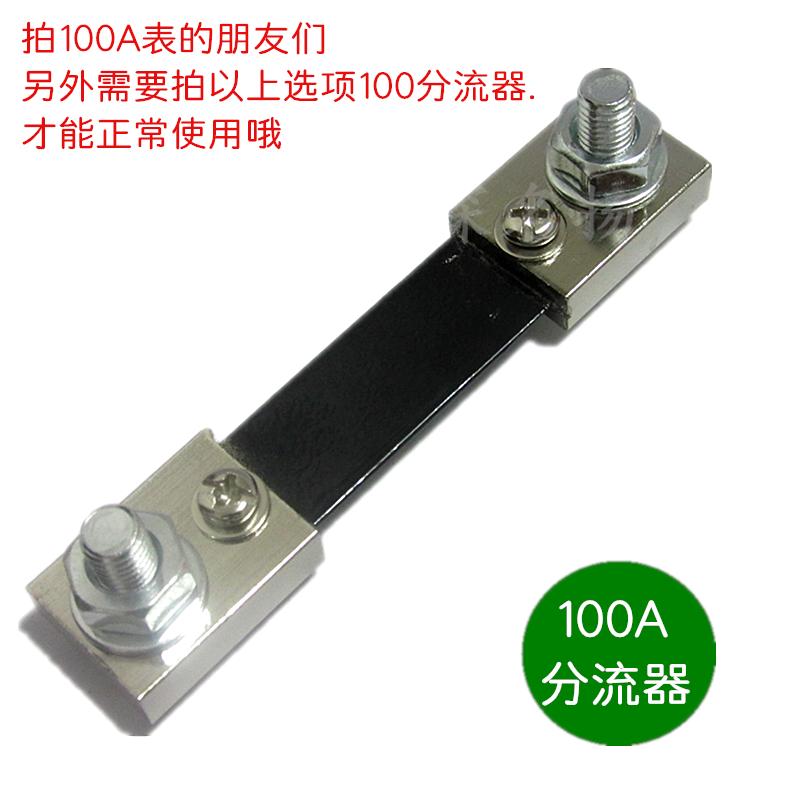

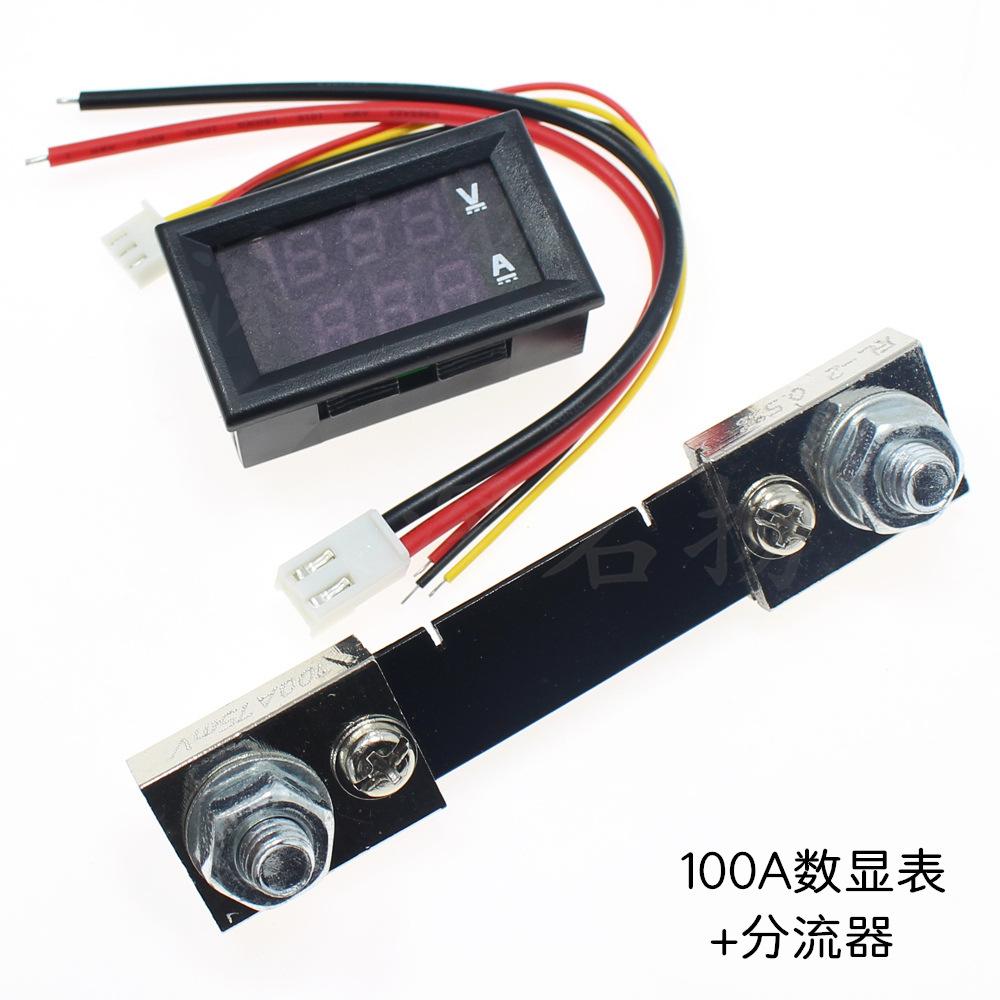

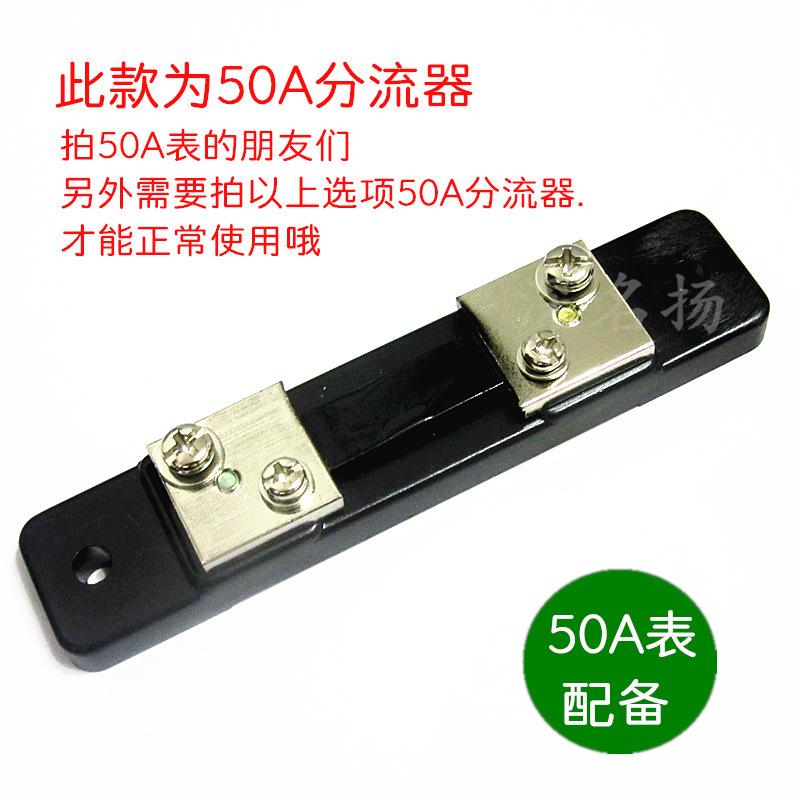

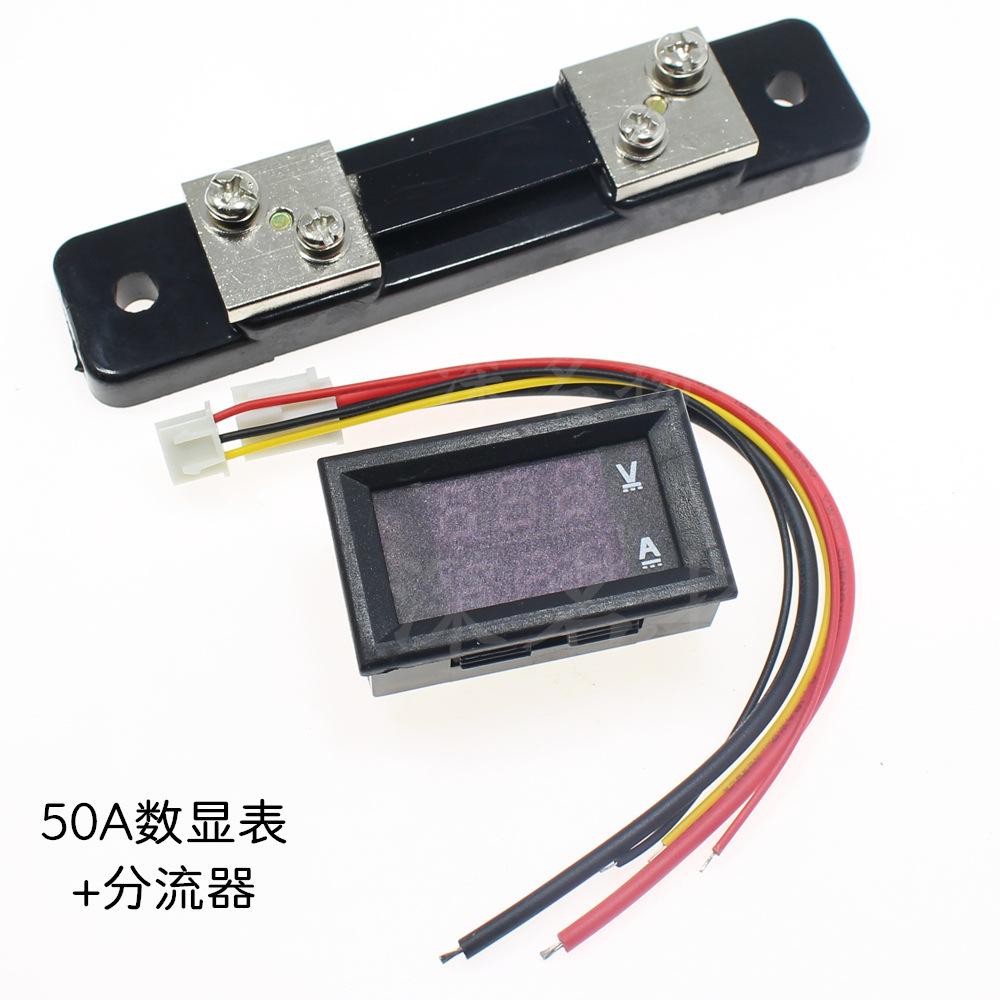

 El medidor de voltaje y corriente de 10A tiene un shunt incorporado, el medidor de voltaje y corriente de 50A/100ADebe comprarse por separado (las opciones anteriores se pueden marcar para comprar)Derivación (Nota: La derivación debe conectarse antes de conectar la fuente de alimentación)

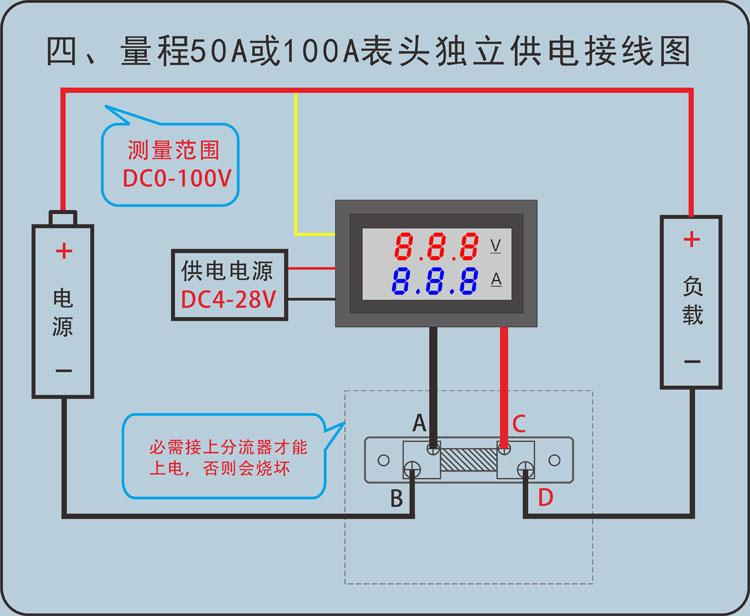

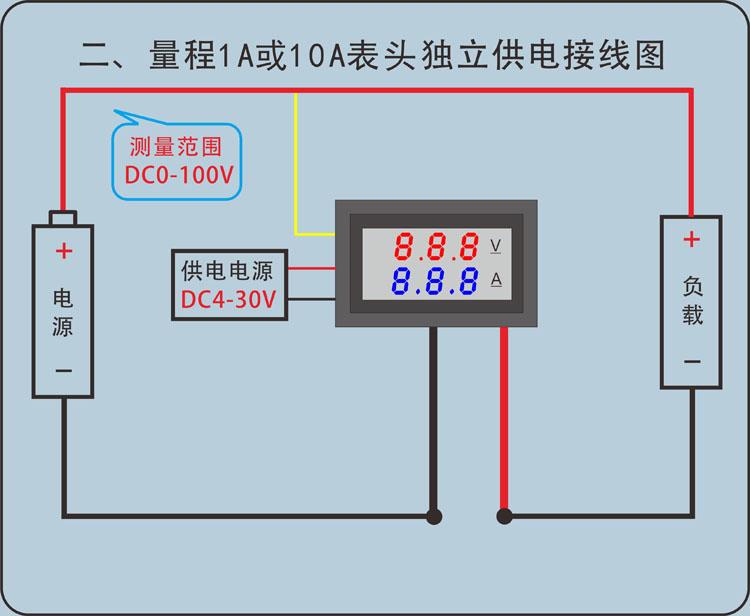

 El voltaje de alimentación del medidor debe ser de 4--30V, exceder 30V requiere fuente de alimentación DUal. Por favor, cablee según el diagrama, ¡¡¡los cuatro puntos del shunt no se pueden cambiar arbitrariamente!!!

Descripción del bebé:

● Alta precisión, alta confiabilidad, adecuado para aplicaciones de alta gama.

● Con protección de conexión inversa, no se quemará si se conecta al revés.

Parámetros técnicos:

El siguiente resumen es para referencia basado en varias preguntas frecuentes de los clientes:

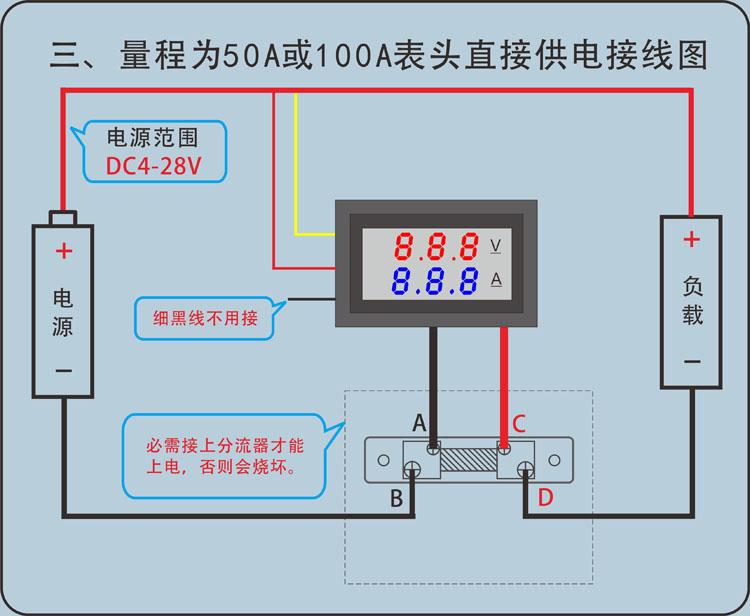

Aviso:¡Un medidor con un rango de 50A o 100A debe conectarse a un shunt para medir la corriente, independientemente de si la corriente medida es menor a 10A! De lo contrario, el cabezal del medidor se quemará.

La visualización del voltaje es normal y la visualización actual es 0,00 o 0,0

Asegúrese de que el cable negro grueso esté conectado al terminal negativo de la batería, y el cable rojo grueso al terminal negativo de la carga. (Tenga en cuenta que el cableado para descarga y carga es diferente, vea Z más adelante para los conceptos de carga y fuente de alimentación). (El cabezal del medidor utiliza chips importados originales, y se somete a pruebas y calibración muy estrictas en la fábrica para garantizar que no haya problemas de calidad antes de salir de la fábrica. Si encuentra una pantalla de corriente de 0, el 99.99% de las veces se debe a un cableado incorrecto. Por favor, revise el cableado con paciencia y cuidado.)

La visualización actual es inexacta

Si se alimenta directamente o la fuente de alimentación de la DU y la fuente de alimentación del dispositivo comparten una tierra común, el cable negro delgado puede desconectarse para mayor precisión.

No hay pantalla cuando se conecta a la corriente

Toda corriente alterna rectificada debe filtrarse mediante un condensador electrolítico de 1000 uF o más antes de poder utilizarse para alimentar el medidor.

Determinar si el encabezado del medidor es bueno o malo (los siguientes son dos casos de encabezados de medidor normales)

Sin conectar el shunt, conecte el cable rojo delgado y el cable negro delgado a la fuente de alimentación. La pantalla de corriente del medidor con un rango de 50A es 50.0~59.9, y la pantalla de corriente del medidor con un rango de 100A es 100~109.

Conecte la derivación, conecte el cable rojo delgado y el cable negro delgado a la fuente de alimentación, el medidor con un rango de 50 A mostrará 0,00 y el medidor con un rango de 100 A mostrará 0,0;

Otras consideraciones

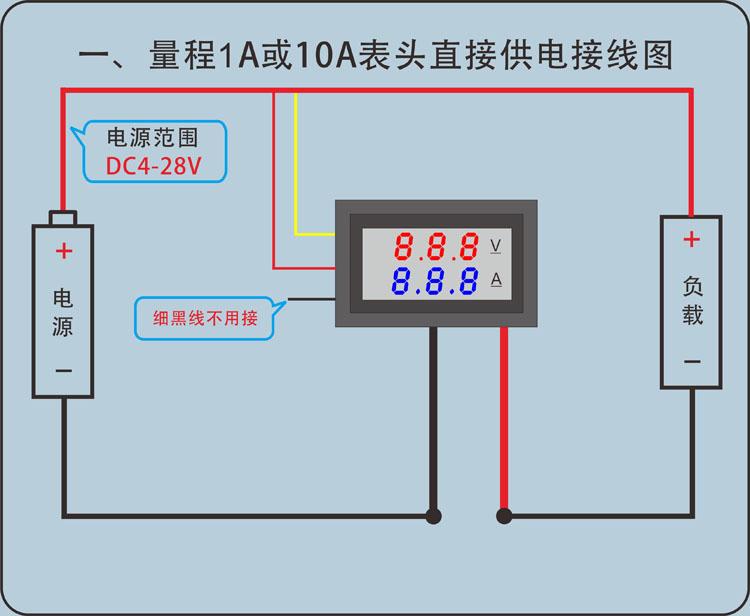

La corriente sólo se puede medir en serie con el polo negativo de la fuente de alimentación y el polo negativo de la carga.

Rango de voltaje: El rango de voltaje de alimentación del medidor de 5 cables es de 4~28 V, es decir, el voltaje conectado al cable rojo delgado no puede exceder los 28 V.

El concepto de carga y fuente de alimentación

Durante la descarga: las baterías, las fuentes de alimentación conmutadas y los transformadores son fuentes de energía; las resistencias, las luces eléctricas, los motores y los equipos eléctricos son cargas.

Durante la carga: el cargador, el generador y la energía solar son fuentes de energía, y la batería recargable y la batería de almacenamiento son cargas.
