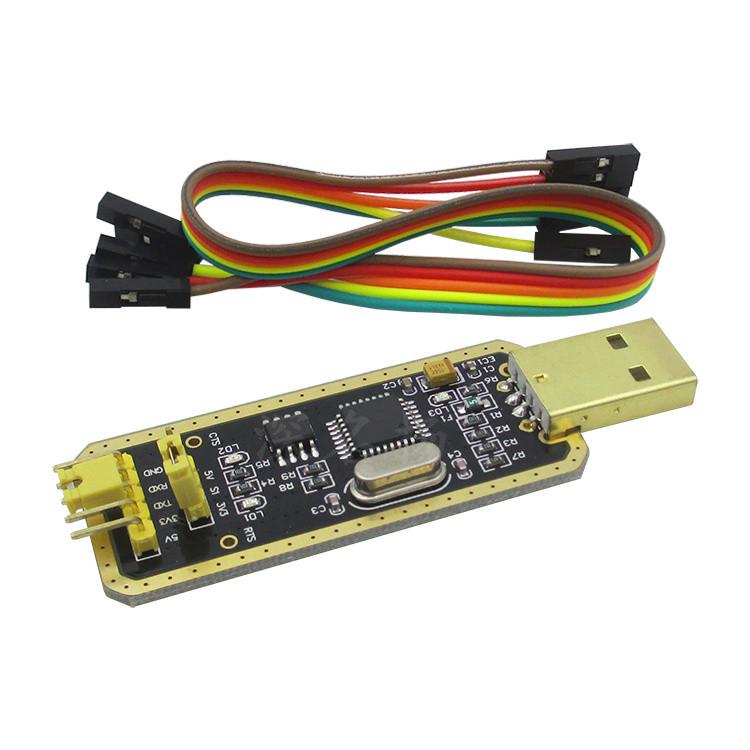

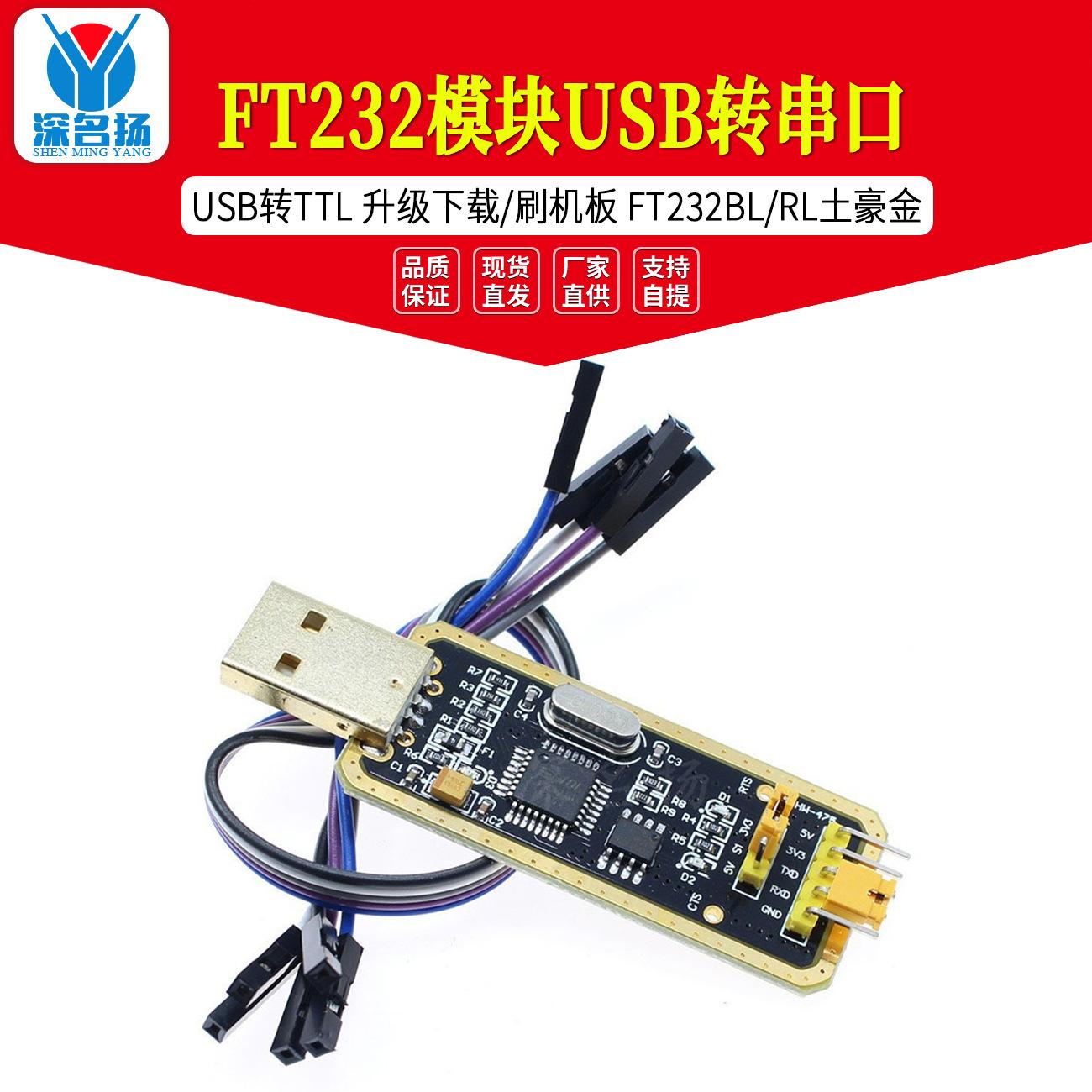

Módulo FT232 USB a serie USB a TTL actualización descarga/placa flash FT232BL/RL dorado

Descargar: http://pan.baidu.com/s/1i5ruI0H

Características del producto:

• Adopte el chip de grado industrial FT232BL, el EEPRON externo (93C46) es más estable

• Soporte para Windows 10

• Admite 3 modos de alimentación: alimentación externa de 5 V; alimentación externa de 3,3 V; alimentación externa (requiere 3,3 V-5 V)

• Con 3 LED: LED TXD, LED RXD, LED de encendido

• GND, RXD, TXD, 3V3, 5V: salida con conectores de pines doblados

• Otros PIN de función: pads reservados CTS, RTS

• Con un fusible de autorrecuperación de 500 MA, no se quemará incluso si se conecta de forma inversa.

Aplicaciones:

• Dispositivos heredados RS-232 actualizados a USB

• Adaptador USB a serie RS-232

Instrucciones de uso: (Tome como ejemplo la conexión a MCU)

• GND: Conectar a GND

• RXD: conectado a MCU.TX (flujo de señal: MCU.TX >> FT232 >> PC.RX)

• TXD: conectado a MCU.RX (flujo de señal: MCU.RX << FT232 << PC.TX)

• 3V3/5V: Salida 3,3 V o 5 V (el módulo se alimenta mediante USB, la tapa del puente debe configurarse a 3,3 V o 5 V)

• RTS: conectado a MCU.CTS (flujo de señal: MCU.CTS << FT232 << PC.RTS)

• CTS: conectado a MCU.RTS (flujo de señal: MCU.RTS >> FT232 >> PC.CTS)

Lista de envío:

Módulo de oro FT232 × 1
