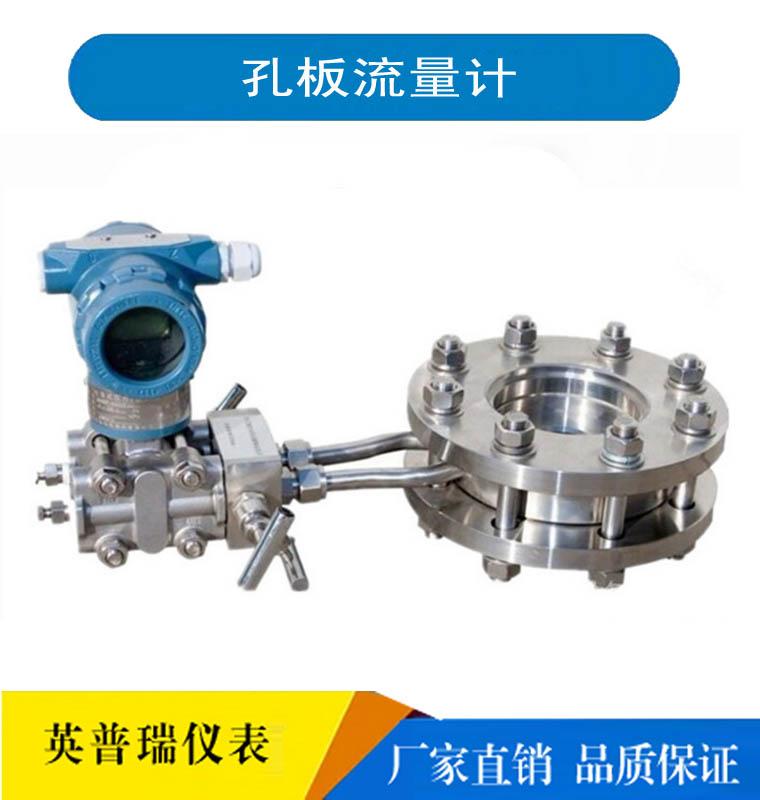

Medidor de Flujo con Placa de Orificio Integrado Fabricante Caldera Aceite Térmico Agua Caliente Medidor de Energía Térmica Pantalla Digital Inteligente Antiexplosión
110 días
$94.248 pedido mín (14 uds)
Proveedor 4.5
Cantidad
YPR-LGB
Productos similares a un precio más bajo
Especificaciones del producto
Marca
Chang Yi
Modelo
YPR-LGB
Tipo
Standard throttling device
Ámbito de aplicación
Liquid, gas or vapor
Marca
Chang Yi
Modelo
YPR-LGB
Tipo
Standard throttling device
Ámbito de aplicación
Liquid, gas or vapor
Marca
Chang Yi
Modelo
YPR-LGB
Tipo
Standard throttling device
Ámbito de aplicación
Liquid, gas or vapor
Detalles del producto
El texto en las imágenes se puede traducir
|
Nombre del acelerador
|
Tubería aplicable
（DN mm）
|
Relación de diámetro aplicable B (d/D)
|
Características de la aplicación
|
Incertidumbre del coeficiente de descarga Ec% | estándares de diseño | ||
|
Placa de orificio estándar de presión de conexión angular
|
Cámara de anillo
|
50－500
50－500
|
0.2－0.75
0.2－0.75
|
Aplicable a medios limpios, cuya estructura GD es adecuada para la medición de flujo en condiciones de alta temperatura y alta presión.
|
0.6－0.75% |
ISO5167
GB/T2624－93
|
|
|
Tipo de anillo de sujeción
|
50－500
|
0.2－0.75
|
Fácil de limpiar la suciedad, se puede usar para medir el flujo de fluidos no muy limpios
|
||||
|
Tipo de perforación inclinada
|
450－1000（3000）
|
0.2－0.75
|
|||||
|
Placa de orificio estándar de presión de brida
|
50－1000
|
0.2－0.75
|
Fácil de limpiar la suciedad, adecuado para varios medios
|
0.6－0.75% |
ISO5167
GB/T2624－93
|
||
|
Placa de orificio estándar para medición de presión
|
50－1000
|
0.2－0.75
|
|||||
|
Boquilla estándar de presión de conexión angular
(Boquilla ISA1932)
|
50－500
|
0.3－0.8
|
Baja pérdida de presión, larga vida útil, especialmente adecuado para la medición de flujo de vapor.
|
0.8－1.2% |
ISO5167
GB/T2624－93
|
||
|
Boquilla de diámetro largo
|
50－630
|
0.2－0.8
|
Baja pérdida de presión y larga vida útil, el conjunto de boquilla de gran diámetro tipo LGP es adecuado para la medición de flujo de agua y vapor con altos parámetros.
|
2.0% |
ISO5167
GB/T2624－93
|
||
|
Tubo de Venturi clásico
|
Mecanizado
|
100－800
|
0.2－0.8
|
La pérdida de presión es pequeña y la sección de tubería recta requerida es menor que la de la placa de orificio y la boquilla.
|
1.0% |
ISO5167
GB/T2624－93
|
|
|
Placa de hierro para soldadura áspera
|
200－1200（2000）
|
0.4－0.7
|
1,5% | ||||
|
Boquilla Venturi
|
65－500
|
0.316－0.77
|
Lo mismo que arriba
|
1.2－1.75% |
ISO5167
GB/T2624－93
|
||
|
Placa con agujero redondo de 1/4
|
25－150
|
0.245－0.6
|
Adecuado para números de Reynolds bajos
|
2.0－2.5% | DIN BS | ||
|
Orificio de entrada cónico
|
25－250
|
0.1－0.316
|
Lo mismo que arriba
|
2.0% | BS | ||
|
Placa perforada segmentada
|
50－1500
|
0.32－0.8
|
Adecuado para medir fluidos sucios, con burbujas o que contienen partículas sólidas.
|
1,5% | ESTRUENDO | ||
|
Placa de orificio excéntrica
|
100－1000
|
0.46－0.84
|
1－2% | ASME | |||
|
Placa perforada pequeña
|
12.5－40
|
0.2－0.75
|
Adecuado para medición de flujo en tuberías pequeñas
|
0,75% | ASME | ||
|
Placa de apertura tipo lente
|
12.5－150
|
0.2－0.75
|
Adecuado para la medición de flujo en tuberías pequeñas con alta presión y temperatura normal
|
0.6－0.75% | ISO5167ASME | ||
|
Placa de agujero final
|
Mayor o igual a 15
|
0.2－0.62
|
|
1.5－2.0% | |||
|
Placa de orificio doble
|
25－400
|
0.2－0.8
|
Adecuado para medición de gran caudal
|
||||
|
Orificio de restricción
|
|
|
|
||||
|
nombre
|
modelo
|
Método de toma de presión
|
Diámetro nominal de la tubería (mm)
|
Presión nominal (MPa)
|
Estándar de Implementación (Estructura)
|
|
Placa de orificio estándar
|
LGB
|
Conexión en ángulo (presión de la cámara anular)
|
50～400
|
Menos de 10
|
GB2624 K07 (Azul) DG
|
|
LGB-Z
|
Junta de esquina (presión de taladrado)
|
400～2000
|
Menos de 1.6
|
||
|
LGB
|
Cámara anular (ocho ranuras)
|
50～400
|
Menos de 32
|
Folleto de Medición de Flujo
|
|
|
LGB
|
Cámara anular (tipo de soldadura sin brida)
|
50～275
|
Menos de 28.22
|
Manual de Medición de Flujo DG0711～0718
|
|
|
LGB-F
|
Presión de brida
|
50～800
|
menos de 2.5
|
GB2624 K06 (Azul)
|
|
|
LGB-F
|
Presión de brida
|
50～400
|
4.0～40
|
GB2624 K06 (Lanhua) Petroquímica
|
|
|
LGB-J
|
Medición de presión por diámetro
|
50～760
|
Menos de 10
|
GB2624
|
|
|
Boquilla estándar
|
LGP
|
Conexión en ángulo (presión de la cámara anular)
|
50～400
|
Menos de 10
|
GB2624
Folleto de Medición de Flujo
|
|
LGP-Z
|
Junta de esquina (presión de taladrado)
|
400～500
|
Menos de 1.6
|
||
|
LGP
|
Cámara anular (ocho ranuras)
|
50～300
|
Menos de 32
|
Folleto de Medición de Flujo
|
|
|
LGP
|
Cámara anular (tipo almohadilla de lente de alta presión)
|
15～150
|
Menos de 32
|
||
|
LGP
|
Cámara anular (tipo de soldadura sin brida)
|
175～350
|
Menos de 17.36
|
DG 0702～0710
|
|
|
Boquilla de diámetro largo
|
LGC-J
|
Medición de presión por diámetro
|
50～630
|
Menos de 16
|
GB2624
|
|
Placa con agujero redondo de 1/4
|
LGH
|
Presión de conexión en ángulo
|
50～260
|
Menos de 10
|
GB2624
Folleto de Medición de Flujo
|
|
LGH-F
|
Presión de brida
|
50～200
|
Menos de 6.4
|
||
|
Boquilla Venturi
|
LGL
|
Presión de conexión en ángulo
|
65～500
|
menos de 2.5
|
|
|
Tubo Venturi
|
LBV
|
Presión especial
|
50～1200
|
menos de 2.5
|
|
|
Tubo de Venturi Doble
|
LGW-S
|
Presión especial
|
menos de 1000
|
menos de 0.6
|
|
|
Placa de orificio de pequeño diámetro
|
LGX
|
Presión de conexión en ángulo
|
12～40
|
Menos de 6.4
|
K07 (Azul)
|
|
LGX-F
|
Presión de brida
|
12～40
|
Menos de 6.4
|
Estándares corporativos
|
|
|
Almohadilla de lente de alto voltaje
|
LGT
|
Presión de conexión en ángulo
|
50～150
|
Menos de 32
|
Folleto de Medición de Flujo
|
|
Placa perforada segmentada
|
LGQ
|
Conexión en ángulo (presión de la cámara anular)
|
100～400
|
Menos de 1.6
|
|
|
LGQ-Z
|
Junta de esquina (presión de taladrado)
|
400～1000
|
Menos de 1.6
|
||
|
LGQ-F
|
Presión de brida
|
100～350
|
Menos de 6.4
|
||
|
Placa de orificio doble
|
LGS
|
Presión de conexión en ángulo
|
100～400
|
Menos de 6.4
|
|
|
Placa de orificio excéntrica
|
LGN
|
Presión de conexión en ángulo
|
100～1000
|
Menos de 6.4
|
|
|
Orificio de restricción
|
LG-XL
|
|
10～300
|
Menos de 6.4
|
Estándares corporativos
|
|
Orificio de entrada cónico
|
LGR
|
Presión de conexión en ángulo
|
25～1000
|
Menos de 10
|
GB2624
|
|
Dispositivo de medición de viento de ala
|
LJY
|
Presión especial
|
Menos de 1000
|
menos de 0.6
|
Estándares corporativos
|
