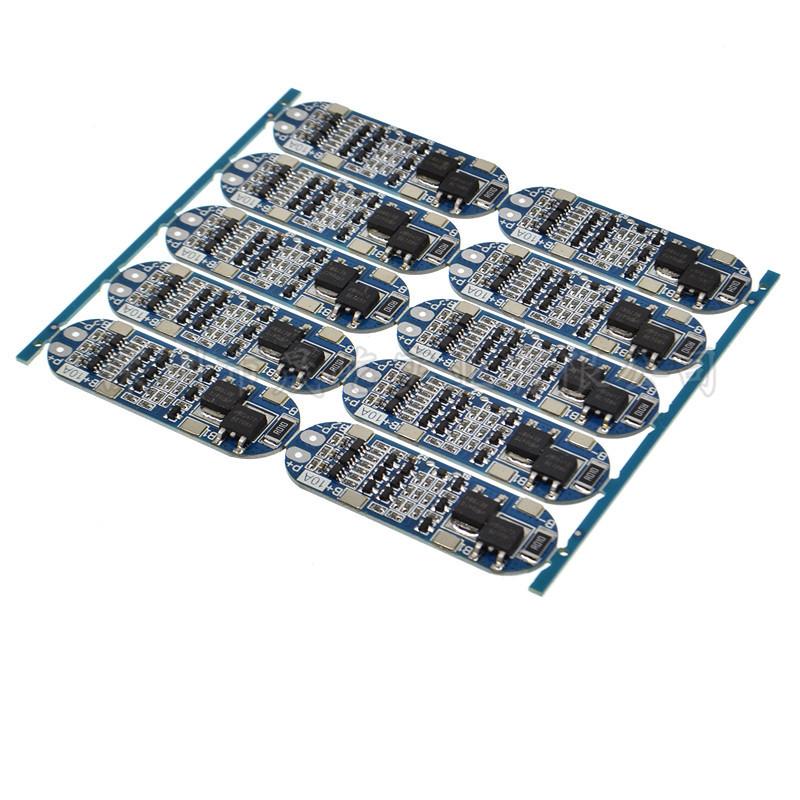

Placa de protección para batería de litio de 3 celdas 11.1v 12.6V función de sobrecarga sobredescarga cortocircuito fibra de vidrio limitación de corriente
Cantidad
Coincidencias exactas a un precio más bajo
Productos similares a un precio más bajo
Todos los productos que se venden en esta tienda contienen tecnología electrónica. Si no comprende o no está seguro de si es compatible con su producto, consulte primero con el servicio de atención al cliente. Por favor, comprenda detalladamente los parámetros descritos en la página antes de comprar para evitar problemas innecesarios. ¡Gracias! (Precaución para principiantes).
Aviso:
Esta placa de protección no se puede usar paraBatería de fosfato de hierro y litio, lámpara de hernia, paquete de baterías para taladro manual, paquete de baterías para máquina eléctrica de pescado, paquete de baterías para bicicleta eléctrica, batería para coche infantil, motor 775 (4A) o superior, luz LED ojo de pez de 1W, ¡clientes que compren la combinación anterior presten atención! .
El rango de potencia descrito se aplica a los siguientes productos:
Paquetes de baterías para masajeadores, fuentes de alimentación de respaldo para luces LED, productos electrónicos de 12 V, paquetes de baterías para farolas solares, fuentes de alimentación de respaldo para monitoreo y otros productos.
Nota: Para productos con una corriente de descarga de 3 A o superior, la tasa de descarga de la batería debe ser superior a 3 C.
Fórmula de cálculo de tasa: para una batería con tasa de 1C, 2000 de capacidad equivalen a 2 AH*1 = 2 A de corriente de trabajo límite superior.
Batería de tasa 3C, capacidad 2000 equivale a 2AH*3=6A de corriente de trabajo límite superior.
Si la batería se calienta durante el uso, significa que su capacidad no es la adecuada. En este caso, no podrá utilizarse durante un tiempo prolongado o se dañará rápidamente.
Nota 1: Siga estrictamente el diagrama de cableado para conectar 0 V (B-), 3,7 V (B1), 7,4 V (B2), 11,1 V (B+), ¡no provoque cortocircuito intencionalmente!
Nota 2: Después de conectar los cables, primero debe cargarlos antes de que haya salida.
Nota 3: Al conectar 3 grupos de baterías en serie, asegúrese de que el voltaje de cada grupo sea el mismo. Si es diferente, cargue completamente cada grupo de baterías por separado antes de usarlos en serie. Durante la prueba de descarga, el grupo de baterías con la caída de voltaje más rápida es el de menor capacidad.
Nota: ¡No mezcle baterías en buen estado con baterías en mal estado! Cuanto más parecida sea la capacidad/resistencia interna de los tres grupos de baterías, mejor. (El efecto de usar 2 baterías en buen estado + 1 batería en mal estado = el efecto de usar 3 baterías en mal estado).
Las propiedades de la placa de protección de batería de litio:
Modelo: HX-3S-FL10-A Rango de voltaje de sobrecarga: 4.25-4.35v±0.05v
Tamaño: 53*17*4.0mm Rango de voltaje de sobre descarga: 2.3-3.0v±0.05v
Corriente de trabajo límite superior: 6-8A Temperatura de trabajo: -40---+50℃
Corriente instantánea límite superior: 10-13A Condiciones de almacenamiento: -40-- +80℃
Corriente estática: menos de 30 uA Vida útil: más de 30 000 horas
Resistencia interna: menos de 100 mΩ Protección contra cortocircuitos: protección disponible, recuperación automática retardada.
Voltaje de carga: 12,6 V-13 V

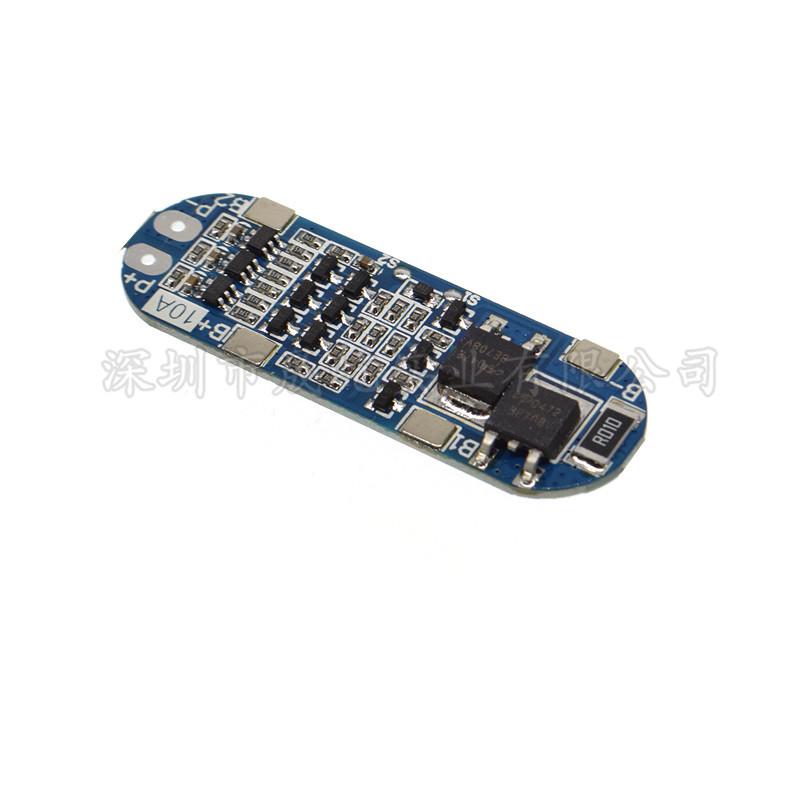

Dimensiones de la placa de protección y descripción del dispositivo;
El tamaño de la placa de protección es 53*17*4.0mm; los componentes son el chip de protección 2110-CB y AOD472*2;
Nota: La lámina de níquel y los materiales auxiliares descritos y mostrados a continuación no están incluidos en el precio del producto en este enlace. El envío es una sola placa. Si se requiere procesamiento y envío, por favor contacte al servicio al cliente para negociar el costo.
A: Hay dos cuestiones a tener en cuenta al utilizar esta placa de protección:Primero, ¿cuántas series de baterías tienes? Necesitas comprar placas de protección que correspondan a la cantidad de series. Segundo, ¿de qué material está hecha tu batería? Tenemos fosfato de hierro y litio.polímeroExisten dos tipos de placas de protección para baterías de litio. Si su batería es de fosfato de hierro y litio de celda única con una tensión nominal de 3,2 V, debe seleccionar la categoría de fosfato de hierro y litio de 3,2 V. Si es de polímero (batería ternaria, de ácido de cobalto o de óxido de manganeso y litio) de celda única con una tensión nominal de 3,6 V (o 3,7 V), seleccione la categoría de polímero de 3,7 V.
R: Puede verificar el voltaje nominal de su batería. Las baterías de fosfato de hierro y litio generalmente tienen una marca de 3.2 V, mientras que otras suelen tener una marca de 3.6 V o 3.7 V. También puede preguntar directamente al vendedor de qué material está hecha la batería. Muchos compradores dicen que mi batería es 18650 o 26650 soft pack, etc. ¡Se trata de la apariencia, no del material! No podemos determinar los parámetros de protección de su batería basándonos en esto.
Respuesta: La placa de protección A que elija depende de la potencia de su producto o de la limitación de corriente del controlador. Por ejemplo, si es inferior a 100W, elija 10A, si es inferior a 200W, elija 20A, si es inferior a 300W, elija 25A. Si es superior a 500W, por favor contáctenos primero. La corriente de la placa de protección no puede ser inferior a la limitación de corriente del controlador.
Respuesta: La capacidad de su batería no tiene relación directa con la corriente de esta placa. Una capacidad alta no significa una batería grande. Depende principalmente de la corriente continua. En otras palabras, a mayor potencia, mayor corriente continua de la placa de protección que elija. Esto no tiene relación directa con la capacidad de su batería.
Las baterías de litio deben cargarse con un cargador de baterías de litio dedicado. Nunca use un cargador de baterías de plomo-ácido. La carga con plomo-ácido puede causar que el alto voltaje atraviese el tubo MOS en la placa de protección, provocando que la placa de protección sobrecargue y no proporcione protección.
Ajuste del voltaje del cargador: Use el número de cadenas de baterías en su paquete de baterías x 4,2 V. Este es el voltaje de carga de la batería de litio sin hierro. El voltaje de carga de la batería de litio con hierro es el número de cadenas de baterías x 3,60 V. Este es el voltaje de carga de la batería de litio con hierro. La corriente de carga estándar es 0,2 veces la capacidad.
