Adaptador Válvula Antirretorno Válvula de Retención Hoja de Agua, Cuchilla de Agua Kmt, 1-14286, Kmt # 05116595

110 días
$185.340 pedido mín (60 uds)
Proveedor 4.5

Variaciones

D25×d19×∅17×8.6×L46.4-16G
D25.5×d19×∅17×8.6×L46-16G
Net weight 0.32kg

Productos similares a un precio más bajo

Especificaciones del producto
Origen
United States
Modelo
Jet Edge 35697
Marca
SPEED JET
Modo de control
CNC
Sistema de control
CNC
Especificaciones y modelos
D25 × d19 × ∅ 17 × 8.6 × L46.4-16G, D25.5 × d19 × ∅ 17 × 8.6 × L46-16G, Net weight 0.32kg
Número de orden
SPEED2018
Origen
United States
Modelo
Jet Edge 35697
Marca
SPEED JET
Modo de control
CNC
Sistema de control
CNC
Especificaciones y modelos
D25 × d19 × ∅ 17 × 8.6 × L46.4-16G, D25.5 × d19 × ∅ 17 × 8.6 × L46-16G, Net weight 0.32kg
Número de orden
SPEED2018
Origen
United States
Modelo
Jet Edge 35697
Marca
SPEED JET
Modo de control
CNC
Sistema de control
CNC
Especificaciones y modelos
D25 × d19 × ∅ 17 × 8.6 × L46.4-16G, D25.5 × d19 × ∅ 17 × 8.6 × L46-16G, Net weight 0.32kg
Número de orden
SPEED2018
Detalles del producto
El texto en las imágenes se puede traducir

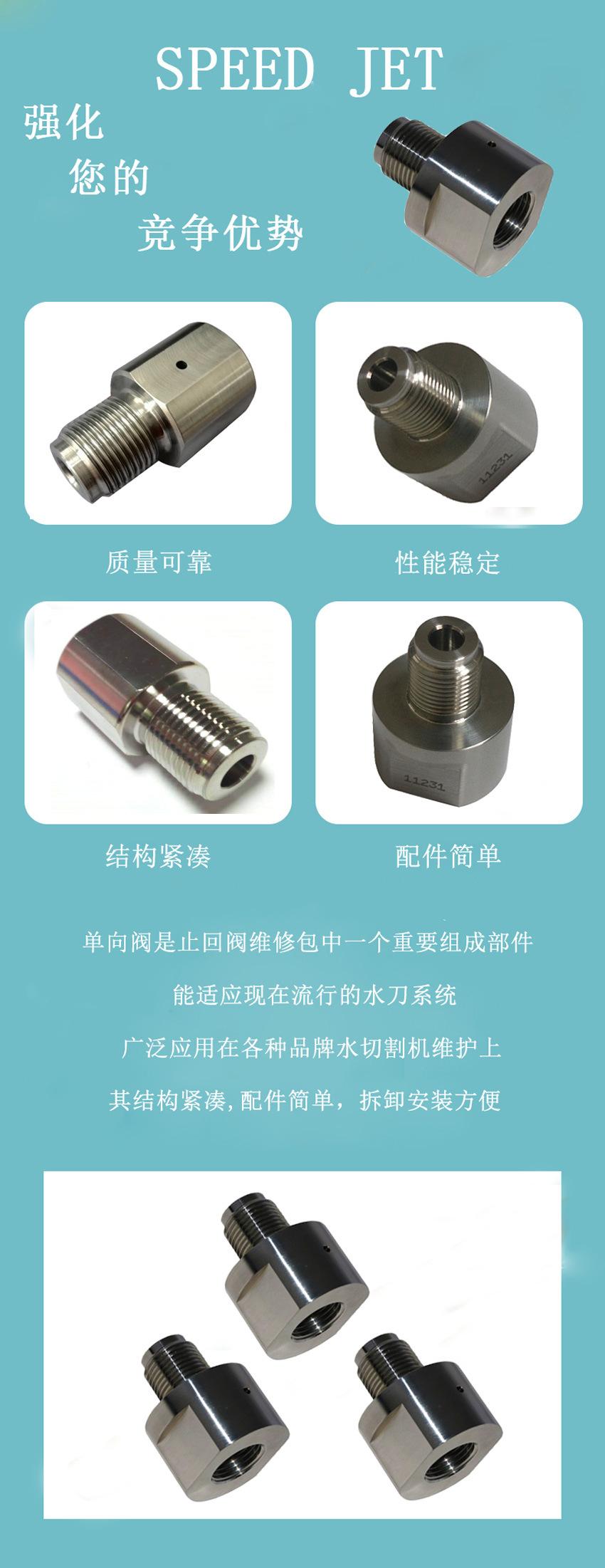

止回阀+维修包+单向阀-3

SCHORRO DE PEEDChorro de aguaBombas de refuerzo y piezas



SPEED JET de Speed ​​Jet Company trae a la industria del chorro de agua equipos de chorro de agua de alta presión de Hypertherm, un fabricante de equipos de chorro de agua de renombre mundial, y repuestos de las principales marcas de equipos de chorro de agua fabricados por su marca de accesorios de chorro de agua AccuStream.



Hypertherm se dedica a la operación de diversos tipos de equipos de corte. Gracias a la investigación continua en tecnología de corte y a las fusiones y adquisiciones, se ha convertido gradualmente en una empresa líder en la industria de equipos y accesorios de corte por chorro de agua.



SPEED JET es el agente de ventas designado y proveedor de servicios posventa de los productos de corte por chorro de agua de Hypertherm. SPEED JET y Hypertherm comparten una estrategia coherente. Gracias a una estrecha colaboración, se comprometen con la promoción y aplicación de la tecnología de corte por chorro de agua y ofrecen soluciones avanzadas para las diversas necesidades de corte de la sociedad.





Suministramos accesorios para las siguientes marcas de equipos

Chorro de agua FLOW

Chorro de agua KMT

Jet Edge Jet Chorro de agua

Chorro de agua OMAX

Chorro de agua WJS Chorro de agua

Chorro de agua Bystronic

Chorro de agua WSI



La calidad de nuestros productos

material del producto

Los materiales de acero especiales que desde hace mucho tiempo son competentes para diversos entornos de trabajo complejos y de alta presión están a la vanguardia del nivel de la industria internacional en diversos rendimientos.



Proceso de producción

Los ingenieros con equipos de procesamiento CNC de ultraprecisión y tecnología de procesamiento de equipos de perforación sumergibles crean cada componente de chorro de agua preciso hasta el último milímetro.



Autenticación de proxy

Hypertherm tiene términos estrictos de cooperación con el agente y proporciona consultas de calificación del agente para garantizar que cada repuesto vendido por el agente sea de un fabricante original.



Apoyo técnico

Hypertherm ofrece capacitación profesional sobre productos a sus agentes. Gracias a su vasto conocimiento y a sus tecnologías avanzadas, ayuda a los usuarios de equipos de chorro de agua a resolver diversos problemas y a mejorar su rendimiento.



SPEED JET cuenta con una amplia experiencia y lleva diez años estudiando la industria del chorro de agua. Su objetivo es mejorar el rendimiento de los equipos de los usuarios y fortalecer sus ventajas competitivas en el sector. Los expertos del sector consideran que SPEED JET es el proveedor de servicios más fiable y recomendado en la industria del chorro de agua.



Lista de piezas de la bomba intensificadora de chorro de agua

NO.

nombre

cantidad

Instrucciones de producto e instalación

1

Cilindro de aceite

1

Se instala un pistón en el interior y tapas de cilindro en ambos extremos. Se tensan mediante una varilla de tracción, y el aceite hidráulico entra en el cilindro a través del orificio de la tapa, lo que provoca el movimiento del pistón dentro del cilindro.

2

pistón

1

El pistón está conectado al vástago del émbolo por ambos lados y fijado por el prensaestopas. Se instala dentro del cilindro de aceite y se mueve hacia adelante y hacia atrás en él. La potencia del pistón proviene del aceite hidráulico que entra y sale del cilindro.

3

Placa de circuito de aceite

1

La placa de circuito de aceite está instalada en la superficie del orificio de aceite de la tapa del cilindro, y la válvula electromagnética de inversión está instalada en el otro lado. El puerto de la tubería de aceite se conecta a la bomba de aceite a través de la tubería de aceite.

4

válvula direccional solenoide

1

La válvula solenoide inversora es un componente que controla la dirección del aceite hidráulico que entra y sale del cilindro a través de la placa de circuito impreso. Su control del movimiento alternativo del pistón desempeña un papel crucial en el aumento de presión de la bomba de refuerzo.

5

Kits de reparación de alto voltaje

1

Está compuesto por cuatro anillos de alta presión, juntas tóricas y anillos de aleación. Se instala dentro del cilindro de alta presión. El anillo interior cubre el vástago del émbolo y actúa como sello hidráulico de alta presión.

6

Conjunto de sello de aceite de baja presión

1

El kit de instalación consta de múltiples anillos de sellado, que se instalan en múltiples orificios de aceite de la tapa del extremo del cilindro y en las superficies de contacto de varias piezas para garantizar que el aceite hidráulico no se escape.

7

Tapa del extremo del cilindro

2

La tapa del cilindro se instala en ambos extremos mediante cuatro juegos de tirantes. Cada orificio de aceite cuenta con un anillo de sellado de baja presión. Los orificios de entrada y salida de aceite cuentan con una placa de circuito impreso, y el vástago del émbolo pasa por su orificio central.

8

Componentes del sensor de conmutación

2

Se compone de una varilla de empuje de inversión, un resorte de inversión, un sensor, etc. Se instala desde la entrada exterior hasta el orificio de ejecución de inversión en la tapa del extremo del cilindro y se fija mediante un asiento de fijación.

9

Barra de acoplamiento de la tapa del extremo del cilindro

4

La varilla de tracción se inserta en los orificios redondos en las esquinas de las tapas de los extremos del cilindro en ambos lados, y las tuercas en ambos lados se retuercen para apretar las tapas de los extremos del cilindro para que se combinen de manera estable y firme con el cilindro.

10

Varilla del émbolo

2

El lado de mayor diámetro se instala en la ranura del pistón. Tras colocar la tapa de presión, el resorte de retención la sujeta en la ranura del pistón para una instalación estable. Se mueve en el cilindro de alta presión y contacta con el sello de alta presión, lo que garantiza una alta suavidad.

12

Cilindro de alta presión

2

El cilindro de alta presión es la fuente de agua a alta presión. Cuanto mayor sea la presión generada, mayor será la presión que pueda soportar y mayores serán los requisitos de material. El cilindro de alta presión se instala en el lado exterior de la tapa del cilindro.

13

Camisa de cilindro de alta presión

2

El revestimiento del cilindro de alta presión se instala en el cuerpo del cilindro de alta presión antes de instalar el conjunto de sellado de alta presión, lo que juega un papel en la estabilización de los grupos de sellado de alta presión en ambos lados y evitando que se muevan.

14

Cuerpo de la válvula de retención

2

El cuerpo de la válvula de retención es una pieza importante que transporta agua a baja presión al cuerpo del cilindro de alta presión y la impulsa hacia la válvula unidireccional y la tubería de alta presión. El kit de reparación de baja presión se instala en el cuerpo de la válvula de retención y se ajusta firmemente al cilindro de alta presión a través de la tapa del extremo del cilindro.

15

Cuerpo de la válvula de retención

2

El cuerpo de la válvula unidireccional está equipado con un resorte de alta presión y un núcleo de válvula de alta presión, conectados detrás del cuerpo de la válvula de retención. El agua a alta presión se transfiere a la tubería de alta presión tras presionar el núcleo de la válvula. La conexión entre el cuerpo de la válvula unidireccional y la tubería de alta presión se fija mediante un manguito roscado de apriete.

16

Tapa del cilindro de alta presión

2

Hay un orificio de entrada de agua a baja presión en la tapa del cilindro de alta presión, y el cuerpo de la válvula de retención está conectado a un lado del mismo. Tras conectar la tubería de agua, el agua a baja presión entra en el cuerpo de la válvula de retención desde la tapa del cilindro de alta presión y luego en el cuerpo del cilindro de alta presión.

17

Kit de reparación de válvula de retención

2

Se compone de un núcleo de válvula de alta presión, una almohadilla de válvula, un resorte, una placa de válvula de baja presión, una tapa de válvula, tornillos y una junta tórica, lo que permite que el agua a alta presión y el agua a baja presión fluyan en una dirección en el cuerpo de la válvula de retención y el cuerpo de la válvula unidireccional.

Observación

Esta lista utiliza como ejemplo la bomba de refuerzo de chorro de agua FLOW. Existen algunas inconsistencias en los estilos de cada marca, como el refuerzo estilo Jet Edge, que incluye los componentes mencionados. Otra diferencia radica en que su método de instalación del cilindro de alta presión es el de tensado por tirantes, que cuenta con 8 conjuntos de tirantes de cilindro de alta presión más que el chorro de agua FLOW.

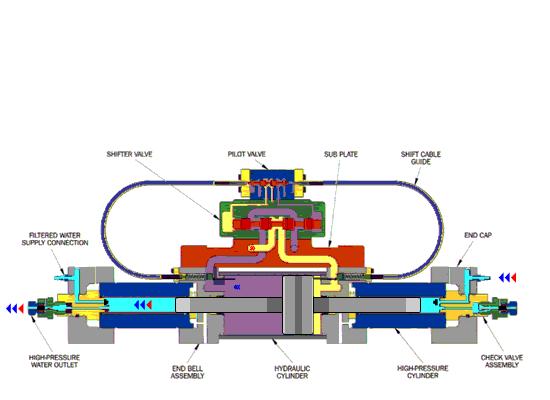

El conjunto de refuerzo, también llamado conjunto de bomba de refuerzo o generador de alta presión, está compuesto de varias partes diferentes y es la parte central del chorro de agua.
La solución de supercargador para equipos de chorro de agua a ultra alta presión diseñada por Flow Company en Estados Unidos es la solución de supercargador más madura del mundo hasta la fecha. Su principio es científico y fácil de entender, su estructura es compacta, sus accesorios son simples y es fácil de desmontar e instalar. El supercargador lanzado por nuestra empresa adopta la solución de diseño Flow y está compuesto por todos los accesorios originales importados. Tiene calidad confiable y rendimiento estable.Es una solución potenciadora para equipos de corte por chorro de agua con presión estable y corte de alta velocidad.





¿Qué es una válvula de retención de chorro de agua?
Una válvula de retención de chorro de agua es una válvula que se utiliza para evitar el reflujo de agua y se utiliza comúnmente en máquinas de corte por chorro de agua.




¿Cuál es la función de una válvula de retención de chorro de agua?
La válvula de retención de chorro de agua puede evitar que el agua fluya hacia atrás y proteger la máquina de corte por chorro de agua y el cabezal de corte de agua para que no sean destruidos por el flujo de agua.




¿Cómo funciona una válvula de retención de chorro de agua?
La válvula de retención de chorro de agua utiliza el principio de válvula antirretorno para evitar el reflujo. Cuando la máquina de chorro de agua recibe agua con normalidad, la válvula se abre y el agua fluye directamente a través de ella. Cuando se interrumpe el suministro de agua, la válvula se cierra para evitar el reflujo.




¿Dónde está instalada la válvula de retención de chorro de agua?
La válvula de retención de chorro de agua generalmente se instala aguas abajo de la salida de agua de la máquina de corte por chorro de agua, y también se puede instalar en la entrada de agua del cabezal de corte por chorro de agua.




¿Cómo realizar el mantenimiento de una válvula de retención de chorro de agua?
Limpie el interior de la válvula de retención de chorro de agua con regularidad y compruebe que las piezas estén en buen estado. Si están desgastadas, deben reemplazarse oportunamente. Si no se utiliza durante un período prolongado, puede desmontarla para limpiarla y prevenir la oxidación, garantizando así su correcto funcionamiento.







La válvula de retención para chorro de agua es una válvula especial que se utiliza principalmente en la tecnología de chorro de agua para evitar el reflujo del agua. Se caracteriza por su estructura simple, rendimiento estable, resistencia a altas presiones y a la corrosión, entre otras características, lo que la hace ideal para equipos de chorro de agua de alta presión, alto caudal y alto impacto.







La estructura principal de la válvula de retención de chorro de agua incluye el cuerpo, el disco y el resorte. El cuerpo es la parte principal de la válvula, con canales de flujo en su interior para el flujo de agua. El disco es un componente clave para controlar el flujo de agua. Puede moverse hacia arriba y hacia abajo en el cuerpo para cambiar la dirección del flujo. El resorte es un componente auxiliar de la válvula, que proporciona la fuerza de reposición del disco, cerrándola automáticamente cuando no se requiere flujo de agua.







El principio de funcionamiento de la válvula de retención de chorro de agua es muy sencillo. Cuando el agua entra por la entrada, el resorte empuja el disco de la válvula hacia arriba, permitiendo que el agua fluya suavemente por el canal del cuerpo de la válvula. Cuando el agua sale por la salida, el resorte empuja el disco de la válvula hacia abajo, cerrando el canal de flujo e impidiendo el retorno.







La válvula de retención de chorro de agua es ampliamente utilizada y se puede aplicar a varios equipos de chorro de agua, como máquinas de corte por chorro de agua, equipos de chorro de agua, máquinas de limpieza de alta presión, etc. Puede proporcionar un control confiable del flujo de agua para garantizar el funcionamiento normal del equipo y la estabilidad del flujo de agua.







Tenga en cuenta que los diferentes modelos y marcas de válvulas de retención de chorro de agua pueden tener diferentes diseños y características de rendimiento. Consulte el manual del producto y la documentación técnica relacionada para obtener información sobre su uso específico.
