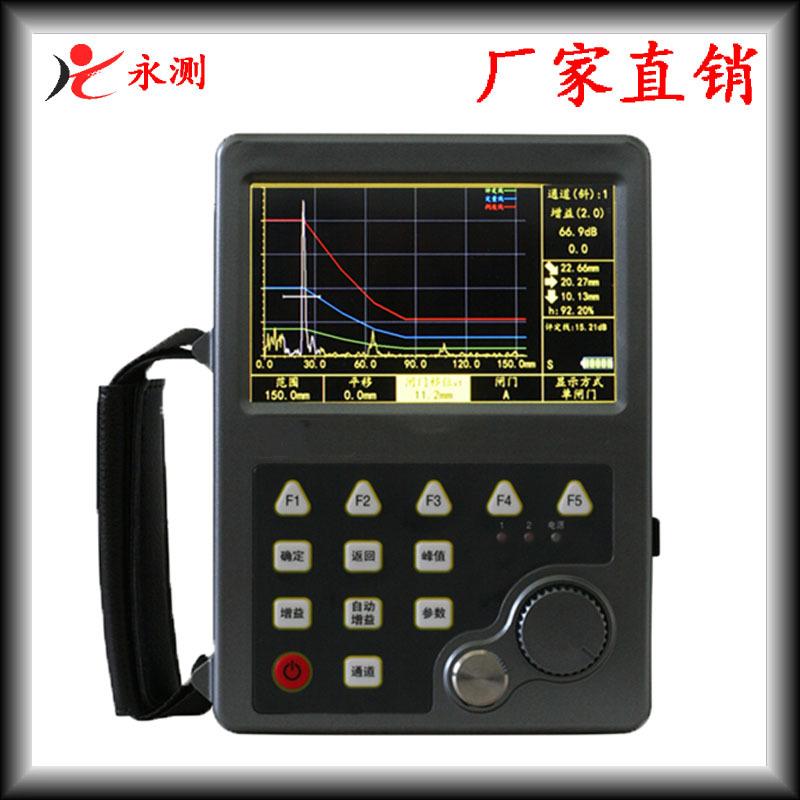

Detector ultrasónico digital de fallas TSUT-460, detector de fallas ultrasónico digital de grietas en soldadura de metal, detector de fallas ultrasónico digital, soldadura

Jinan Yongce Industrial Equipment Co., Ltd. produce Detector de fallas ultrasónico digital TSUT-460 soldadura de metal grieta detector de fallas ultrasónico digital soldadura

I. Descripción general:

Serie TSUT-460: Rendimiento Superior y Funciones Potentes

El detector de fallas y medidor de espesor serie TSUT-460 integra detección de fallas ultrasónica, medición de espesor ultrasónica y medición de espesor de penetración ultrasónica. Tiene múltiples funciones como WIFI, HDMI y filtrado digital. Es adecuado para la detección ultrasónica de defectos superficiales e internos de materiales metálicos y no metálicos en el campo industrial. El diseño cumple con los requisitos de ergonomía, es simple e intuitivo, conveniente y práctico. Proporciona un nivel muy alto de detección de fallas a través de operaciones básicas sencillas. Inspectores ultrasónicos experimentados o nuevos pueden usar este detector de fallas con facilidad.

La máquina integrada de detección de defectos y medición de espesor de la serie TSUT-460 integra tecnologías modernas de alta tecnología como la detección ultrasónica de defectos, la medición de espesor, la computadora, la electrónica, el molde y la tecnología, logrando una combinación perfecta de estas tecnologías de alta tecnología. Proporciona a la industria una máquina integrada de detección de defectos y medición de espesor con un rendimiento superior y funciones más potentes.

Puede ser ampliamente utilizado en diversos campos como el petróleo, la industria química, la metalurgia, la construcción naval, la aviación, la aeroespacial, etc.

2. Características Destacadas

Tamaño pequeño y peso ligero, las dimensiones generales de la máquina son 180×130×40 mm y el peso, incluida la batería, es de solo 0,75 kg, lo que la hace extremadamente cómoda de operar y transportar;

n Estándares de la industria nacional e internacional incorporados

El instrumento tiene 11 conjuntos de estándares nacionales integrados, compatibles con el estándar europeo EN12668-1:2010, conveniente para configurar varios parámetros de DAC y curvas AVG;

n Alta precisión y sensibilidad en la detección de defectos

Tiene función de filtrado digital y puede seleccionar bandas de frecuencia con precisión. Especialmente al probar materiales de grano grueso, como piezas fundidas, puede filtrar el ruido y realizar un análisis inteligente, haciendo invisibles los defectos sutiles.

n La medición de espesor de alta precisión puede penetrar los recubrimientos

El instrumento viene con un bloque de prueba de calibración para el medidor de espesor. Tiene una interfaz de software independiente para la operación del medidor de espesor, una precisión de medición de espesor de 0.01 mm y una función de penetración de recubrimiento, que puede penetrar fácilmente un recubrimiento de 1 mm de espesor para obtener el valor de espesor preciso de la pieza de trabajo debajo del recubrimiento;

n Pantalla de alta definición, puedes ajustar el estilo de la interfaz a voluntad

Pantalla LCD TFT a color verdadero panorámica de alta resolución de 5,0 pulgadas (800×480), con diferentes estilos de interfaz para elegir según el entorno de uso, brillo de LCD ajustable, visualización de forma de onda delicada, menú maestro-esclavo, cambio libre entre idiomas chino e inglés, y énfasis en la experiencia del usuario;

n Función de grabación de video con almacenamiento masivo de datos

Todo el proceso de detección de defectos se puede grabar, se puede realizar la reproducción de formas de onda y se puede lograr el almacenamiento y la gestión de datos digitales. Proporciona condiciones convenientes para los principiantes en detección de defectos y el análisis de resultados de detección de defectos; también admite la expansión FT, que puede realizar el almacenamiento masivo de datos de detección de defectos;

n Interfaz HDMI soporta uso docente

A través de la interfaz HDMI, se puede conectar a dispositivos multimedia como proyectores, lo cual es conveniente para la enseñanza en colegios e institutos de investigación científica;

n Comunicación WIFI para verificar los resultados de la detección de fallas en cualquier momento y en cualquier lugar

Con la función de red inalámbrica, el instrumento y el teléfono móvil se pueden conectar. Se puede acceder al instrumento de forma remota a través del teléfono móvil para consultar archivos de almacenamiento estático;

n Diseño de bajo consumo de energía y rendimiento fiable

Diseño de ahorro de energía, puede funcionar continuamente durante más de 10 horas, el módulo de batería de litio de alto rendimiento es fácil de desmontar y montar.

Rendimiento superior

n Varios módulos de función de detección

El módulo de función de almacenamiento continuo puede realizar la grabación de la forma de onda de todo el proceso de escaneo, lo que es particularmente adecuado para el almacenamiento, análisis y demostración de enseñanza de datos de detección de defectos; el módulo de función de escaneo B en tiempo puede realizar la evaluación rápida de la medición del espesor de corrosión; el módulo de función profesional AWS D1.1 es adecuado para la inspección y evaluación de soldaduras de estructuras de acero.

n Múltiples funciones de operación de detección:

La función de memoria de pico puede registrar dinámicamente la información del punto pico de la forma de onda actual en tiempo real, facilitando la calibración del instrumento y la detección de fallas. La función de búsqueda de pico puede realizar la búsqueda automática de picos mediante compuertas, haciendo las operaciones de detección más convenientes. La función de ganancia automática puede aumentar automáticamente la amplitud dentro de la compuerta al 80%. La función de comparación de formas de onda puede facilitar a los usuarios la observación y comparación de los cambios sutiles entre los ecos de detección normales y los ecos de detección anormales. La función de expansión de forma de onda permite ver los detalles del eco en tiempo real. Tiene una función de envolvente de eco para lograr un análisis avanzado de las categorías de defectos.

n Función de calibración automática

Calibra automáticamente la velocidad del sonido del material, el retraso de la sonda y el valor K de la sonda; producción y aplicación convenientes de curvas DAC y AVG; la producción de curvas DAC está integrada en estándares nacionales e internacionales como ASME, ASME III, JIS, EN1712, GB/T11345, NB/T47013.3, y puede personalizar hasta 7 parámetros de curva DAC, lo que facilita enormemente a los usuarios la selección rápida de parámetros de curva DAC; función de tabla de consulta de sensibilidad de la curva DAC, conveniente para que los estudiantes vean el equivalente de sensibilidad de la producción de la curva DAC y llenen informes; diseño del proceso de operación del software, ajuste automático de parámetros, incluso los principiantes pueden dominar rápidamente los métodos básicos de operación de detección de fallas.

Función de prueba automática

El rendimiento del instrumento se prueba automáticamente, lo que permite a los usuarios medir rápidamente indicadores importantes de rendimiento del instrumento, como la linealidad horizontal y la linealidad vertical.

Tecnología de excitación de onda cuadrada

La tecnología avanzada de excitación de onda cuadrada tiene una excelente penetración y relación señal/ruido para detectar materiales de alta atenuación o piezas de trabajo gruesas; el ancho de pulso de excitación ajustable, el voltaje de excitación y la resistencia de amortiguación permiten una mayor resolución en la detección de piezas de trabajo delgadas y materiales compuestos.

3. Parámetros de funcionamiento：

principio de funcionamiento Ultrasonido (Pulso-Eco/Eco-Eco)

Error del atenuador Cada 12dB ± 1dB

error de linealidad vertical ≤3%

Error lineal horizontal ≤0,5%

Rango dinámico ≥30 dB

Margen de sensibilidad de detección de fallas ≥65 (sonda 2.5Z20N) dB

Resolución de zona lejana ≥26dB

Nivel de ruido eléctrico ≤10（1 ～ 4MHz）%

Ruido de entrada equivalente ＜80×10-9V/√Hz

Rango de frecuencia de operación 0.5～ 20 MHz

Frecuencia de repetición de pulsos 20～ 1000 Hz, paso 1 Hz

Tensión de pulso 25～400V ajustable, paso 25V

Ancho de Pulso Onda cuadrada, ancho de onda cuadrada ajustable de 30 a 1000 ns, paso de 0.1 ns

Resolución de placa delgada ≤3 (sonda 5C10N) mm

Rango de detección 0～ 14000 mm (onda longitudinal de acero)

Cambio de pulso -45～ 1000 (onda longitudinal de acero) mm

Punto cero de la sonda 0～ 800μs

velocidad del sonido del material 300～ 15000m/s

Adaptación de impedancia 50, 100, 150, 400Ω cuatro velocidades opcionales

inhibición 0～ 80%

Método de detección Detección negativa, detección positiva, detección bidireccional, filtrado, detección de RF

Ajuste de Ganancia 0～ 110dB: Ajuste en pasos de 0.1/1/2/6

AWS D1.1/D1.5 Cálculo de grados de soldadura para estructuras de acero y puentes según D1.1/1.5 de la American Welding Society (AWS)

DACFunción Para crear, configurar y aplicar curvas DAC

PromedioFunción Se utiliza para crear, configurar y aplicar curvas AVG

Función de captura de pantalla Guarde la pantalla del instrumento como una imagen y expórtela a una unidad flash USB

Reproducción dinámica Tarjeta TF expandible, almacenamiento masivo

puerta Modo de puerta: desactivado/entrada/salida

almacenamiento 1000Un conjunto de conjuntos de datos, que incluye configuraciones del instrumento, estado de detección de fallas, gráficos de eco, etc.

Función de ganancia automática Ajusta automáticamente la amplitud del eco dentro de la puerta a la amplitud especificada

Función de memoria de valor pico Mostrar la envolvente de la forma de onda

Función de congelación Congelar la forma de onda de la pantalla

Función de corrección automática Utilizado para calibrar la velocidad del sonido del material y el punto cero de la sonda, modo de calibración: velocidad del sonido + punto cero / velocidad del sonido / punto cero

Función de medición de ángulos Para medir el ángulo de la sonda

Rango de espesor Modo normal 0.75-300mm Recubrimiento de penetración 2-150 mm (dependiendo de la sonda, el material que se mide y la condición de la superficie)

Error de espesor ±(1%H＋0.1)mm, H es el espesor real del objeto que se está midiendo

Horario de funcionamiento ≥9 V

Voltaje de funcionamiento 15～ 19V (alimentación externa, CC), 12V (batería, CC)

Temperatura de funcionamiento -10～ 40℃

peso Aproximadamente 0.9 kg (incluida la batería)

dimensión física 180×130×40 mm (alto×ancho×profundidad)

4. Accesorios estándar (para detección de fallas):

Máquina integrada de detección de defectos y medición de espesor	1torre	Q9-Q9Línea de sonda	2banda
Adaptador de corriente	1Solo	Manual de instrucciones en papel	1Libro
Batería de litio especial	1pedazo	Certificado	1abierto
2.5P20Sonda recta	1individuo	Tarjeta de garantía	1abierto
5P13x13Sonda angular	1individuo	Caja de instrumentos	1Solo
