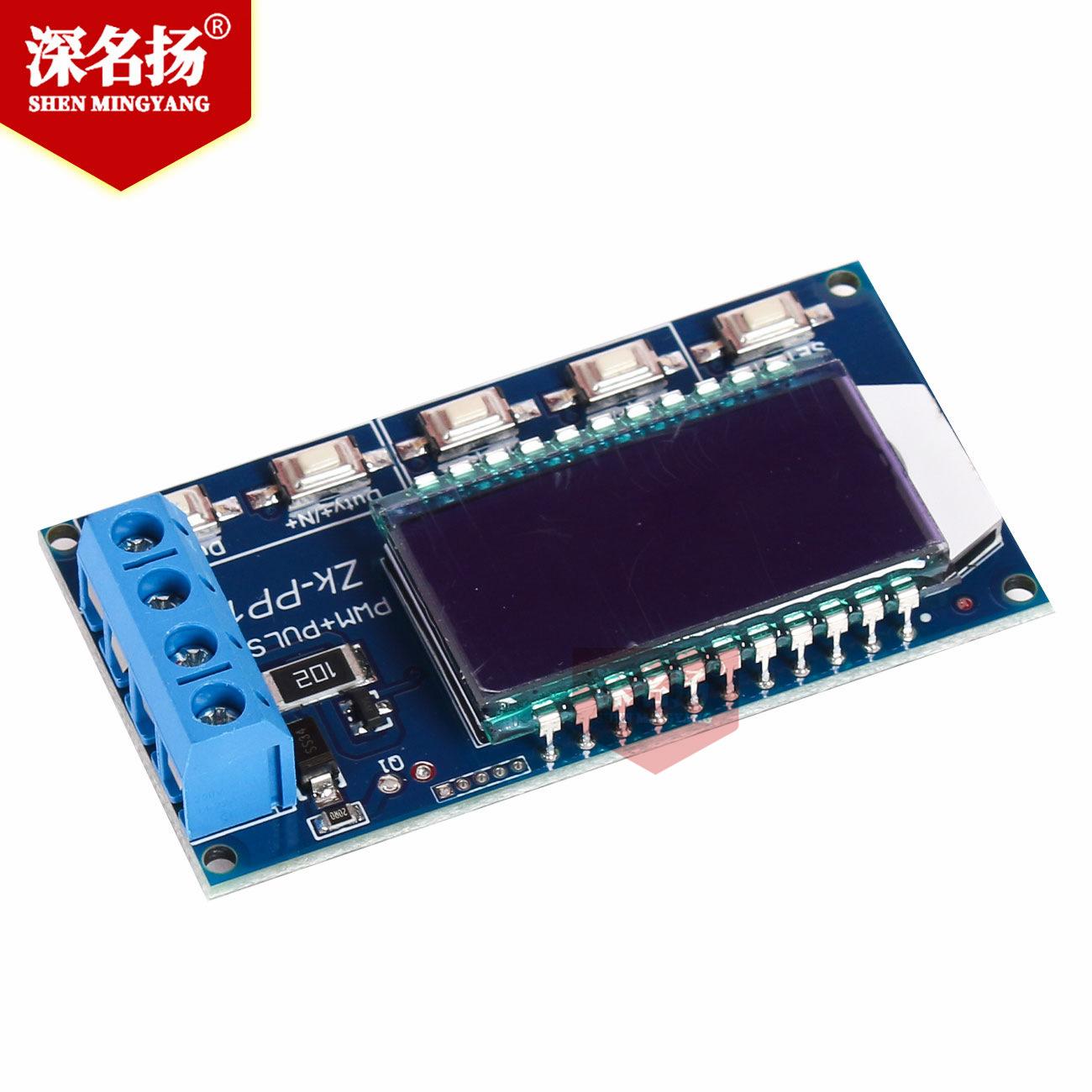

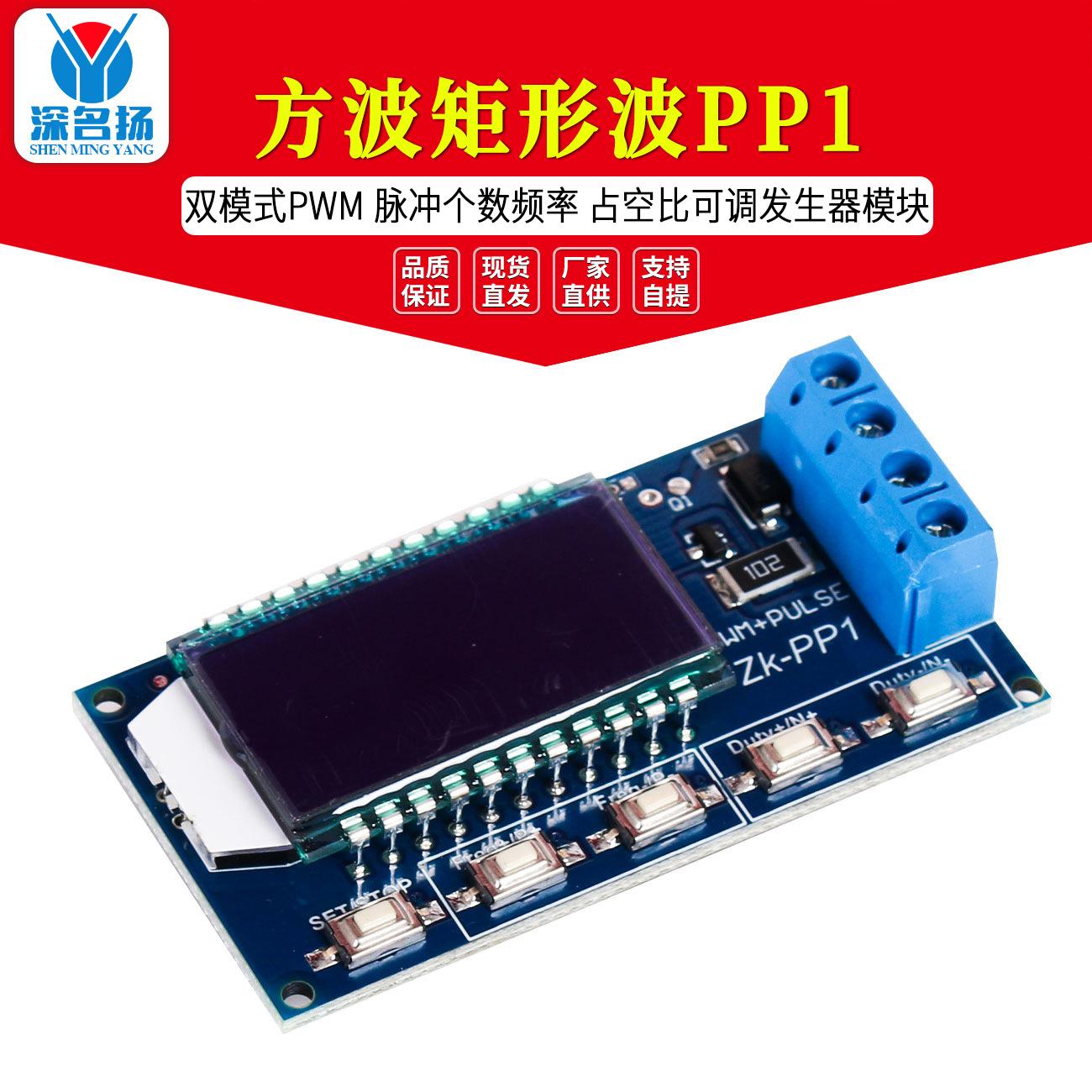

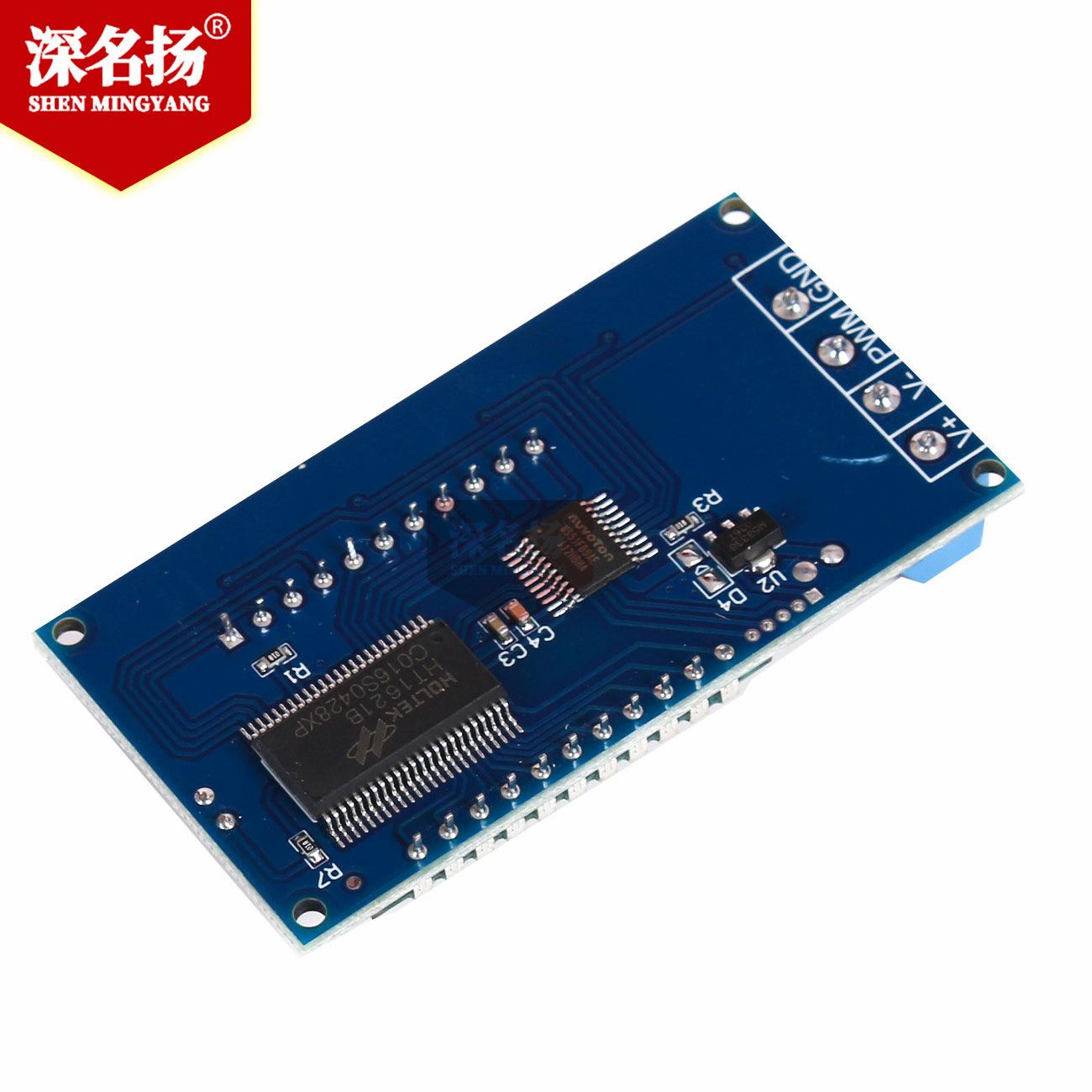

Módulo generador de onda cuadrada y rectangular PP1 de modo dual con ciclo de trabajo y frecuencia de pulso PWM ajustable

¡¡¡Una variedad de escenarios prácticos!!!

1.PWMGenerador de señales, generador de señales de onda cuadrada y onda rectangular

2.Se utiliza para generar señales de ondas cuadradas u rectangulares para controlar motores de CC o controladores de motores paso a paso;

3.El controlador correspondiente puede realizar funciones de atenuación, regulación de velocidad, control de válvulas solenoides, etc., pero no puede controlar directamente cargas como válvulas solenoides de motores de lámparas.

1.Características destacadas del producto:

1.1Hay dos modos disponibles:

modulación por ancho de pulsos (PWM)Modo - Frecuencia(Continuo), ciclo de trabajo, número de pulsos son ajustables;

LEGUMBRESModo de pulso: el tiempo de ancho de pulso positivo, el tiempo de ancho de pulso negativo, el tiempo de inicio retrasado y el número de pulso son ajustables.

1.2 Con botones de inicio y parada, puede controlar la salida y parada de la señal.

1.3 Entrada de voltaje amplio3,3-30 V,Con protección de conexión anti-reversa,5,08 mmCableado de terminales

2.Parámetros técnicos:

2.1Voltaje de trabajo: 3,3 ~ 30 V, con protección de conexión inversa

2.2Rango de frecuencia: 1 Hz ~ 150 KHz, precisión de aproximadamente el 2 %

2.3Rango de ciclo de trabajo: 0-100%, paso del 1%

2.4Número de pulsos: 1-9999, o infinito (El display '----' representa el infinito）

2.5Tiempo de salida de retardo: 0,000 s-9999 s, configuración mínima 1 ms

2.6Longitud de ancho de pulso positivo y negativo: 0,000 s-9999 s, la configuración mínima es 1 ms

2.7Capacidad de transporte de señal: menos de 30 mA

2.8Amplitud de la señal de salida: La amplitud es igual a la tensión de alimentación.

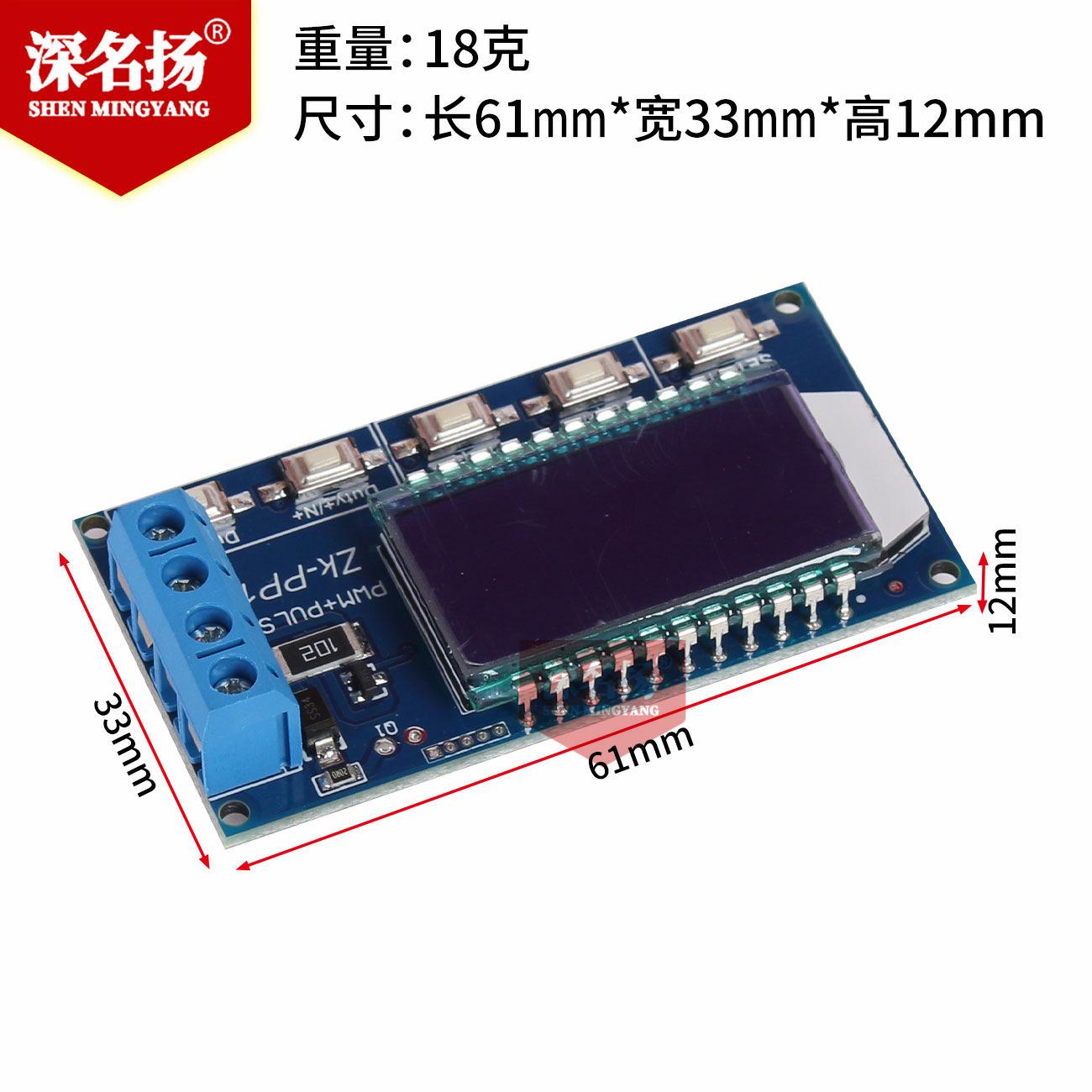

2.9 Tamaño del producto: 60 mm x 32 mm x 10 mm

2.10Peso del producto: 18 g

2.11Embalaje: Bolsa antiestática

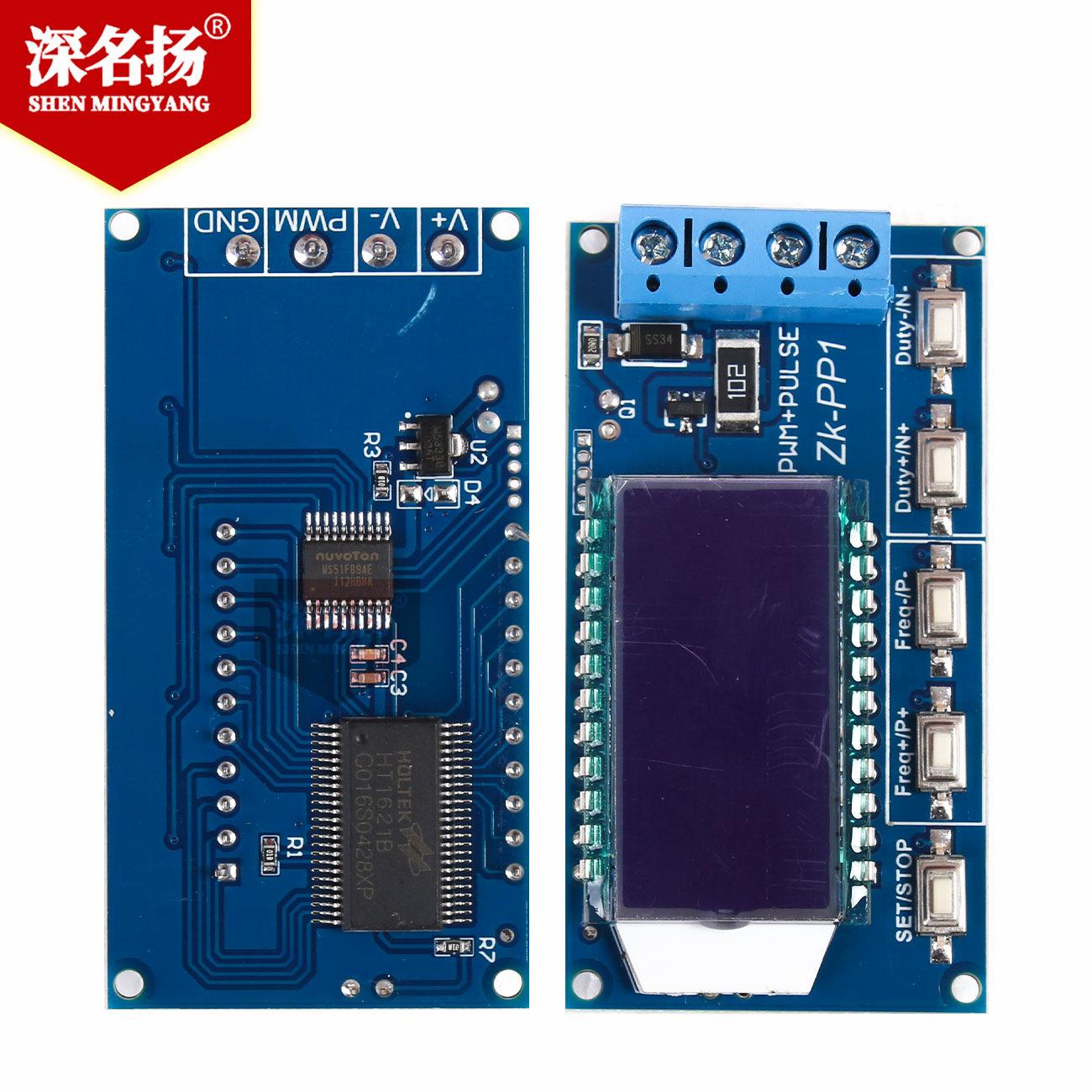

3.Descripción del módulo:

3.1Instrucciones de funcionamiento de las teclas

3.2 PWMmodelo（La pantalla tiene "%" para el modo PWM）

El modo predeterminado de fábrica es el modo PWM. Los botones FREQ+ y FREQ- configuran la frecuencia, y los botones DUTY+ y DUTY- configuran el ciclo de trabajo. Pulse brevemente el botón STOP para controlar la salida o detener la señal. Al detenerse, la salida es 0 y la pantalla muestra"AFUERA"La marca indica salida, de lo contrario la salida se detiene; la frecuencia predeterminada de fábrica es 1 KHZ y el ciclo de trabajo es del 50%.

Si necesita cambiar al modo PULSE, mantenga presionado el botón SET (más de 6 segundos) sin soltarlo, verá que la pantalla cambia y el “%” desaparece, indicando el modo PULSE.

3.3 PULSOModo pulso（Si no hay "%" en el lado derecho de la pantalla, indica modo PULSO.）

P+Los botones P y N se utilizan para configurar el tiempo de ancho de pulso positivo, que se muestra en la línea superior de la pantalla LCD. Los botones N+ y N se utilizan para configurar el tiempo de ancho de pulso negativo, que se muestra en segundos en la línea inferior de la pantalla LCD. Pulse brevemente el botón STOP para controlar la salida o la detención de la señal. Al detenerse, la salida es 0 y la pantalla muestra"AFUERA"La marca indica salida, de lo contrario la salida se detiene; el ancho de pulso positivo predeterminado de fábrica es 0,5 segundos y el ancho de pulso negativo es 0,5 segundos.

Configuración del número de pulsos y el tiempo de retardo: en el modo PULSO,Mantenga presionado el botón SET durante 2 segundos y luego suéltelo.，Ingrese a la interfaz de configuración del número de pulso y el tiempo de retardo, la pantalla muestra SET y el pulso de salida se apagará y borrará después de ingresar; presione los botones P+ y P- para configurar el tiempo de retardo, y los botones N+ y N- para configurar el número de pulsos. El tiempo de retardo predeterminado de fábrica es 0 segundos y el número de pulsos es infinito (se muestra ----); luego presione y mantenga presionado el botón SET durante 2 segundos para volver automáticamente a la interfaz de pulso, presione el botón STOP y, después del tiempo de configuración del retardo, comenzará a enviar el número de pulsos establecido. Si se envía el número de pulsos, emitirá automáticamente 0. Si no se envía durante el período, al presionar el botón STOP se apagará y borrará el pulso de salida, y se enviará el número de pulsos establecido cada vez que se inicie.

3.4Ejemplos de funcionamiento de la aplicación

3.4.1 PWMSalida 20 KHZ, ciclo de trabajo del 60 %: seleccione el modo PWM, configure la frecuencia en 20,00 y el ciclo de trabajo en 060 %.

3.4.2La salida se activa durante 0,6 segundos, se desactiva durante 0,2 segundos y se repite en bucle infinitamente: seleccione el modo PULSE, configure el ancho de pulso positivo en 0,600, el ancho de pulso negativo en 0,200, el tiempo de retardo en 0,000 y el número de pulsos en ----.

3.4.3Encienda o presione el botón de inicio, demore 5 segundos, luego el extremo de salida se enciende durante 0,6 segundos, se apaga durante 0,2 segundos y se repite infinitamente: seleccione el modo PULSO, configure el ancho de pulso positivo en 0,600, el ancho de pulso negativo en 0,200, el tiempo de retardo en 5,000 y el número de pulsos en ----.

3.4.4Después de encender o presionar el botón de inicio, hay un retraso de 5 segundos y luego se emiten 100 pulsos de nivel alto de 10 ms y nivel bajo de 10 ms: seleccione el modo PULSO, configure el ancho de pulso positivo en 0.010, el ancho de pulso negativo en 0.010, el tiempo de retraso en 5.000 y el número de pulsos en 0100.

3.4.5El retraso de encendido es de 10 segundos, y luego la señal se emite de forma permanente: seleccione el modo PULSO, configure el ancho de pulso positivo en un número mayor que 0, configure el ancho de pulso negativo en 0, configure el tiempo de retraso en 10,00 segundos y el número de pulsos es infinito (----).

3.4.6 Para otras aplicaciones, puede explorarlas usted mismo o consultar con el servicio de atención al cliente.

No se perderán todos los parámetros de configuración cuando se apague el dispositivo.
