Máquina de prueba de torsión de resorte, máquina de prueba de torsión de resorte de 200 NM, máquina de prueba de torsión automática controlada por microcomputadora

Producido por Jinan Yongce CompanyMáquina de prueba de torsión de resortes, máquina de prueba de torsión de resortes de 200 NM, máquina de prueba de torsión totalmente automática controlada por microcomputadora

1. Introducción del producto:

La máquina de prueba de torsión de resorte controlada por microcomputadora serie TNZ-W está compuesta por sistema de carga, sistema de transmisión, sistema digital de adquisición y procesamiento de datos y sistema de control y visualización de medición por computadora, etc. Es adecuada para la prueba de rendimiento mecánico de torsión estática de varios resortes de torsión, elementos elásticos, etc. La máquina adopta una estructura horizontal, control por software de computadora y visualización en pantalla, sistema de prueba de precisión FTS, y adopta transmisión por reductor. Tiene las características de carga uniforme y estable, sin fenómeno de impacto y adquisición y control precisos de datos.
2. Función de prueba experimental:
La plataforma operativa china Windows7, 8, realiza varios controles de par, ángulo de torsión y deformación. Utilizando el sistema operativo tipo ventana con una interfaz gráfica, se pueden configurar la pantalla de visualización y el panel de operación; se pueden establecer la velocidad de prueba y varios parámetros de control; se pueden mostrar en tiempo real el par, el par máximo, la rigidez torsional, el ángulo de torsión, la velocidad de torsión, etc., y se pueden mostrar en tiempo real varios gráficos de parámetros relevantes del proceso de prueba; se puede realizar el diagnóstico del sistema y se pueden mostrar los resultados del diagnóstico.
Toda la máquina utiliza un sistema de control de CA totalmente digital y un sistema de detección y prueba de precisión FTS. El codificador fotoeléctrico recopila el ángulo de torsión de la muestra, y el sensor de torsión bidireccional de alta precisión detecta el par de la probeta.
3. Estándares de adaptación:
1. JB/T9370-2007 Requisitos Técnicos para Máquinas de Ensayo de Torsión
2. GB10128-2007 "Método de prueba de torsión a temperatura ambiente para materiales metálicos"
3. JJG269-2006 "Reglamento de Verificación para Máquinas de Ensayo de Torsión"
4. Los usuarios también pueden proporcionar otros estándares técnicos, como ISO, ASTM, DIN, EN, etc., e implementar el control del método de prueba y la recopilación y el procesamiento de datos relacionados según los estándares proporcionados por los usuarios.
4. Principales indicadores técnicos:
1. Par máximo: 200N.m;
2. Rango de medición de par: 2~200N.m
3. Resolución de par: 0.01Nm
4. Nivel de precisión: Nivel 1
5. Error relativo de indicación de par: mejor que ±1% de la indicación
6. Rango de medición del ángulo de torsión: ilimitado
7. Distancia de movimiento entre los mandriles: 0-260mm
8. Precisión de coaxialidad entre dos accesorios: ≤Φ0.2mm dentro de 1000mm
9. Velocidad de torsión: 1°-720°/min, regulación de velocidad continua
10. Error relativo de la velocidad de torsión: dentro de ±1% del valor establecido
11. Voltaje de alimentación: AC220V 50Hz
12. Dirección de torsión: avance y retroceso
V. Rendimiento y características principales:
1. Máquina principal: Adopta una estructura horizontal, y la estructura principal adopta una estructura de marco para garantizar la rigidez de toda la máquina. Un extremo de la mordaza adopta un mandril de tres mordazas, y el otro extremo adopta acero estructural aleado de alta calidad para asegurar su vida útil. La instalación y extracción del espécimen son convenientes y rápidas. El extremo móvil del mandril adopta un riel circular lineal, que es fácil de mover y tiene alta precisión.
2. Sistema de accionamiento: accionado por un sistema de control de CA totalmente digital, con un amplio rango de ajuste de velocidad y carga uniforme y estable.
3. Sistema de transmisión: Adopta transmisión por reductor para garantizar uniformidad, estabilidad y precisión de transmisión, y se puede ajustar manualmente arbitrariamente dentro del espacio horizontal.
4. Sistema de medición y visualización: La máquina utiliza un codificador fotoeléctrico para recopilar el ángulo de torsión de la muestra, y un sensor de par de alta precisión para recopilar el par de la muestra. La pantalla del ordenador muestra el par, el ángulo de torsión, la deformación por torsión y varias curvas de la muestra.
5. Operación del software: El modo de control adopta un sistema de configuración de experto inteligente. Los usuarios pueden compilar el método de control del proceso de prueba según sus requisitos reales y completar la prueba automáticamente.
6. Sistema de prueba de precisión FTS:
1) Puesta a cero automática: Cuando la computadora de control principal recibe el comando de inicio de prueba, el sistema de medición se pondrá a cero automáticamente;
2) Proceso de prueba: El proceso de prueba, la medición, la visualización, el análisis, etc. son todos completados por una microcomputadora
3) Software de prueba: Interfaz de usuario de Windows 7 chino, Win8, indicaciones de menú, selección con el ratón, operación simple y conveniente.
4) Modo de visualización: los datos y las curvas se muestran dinámicamente durante el proceso de prueba, y las curvas se escalan automáticamente. Puede elegir curvas como par-tiempo, par-ángulo de torsión y ángulo de torsión-tiempo;
5) Reproducción de resultados: los resultados de la prueba se pueden almacenar y acceder a voluntad, y la curva de datos se puede reanalizar;
6) Recorrido de curva: Una vez completada la prueba, puede usar el ratón para encontrar el valor de fuerza y los datos de deformación del punto de la curva de prueba punto por punto, y es conveniente y práctico obtener los parámetros de prueba de diversos materiales;
7) Comparación de resultados: Se pueden superponer, reproducir y ampliar parcialmente curvas características de múltiples muestras en diferentes colores para lograr el análisis y la comparación de un grupo de muestras;
8) Prueba por lotes: Para muestras con los mismos parámetros, se puede probar un lote de muestras en secuencia después de configurarlas una vez;
9) Informe de prueba: Los datos de prueba se procesan y muestran automáticamente, y se puede imprimir el informe de prueba que cumple con los estándares nacionales, incluyendo la fecha de prueba, número, material, torsión, etc. El informe de prueba se puede programar e imprimir en el formato requerido por el usuario;
10) Protección contra sobrecarga: Con función de protección contra sobrecarga: apagado automático cuando la carga máxima excede 3-10%, protección electrónica y mecánica de dos niveles, previniendo eficazmente que la sobrecarga dañe el sensor;
11) Diagnóstico automático: El sistema tiene una función de diagnóstico automático, que verifica regularmente el sistema de medición y el sistema de accionamiento por sobrevoltaje, sobrecorriente, sobretemperatura, etc. Si ocurre una situación anormal, se apagará automáticamente e implementará la protección;
12) Guardado automático: Los datos de prueba y las condiciones de prueba se guardan automáticamente para evitar la pérdida de datos debido a un fallo repentino de energía o por olvidar guardar;
13) Varias operaciones requeridas por el experimento se pueden realizar en el panel de operación de la máquina experimental, y las operaciones correspondientes también se pueden realizar en la computadora conectada;
14) Tiene las funciones de seguimiento y medición automáticos del valor de la fuerza de torsión y el ángulo de torsión, indicación de la velocidad de carga y retención del valor máximo.
15) El sistema independiente de adquisición y procesamiento de datos digitales FTS también puede usar control por computadora, adquisición, análisis y procesamiento de datos de prueba. Los datos de prueba y las curvas se muestran dinámicamente durante la prueba. El procesamiento automático y la visualización de los datos de prueba se completan mediante microcomputadora, dibujando curvas par-ángulo de torsión, par-tiempo, conectándose a la impresora e imprimiendo informes de prueba de normas nacionales compuestas como fecha de prueba, número, material, torsión, resistencia, etc., con medición automática de seguimiento del valor de la fuerza de torsión y el ángulo de torsión, indicación de la velocidad de carga y retención de pico, etc.
16) Banco de trabajo móvil libremente, adecuado para especímenes de varias longitudes;
17) Paquete de software de máquina de ensayo de torsión FTS preinstalado bajo el sistema operativo Windows, que puede realizar pruebas según las normas nacionales o las normas proporcionadas por los usuarios, y también cumple con las normas ASTM, DIN, JIS, ISO, EN y otras.
18) El modo de control adopta un sistema de configuración experta inteligente, y los usuarios pueden compilar el método de control del proceso de prueba según sus requisitos reales y completar la prueba automáticamente.
19) Los datos de prueba se gestionan utilizando una base de datos para facilitar la consulta y el mantenimiento.
7. Sistema de protección de seguridad: protección contra sobrecarga, sobrecorriente, sobretensión, subtensión, sobrevelocidad, anomalías y otras protecciones.
6. Configuración principal de la máquina
1. Host horizontal 1 juego
2. Motor paso a paso digital 1 juego
3. Controlador de motor AC 1 juego
4. Sensor de medición de ángulo de torsión 1
5. Sensor de par bidireccional de alta precisión 1 pieza
6. Rieles lineales y circulares de precisión 2 pares
7. Reductor especial 1 juego
8. Sistema de prueba de precisión FTS 1 juego
9. Software de prueba de torsión FTS 1 juego
10. CD de respaldo 1 juego
11. Computadora Lenovo 1 juego
Monitor LCD de 12.19 pulgadas 1 juego
13. Impresora de inyección de tinta a color HP A4 1 juego
14. Accesorio de torsión de resorte 1 juego
15. Datos técnicos (manual de instrucciones, manual de software, lista de embalaje, certificado de conformidad, etc.) 1 juego

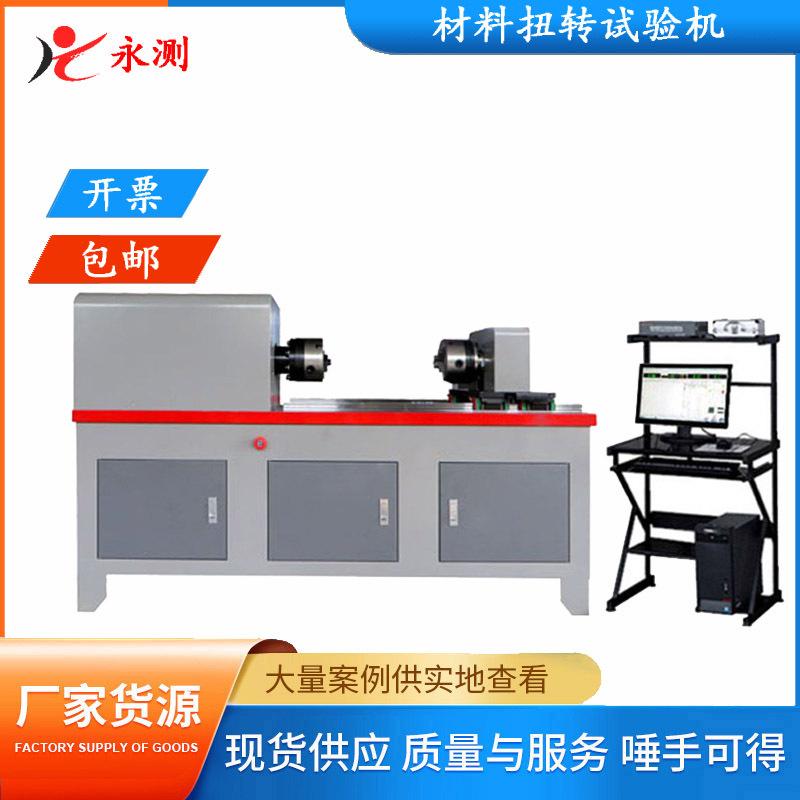

7. Fotos actuales:
