Máquina Electrónica de Tracción Tipo Pórtico Controlada por Microcomputadora de 50 kN, Máquina de Ensayo Mecánico de Rendimiento de Doble Espacio Tracción-Compresión



La máquina de prueba es aplicable a las siguientes normas: GB/T3159-2008 "Máquina de prueba hidráulica", GB/T228-2010 "Método de prueba de tracción a temperatura ambiente para materiales metálicos", etc.Al mismo tiempo, puede realizar pruebas y procesamiento de datos según GB, ISO, JIS, ASTM, DIN y múltiples estándares proporcionados por los usuarios, y tiene buena escalabilidad.



1. Introducción



Esta máquina es un modelo de nueva generación lanzado por la empresa. Adopta control digital completo en todo el proceso de prueba, adopta un sistema de accionamiento de servocontrol de CA y tiene múltiples modos de control como fuerza, deformación, velocidad, posición, etc. La máquina es fácil de operar, con alta precisión, amplio rango de velocidad, alta frecuencia de muestreo, y puede equiparse con múltiples sensores y accesorios, de modo que una sola máquina de prueba puede completar las funciones de múltiples máquinas de prueba. Si bien garantiza el nivel de funciones e indicadores, es más rápida que las máquinas importadas en términos de actualizaciones de software del equipo, expansión de funciones y servicio postventa. Los usuarios pueden comprar "máquinas importadas" al precio de máquinas nacionales.



II. Uso del equipo



Esta máquina puede realizar pruebas de rendimiento mecánico y análisis de tracción, compresión, flexión, cizalladura, pelado, desgarro, punzonado y otros en diversos metales, no metales y materiales compuestos. Es ampliamente utilizada en las industrias aeroespacial, petroquímica, fabricación de maquinaria, fabricación de vehículos, alambre y cable, fibra textil, plástico y caucho, cerámica, investigación agrícola, biotecnología, alimentación, embalaje farmacéutico, tubos de aluminio-plástico, puertas y ventanas de plástico, geotextiles, películas, madera, cartón, cajas de cartón, materiales y productos metálicos y otras industrias. Puede calcular automáticamente el valor de la fuerza de prueba, el valor de la fuerza de rotura, el límite elástico, los puntos de fluencia superior e inferior, la resistencia a la tracción, el esfuerzo a deformación constante, la deformación a esfuerzo constante, la resistencia a la compresión, la resistencia a la flexión, el módulo de elasticidad, el alargamiento y otros parámetros según las normas y las normas ISO, JIS, ASTM, DIN y otras, dibujar automáticamente varias curvas de prueba e imprimir automáticamente los informes de prueba. Es un equipo de prueba ideal para empresas industriales y mineras, supervisión técnica, inspección y arbitraje de productos básicos, institutos de investigación científica, colegios y universidades y otros departamentos.



① Medición de carga:



Utiliza celdas de carga importadas de alta estabilidad, tipo galga extensométrica, equipadas con controladores de medición de bajo ruido, baja deriva y alta resolución, sin graduación, y la resolución mínima puede alcanzar 1/500000 de la carga del sensor. El rango de medición efectivo es del 0.2%---99.99% de la carga del sensor, lo que puede asegurar que la precisión de la medición de fuerza dentro de este rango sea mejor que ±0.5% del valor indicado.



② Medición de deformación de la muestra: La medición de deformación de la muestra se logra mediante un sensor de desplazamiento y un controlador de medición, y la resolución de medición de deformación puede alcanzar 0.001 mm.



③ Medición del desplazamiento del haz: se utiliza un codificador fotoeléctrico importado para girar coaxialmente con el tornillo de transmisión, y el desplazamiento del haz (es decir, el desplazamiento entre los mandriles superior e inferior) se mide a través del controlador. La resolución puede alcanzar 0.001 mm. No solo puede controlar el desplazamiento, sino también usarse para la detección de la elongación por tracción de materiales de gran deformación.



2. Sistema de transmisión:



Adopta control servo de CA totalmente digital, motor servo de CA de alta frecuencia de respuesta, conectado al sistema de reducción, y acciona el husillo para girar y cargar a través de la correa dentada de arco síncrono. Tiene bajo ruido, transmisión suave, regulación de velocidad continua, y el rango puede alcanzar (0.01-500mm/min); y la precisión de velocidad está garantizada dentro de ±0.5%.



3. Portaequipajes:



La estructura del marco de la puerta es accionada por dos husillos de bolas sin juego para mover la viga central hacia arriba y hacia abajo para transferir la carga. Tiene una estructura razonable, buena rigidez y estabilidad, carga estable y larga vida útil.



4. Sistema de microcomputadora:



Una computadora se utiliza como la máquina de control principal para completar las funciones de configuración de la prueba de toda la máquina, control del estado de trabajo, adquisición de datos, procesamiento de cálculo, visualización e impresión de los resultados de la prueba; está equipada con el paquete de software inteligente versión china de Windows XP para la máquina de prueba, que puede medir y juzgar varios parámetros de rendimiento de diversas probetas de materiales según normas, estándares o estándares proporcionados por los usuarios, y realizar estadísticas y procesar los datos de la prueba; luego puede generar informes de prueba y patrones de curvas características en varios formatos requeridos.



5. Luminaria:

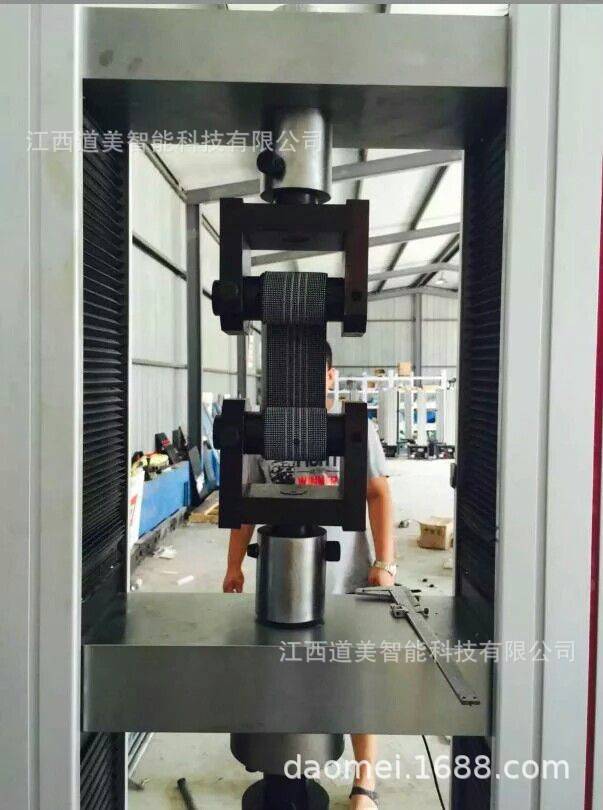

Para realizar la potente función de prueba de esta máquina, además de los accesorios básicos con diferentes cargas, también hay varios accesorios como accesorios de rueda excéntrica, accesorios de bobinado, accesorios autoblocantes, accesorios de sujeción, accesorios neumáticos, accesorios hidráulicos, etc., que se utilizan para pruebas de tracción, compresión, flexión, cizalladura, pelado, desgarro y otras pruebas de diversos materiales como láminas, cintas, alambres, láminas finas, tiras, fibras, placas, varillas, bloques, cuerdas, telas, redes, etc. Son intercambiables y los usuarios pueden elegir según sus necesidades.

El propósito principal

Esta máquina puede probar y analizar las propiedades mecánicas de metales, no metales y materiales compuestos, y se utiliza ampliamente en la industria aeroespacial, petroquímica, fabricación de maquinaria, plásticos y caucho, materiales de construcción cerámicos, materiales metálicos, ingeniería de la construcción y otras industrias, así como en universidades, centros de investigación científica, supervisión técnica, estaciones de inspección de calidad y otros departamentos. Puede realizar ensayos de tracción, compresión, flexión, cizallamiento y diversas pruebas de alta y baja temperatura según las normas GB/ISO/ASTM/JIS/DIN, entre otras. Además, puede detectar el límite elástico, la resistencia a la tracción (compresión, flexión), elongación, la resistencia no proporcional, el módulo elástico y otros parámetros.

Estructura del host

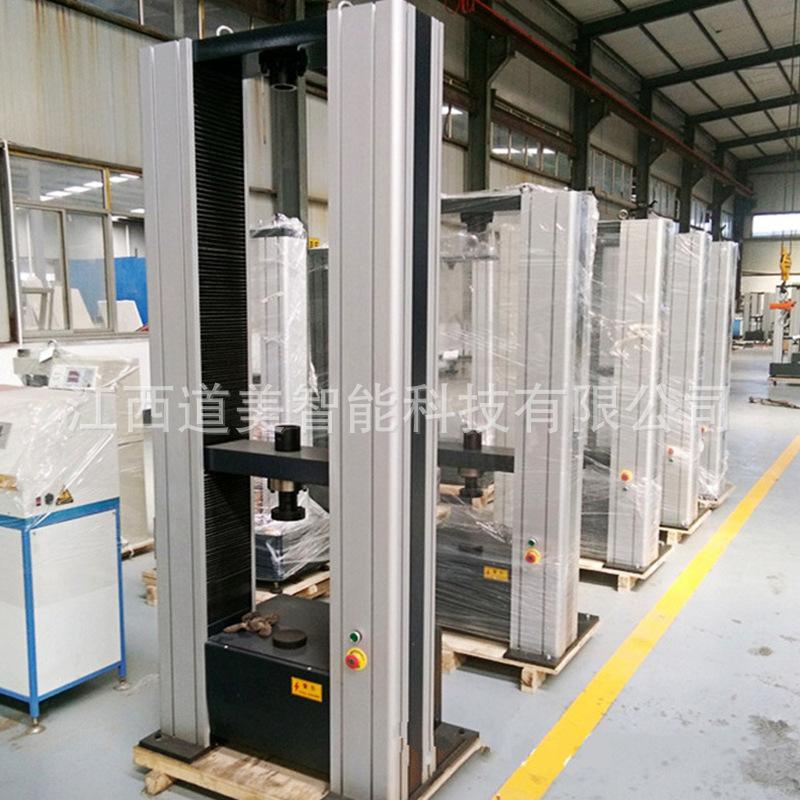

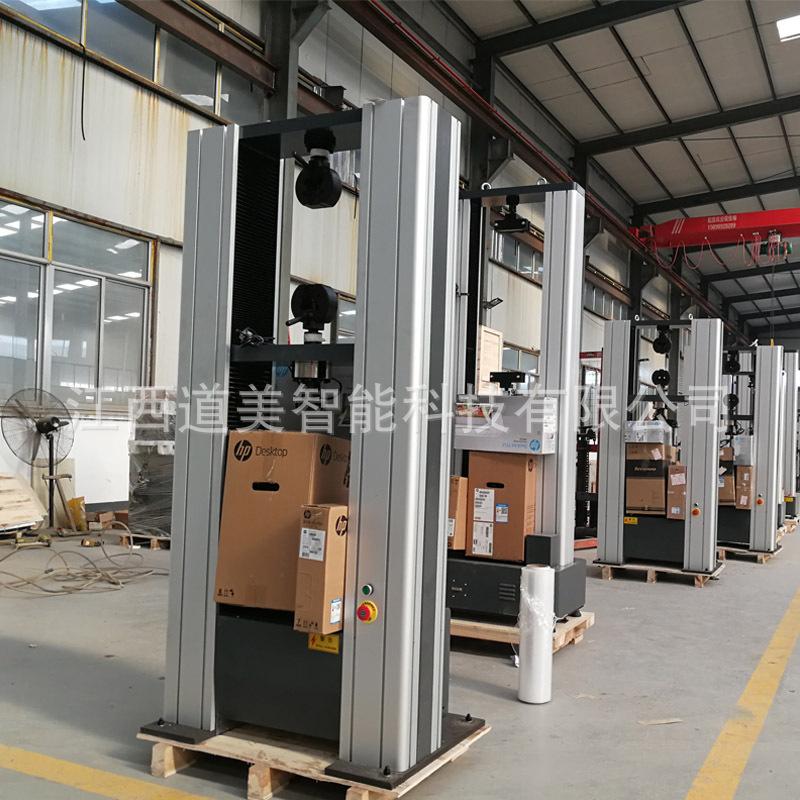

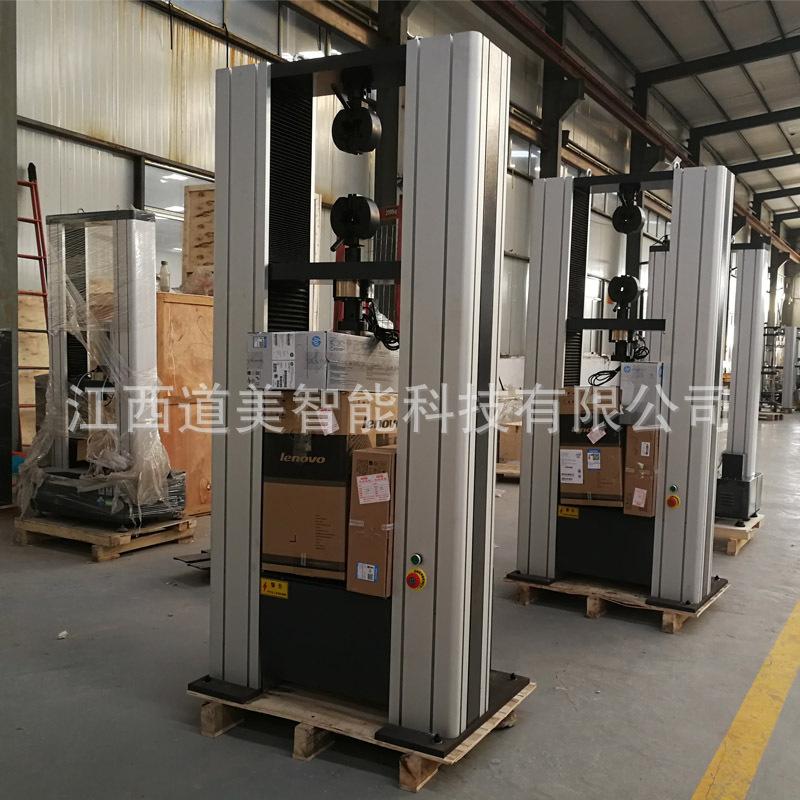

La máquina adopta una estructura de doble espacio de pie, con el espacio superior para estiramiento y el espacio inferior para compresión y flexión. La parte principal de la máquina consiste en un marco de pie que consta de cuatro columnas, una viga superior, una viga intermedia y un banco de trabajo. El sistema de control de velocidad está instalado en la parte inferior del banco de trabajo. El servomotor de CA Panasonic japonés con alta precisión de control de velocidad, amplio rango y rendimiento estable acciona el husillo de bolas para girar a través de un sistema de reducción de correa dentada síncrona. El par husillo de bolas acciona la viga intermedia, impulsando el accesorio de estiramiento (o accesorio de compresión, flexión) para moverse hacia arriba y hacia abajo para realizar la carga y descarga de la muestra. La estructura tiene alta rigidez, alta eficiencia y transmisión estable. Las piezas principales de la máquina principal se procesan en el mecanizado para garantizar la precisión de la máquina principal.

Configuración estándar

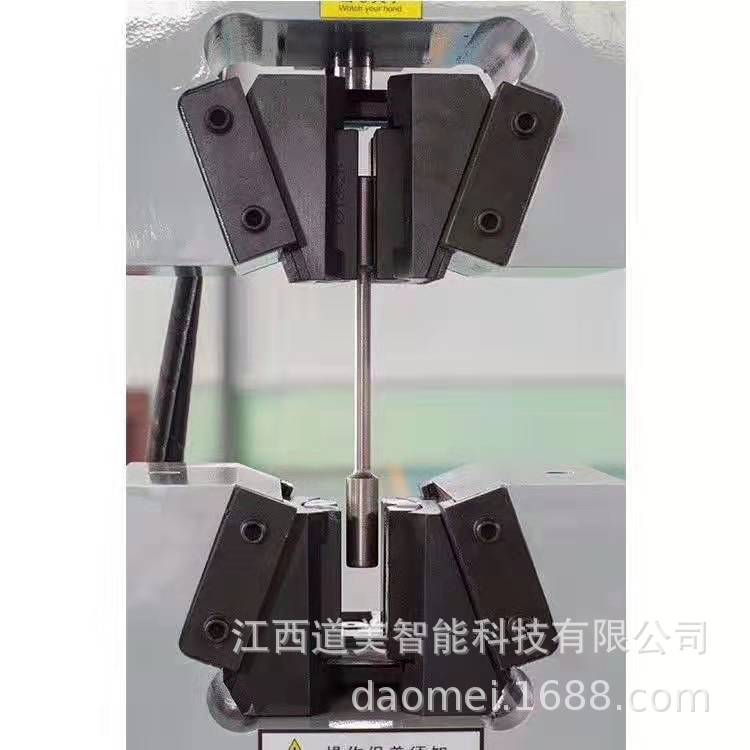

Un juego de accesorios de estiramiento en forma de cuña, un juego de accesorios de compresión, un juego de accesorios de doblado

plataforma de pruebas

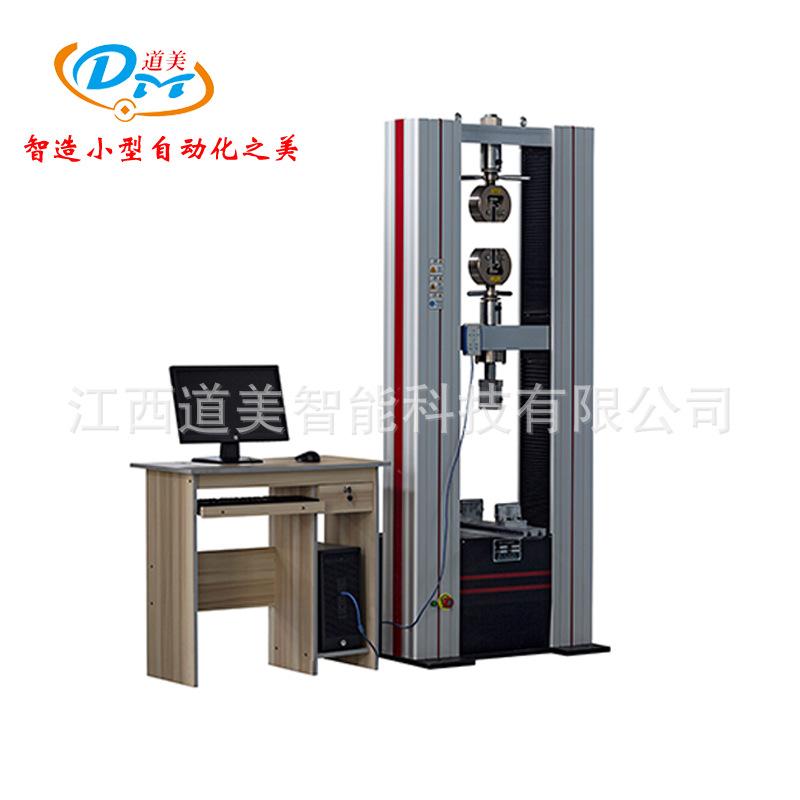

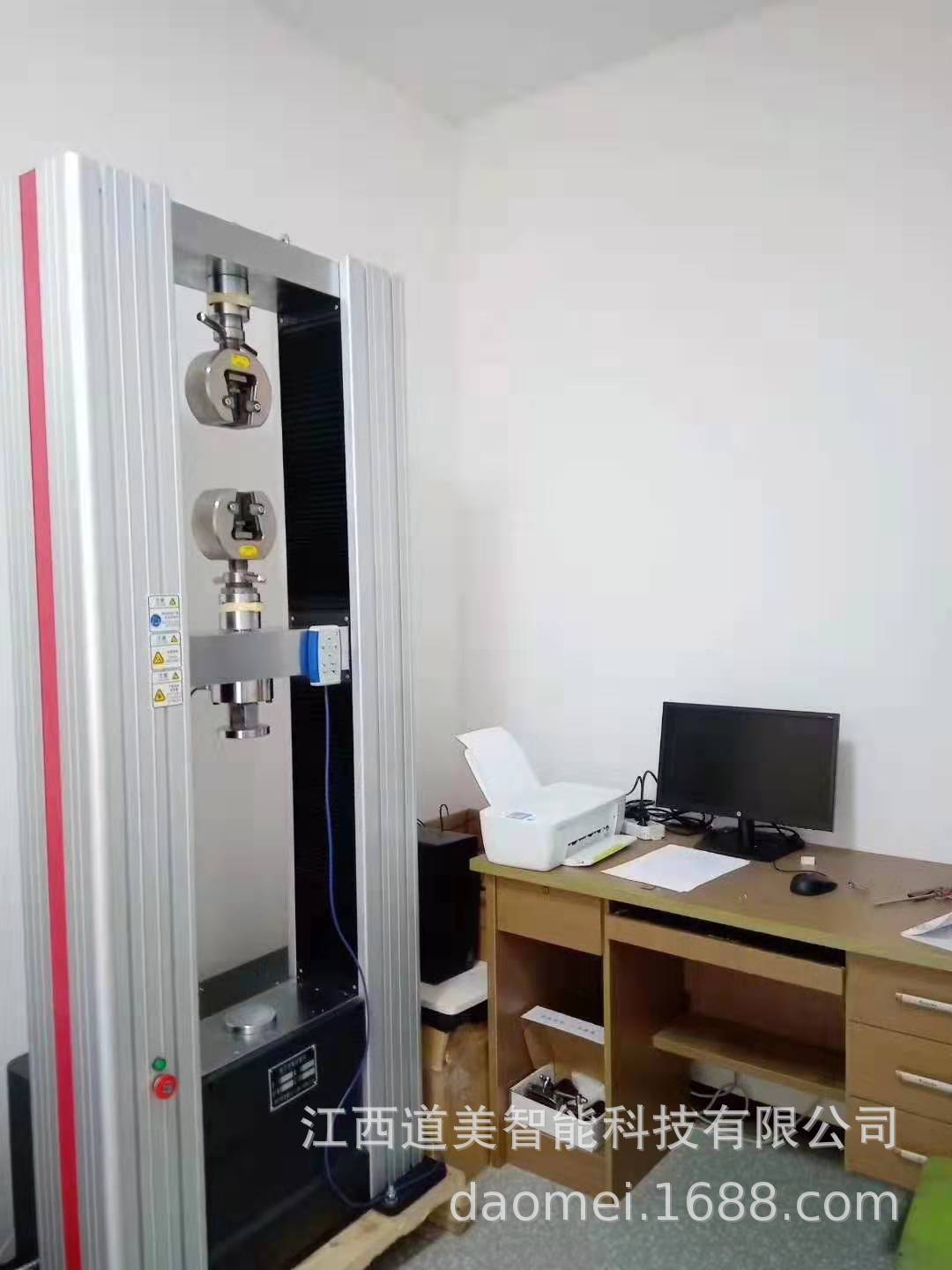

Esta máquina utiliza como plataforma de hardware una computadora de marca, utilizando la ranura PCI de la computadora (utilizando tecnología PNP plug and play) yMáquina de pruebaEl sistema de control de adquisición está conectado directamente al sistema de adquisición y procesamiento de datos para recopilar datos de forma precisa y en tiempo real. El software de medición y control utiliza el sistema operativo WINDOWS como plataforma, con una interfaz amigable, intuitiva, bien organizada y sencilla. El software de medición y control puede cumplir con la prueba de diferentes materiales. Puede probar las propiedades físicas y las propiedades mecánicas de diversos materiales según las normas, estándares o estándares de la industria pertinentes, y puede generar el informe ideal para los usuarios.

Medición de fuerza de prueba:

Medición de carga: Utiliza un sensor de carga tipo radio importado de alta estabilidad de 0.02%FS, equipado con un sistema de amplificación de medición de alto rendimiento, para garantizar una alta resolución de la fuerza de prueba. Se pueden configurar múltiples sensores según las necesidades del usuario para lograr un amplio rango de medición de fuerza de prueba.

Medición de la deformación de la muestra: Adopte un sistema de adquisición de microcomputadora de un solo chip con conversión A/D de 24 bits y realice la medición de la deformación de la muestra a través del procesamiento de datos por computadora.

Medición de desplazamiento: Se utiliza un codificador fotoeléctrico importado de 2000P/R para girar coaxialmente con el husillo de avance, y el desplazamiento relativo de los platos superior e inferior se mide después de la duplicación de frecuencia y el acondicionamiento mediante un circuito digital.

Sistema de control de fuerza de prueba

Se utiliza un controlador servo AC totalmente digital importado para controlar el motor servo AC de alto rendimiento para accionar la correa dentada síncrona, que acciona dos pares de transmisión por husillo sin juego. Tiene las ventajas de carga estable, buen rendimiento a baja velocidad, sin juego, alta eficiencia de transmisión y bajo ruido.

La transmisión es estable y demás.

Fácil de operar

Los seis botones específicos del controlador host externo son: subida rápida, bajada rápida, subida lenta, bajada lenta, inicio y reinicio.

dispositivo de protección

De acuerdo con diferentes posiciones de prueba, la posición del interruptor de límite se puede ajustar para evitar eficazmente que los accesorios colisionen.

Tiene funciones de sobrecarga, sobrecorriente, fugas y otras funciones de protección.
