Máquina de prueba de marcado de fuga eléctrica máquina de prueba de combustión de hilo incandescente horizontal vertical enchufe eléctrico probador retardante de llama

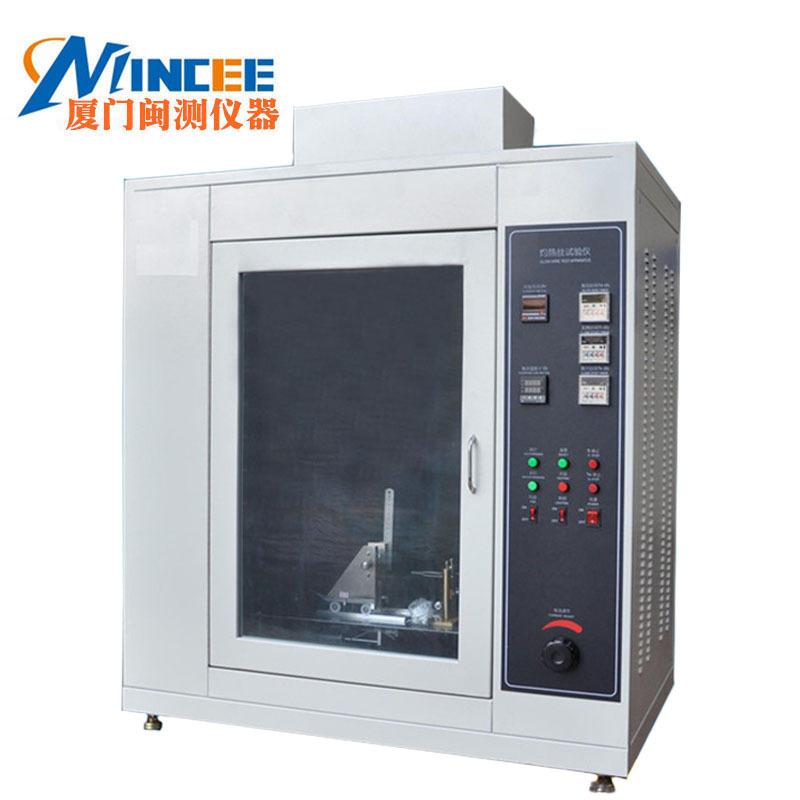

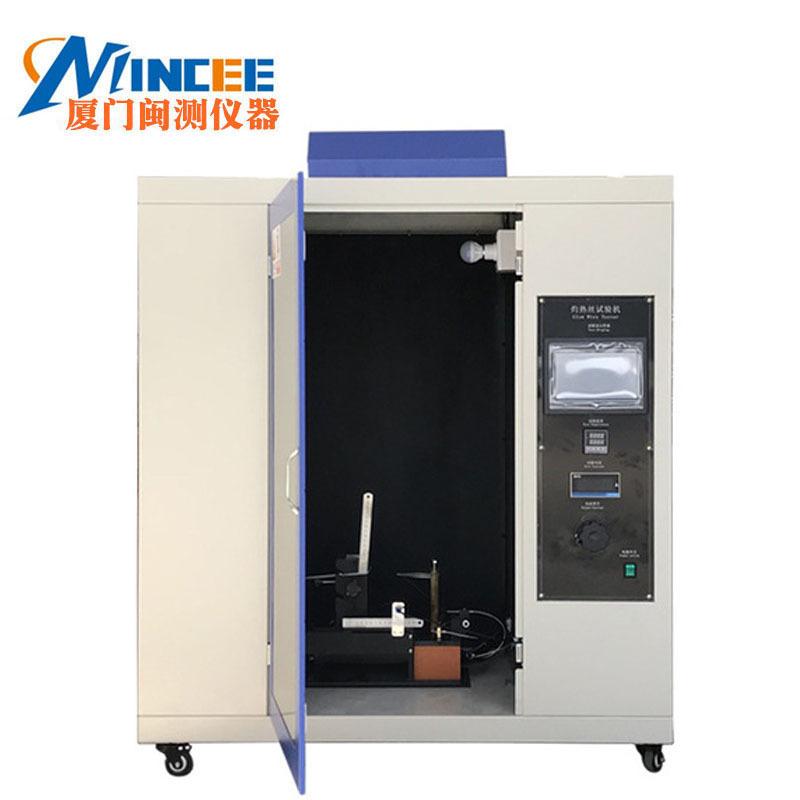

Máquina de prueba de hilo incandescente

Introducción básica:

1. La prueba del hilo incandescente es un elemento de prueba de simulación que utiliza un programa de fuente de ignición sin llama según lo especificado en IEC60695-2-10, IEC829, VDE0471, UL 746A, GB/T5169.10, GB4706.1 y otras normas.
2. El probador de hilo incandescente calienta el hilo de calentamiento (alambre de níquel-cromo de Φ4 mm) del material especificado (Ni80/Cr20) y forma a la temperatura de prueba (550℃～960℃) con una corriente grande durante 1 minuto, y luego quema verticalmente la muestra de prueba con una presión especificada (1.0N) durante 30 segundos. El riesgo de incendio del equipo eléctrico y electrónico terminado se determina por si la muestra de prueba y el lecho se inflaman o por el tiempo de combustión; se determinan la propiedad de ignición, la temperatura de ignición (GWIT), la inflamabilidad y el índice de inflamabilidad (GWFI) de los materiales aislantes sólidos y otros materiales combustibles sólidos.
3. El probador de hilo incandescente es adecuado para los departamentos de investigación, producción e inspección de calidad de equipos de iluminación, aparatos eléctricos de bajo voltaje, instrumentos eléctricos y otros productos eléctricos y electrónicos y sus componentes.

Parámetros técnicos:
1. Temperatura del alambre incandescente: 550~1000℃ ajustable, 500~750℃±10℃, >750~1000℃±15℃
2. Tiempo de quemado: 0-999.9s±0.1s ajustable (generalmente 30s)
3. Tiempo de ignición: 0-999.9s±0.1s, grabación automática, pausa manual
4. Tiempo de extinción: 0-999,9 s ± 0,1 s, grabación automática, pausa manual
5. Termopar: Termopar blindado tipo K de Φ0.5 mm.
6. Alambre incandescente: alambre de nicromo de Φ4 mm.
7. Profundidad de planchado: 7 mm ± 0,5 mm (mantener una presión de 1 N ± 0,2 N para planchar la pieza de prueba)
8. Velocidad de prueba: 14 mm/s.

9, Fondo de prueba: fondo negro.
10. Proceso de prueba: El procedimiento de prueba se controla automáticamente y se adopta ventilación independiente
11. Estándares de referencia: GB/T5169.10, IEC60695, UL746A
12. Volumen del estudio: 0.5 m3 (se pueden personalizar 0.5 m3 o 1 m3 según diferentes estándares)
13. Dimensiones externas del equipo: 1050 mm de ancho × 650 mm de profundidad × 1350 mm de alto

Piezas de repuesto comúnmente utilizadas para la máquina de prueba de alambre de incandescencia:

Debido a que la empresa actualiza sus productos cada año, los detalles específicos están sujetos al producto real.

Cámara de prueba de seguimiento

1. Aplicación:

La prueba de seguimiento consiste en aplicar un voltaje establecido entre dos electrodos en la superficie de un material aislante sólido y dejar caer un líquido de una concentración especificada desde una cierta altura para evaluar la resistencia al seguimiento de la superficie del material aislante sólido bajo un campo eléctrico y medios contaminados.

Adecuado para equipos de iluminación, electrodomésticos de bajo voltaje, electrodomésticos de habitación, electrodomésticos de máquinas herramienta, y utilizado en materiales aislantes, plásticos de ingeniería y conectores eléctricos.

2. Indicadores de desempeño:

1. Volumen del estudio: 0.5m3

2. Electrodo: longitud ≥15 mm; ancho 6 mm ± 0.1; grosor 3 mm ± 0.1

Material: El borde de un extremo del electrodo tiene un bisel de 300 grados.

3. Distancia entre electrodos: 4,0 mm ± 0,1

4. La fuerza aplicada por el electrodo a la superficie de la muestra es: 1,0 N ± 0,5

5. Voltaje de prueba: se pueden configurar 100V-600V

6. Probar fuente de alimentación: 2100W

7. Cuando la corriente de cortocircuito es de 1.0A, el valor de caída a 600V de voltaje es ≤50V

8. Juicio de seguimiento: corriente de 0.5 A o mayor durante 2 s

9. Dispositivo de goteo de líquido:

1. El intervalo de tiempo entre las gotas de solución es de 30 segundos.

2. Altura de caída: 30~40 mm

3. Tamaño de gota: 20 mm³~23 mm³

  4．Solución de prueba

10. Equipado con dispositivo de medición de fuerza:（0.(1±0.002)% fracción másica de cloruro de amonio (NH4CZ) se diluyó con agua destilada.

Diseñado estrictamente de acuerdo con las normas IEC60335, GB4706.1, IEC884-1, GB2099.1, VDE, GB4207

Índice de resistencia de seguimiento:

1. La prueba pasa o falla al voltaje especificado, por ejemplo, "PTI175 pasa" o "PTI175M falla".

2. La prueba pasa o falla a la profundidad de picadura y voltaje especificados, por ejemplo, "PTI250-0.8 pasa" o "PTI250M-0.8 falla".

Si los artículos 7 y 8 no se pueden reportar debido a la quema de la muestra, esto debe indicarse en el informe.

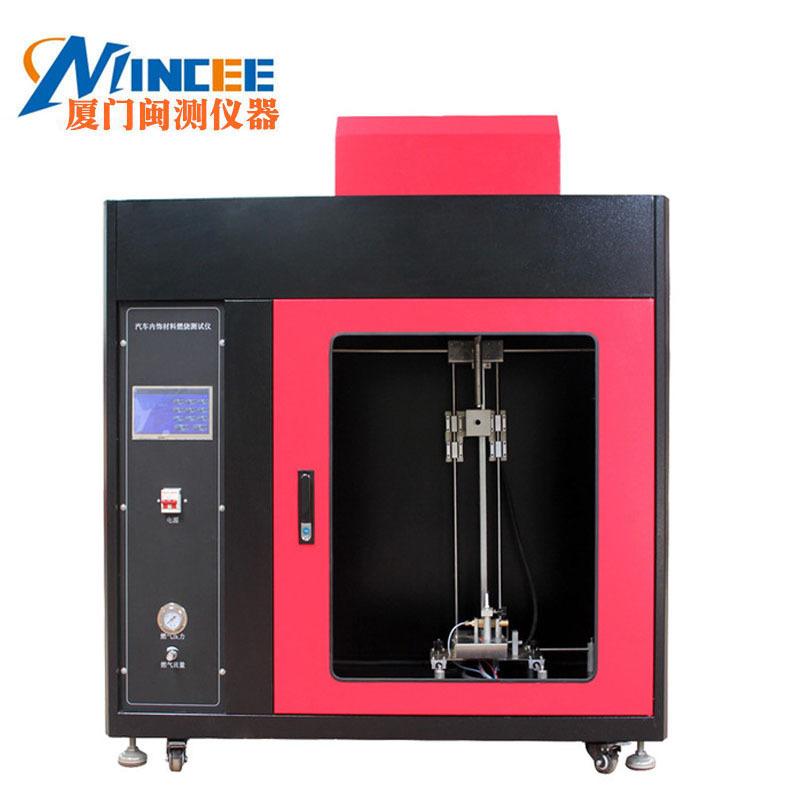

                   Máquina de prueba de llama de aguja

Esta máquina de prueba de combustión está diseñada y fabricada según los requisitos de prueba pertinentes de IEC60695, GB5169, GB11020, UL94 y otras normas. Simula el impacto de la etapa inicial de la llama cuando se produce un incendio alrededor de productos eléctricos y electrónicos, para evaluar el grado de peligro de incendio mediante tecnología de simulación. Se utiliza principalmente para medir la no combustibilidad de la muestra de prueba bajo la fuente de fuego especificada directamente en la combustión horizontal o vertical de plásticos o películas y otras partes de material no metálico. Para determinar el nivel de resistencia al fuego (nivel HB, nivel V, nivel VMT) del material de prueba.

El dispositivo utiliza instrumentos de visualización digital de precisión importados para la temporización automática y el monitoreo de temperatura, tiene una ventana de observación grande y una apariencia hermosa, e integra las ventajas de muchos productos similares en el país y en el extranjero, con rendimiento estable, operación y ajuste convenientes, etc.

La estructura principal:

Consiste en una caja de control, una caja de combustión, un quemador de combustión, una válvula solenoide, un encendedor de alto voltaje, un soporte de muestra de plástico, una tubería de gas y un cable de control de señal. La prueba del quemador utiliza gas licuado de petróleo de alta pureza o metano.

Los principales parámetros técnicos:

Tiempo de llama: 0～999S (ajustable)

Tiempo de poscombustión: 1～999S (ajustable)

Tiempo de poscombustión: 1～999 S (ajustable)

Tiempos de llama: 1~999 veces (ajustable)

Ángulo de encendido: 0°—90° (ajustable)

Altura de la llama: 11 mm ~ 13 mm (ajustable)

Medición de longitud: mm

Ajuste de posición: El soporte de muestras se puede ajustar hacia arriba y hacia abajo, hacia la izquierda y hacia la derecha, y el asiento de combustión se puede ajustar hacia adelante y hacia atrás. La carrera de ajuste es superior a 300 mm.

Dimensiones (L x A x Al): 113 cm x 57 cm x 120 cm

Fuente de alimentación de trabajo: 220V AC 50HZ
