 Información detallada de preventa de la fresadora CNC XK7136C

1. Introducción y aplicación del producto

Esta máquina es una fresadora de bancada CNC con una fuerte capacidad de carga. Las guías de tres ejes son todas guías endurecidas con guías anchas y gran luz. La estructura y las dimensiones externas son compactas y razonables. El husillo es accionado por un motor de frecuencia variable a través de una correa síncrona. Puede realizar fresado, taladrado, escariado y mandrinado, y puede procesar piezas complejas y de alta precisión como discos, placas, carcasas y moldes. Es adecuada para procesar diversos procesos como planos, biseles, ranuras y agujeros de varios tipos de piezas medianas y pequeñas. Es un equipo de procesamiento para maquinaria, electrónica, instrumentos, medidores, moldes, automóviles y otras industrias.

2. Principales características estructurales

1. Los componentes principales, como la base, la columna, el banco de trabajo, la corredera central, la corredera de elevación, etc., están todos fundidos con materiales de alta resistencia y están tratados con envejecimiento artificial para asegurar la estabilidad de la máquina herramienta en el uso a largo plazo y brindar una garantía para la estabilidad del rendimiento de la máquina herramienta.

2. Adopta una unidad de husillo de alta velocidad, alta precisión y alta rigidez con una fuerte capacidad de carga y la velocidad máxima puede alcanzar 6000 rpm;

3. El recorrido del eje X de la mesa de trabajo es de 950 mm. Las guías Y y Z son guías deslizantes rectangulares anchas, que están templadas supersónicamente y rectificadas con precisión. La superficie de guía deslizante está raspada con precisión y cubierta con material compuesto de PTFE, y combinada con lubricación forzada automática, se reduce la resistencia a la fricción del movimiento de avance, se reduce la fluencia a baja velocidad y se mejoran la precisión y la vida útil de la máquina herramienta.

4. La alimentación en las direcciones X, Y y Z adopta husillos de bolas de alta precisión y alta resistencia y servomotores para garantizar la precisión de posicionamiento de la máquina herramienta.

5. Los rieles guía y los tornillos de bolas están equipados con dispositivos de protección para garantizar la limpieza de los tornillos y los rieles guía, y para asegurar la precisión de transmisión y funcionamiento de las máquinas herramienta.

6. Se añade un dispositivo de contrapeso en la dirección Z para asegurar que el eje principal pueda moverse hacia arriba y hacia abajo suavemente.

7. El dispositivo de lubricación eléctrica puede lubricar a presión los tornillos longitudinales, transversales y verticales y los rieles guía para reducir el desgaste de la máquina herramienta y garantizar su funcionamiento eficiente. Al mismo tiempo, el sistema de enfriamiento modifica el caudal del refrigerante ajustando la boquilla para satisfacer los diferentes requisitos de procesamiento.

8. El sistema operativo de la máquina herramienta está suspendido en la parte superior derecha mediante un brazo de soporte, lo cual cumple con el principio de ergonomía. La caja de control puede girarse a un ángulo determinado, lo que facilita su manejo.



2. Parámetros específicos:



Proyecto XK7136
Carrera Eje X 900mm Eje Y 400mm Eje Z 550mm (ampliado X1000Y400Z500 o personalizado)
Tamaño de la mesa de trabajo (ancho x longitud) 1250x360mm (ampliado 1600*400)
Capacidad de carga 400kg (500KG)
Ranura en T (ancho de ranura número) 3x18
Potencia del motor del husillo 5.5KW (aumentado a 7.5KW o más)
Distancia desde el extremo del husillo hasta la mesa de trabajo 130-590mm
Distancia del husillo a la superficie guía de la columna 460mm
Rango de velocidad del husillo 0-8000 rpm
Tipo de cono BT40-120 (BT50)
Avance rápido eje X/Y 4000 mm/min Eje Z 3000 mm/min
Avance de corte 1-2000mm/min
Precisión de posicionamiento X Y Z ±0.02
Repetibilidad: X Y Z ±0.01
Parámetros generales de la máquina herramienta: Dimensiones (largo × ancho × alto) 2220 × 1850 × 2350
Requisito de fuente de aire 0.6
Peso neto 2800 / (grande) 3500
Otros parámetros de trabajo Requisito de suministro de energía 380V±10% 50Hz

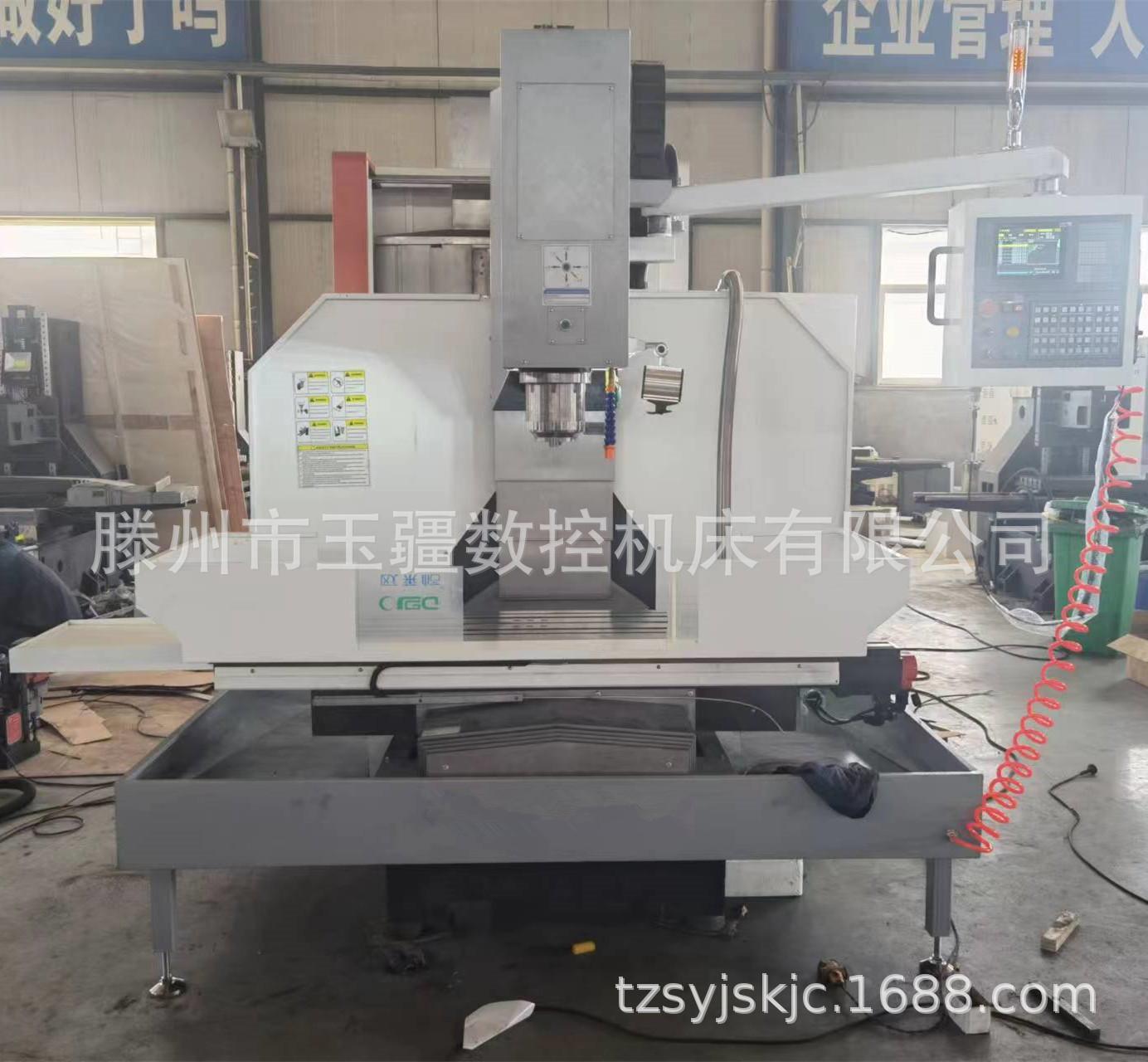

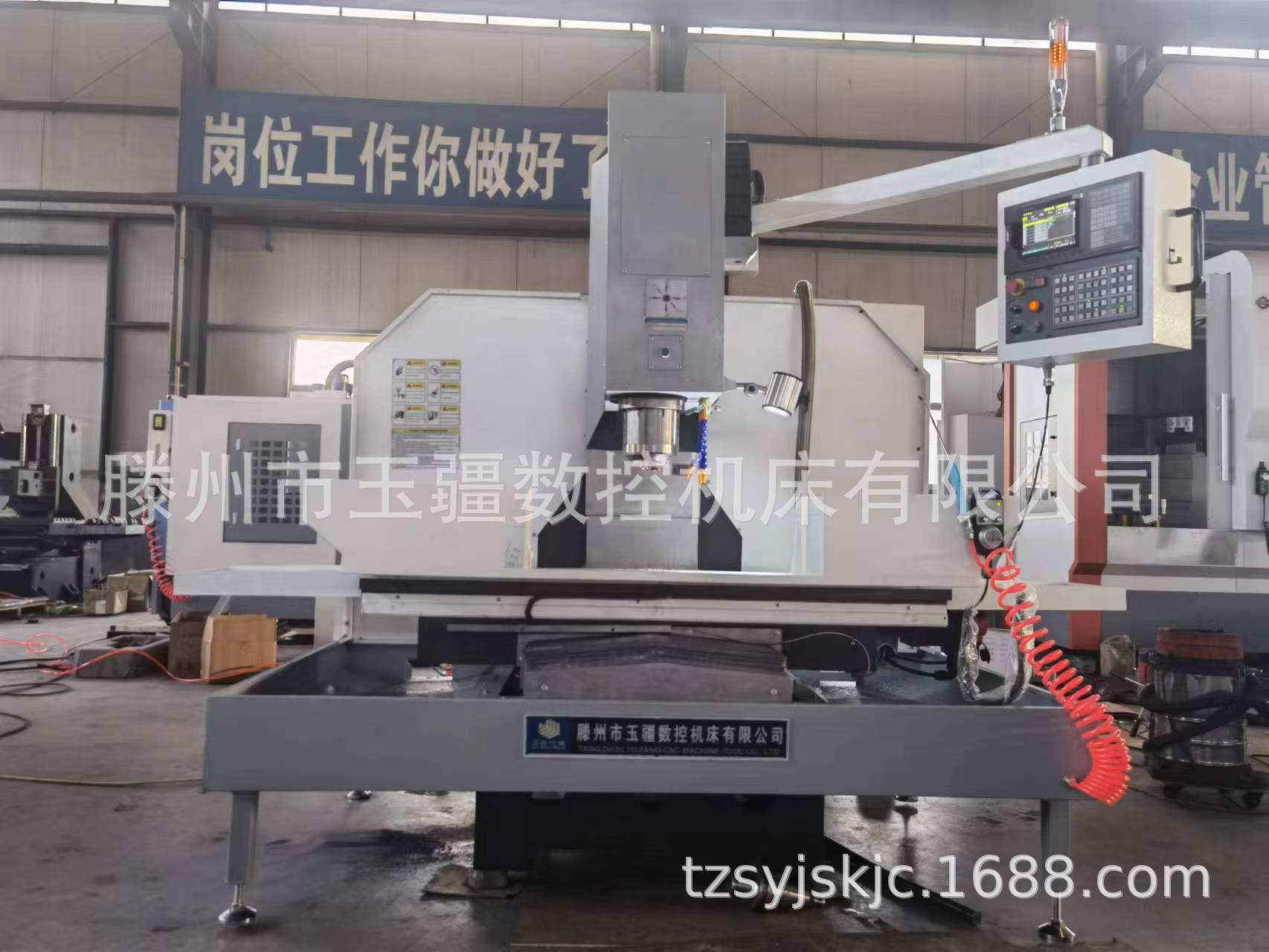

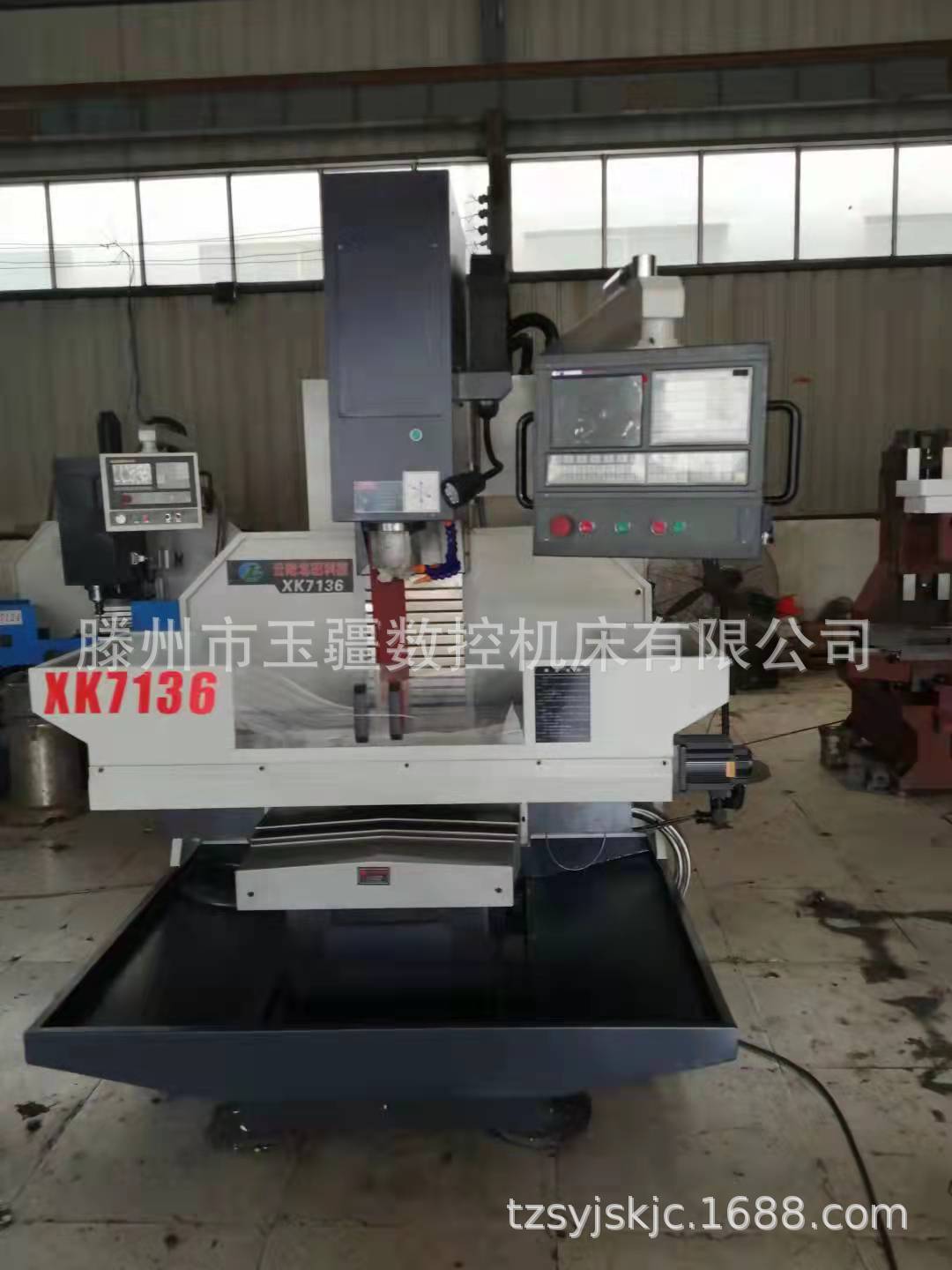

Detalles de la máquina



 Tengzhou Yujiang CNC Machine Tool Co., Ltd., una de las 100 principales empresas de máquinas herramienta de China, anteriormente era Tengxian Yujiang Machine Tool Factory, una de las primeras empresas colectivas de máquinas herramienta en la provincia de Shandong. Tras 27 años de desarrollo, se ha convertido en una gran empresa que combina la producción de productos CNC con productos comunes. Sus productos líderes incluyenTaladradoras radiales, fresadoras, sierras, ranuradoras, máquinas herramienta hidráulicas, talladoras de engranajes, tornos, centros de mecanizado CNC verticales y horizontales, fresadoras y mandrinadoras de pórtico de gran tamaño.Contamos con más de 120 especificaciones en 9 series. Nuestros productos se venden ampliamente en todo el país con un rendimiento estable y una calidad confiable. Hemos exportado a...Sudeste Asiático, India, Asia Occidental, Sudamérica, África, Europa del EsteY más de 50 países y regiones.

Tengzhou Yujiang CNC Machine Tool Co., Ltd., provincia de Shandong, se encuentra en la ciudad de Tengzhou, en la intersección de Shandong, Henan y Anhui, y en el interior del Centro Económico de Huaihai. Está conectada con Yimeng al este, Weihu al oeste, Jiangsu al sur y Confucio y Mencio al norte. El ferrocarril Pekín-Shanghái, la autopista Pekín-Fuzhou y la Carretera Nacional 104 atraviesan toda la zona.

Yujiang CNC tiene derecho a importar y exportar por cuenta propia y cuenta con la certificación del sistema de gestión de calidad ISO 9001. La empresa integra investigación científica, desarrollo y fabricación. Actualmente cuenta con 4 ingenieros superiores, 11 investigadores científicos, 47 personas con título universitario o superior y más de 200 empleados. Cuenta con más de 190 equipos de producción y pruebas principales.

La política de desarrollo de la empresa es "ser una marca confiable de máquinas herramienta y una empresa centenaria de máquinas herramienta", y "el trabajo meticuloso y la constante búsqueda de nuevas metas" es la filosofía empresarial que siempre ha perseguido. En Tengzhou Yujiang CNC Machine Tool Co., Ltd. estamos dispuestos a colaborar estrechamente con amigos de todos los ámbitos para crear un futuro mejor.

1. Notas:

(1) Emisión de precios: ¡El precio estará sujeto a la cotización real de nuestra empresa!

(2) Problemas del producto: Nuestra empresa realiza una estricta inspección de calidad en todos los productos antes del envío, y luego son depurados por el departamento de almacén de la fábrica para garantizar que no haya problemas antes del envío.

(3) Imágenes del producto: Las imágenes se toman 100% en especie, pero habrá ligeras diferencias de color debido a la luz y la pantalla, etc., por favor comprenda.

(4) Atributos del producto: antes de realizar un pedido o comprar, consulte el modelo, las especificaciones y las dimensiones del producto que necesita para confirmar si el producto que necesita está en stock.

(5) Nuestra empresa ofrece diversos métodos de pago. Puede realizar un pedido en línea o abonarlo a la cuenta pública de la empresa. Puede elegir según sus necesidades. Generalmente, el departamento financiero de la empresa gestiona el envío al almacén tras el pago completo. En casos especiales, con equipos grandes, puede abonar un depósito del 30% y el resto antes de la llegada y descarga de la mercancía.

 2. Nuestros servicios:

1. Instalación y puesta en marcha gratuita in situ de máquinas herramienta de gran tamaño;

2. Todos los productos están cubiertos por el servicio de garantía de tres años (Los engranajes son piezas de desgaste y tienen una garantía de un año.), mantenimiento permanente de máquinas-herramientas;

3. Suministro preferencial a largo plazo y efectivo de piezas de repuesto;

4. Los clientes pueden enviar a sus empleados a nuestra empresa para recibir capacitación gratuita en operación, reparación y mantenimiento;

5. Tras una falla del equipo, los clientes pueden llamar para solicitar una consulta y una solución. Si el problema no se puede resolver por teléfono, llegaremos al lugar en un plazo de 24 horas en la provincia y, como máximo, en 72 horas en otras zonas, según la ubicación del personal de posventa, para solucionar el problema.

6. Durante el período de garantía, salvo por factores humanos, la empresa proporciona servicios de mantenimiento gratuitos y el coste de las piezas de desgaste (principalmente engranajes) y los consumibles deberá ser asumido por el cliente;

7. Después del período de garantía de tres años, se cobrarán tarifas de reparación, tarifas de piezas y gastos de viaje.

3. Compromiso de fecha de entrega:

1. Plazo de entrega del producto: Nos esforzamos por satisfacer las necesidades del cliente. Si se requieren requisitos especiales con antelación, nuestra empresa puede organizar la producción y la instalación a medida para satisfacer las necesidades del cliente.

2. Cuando se entrega el producto, nuestra empresa proporcionará los siguientes documentos al usuario: ① Manual técnico de mantenimiento y reparación ② Dibujo general de instalación ③ Instrucciones para las piezas compradas y los fabricantes ④ Proporcionar una lista de piezas de desgaste y repuestos, y adjuntar una cierta cantidad de accesorios.
