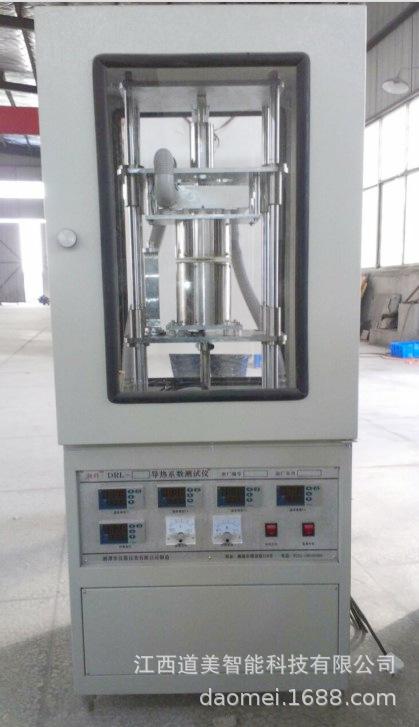

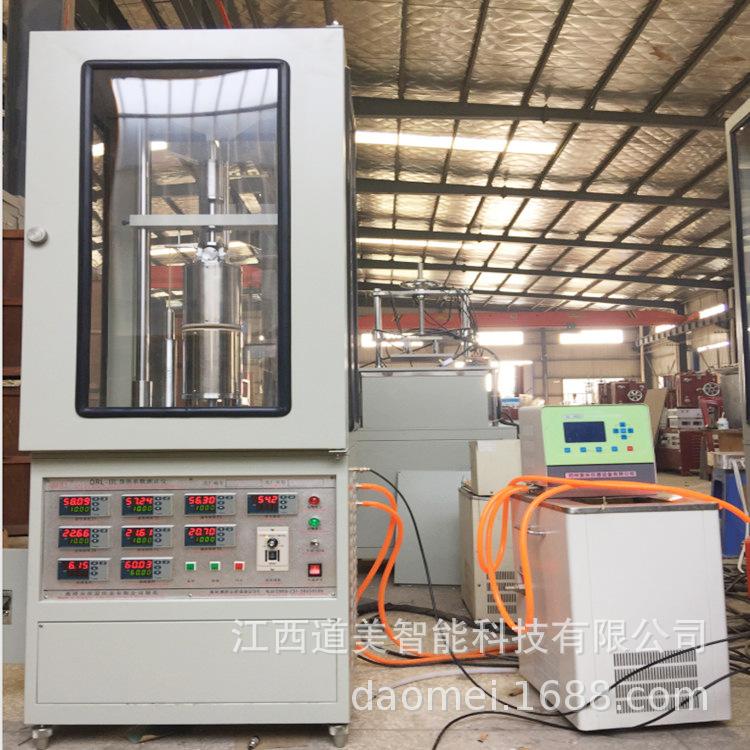

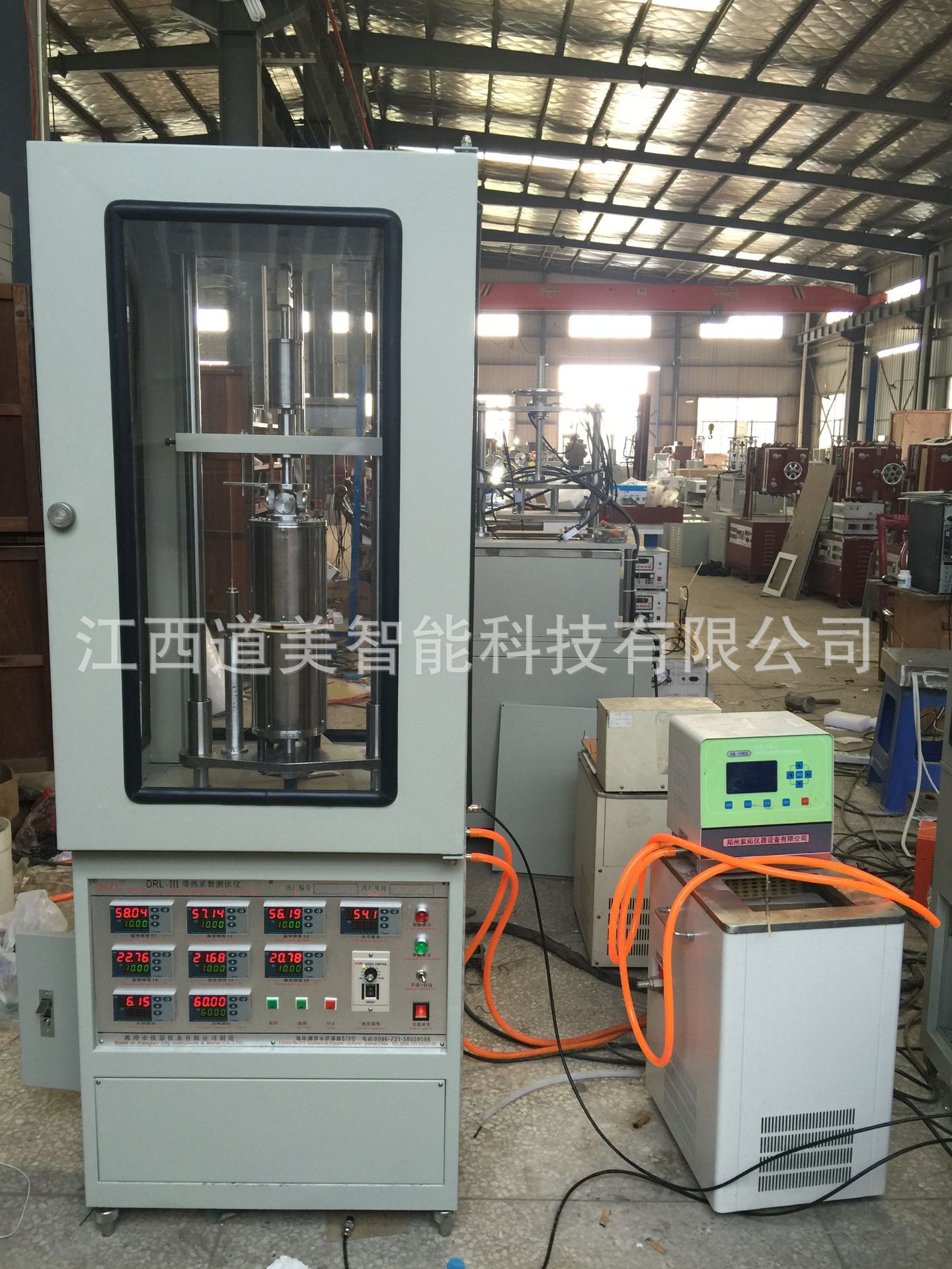

El probador de conductividad térmica serie DRL-III (método de flujo de calor) prueba principalmente la resistencia térmica de conductores térmicos delgados, materiales de aislamiento eléctrico sólido, resinas conductoras de calor, porcelana de óxido de berilio, porcelana de óxido de aluminio y otros materiales finos, así como la resistencia térmica de contacto en la interfaz sólida y la conductividad térmica del material. El material de prueba es en forma de lámina sólida, y la adición de un marco puede probar materiales en estado de polvo y materiales en pasta.
DRL-IIIserieProbador de conductividad térmica (método de flujo de calor)
1. DRL-IIIserieProbador de Conductividad Térmica (Método de Flujo de Calor) Resumen
Este instrumento evalúa principalmente la resistencia térmica de conductores térmicos delgados, materiales sólidos de aislamiento eléctrico, resinas termoconductoras, porcelana de óxido de berilio, porcelana de alúmina y otros materiales finos, así como la resistencia térmica de contacto en la interfaz sólida y la conductividad térmica del material. El material de prueba es escama sólida, y la adición de un marco permite analizar materiales en polvo y pasta.
Estándares de referencia de instrumentos: MIL-I-49456A (láminas aislantes, resinas térmicamente conductoras, refuerzo de fibra de vidrio térmicamente conductor); GB 5598-85 (método de determinación de la conductividad térmica de cerámicas de óxido de berilio); ASTM-D5470-12 (estándar de prueba para propiedades de transferencia de calor de materiales sólidos aislantes eléctricos delgados térmicamente conductores), etc.
Características del instrumento: presurización automática, medición automática de espesor, control totalmente automático del experimento. Detección de gradiente de temperatura de 6 puntos, precisión de prueba. Puede detectar curvas de resistencia térmica bajo diferentes presiones, usar modelos matemáticos optimizados, medir la conductividad térmica y la resistencia térmica del material, y la resistencia térmica de contacto en la interfaz, etc.
Se utiliza ampliamente en análisis y pruebas de materiales en colegios y universidades, instituciones de investigación científica, departamentos de inspección de calidad y plantas de producción.
dos,DRL-IIIserieParámetros principales del probador de conductividad térmica (método de flujo de calor)
|
Los parámetros principales |
DRL-3 (Tipo estándar) |
DRL-3(Mejorado) |
DRL-3A |
DRL-3B |
|
1. Tamaño de la muestra |
≤Φ30 mm |
≤Φ30 mm |
≤Φ30 mm |
Φ50 mm |
|
2. Espesor de la muestra |
0,02-20 mm |
0,02-20 mm |
0,02-20 mm |
0.3-5mm |
|
3. Temperatura de calentamiento |
Temperatura ambiente -99.99℃ |
Temperatura ambiente -200℃ |
Temperatura ambiente -200℃ |
Temperatura ambiente - 500℃ |
|
4. Temperatura fría |
0-99,0 °C |
0-99,0 °C |
Refrigeración por aire forzado |
5-60℃ |
|
5. Conductividad térmica |
0.1～45 W/m*k |
0,05～45 W/m*k |
0,05～45 W/m*k |
0.003～1 W/m*k |
|
6. Resistencia térmica (m*K/W) |
0.000005～0.05 |
0.000005～0.05 |
0.000005～0.05 |
0.0003～1.5 |
|
7. Probar precisión |
≤3% |
≤3% |
≤3% |
≤4％ |
|
7. Medición de presión |
0～1000 N |
0～1000 N |
0～1000 N |
0～1000 N |
|
8. Medición de desplazamiento |
0～40mm |
0～40mm |
0～40mm |
0～40mm |
|
9. Control de presión |
eléctrico |
eléctrico |
eléctrico |
eléctrico |
|
10. Método experimental |
a. Prueba de resistencia térmica de muestras bajo diferentes presiones. b. Prueba de conductividad térmica del material. c. Prueba de resistencia térmica de contacto. d. Prueba de resistencia térmica del sustrato de aluminio (lámina compuesta). |
Pruebas de resistencia térmica y conductividad térmica bajo diferentes presiones. |
||
|
11. Fuente de alimentación |
Voltaje: 220V, potencia menor a 1KW. |
|||
Selección de instrumentos: DRL-3 (mejorado) es una versión mejorada de DRL-3 (estándar), utilizada principalmente para probar materiales con requisitos de temperatura de prueba ligeramente más altos y conductividad térmica ligeramente más baja; DRL-3A se utiliza principalmente para probar materiales con requisitos de temperatura de prueba ligeramente más altos; DRL-3B se utiliza principalmente para medir materiales de aislamiento térmico.
