Nota: ¡Este módulo de enlace tiene opciones de 1 vía (5V, 12V, 24V)/2 vías (5V, 12V, 24V)/4 vías (5V, 12V, 24V)/8 vías (5V, 12V, 24V)!!!
Descripción del módulo:
1. El módulo utiliza relés genuinos, y la interfaz normalmente abierta tiene una gran carga: CA 250V/10A, CC 30V/10A;
2. Adopta aislamiento de optoacoplador de parche, fuerte capacidad de conducción y rendimiento estable; corriente de disparo 5mA;
3. El voltaje de operación del módulo está disponible en 5V, 12V y 24V (por favor, indique si el enlace es el voltaje requerido);
4. El módulo se puede configurar para disparo de nivel alto o nivel bajo mediante un puente;
5. Diseño tolerante a fallas, incluso si la línea de control se rompe, el relé no operará;
6. Luz indicadora de encendido (verde), luz indicadora de estado del relé (roja)
7. El diseño de la interfaz es fácil de usar. Todas las interfaces se pueden conectar directamente a través de los terminales de cableado, lo cual es muy conveniente.
8. Hay 4 orificios para pernos de fijación, el diámetro del orificio es de 3.1 mm.

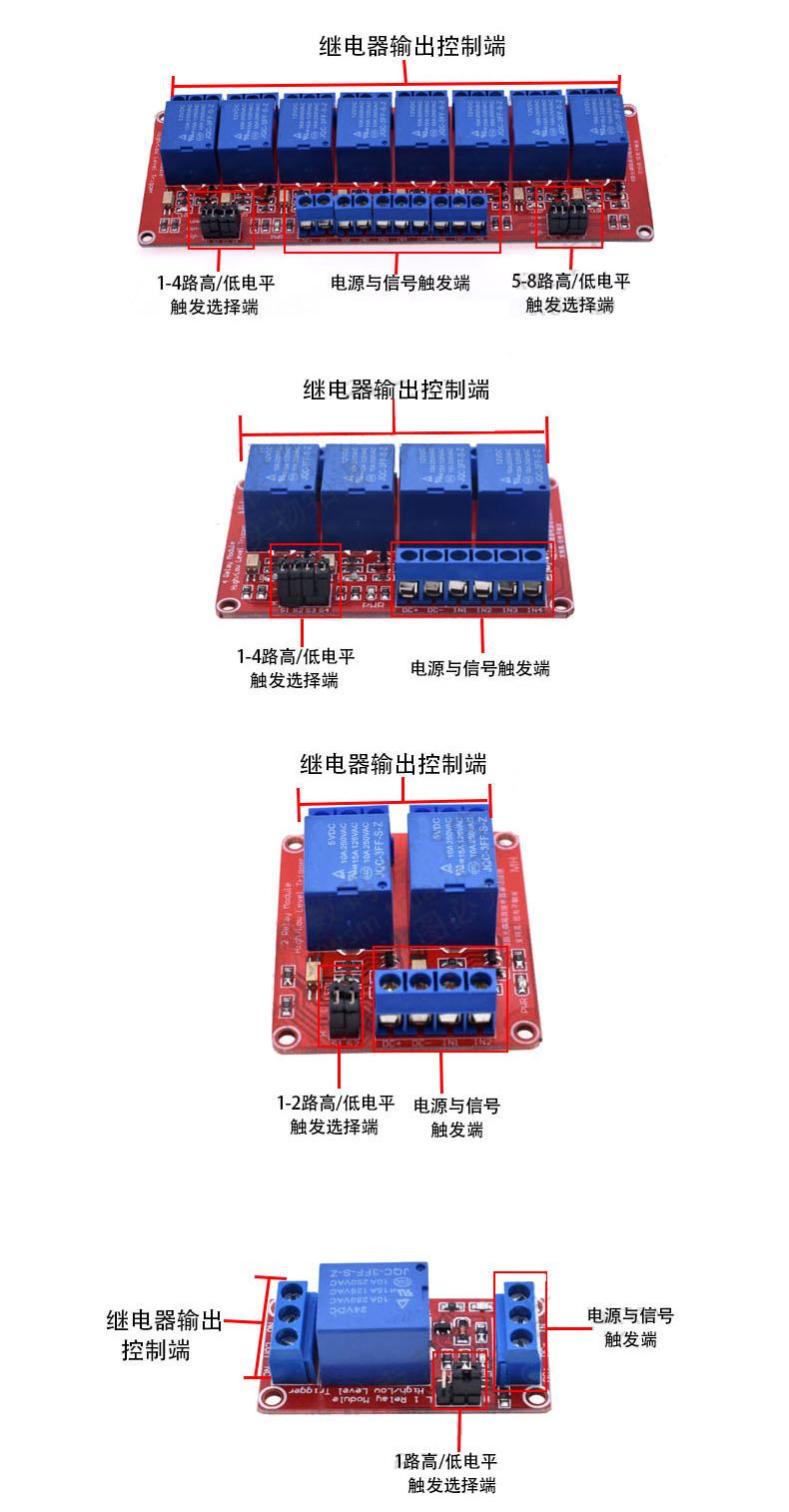

2. Definición de pines y función del producto
Interfaz del módulo:
1. CC+: Conectar al polo positivo de la fuente de alimentación (el voltaje se basa en los requisitos del relé, con opciones de 5V, 12V y 24V)
2. CC-: Conectar al polo negativo de la fuente de alimentación
3. EN oENincógnita: Puede controlar el relé para que se atraiga a nivel alto o bajo
Salida de relé:
1. NO oNOincógnita: Interfaz de relé normalmente abierta, suspendida antes de que el relé se energice, cortocircuitada con COM después de la energización
2、COMoCOMincógnita: Interfaz común de relé
3、NCoCAROLINA DEL NORTEincógnita： Interfaz de relé normalmente cerrada, en cortocircuito con COM antes de que el relé se energice, y queda flotante después de la energización
Terminal de selección de disparo alto y bajo:
1. Cuando el puente está en cortocircuito a BAJO, se activa en nivel bajo;
2. Cuando el puente se pone en corto a alto, es un disparador de nivel alto.

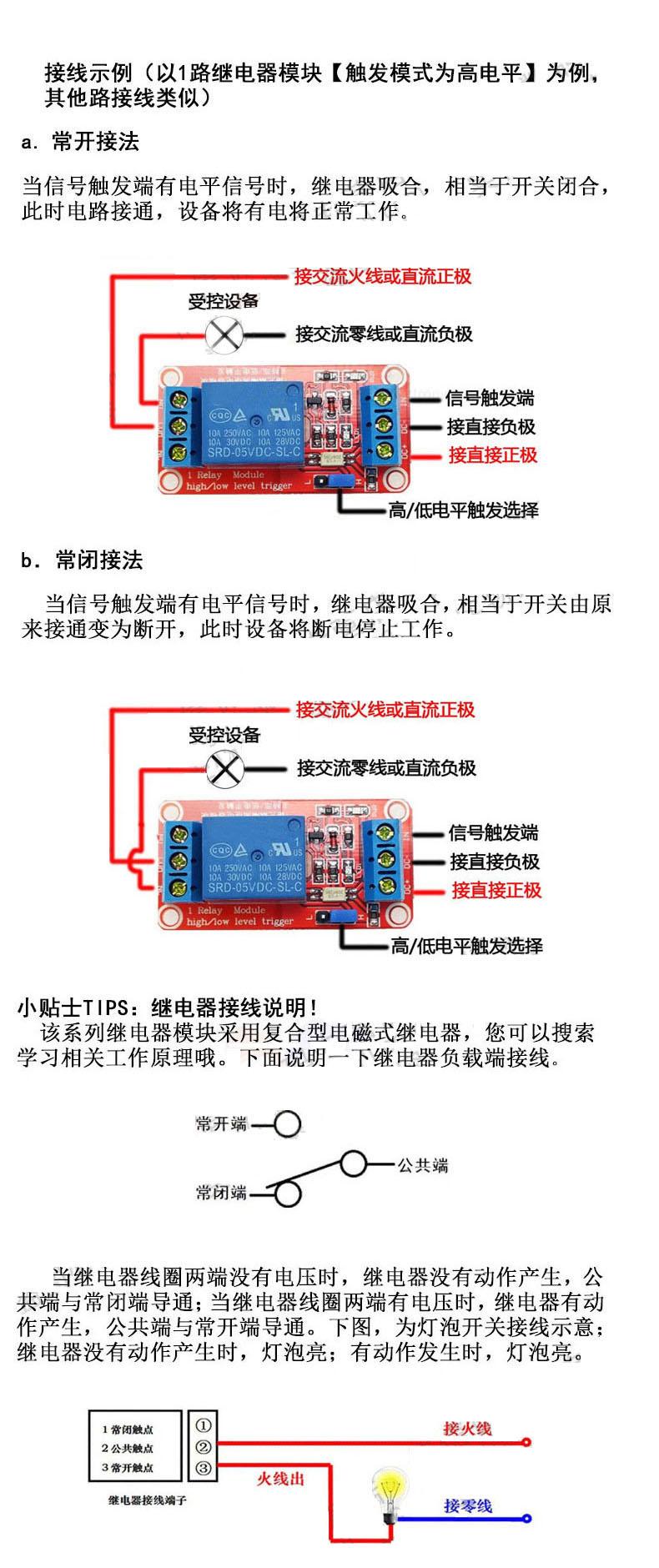

3. Instrucciones del producto
4. Instrucciones de configuración del modo de disparo
El módulo tiene un terminal de selección de nivel de disparo. El nivel de disparo de cada relé se puede controlar individualmente mediante un puente. coM es el terminal común, en el medio; cuando el terminal Bajo (L) está conectado al terminal común, es un disparo de nivel bajo; cuando el terminal ALTO (H) está conectado al terminal común, es un disparo de nivel alto.
