Producido por Jinan Yongce Industrial Co., Ltd.YAW-300C máquina de flexión y compresión de esfuerzo constante controlada por microcomputadora, máquina de flexión y compresión totalmente automática
uno, Uso funcional:
Esta máquina de ensayo se utiliza para pruebas de compresión y flexión de la resistencia del mortero de cemento de acuerdo con la norma GB/T17671-1999. Adopta un espacio de prueba de doble estación y tiene las ventajas de doble uso, ahorro de espacio y operación simple.
2. Parámetros técnicos:
|
Fuerza máxima de prueba |
300KN/10kN |
|
Error relativo de indicación de la fuerza de prueba |
≤±0,5% |
|
tasa de carga |
0.3KN/S～10KN/S (resistencia a la presión) 50N/s (antiflexión) |
|
Error de velocidad de carga |
±5% |
|
Tamaño de la placa de presión |
φ155mm (resistencia a la presión) 80X150mm(resistencia a la flexión) |
|
carrera máxima del pistón |
80 mm |
|
Diámetro del pistón |
φ130mm (resistencia a la presión) Φ60mm (antiflexión) |
|
Presión máxima de aceite |
25 MPa |
|
Caudal nominal de la bomba de aceite |
1.52L/min |
|
Potencia del motor |
0,75 kW |
|
Dimensiones generales del host㎜ |
820×450×1300mm |
|
Peso de la máquina |
400 kg |
3. Descripción del software:

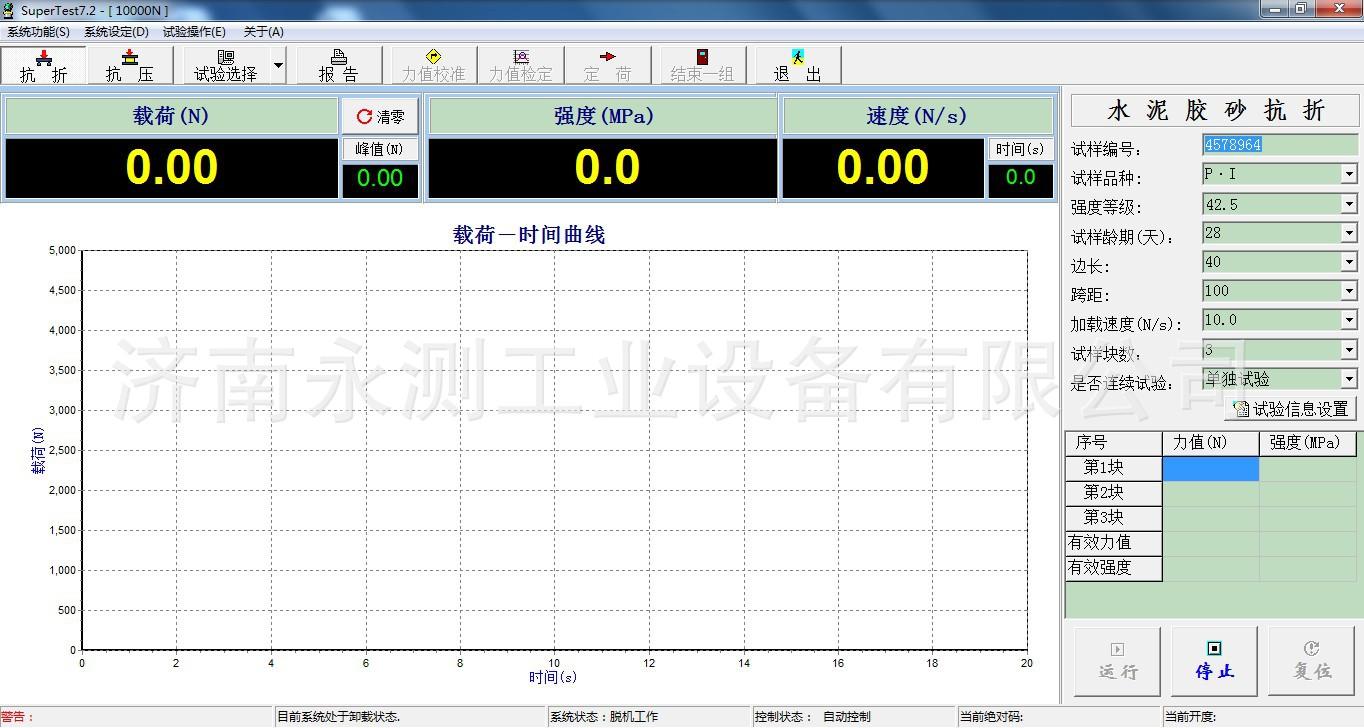

(1). Interfaz de resistencia a la compresión y flexión:

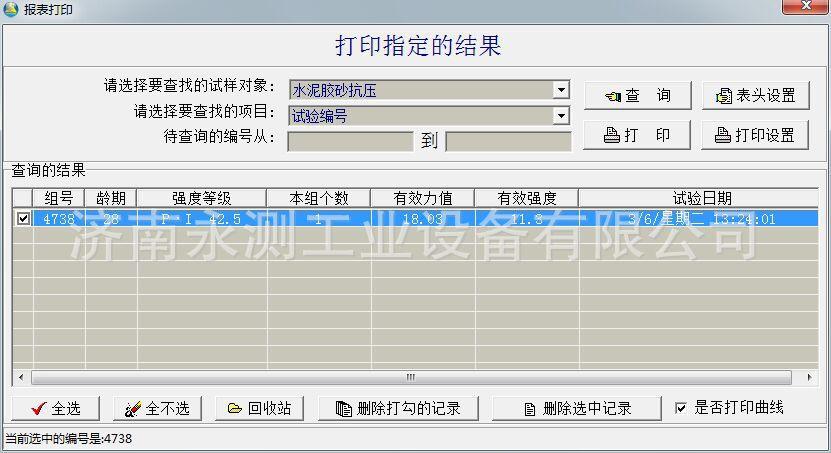

(2) Consulta de resultado:

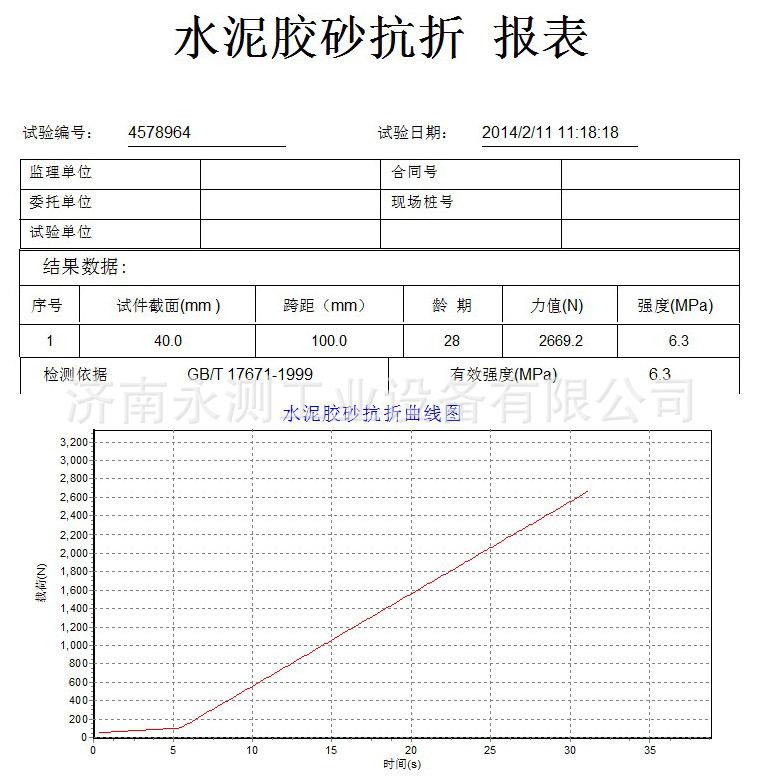

(3) Plantilla de informe:
4. Método de operación:
Conecte la caja de control, la computadora, la válvula proporcional, el sensor y la válvula solenoide con los cables correspondientes, agregue aceite al tanque, encienda la bomba de aceite y encienda la alimentación del sistema informático y la caja de control.
(1) Preparación antes de la operación
1) Verifique si la conexión del sistema es correcta.
2) Inicialización física.
Seleccione inicialización física en las siguientes situaciones:
a) Cada vez que el usuario enciende la computadora;
b) Cuando el sistema pierde energía repentinamente, el núcleo de la válvula no regresa a la posición cero como es normal;
c) Cuando el usuario encuentra una anomalía en el proceso de control;
El proceso de inicialización física de la máquina todo en uno anti-flexión y anti-presión de cemento: el núcleo de la válvula primero gira en sentido contrario a las agujas del reloj. Cuando encuentra el tope interno del cuerpo de la válvula, el núcleo de la válvula luego gira en el sentido de las agujas del reloj y regresa a la posición cero.
Método de inicialización física: El usuario apaga la máquina de prueba y enciende el interruptor de alimentación. Verá el núcleo de la válvula girar en sentido contrario a las agujas del reloj y escuchará un sonido de colisión. Luego, el núcleo de la válvula girará en el sentido de las agujas del reloj y volverá a la posición cero. Si no se escucha ningún sonido de colisión durante el proceso de inicialización, el usuario puede apagar el interruptor de alimentación, esperar 10 segundos, luego encender el interruptor de alimentación y volver a inicializar. Repita la secuencia anterior hasta que escuche un sonido de colisión. En este momento, el núcleo de la válvula permanecerá con precisión en la posición cero.
5. Instrucciones postventa:
Nuestra empresa implementa tres garantías para todos los productos. Bajo un sistema completo de aseguramiento de la calidad, aplicamos estrictamente la gestión de calidad para mejorar continuamente la calidad intrínseca de nuestros productos, de modo que los productos no calificados no saldrán de la fábrica ni serán enviados. Al mismo tiempo, fortaleceremos el servicio postventa. Cumpliremos estrictamente el contrato y estableceremos una buena imagen corporativa. Además, nuestra empresa ofrece una garantía de un año para cualquier producto de instrumento vendido. Si hay algún problema de calidad (excepto por razones de operación propia del usuario) dentro de los seis meses, será reemplazado y mantenido de por vida. Los usuarios son bienvenidos a llamar para consulta.

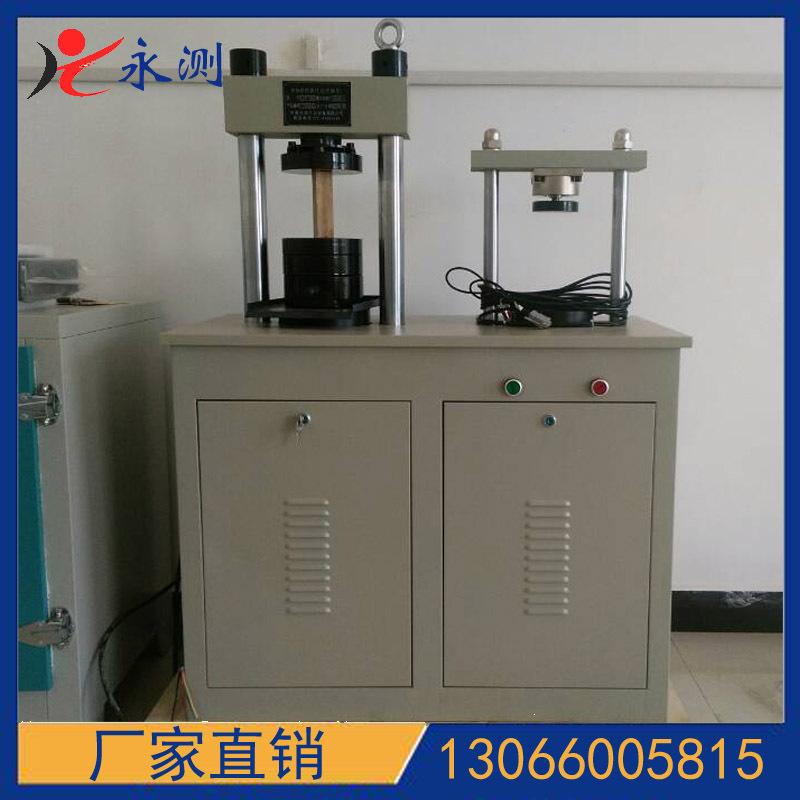

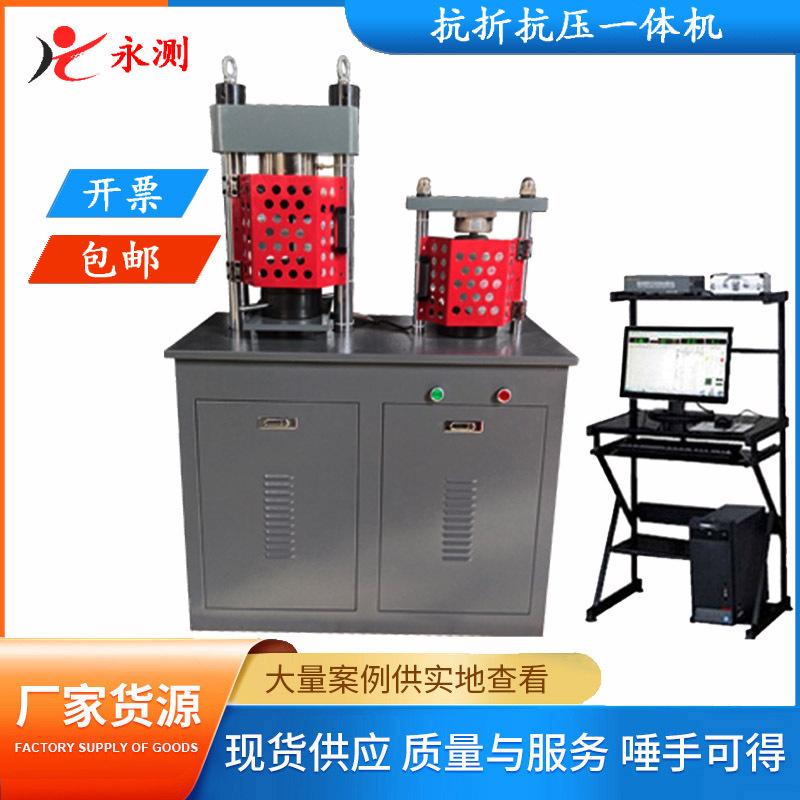

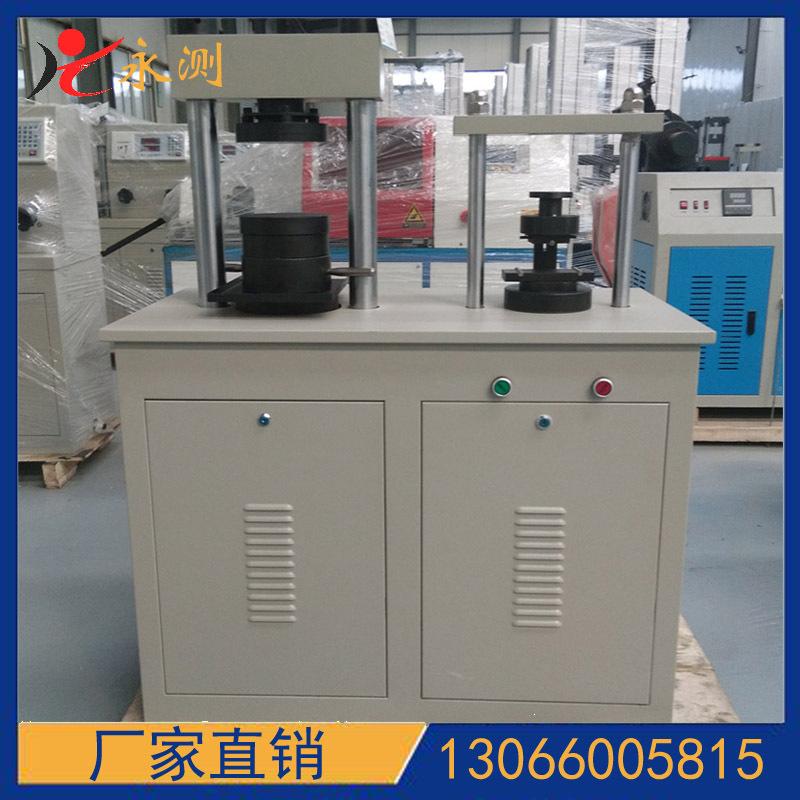

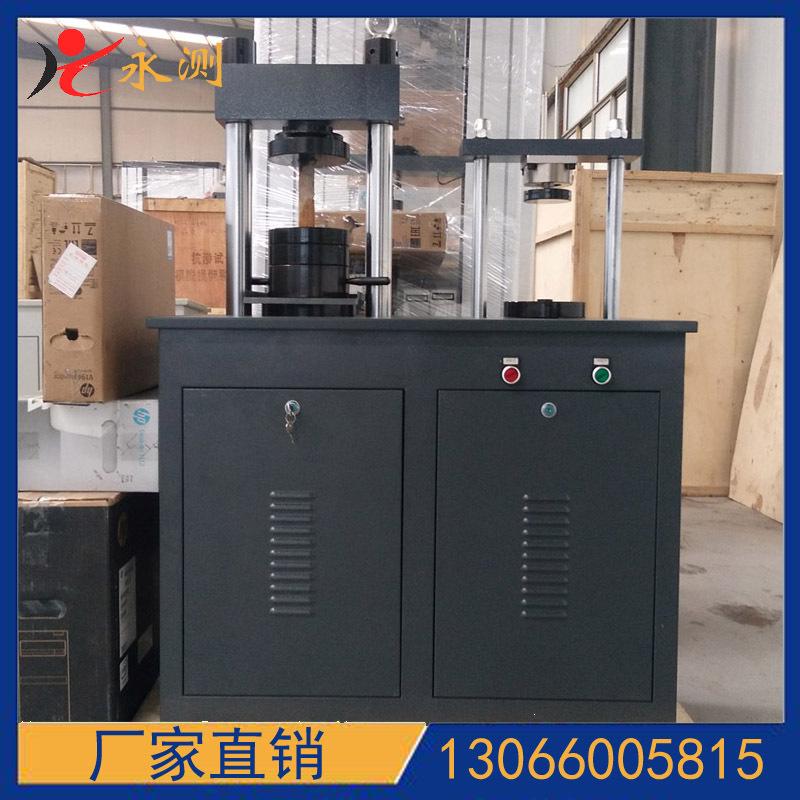

6. Imágenes reales:
