Panel de control de alarma contra incendios tradicional de 4/8/16 circuitos
El voltaje de alimentación es AC110-270V y el voltaje de salida es 24V.

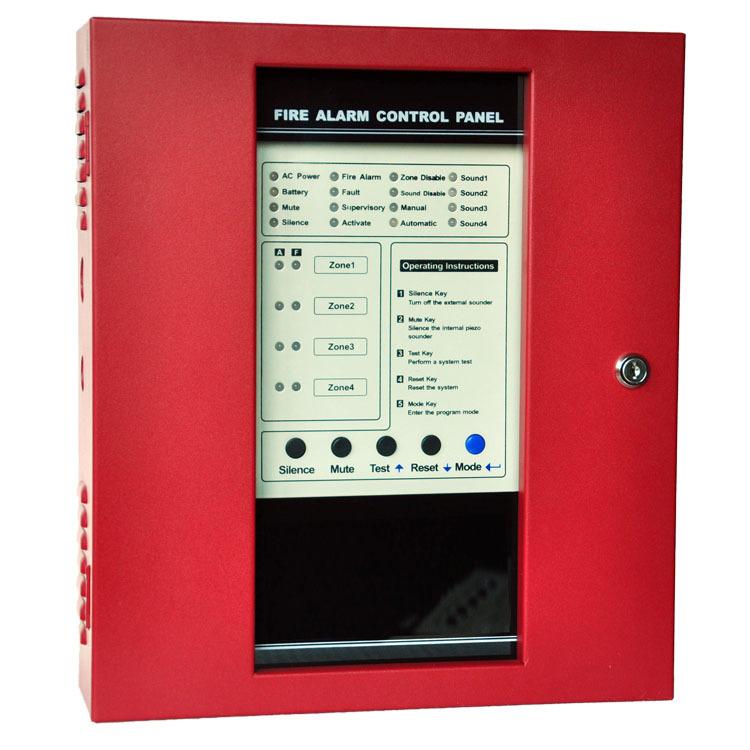

Botón de prueba de visualización de fallas Botón de silencio Botón de reinicio

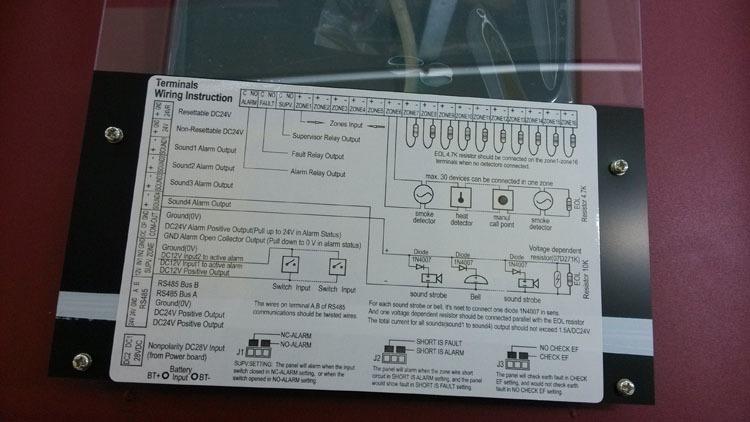

El ck1000 es un FACP (Panel de Control de Alarma Contra Incendios) de 4 zonas a 16 zonas, que utiliza dispositivos de entrada convencionales. El panel acepta dispositivos de flujo de agua, detectores de humo de dos hilos, detectores de humo de cuatro hilos, estaciones manuales y otros dispositivos de contacto normalmente abierto. Las salidas incluyen cuatro Circuitos de Aparatos de Notificación (NAC, SONIDO1-4), tres relés estándar Forma A (alarma, falla y supervisión) y un puerto EIA-485 para interconectarse con anunciadores remotos y módulos de relé remoto opcionales. El FACP es programable en campo a través del teclado del panel. También supervisa todo el cableado, el voltaje de CA y el nivel de batería.
Esta serie de paneles son básicamente iguales en aplicación y operación, sus diferencias se muestran en la Tabla 1-1. El HP101 se describirá como el ejemplo en las siguientes secciones.
Tabla 1-1
|
FACP |
Número de Zonas de Detección |
Número de Salidas de Sonido |
Ajustes de Retardo de Salida |
|
CK1004 |
4 |
1 |
N / A |
|
CK1008 |
8 |
2 |
N / A |
|
CK1016 |
16 |
4 |
N / A |
General
Panel de Control de Alarma Contra Incendios Convencional con cuatro Zonas
Especificaciones clave/Características especiales
4/8/16 Circuitos de Dispositivos de Inicio (IDCs) Estilo B (Clase B).
Todas las zonas aceptan detectores de humo de dos hilos y cualquier dispositivo de contacto normalmente abierto.
Unos circuitos de aparatos de notificación (señal) de Estilo Y (Clase B) incorporados (NACs).
Alarma, Problema y Supervisión, relés Forma-C estándar.
Operación a 24 voltios.
Detector de humo de cuatro hilos reiniciable potencia @ 500 mA.
Potencia no reiniciable @ 500 mA.
Prueba de marcha para una sola persona programable para prueba silenciosa o audible.
Deshabilitar/Habilitar control por IDC.
Protección contra polaridad inversa.
