1). Medición de humedad relativa y temperatura, totalmente calibrado, salida digital



2). Excelente estabilidad a largo plazo



3). No se requieren piezas adicionales



4). Distancia de transmisión de señal ultralarga



5). Consumo de energía ultrabajo

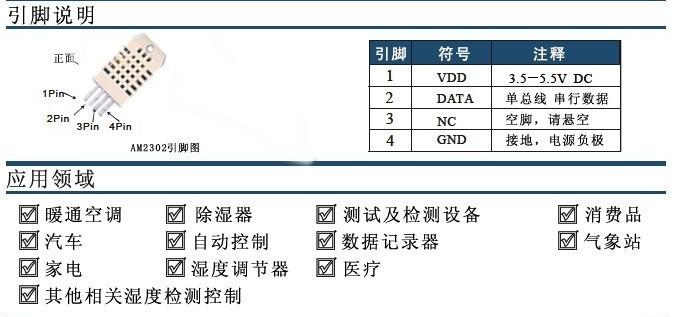

6). Instalación de 4 pines



7). Intercambiabilidad completa



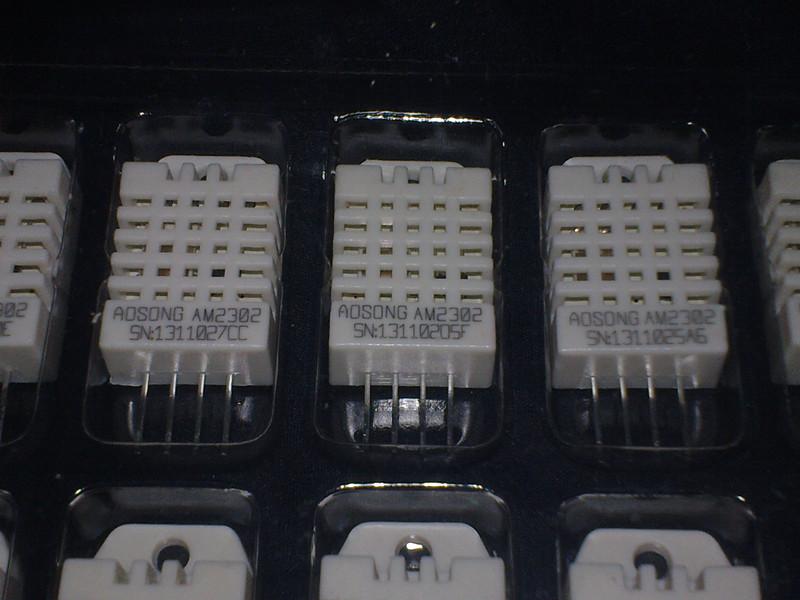

Descripción general del producto AM2302:



El sensor digital de temperatura y humedad AM2302 es un sensor compuesto de temperatura y humedad con salida de señal digital calibrada. Utiliza tecnología dedicada de adquisición de módulo digital y tecnología de detección de temperatura y humedad para garantizar que el producto tenga una fiabilidad extremadamente alta y una excelente estabilidad a largo plazo.



El sensor incluye un elemento capacitivo de detección de humedad y un dispositivo de medición de temperatura DS18B20, y está conectado a un microcontrolador de 8 bits de alto rendimiento. Por lo tanto, el producto tiene las ventajas de excelente calidad, respuesta ultrarrápida, fuerte capacidad antiinterferencia y un rendimiento de costo extremadamente alto.



Cada sensor AM2302 se calibra en una sala de calibración de humedad extrema. Los coeficientes de calibración se almacenan en la memoria OTP en forma de programa, y estos coeficientes de calibración se llaman en el sensor durante el procesamiento de la señal de detección. La interfaz serial de un solo cable hace que la integración del sistema sea simple y rápida. El tamaño ultrapequeño, el consumo de energía extremadamente bajo y la distancia de transmisión de señal de más de 20 metros lo convierten en una excelente opción para diversas aplicaciones e incluso aplicaciones exigentes. El cable conductor del producto es un cable blindado de tres núcleos.



Áreas de aplicación:



1) HVAC 2) Equipo de prueba e inspección



3) Coche 4) Registrador de datos



5) Bienes de consumo 6) Control automático



7) Estación meteorológica 8) Electrodomésticos



9) Humidificador 10) Médico



parámetro:
Modelo Rango de medición Rango de temperatura Precisión de medición de humedad Precisión de medición de temperatura Resolución
AM2302 0-100％RH -40~100℃ ±2％RH ±0.3℃ 0.1



Intercambiabilidad: Totalmente intercambiable



Estabilidad a largo plazo ±0.3%RH/año



Pines de alimentación:
El voltaje de alimentación del AM2302 es de 3.3-6V. Después de encender el sensor, necesita esperar 1 segundo para pasar el estado inestable. No es necesario enviar ninguna instrucción durante este período. Se puede añadir un condensador de 100nF entre los pines de alimentación (VDD, GND) para desacoplamiento y filtrado.



Interfaz de bus único:

El bus de datos único se utiliza para la comunicación y sincronización entre el microprocesador y el AM2302. El tiempo de comunicación es de aproximadamente 5 ms. El formato específico se describe a continuación. La transmisión de datos actual es de 40 bits, y el bit alto se emite primero.

Formato de datos: datos de 40 bits = datos de humedad de 16 bits + datos de temperatura de 16 bits + suma de comprobación de 8 bits
Ejemplo: Recibir datos de 40 bits como sigue:
0000 0010 1000 11000000 0001 0101 11111110 1110
Datos de humedad datos de temperatura suma de verificación



Suma de comprobación = los últimos 8 bits de la suma de (humedad alta 8 bits + humedad baja 8 bits + temperatura alta 8 bits + temperatura baja 8 bits) Por ejemplo: Suma de comprobación = 0000 0010 + 1000 1100 + 0000 0001 + 0101 1111 = 1110 1110
En este ejemplo, humedad = 65.2% HR. Método de cálculo del valor de humedad: Convertir datos de humedad de binario0000 0010 1000 1100 convertido a decimal es 652, humedad = 652/10 = 65.2%RH. El valor de la temperatura se calcula de la misma manera que el valor de la humedad, así que en este ejemplo la temperatura = 35.1°C.
Cuando la temperatura está por debajo de 0℃, el bit alto de los datos de temperatura se establece en 1.
Por ejemplo: -10.1℃ se representa por 1000 0000 0110 0101
Después de que el host del usuario (MCU) envía una señal de inicio, el AM2302 cambia del modo de bajo consumo al modo de alta velocidad. Después de esperar a que termine la señal de inicio del host, el AM2302 envía una señal de respuesta, envía 40 bits de datos y activa una adquisición de señal.



(Nota: Los datos de temperatura y humedad leídos por el host desde el AM2302 son siempre el valor de la medición anterior. Si el intervalo entre dos mediciones es muy largo, por favor, lea dos veces seguidas para obtener los valores de temperatura y humedad en tiempo real)
