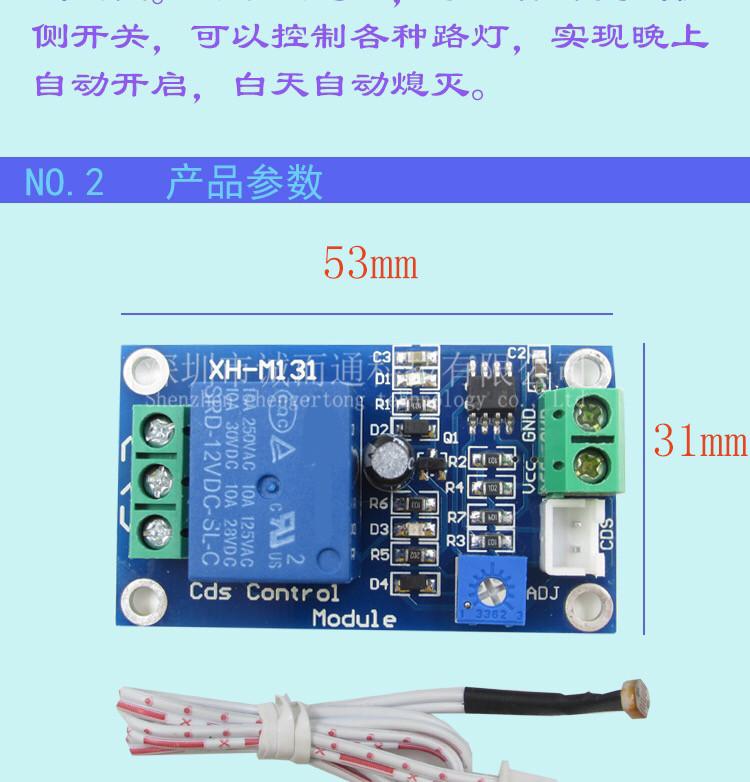

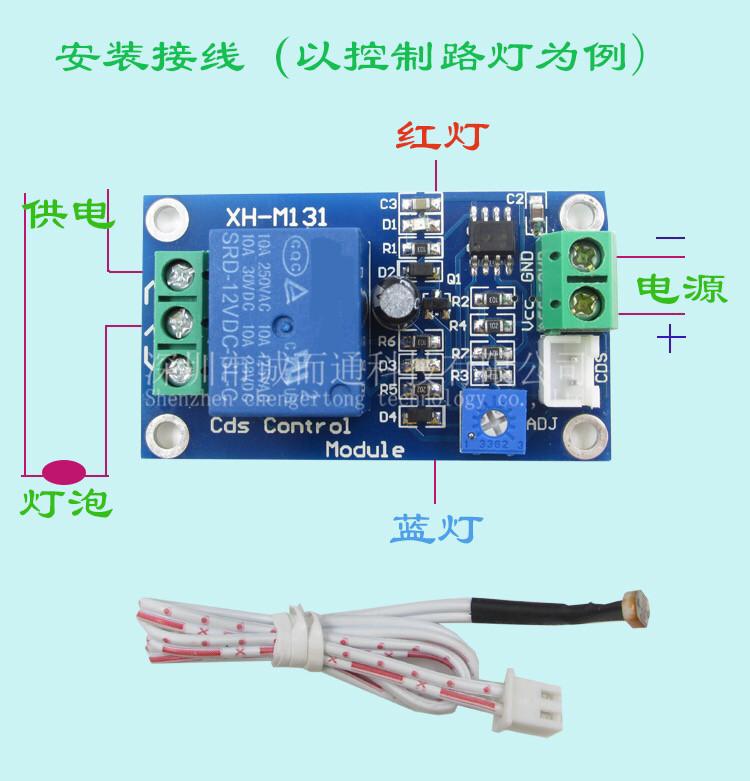

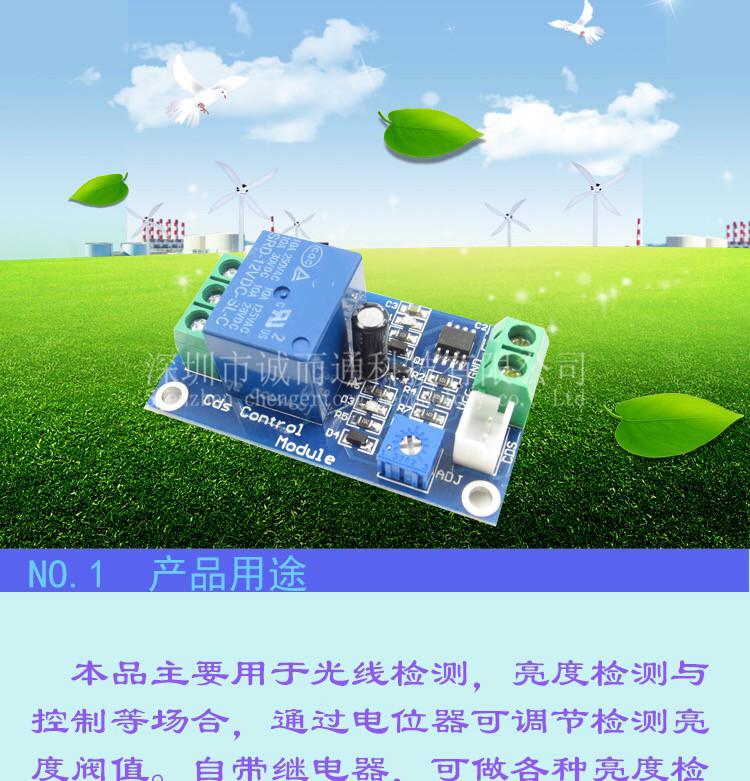

Este módulo se puede utilizar para detección de luz y detección de brillo. Tiene una luz indicadora de encendido (roja) y una luz indicadora de activación del relé (azul). También tiene cuatro orificios de montaje para tornillos M3, lo que facilita enormemente la instalación. La placa puede ajustar la fotosensibilidad mediante un potenciómetro. Tiene su propio relé y se puede utilizar para varios interruptores de control de detección de brillo. Se puede utilizar en, por ejemplo, farolas, que se encienden automáticamente por la noche y se apagan durante el día, así como en otros equipos que requieren automatización.

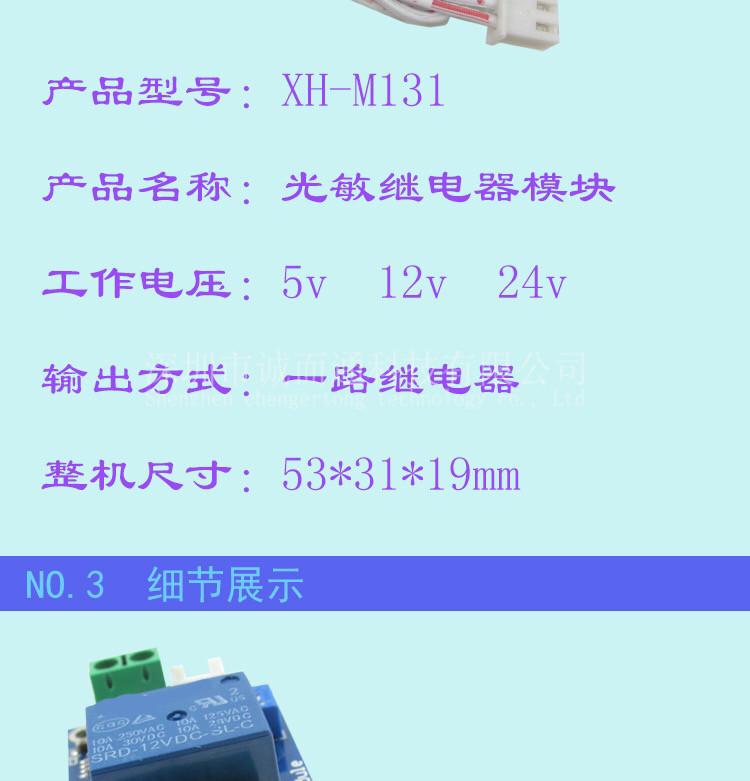

Parámetros de la placa

1. El módulo usa 12VFuente de alimentación, con función de conexión anti-inversa, la conexión inversa de la fuente de alimentación no dañará el módulo;

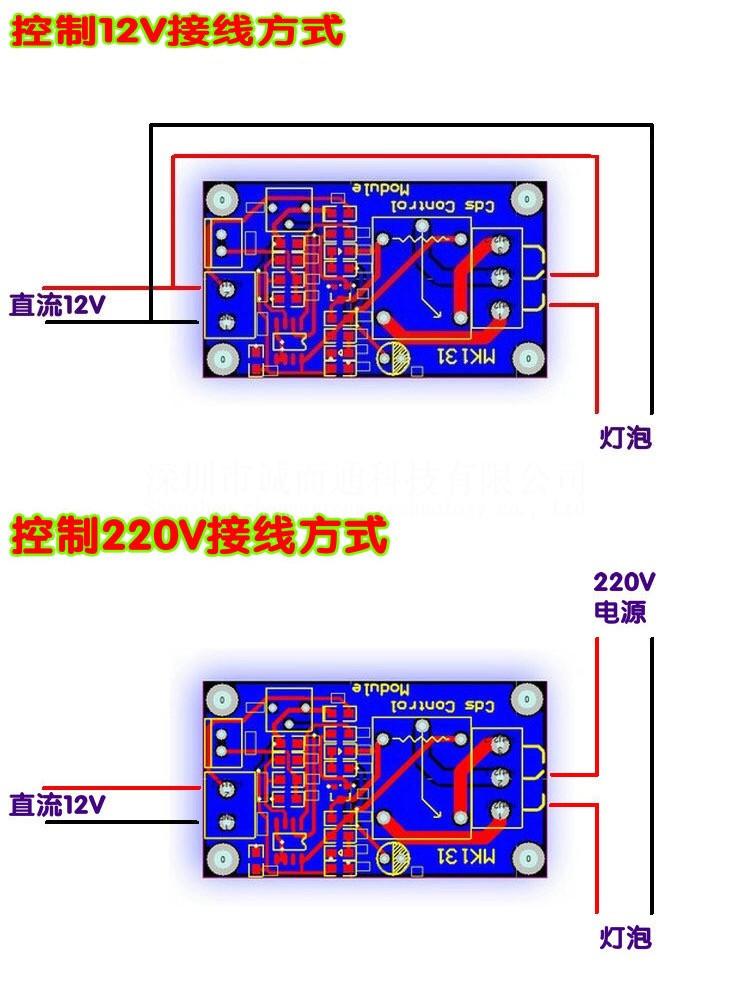

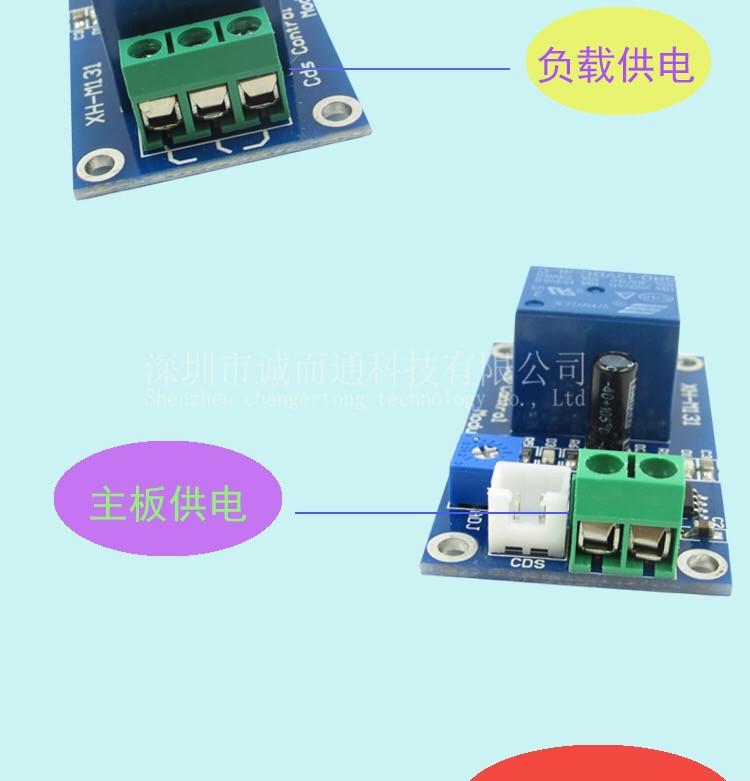

2. Capacidad de carga de la interfaz normalmente abierta: CA 0V--125V/20A, CC 0V--14V/20A; el extremo de salida del módulo tiene tres puertos: terminal común (COM), normalmente abierto (CK) y normalmente cerrado (CB). Los tres puertos son equivalentes a un interruptor de doble control. Cuando la bobina del relé está energizada, el terminal común se conecta al terminal normalmente abierto. Cuando no hay electricidad, el terminal común se conecta al terminal normalmente cerrado. El terminal COM generalmente se conecta al polo negativo de la fuente de alimentación a través de la carga, y el terminal normalmente abierto se conecta al polo positivo de la fuente de alimentación.

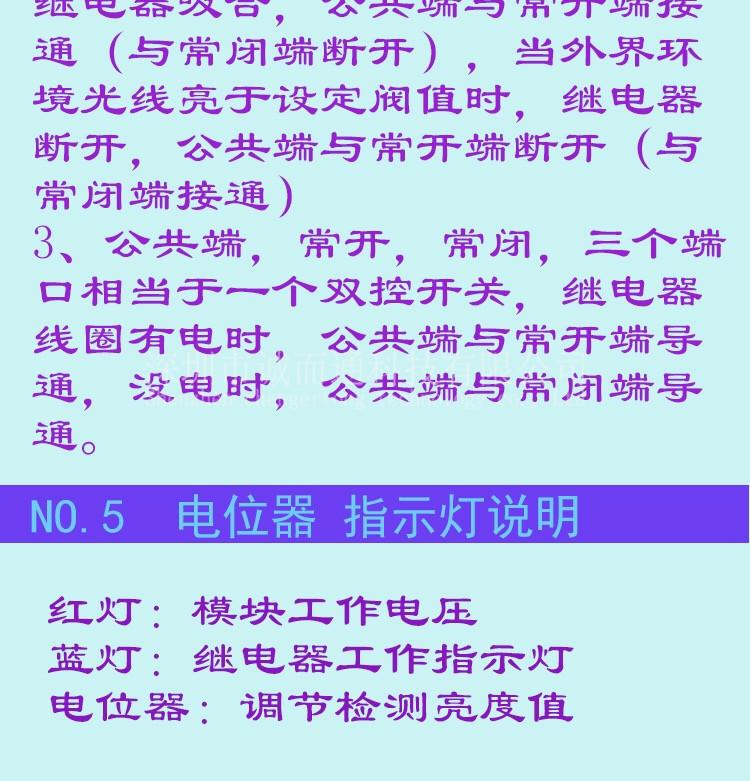

3, La sensibilidad se puede ajustar con el potenciómetro. Ajustando el potenciómetro, se puede establecer el umbral del relé de arranque. Cuando la luz es más tenue que el umbral, el relé del módulo se energiza, y cuando la luz es más brillante que el umbral, el relé se desconecta;
