Conector SATA de disco duro H5.6 altura 15+7p placa bajo ROHS patch 7+15p conector macho placa DIP

Venta directa de fábrica de Fuxinsheng: productos de las series SATA y ATA. Productos completos de alta calidad. Excelente acogida por parte de los clientes.

Los contribuyentes con calificación general pueden emitir facturas de IVA de 17 puntos

Dibujos de productos de la empresa:

Conector SATA de disco duro altura H5.6 15+7P tipo parche bajo placa enchufe hembra 7+15P para placa de inserción DIP soldadura por puntos soldadura por puntos soldadura por puntos soldadura por puntos

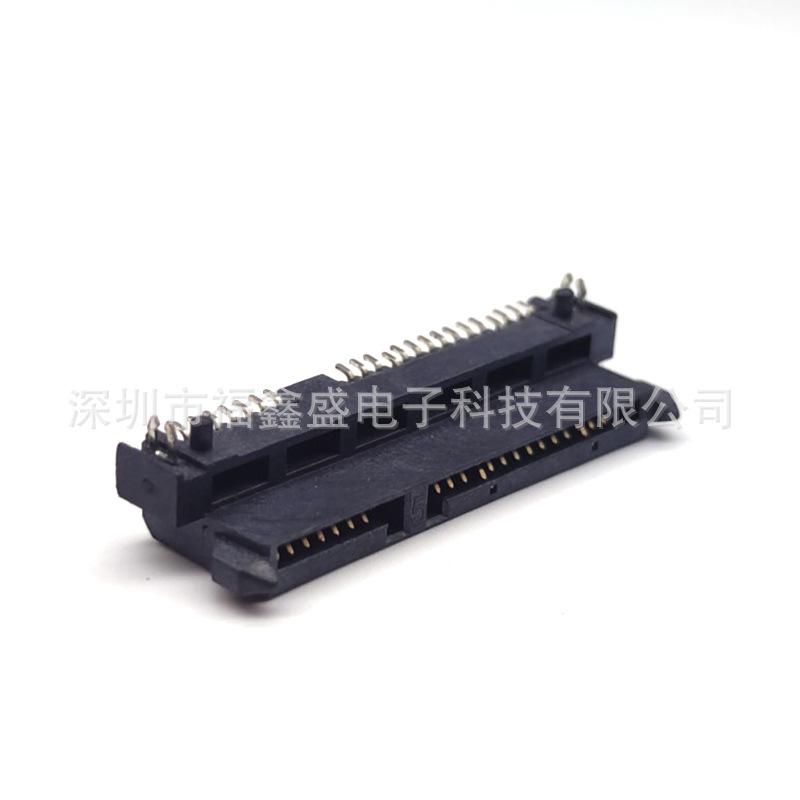

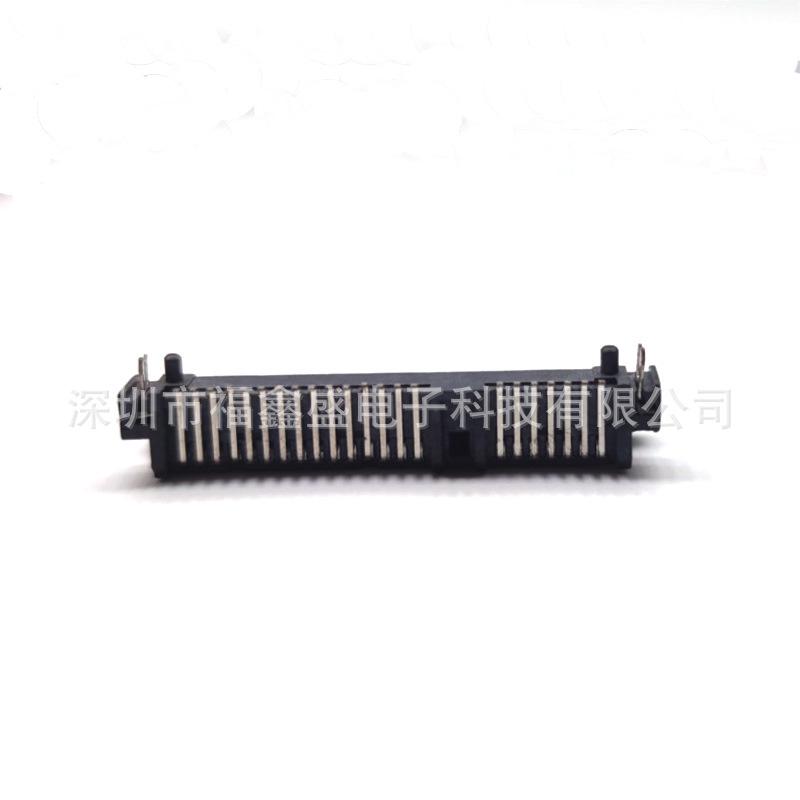

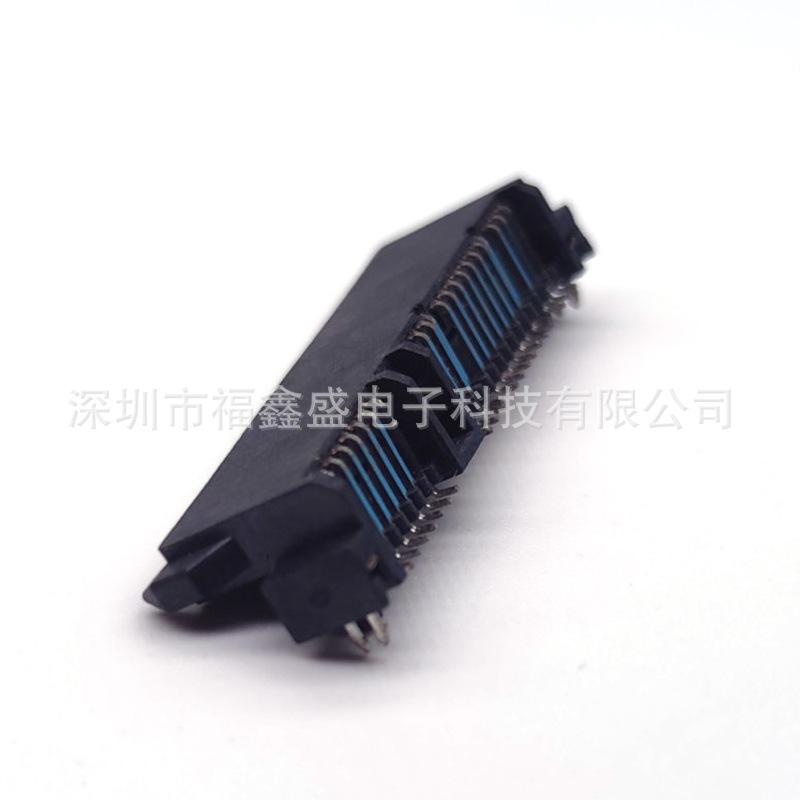

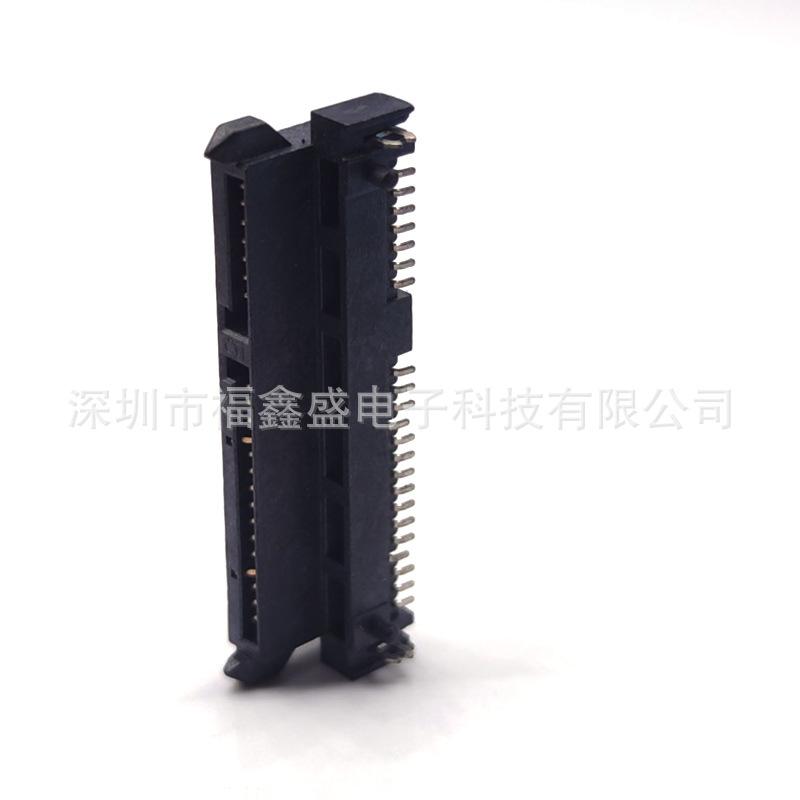

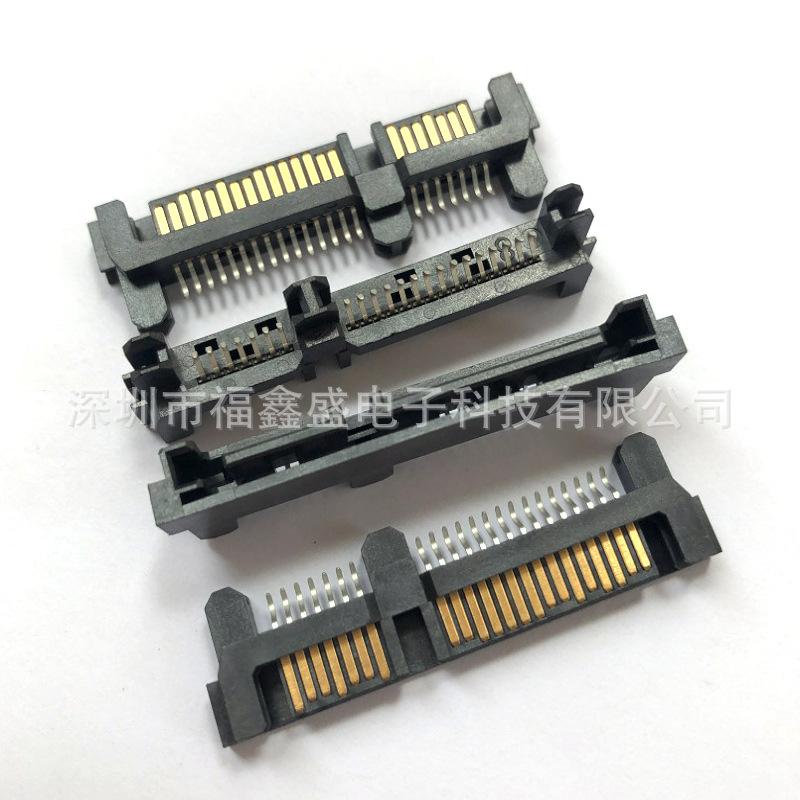

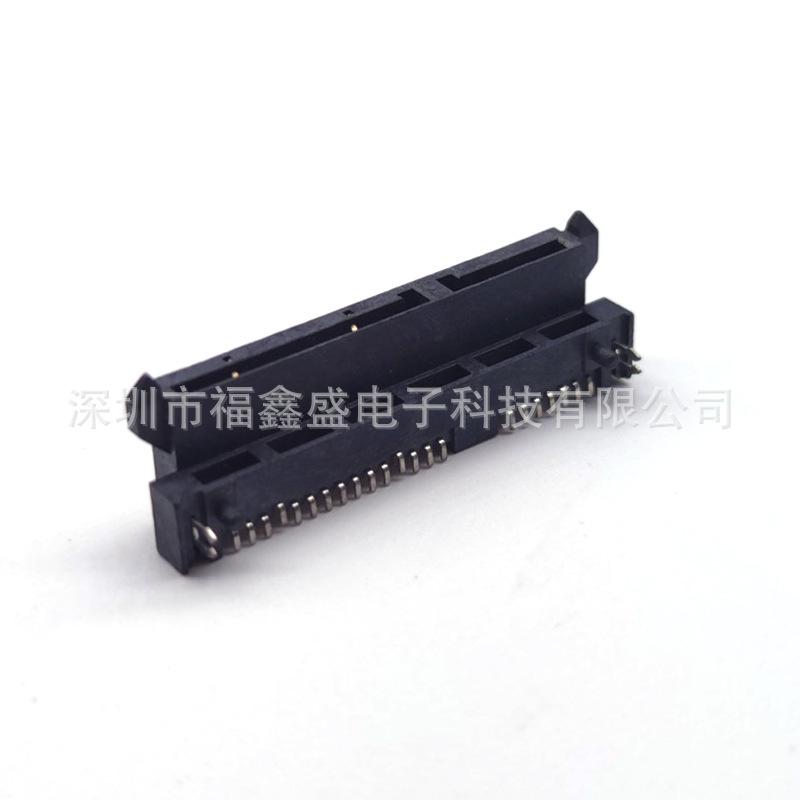

Productos en foto real:

Uso del producto:Los productos son ampliamente utilizados en placas base de computadoras, monitores LCD, tarjetas de telecomunicaciones, memoria, lectores y escritores, MODEN, cámaras digitales, WAP, MP3, MP4, PDA, televisores de alta definición, proyectores, unidades de estado sólido, discos duros móviles, discos duros, placas base de computadoras, placas base de control industrial, reproductores de disco duro, fuentes de alimentación móviles y otras series de equipos médicos y equipos de comunicación.

1. Material del producto;

Plástico: 1El color es negro, material LCP G/F resistente a altas temperaturas UL94V-0 (se puede seleccionar el color), se puede soldar por reflujo.

Terminales: 2Bronce fosforoso (C1591).T=0,25 +/- 0,01 mm

[Base de níquel 50u'', estañado 100u'']

El área de contacto está bañada en oro 1u'',3u'',5u'',15u'',30u'');

Las juntas de soldadura de material de contacto de latón (2680)/cobre fosforoso bañadas en oro están estañadas para garantizar mejor la calidad de la soldadura.

2. Rendimiento eléctrico:

2.1 Resistencia de aislamiento:1000 MΩ mín./＞50 MΩ

2.2 Tensión soportada:500 V CC

2.3 Corriente nominal:1,5 amperios máx.

2.4 Fuerza de inserción:4,5 kg máximo

2.5 Fuerza de extracción:0,7 kg mínimo

2.6 Temperatura:-55° +105°

3. Requisitos de la prueba:
3.1No hay contracción evidente ni falta de material en el aspecto del plástico;
3.2. La superficie del terminal no debe estar deformada, aplastada ni oxidada;
3.3Resistencia de contacto: 30 mΩ máx.

 Empresa Fuxinsheng: Proceso de producción:

Compañía Fuxinsheng: Taller de producción:

  Compañía Fuxinsheng: Equipos de prueba

 Compañía Fuxinsheng: Inspección del envío de productos
