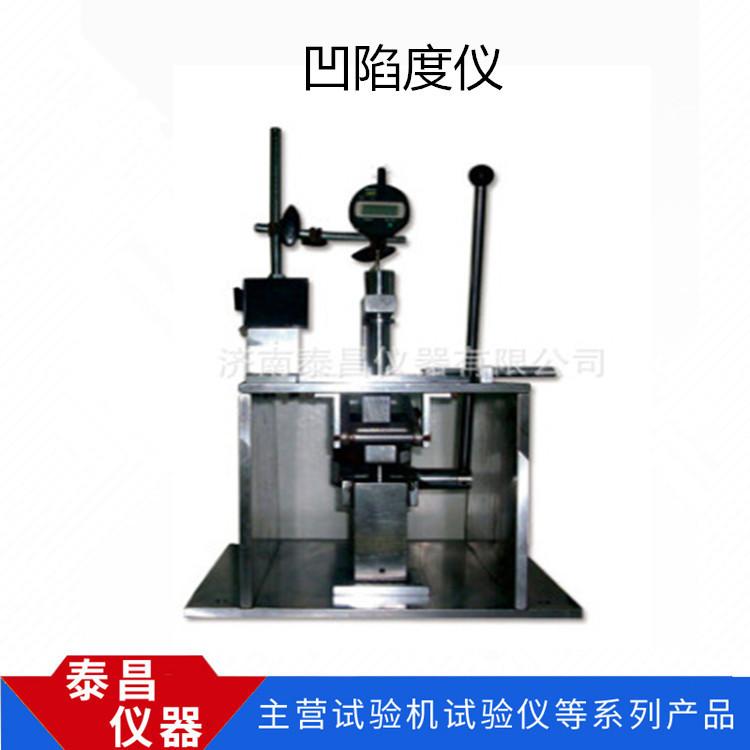

Medidor de Abolladuras de Piso, Medidor de Abolladuras de Goma, Medidor de Abolladuras de Espuma, Medidor de Abolladuras de Plástico, Multifunción

Descripción del Producto

Esta máquina es adecuada para probar la flacidez de pisos de plástico de bloque de cloruro de polivinilo semirrígido y pisos de bobinas de PVC, y cumple con los requisitos de la norma nacional GB/T11982-2005 para pisos de bobinas de PVC.

Composición de la máquina de pruebas

1El comprobador de abolladuras consta de un marco, un banco de trabajo elevable, un cabezal de presión, un dispositivo de carga, un indicador de abolladuras y un dispositivo de cronometraje.

2 El marco debe ser una estructura rígida y, bajo la carga máxima, la deformación a lo largo de la dirección axial no debe superar los 0,05 mm.

3 La coaxialidad entre el eje del tornillo de elevación y el eje del eje principal no debe ser mayor a φ0,3 mm.

4. La verticalidad entre la mesa elevadora y el eje del husillo no debe ser mayor al 0,2%.

5La precisión de la indicación es de ±4%.

6 El cabezal de presión no debe deformarse ni dañarse bajo la carga de prueba.

7. El diámetro inferior de la bola de acero del cabezal de presión es de φ5 mm, φ6,35 mm y la desviación límite es de ±0,5 %.

8. El diámetro del cabezal de presión plano cilíndrico es de φ4,5 mm y la desviación límite es de ±0,5 %.

9 niveles de carga

Carga inicial 0,9 kgf, carga de prueba (incluida la carga inicial) 13,6, 36,0, 62,5 kgf, carga inicial extrema

La desviación límite es de ±2% para cargas en todos los demás niveles y de ±1% para cargas en todos los demás niveles.

10 El indicador de depresión es un indicador de cuadrante (debe cumplir con las disposiciones de GB1219-75 "Indicador de cuadrante").

11 Ingeniería de dispositivos de cronometraje 1h, precisión ±5%

Parámetros técnicos

1. Carga inicial: 0,9 kgf, carga total: 13,6 kgf, 36 kgf, 62,5 kgf

2. Presione la cabeza

Cabezal de presión de bola de acero: ◎5 mm, ◎6,35 mm (personalizable)

Cabezal de presión de columna de acero: ◎4,5 mm

3. Rango de medición efectivo: 0,1 mm-1,0 mm

4. Escala mínima del indicador: 0,01 mm

5. Deformación del marco: ≤0,05 mm

6. Precisión de indicación: ±4%

7. Distancia entre el centro del cabezal de presión y la pared de la máquina: 100 mm

8. Dimensiones: 370X250X670mm
