Medidor de flujo de orificio de suministro de fábrica Anillo de orificio de flujo Placa de orificio Medidor de flujo de orificio de múltiples orificios

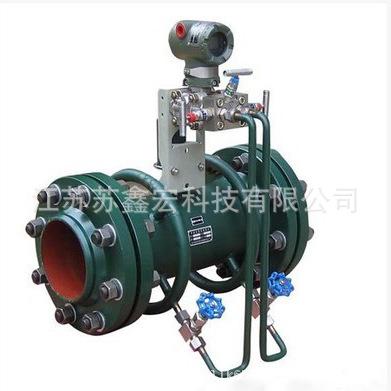

1. Descripción general del caudalímetro de orificio anular

El caudalímetro de orificio anular serie XKLGHX es un sensor de caudal de estrangulamiento desarrollado por Jiangsu Xinke Instrument Co., Ltd. basado en la placa de orificio estándar. Debido a que adopta una estructura de canal anular, diversos medios sucios pueden pasar fácilmente por el espacio anular entre la placa de orificio y la tubería. Por lo tanto, los caudalímetros de orificio anular se utilizan ampliamente en la medición de caudal de medios sucios.

2. Características del caudalímetro de orificio anular

1. Medición de líquido o gas que contiene partículas sólidas;

2. No requiere tramos largos de tubería recta y puede funcionar en condiciones de tubería difíciles;

3. Adecuado para la medición de vapor saturado, aire comprimido, gas de carbón, gas de escape de horno, agua de enfriamiento, condensado, diversas soluciones químicas corrosivas y diversos medios fluidos;

4. Pequeña pérdida de presión y bajo consumo de energía;

5. El coeficiente de descarga es estable en condiciones adversas, con alta precisión y buena fiabilidad;

3. Parámetros técnicos principales del medidor de flujo de orificio anular

1. Diámetro nominal: DN50~DN3000

2. Temperatura de trabajo: -200~450℃

3. Presión nominal: -0.1~40 MPa

4. Precisión: 1.0% 1.5% 2.0%

5. Método de conexión: conexión por brida, conexión por soldadura

..........................................................................................................................................................................................................................................................................................................................................................
