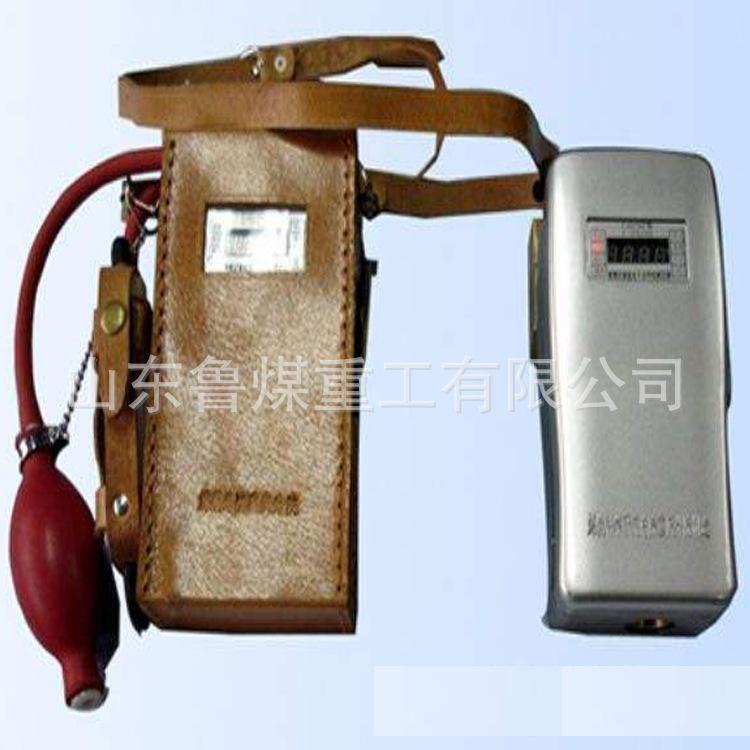

GQJ-1BPrincipio de interferencia de la luzCJG100Detector de metano por interferometría óptica
El detector de metano por interferencia óptica es un instrumento para medir el contenido de metano. Utiliza el principio de interferencia óptica y también se le llama vatio óptico. Puede medir rápida y precisamente la concentración de metano, dióxido de carbono y otros gases en el aire ambiente donde hay mezclas de gases inflamables, explosivos y combustibles. Tiene medición precisa, campo de visión claro, y es fácil de ajustar y usar.
Instrucciones
1Preparación antes del uso [1]
1) Carga: Primero, el tamaño de partícula es (2～3）mmde cloruro de calcio o gel de sílice, (4～5）mmCal sodada y otros productos químicos se cargan en el tubo de absorción, entre los cuales el cloruro de calcio o el gel de sílice se montan en el orden de almohadilla de esponja → empaque de flor → producto químico (llenado hasta la mitad) → empaque redondo → producto químico → empaque de flor → almohadilla de esponja (cloruro de calcio o gel de sílice se cargan en el tubo de absorción corto para absorber la humedad, y cal sodada se carga en el tubo de absorción largo para absorber el dióxido de carbono. Si la medición principal es para metano y la humedad es alta, cloruro de calcio o gel de sílice se cargan en el tubo largo y cal sodada se carga en el tubo corto).
Al verificar el rendimiento del instrumento, el tubo de absorción debe insertarse en la trayectoria del gas antes de que pueda llevarse a cabo la verificación de rendimiento del instrumento.
2) Compruebe si la pera de succión tiene fugas. Método de comprobación: doble el tubo de goma en la pera de succión, apriételo con fuerza y luego aplane la pera de succión. Cuando se suelta la pera aplanada, la pera debería tardar al menos 20 segundos en expandirse y recuperarse.3minuto.
3) Compruebe la permeabilidad del sistema de gas metano. Método de comprobación: Conecte un globo al sistema de gas metano, aplaste el globo y luego suéltelo inmediatamente. Si el globo se infla rápidamente, significa que la vía de gas está despejada.
4) Verifique la fuga de la línea de gas metano. Método de verificación: Conecte la línea de gas a700En el manómetro con una altura de columna de agua de mm, la duración1Si la columna de agua no baja después de unos minutos, significa que no hay fugas en la trayectoria del gas.
5) Limpie la cámara de aire con aire fresco. Antes de usar, la temperatura debe ser cercana a la de la zona donde se va a usar el aire (la diferencia no debe exceder5Limpie la cámara de metano con aire fresco a 100 °C. Esto puede reducir el movimiento de la franja ajustada a cero debido a los cambios de temperatura.
6) Ajuste a cero de las franjas de interferencia (ver Figura3）：
Desenrosque el volante de ajuste a cero3Cubierta puesta2, presiona el interruptor5, gire el volante del micrómetro1, para que la posición cero de la esfera coincida con la línea de indicación. Presione el interruptor6, gire el volante de ajuste a cero3, retire la tapa del ocular4Observe a través del ocular, alinee la primera o la segunda franja negra de la franja de interferencia con la línea cero del retículo, recuerde la franja negra correspondiente y atornille la cubierta protectora.
