BOMBA centrífuga de agua limpia de una etapa y simple succión, bomba de circulación horizontal para agua fría y caliente, bomba para riego agrícola, bomba de jardín

Procesamiento y personalización disponibles. Los precios son solo de referencia. Para más detalles sobre el modelo, llame a Wangwang para una consulta.

Debido a que hay demasiados modelos de bombas de agua y los precios son inciertos, comuníquese con el servicio al cliente para cambiar el precio antes de realizar un pedido.



1. Ámbito de aplicación de la bomba centrífuga de agua limpia de una sola etapa tipo IS
Las ventajas de la bomba centrífuga de una etapa para agua limpia tipo IS incluyen: el rendimiento hidráulico de toda la serie está razonablemente distribuido, proporcionando un amplio rango de selección para los usuarios y facilitando el mantenimiento; tiene alta eficiencia. La bomba centrífuga de una etapa para agua limpia tipo IS es adecuada para el suministro y drenaje de agua industrial y urbana, y también se puede utilizar para riego y drenaje agrícola, y para transportar agua limpia u otros líquidos similares al agua limpia, con una temperatura que no exceda los 80℃.
2. Características de la bomba centrífuga de agua limpia de una etapa IS

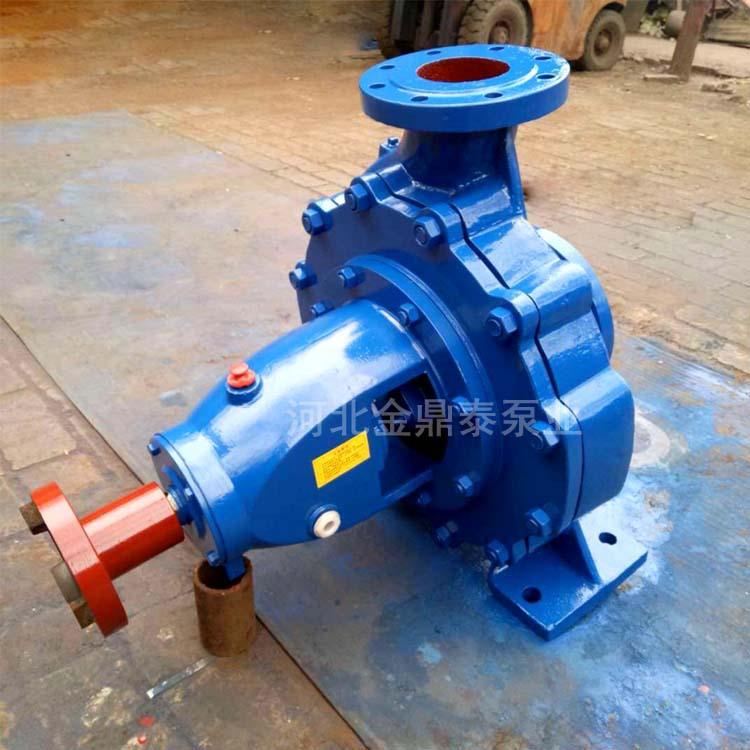

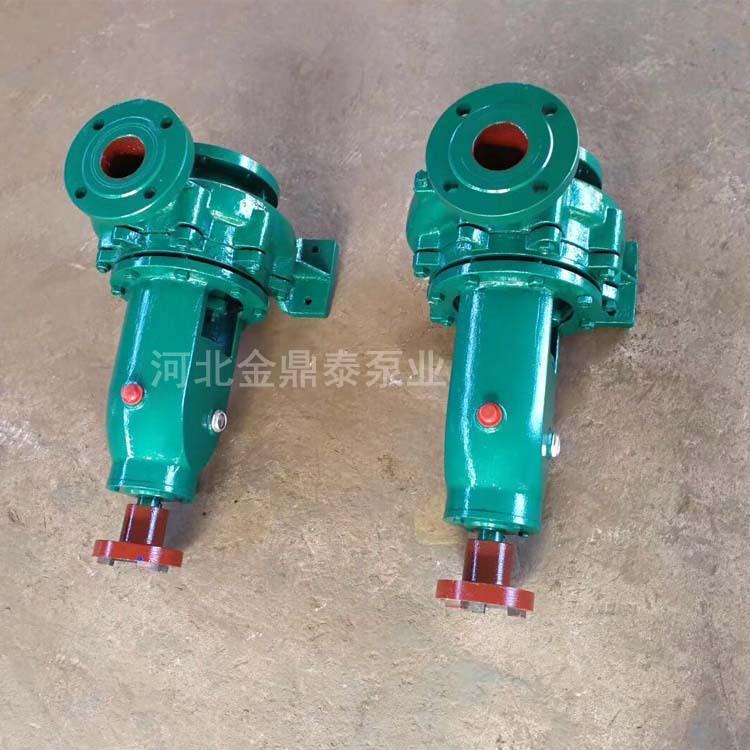

1. La bomba centrífuga de agua limpia de una sola etapa tipo IS se compone principalmente de cuerpo de bomba, tapa de bomba, impulsor, eje, anillo de sellado, buje y cojinete de soporte.
2. El cuerpo y la tapa de la bomba centrífuga de una sola etapa tipo IS para agua limpia se dividen desde la parte posterior del impulsor, lo que comúnmente se denomina estructura de apertura trasera. Su ventaja es que es fácil de reparar. Durante la reparación, no es necesario mover el cuerpo de la bomba, la tubería de succión, la tubería de descarga ni el motor. Solo necesita quitar la pieza de acoplamiento intermedia del acoplamiento extendido para extraer la parte del rotor para su reparación.
3. La carcasa (es decir, el cuerpo de la bomba y la cubierta de la bomba) de la bomba centrífuga de una sola etapa tipo IS para agua limpia constituye la cámara de trabajo de la bomba de agua. El impulsor, el eje y el rodamiento son el rotor de la bomba. El componente del rodamiento de soporte soporta la parte del rotor de la bomba, y el rodamiento soporta la fuerza radial y la fuerza axial de la bomba.
4. Para equilibrar la fuerza axial de la bomba centrífuga de agua limpia de una sola etapa tipo IS, la mayoría de las bombas están equipadas con anillos de sellado delante y detrás del impulsor, y se proporcionan orificios de equilibrio en la cubierta trasera del impulsor. Dado que la fuerza axial de algunas bombas no es grande, no hay anillos de sellado ni orificios de equilibrio en la parte posterior del impulsor.
5. El anillo de sellado axial de la bomba centrífuga de agua limpia de una sola etapa tipo IS está compuesto por una prensaestopas, un anillo de empaque y un empaque para prevenir la entrada de aire o fugas grandes de agua. Si el impulsor de la bomba está equilibrado, la cavidad con el empaque blando está conectada al puerto de succión del impulsor. Si el líquido en la entrada del impulsor está en estado de vacío, es fácil que entre aire a lo largo de la superficie del manguito del eje. Por lo tanto, se instala un anillo de empaque en la cavidad del empaque. A través del pequeño orificio en la tapa de la bomba, el agua presurizada de la sala de la bomba centrífuga de agua limpia se dirige al anillo de empaque para sellado. Si el impulsor de la bomba no tiene un orificio de equilibrio, dado que la presión del líquido en la parte posterior del impulsor es mayor que la presión atmosférica, no hay problema de fugas, por lo que se puede omitir el anillo de empaque.
6. Para evitar el desgaste del eje, una bomba centrífuga de agua limpia de una sola etapa está equipada con un manguito protector en el punto donde el eje atraviesa la cavidad de la prensaestopas. Hay una junta tórica entre el manguito y el eje para evitar la entrada de aire o fugas de agua a lo largo de la superficie de contacto.

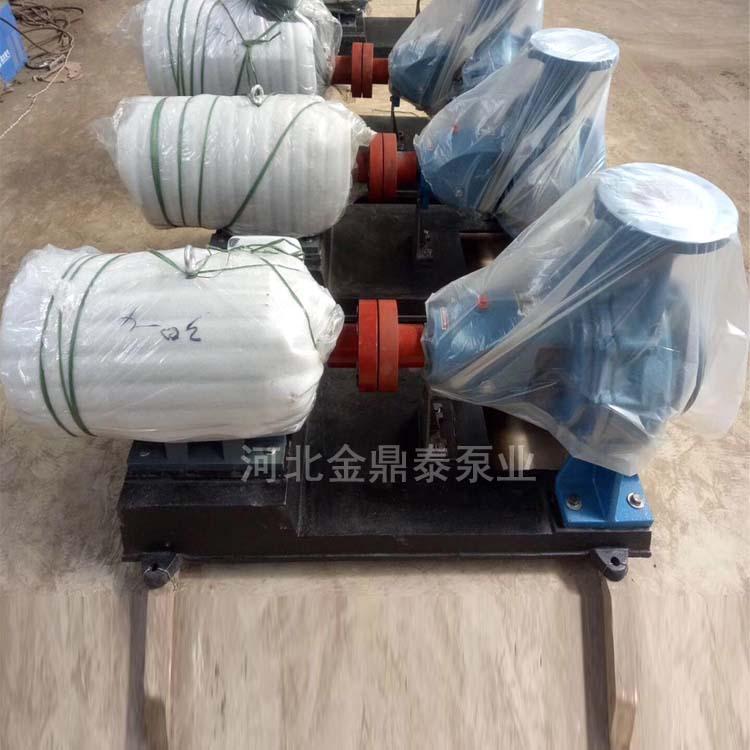

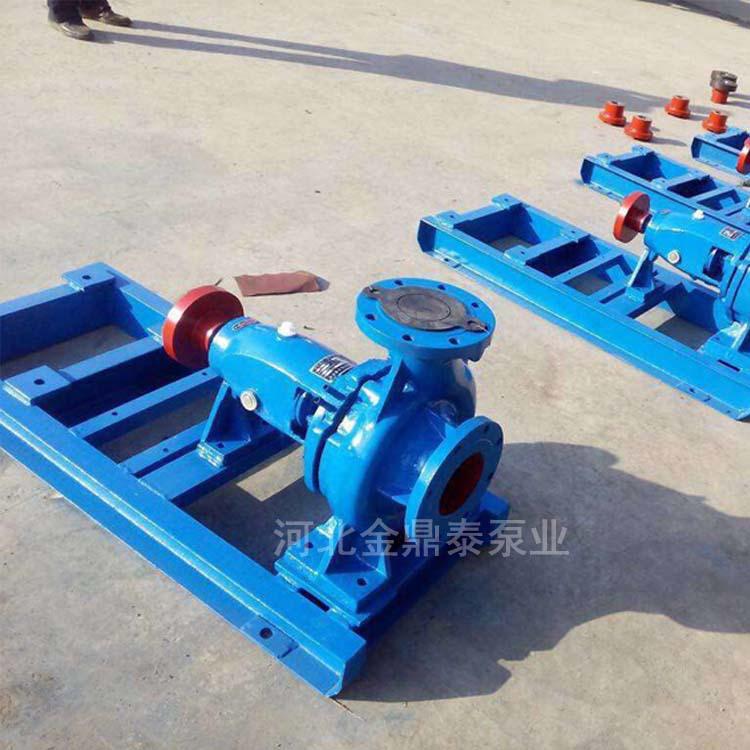

7. El modo de transmisión de la bomba centrífuga de agua limpia de una etapa está conectado al motor a través de un acoplamiento elástico extendido. La dirección de rotación de la bomba, vista desde el extremo de accionamiento, es en sentido horario.
3. Significado del modelo de bomba centrífuga limpia de una etapa IS
Por ejemplo: IS80-65-160A
Bomba centrífuga de una etapa tipo IS para agua limpia
80-Diámetro del puerto de succión (mm)
65-Diámetro de la salida de descarga (mm)
160- Diámetro nominal del impulsor (mm)
Para equilibrar la fuerza axial de la bomba, la mayoría de las bombas no tienen anillos de sellado delante y detrás del impulsor, y se proporcionan orificios de equilibrio en la tapa trasera del impulsor.
Los sellos axiales de las bombas centrífugas de agua limpia se presentan en tres formas: sellos de prensaestopas, sellos mecánicos y retenes de goma.
La bomba centrífuga de agua limpia gira en sentido horario cuando se conecta al motor mediante un acoplamiento elástico.
