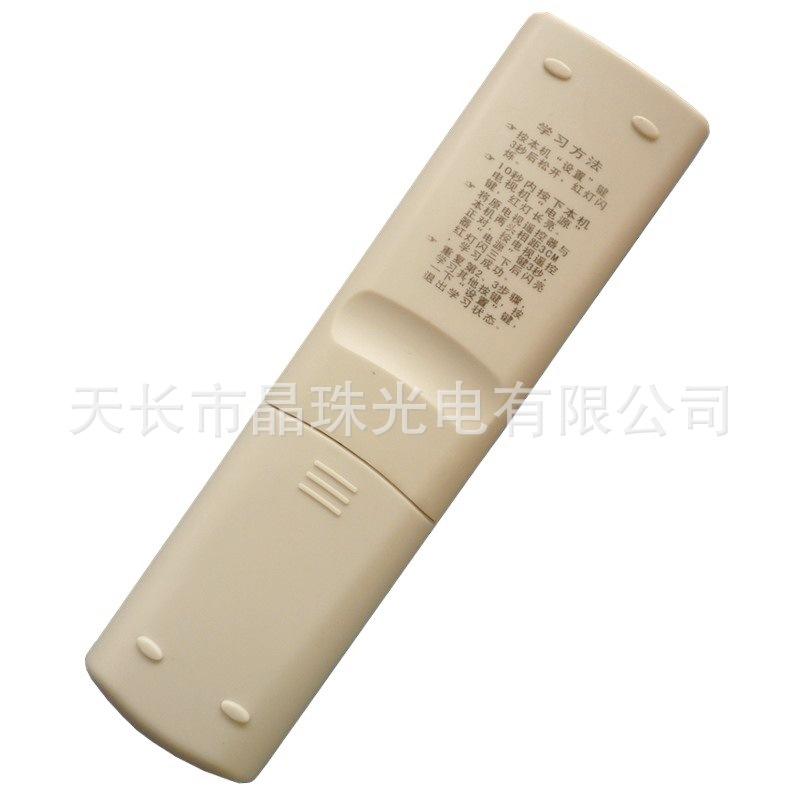

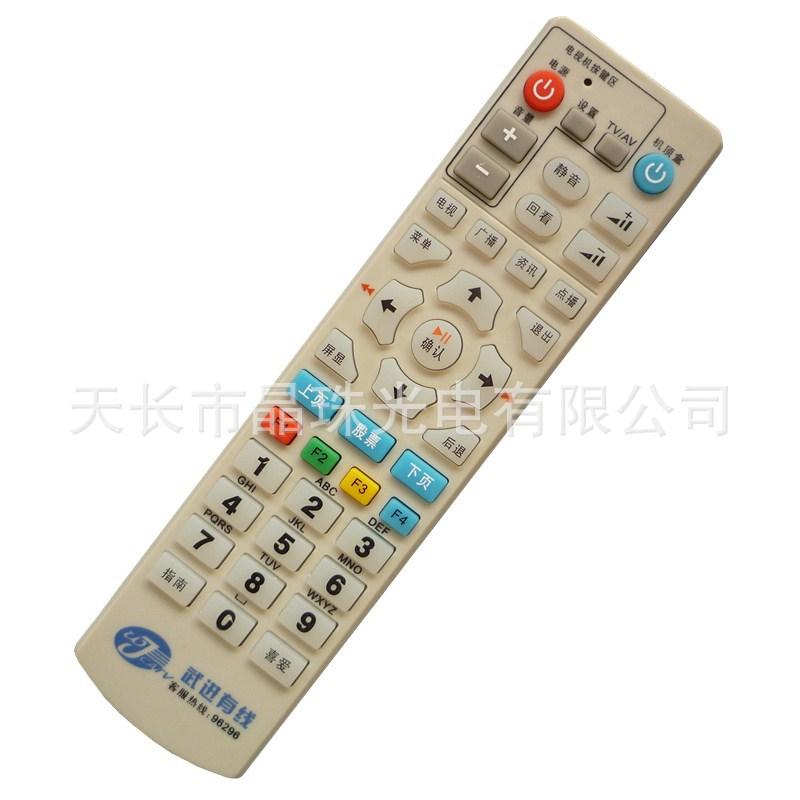

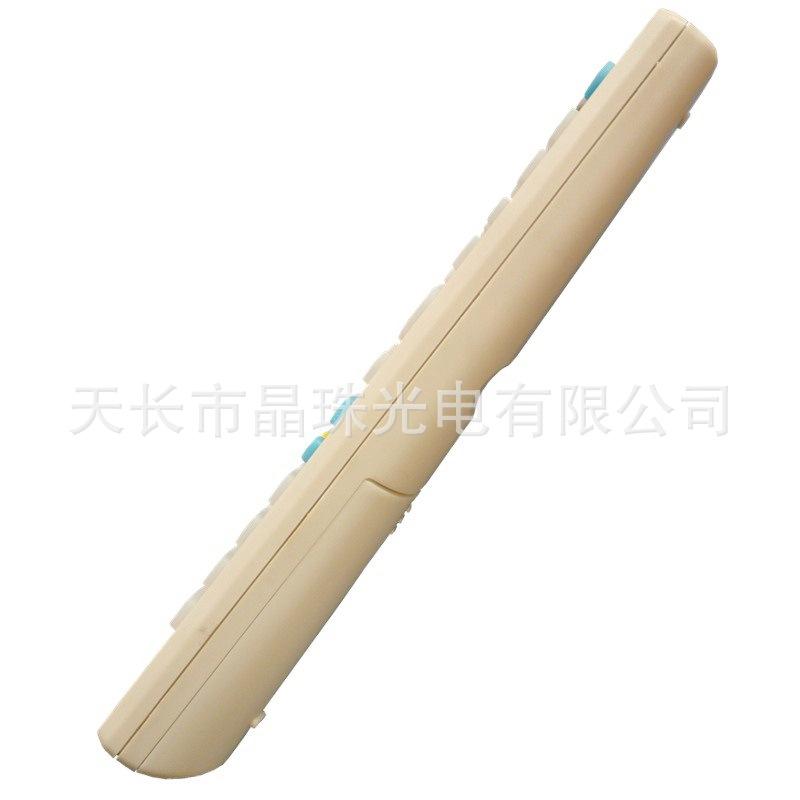

Cuentas de cristal:Control remoto de TV digital por cable WujinControl remoto para decodificador digital Jiangsu Yitong YTTB-C2010

Debido a la luz de disparo, los materiales de soporte y otras razones, el tamaño y el color del producto recibido pueden variar ligeramente de las imágenes y descripciones. El producto real prevalecerá. ¡Gracias!

1. Suministro a largo plazo de controles remotos para aires acondicionados, televisores, LCD, aires acondicionados, decodificadores, DVD, parlantes, universales, todo en uno, iluminación, etc., adaptadores de corriente, cargadores de vehículos eléctricos, controladores, etc.

2. El control remoto universal es compatible con la mayoría de marcas nacionales e internacionales, diferentes modelos y años de producción de televisores. Su funcionamiento y configuración son sencillos, y la distancia de transmisión es de 10 a 15 metros. Alimentación: batería de 3 V/7 lb.

3. Se pueden personalizar modelos y datos específicos según los requisitos del cliente.

4. La empresa ha estado produciendo controles remotos durante mucho tiempo y cuenta con personal técnico profesional que puede cumplir plenamente con los estándares especificados por el cliente en el desarrollo de nuevos productos y la replicación de productos.

5. La carcasa está hecha de material ABS y el chip IC se importa de Taiwán.

6. Utilizando chips originales, rendimiento estable.

7. La vida útil de los botones del control remoto alcanza entre 80.000 y 100.000 veces.

El principio del control remoto

El control remoto se compone principalmente de un chip microprocesador que genera una señal de control remoto, un oscilador de cristal, un transistor amplificador, un diodo emisor de luz infrarroja y una matriz de teclado. Su principio de funcionamiento es el siguiente: el oscilador dentro del chip microprocesador IC1 forma un oscilador de alta frecuencia a través de los pines 2 y 3 con el cristal oscilante externo X para generar una señal de oscilación de alta frecuencia (480 kHz). Esta señal se envía al generador de señales de temporización para generar una señal sinusoidal de 40 kHz y una señal de pulso de temporización. La señal sinusoidal se envía al modulador de codificación como señal portadora; la señal de pulso de temporización se envía al generador de señales de escaneo, al codificador de entrada de tecla y al codificador de comando como señal estándar de tiempo de estos circuitos. El generador de señales de escaneo dentro de IC1 genera cinco señales de pulso de escaneo de diferentes tiempos, que se emiten desde los pines 5 a 9 y se envían al circuito de matriz de teclado. Al pulsar una tecla, la señal de control correspondiente a la tecla de función se introduce en el codificador de teclas desde los pines 10 a 14, respectivamente, y se emite la señal digital de la función correspondiente. A continuación, el codificador digital emite la señal del código de comando, que se modula en la señal portadora mediante el modulador para formar una cadena de pulsos de alta frecuencia con información funcional. Esta cadena se emite desde el pin 17 y es amplificada por el transistor BG para activar el diodo emisor de luz infrarroja D y emitir una señal de modulación de pulsos.
