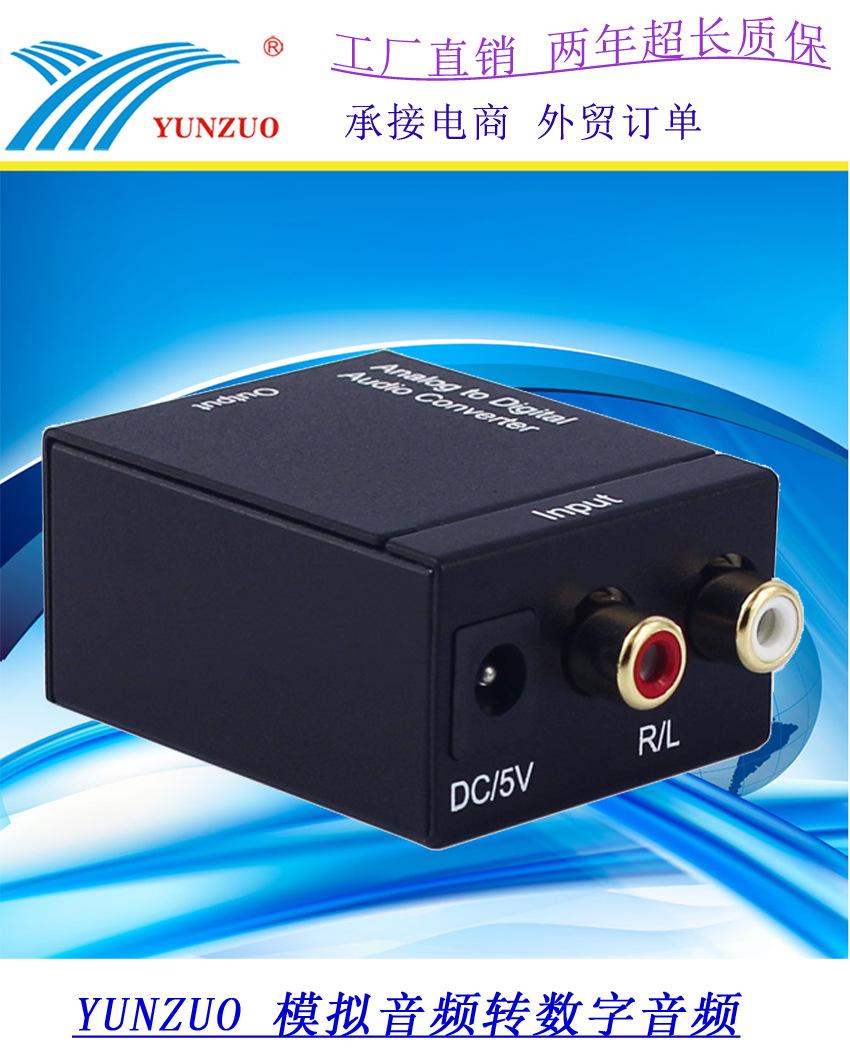

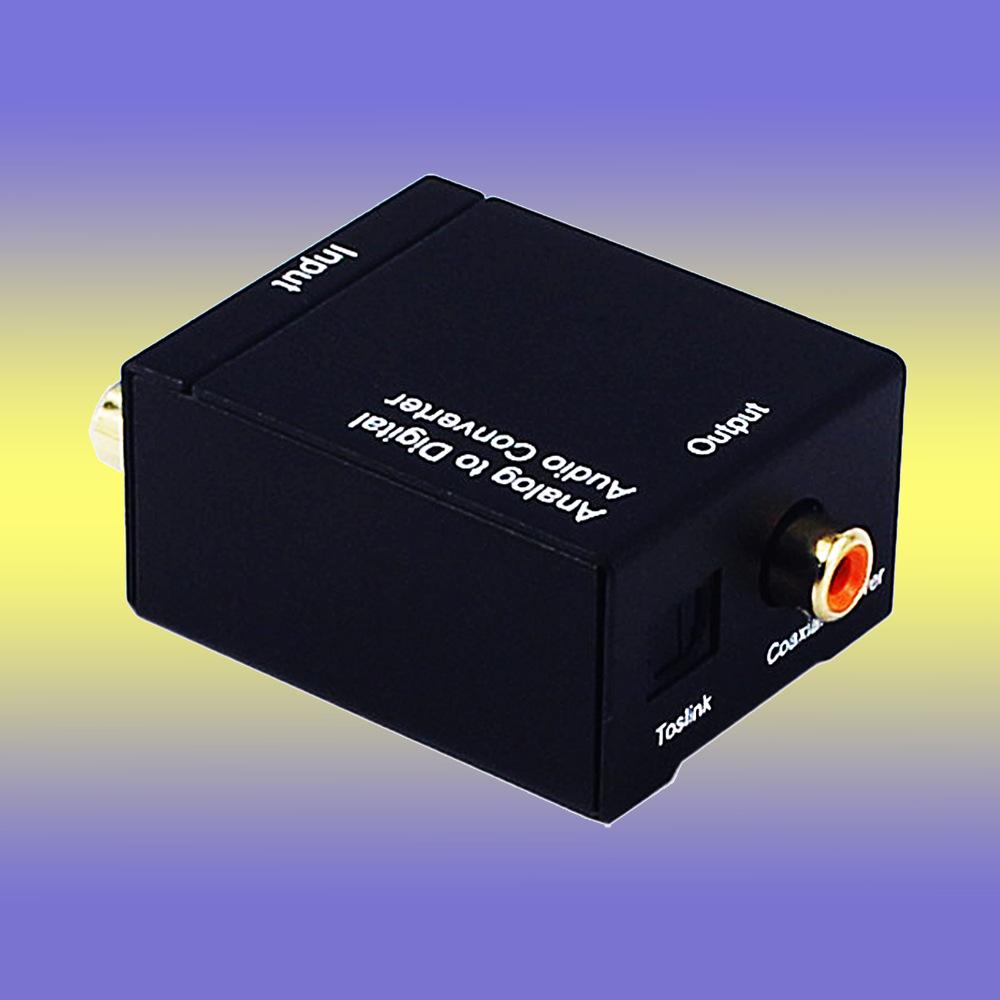

Este convertidor de audio analógico a digital está diseñado para la conmutación de audio tanto doméstica como profesional. Convierte la señal de audio estéreo analógica de la entrada derecha/izquierda a...Los cables de conexión coaxiales y de fibra óptica se emiten simultáneamente. La señal de audio digital de salida son dos canales de LPCM (Modulación Lineal por Código de Pulso) sin comprimir con una frecuencia de muestreo de48 kHz. El convertidor es pequeño y fácil de instalar.
Apoyo técnico:
1. Admite salida de señal de audio digital LPCM de 2 canales sin comprimir
2. Admite una frecuencia de muestreo de salida de 48 kHz
3. No proporciona transmisión de ruido electromagnético.
4. Fácil instalación y funcionamiento sencillo.
Parámetros del producto:
|
Entradas/salidas de señal |
|
|
Entrada de audio |
Derecha/Izquierda |
|
Salida de audio |
LPCM |
|
Conector |
|
|
Conector de entrada de audio |
2XRCA (der./izq.) |
|
Conector de salida de audio |
Toslink, 1XRCA (coaxial) |
|
Conector de audio |
Audio Toslink y Audio Digital |
|
Frecuencia de operación |
|
|
Frecuencia de muestreo |
48 kHz |
|
Mecánico |
|
|
Tamaño (largo x ancho x alto) |
50X40X35MM |
|
Peso (neto) |
78 gramos |
|
Garantía |
|
|
Garantía limitada |
1 año de garantía en piezas y mano de obra |
|
Ambiental |
|
|
Temperatura de funcionamiento |
0 ℃ a +70 ℃ |
|
Humedad de funcionamiento |
10% a 85 % HR (sin condensación) |
|
Temperatura de almacenamiento |
-10℃ a +80℃ |
|
Humedad de almacenamiento |
5% a 90 % HR (sin condensación) |
|
Requisito de energía |
|
|
Fuente de alimentación externa |
5 V CC a 1 A |
|
Consumo de energía |
0,5 vatios (máximo) |
|
Aprobaciones regulatorias |
|
|
Unidad de conversión |
FCC, CE, UL |
|
Fuente de alimentación |
UL, CE, FCC |
|

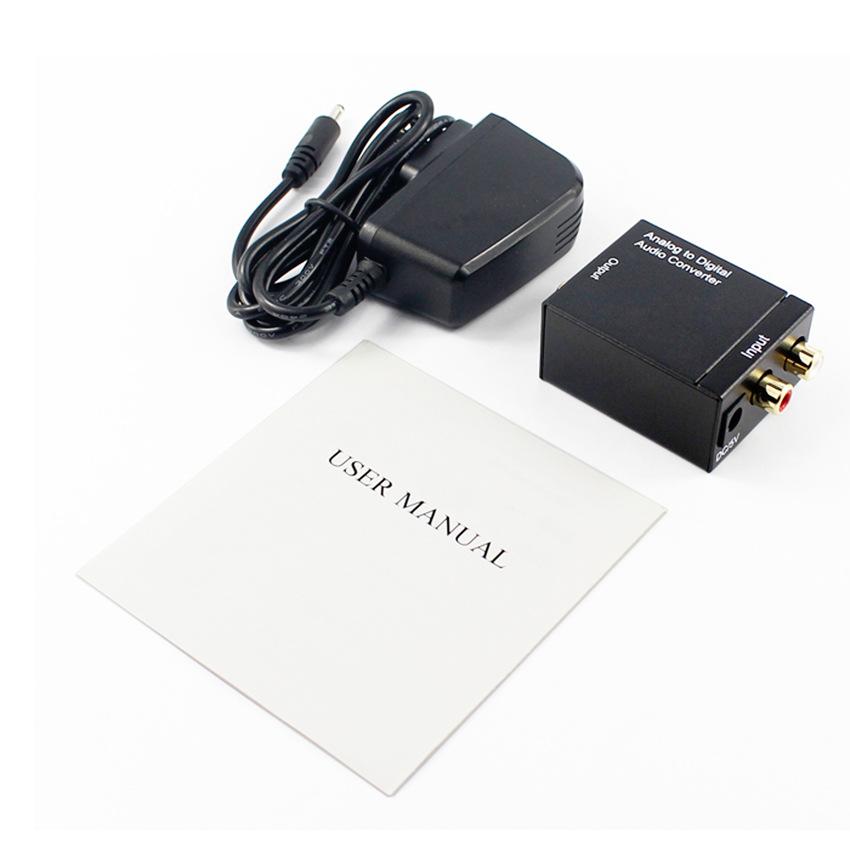

Adaptador de accesorios |
|
|
Adaptador de corriente CA |
Estándar de EE. UU., estándar del Reino Unido, etc. |
|

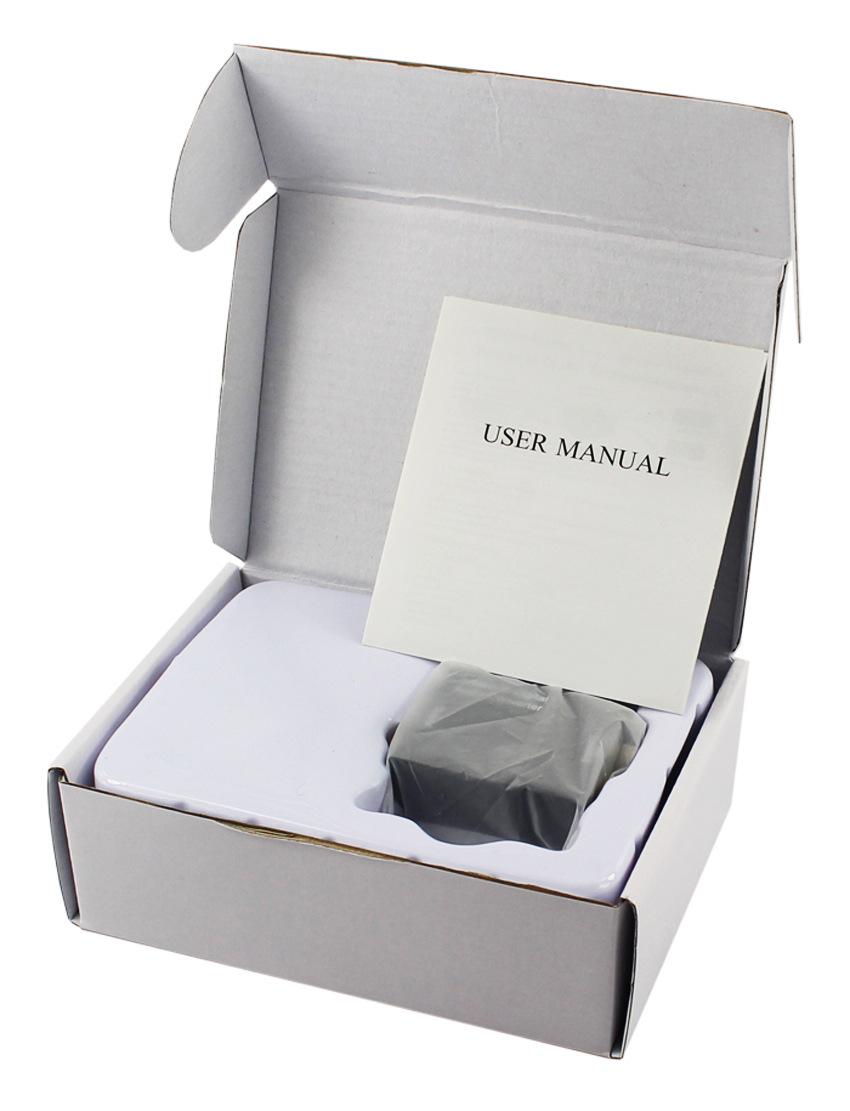

Manual del usuario |
Versión en inglés |

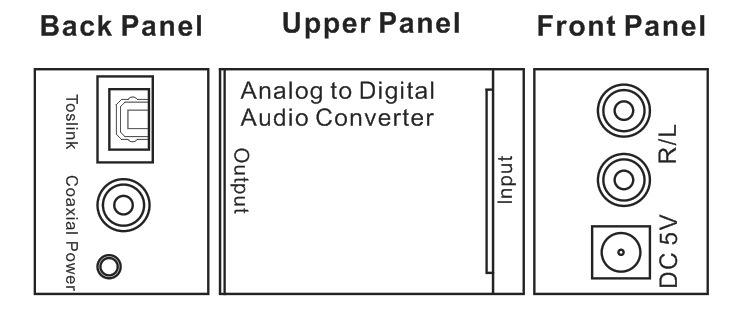

Introducción del panel del producto:
Toslink--------------------Interfaz de salida de audio digital óptica
Coaxial---------------------Interfaz de salida de audio digital coaxial
Energía-----------------------Luz indicadora de funcionamiento del acceso a la energía
Interfaz de entrada de alimentación DC 5 V-----------------------
R/L--------------------------Puerto de entrada de señal analógica de audio del canal izquierdo y derecho
Instrucciones del producto:
Antes de la instalación, asegúrese de que todos los dispositivos que se conectarán estén apagados.
1) Conecte el dispositivo de audio al convertidor de audio mediante un cable de interfaz RCA;
2) Conecte el cable óptico/coaxial al convertidor de audio y luego conecte la salida al dispositivo;
3) Conecte el lado de CC de la fuente de alimentación de 5 V al convertidor, luego conecte el lado de CA de la fuente de alimentación a un tomacorriente de pared.

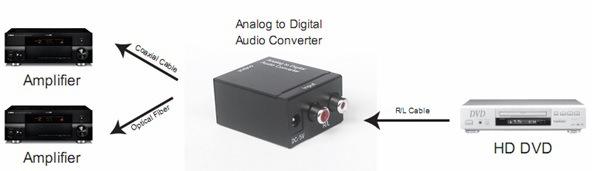

Diagrama de conexión del producto:
