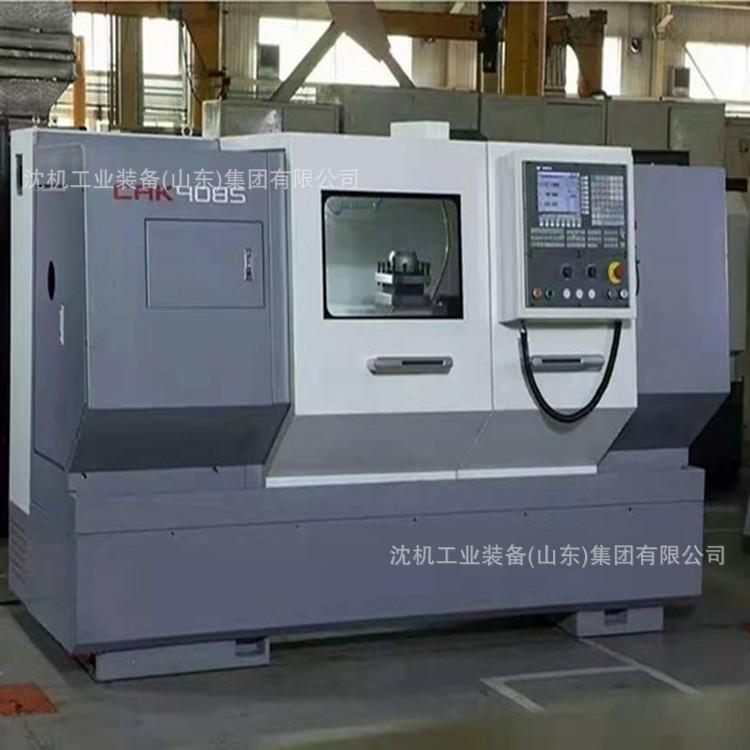

Grupo Shen Ji Shandong em estoque fornece Torno CNC CAK4085 Torno CNC Automático CK6140
Cantidad
Coincidencias exactas a un precio más bajo
Productos similares a un precio más bajo
Características da estrutura da máquina-ferramenta e requisitos funcionais
1. Esta série de máquinas-ferramentas tem uma estrutura compacta, bela aparência, grande torque do fuso, alta rigidez, desempenho estável e confiável e excelente retenção de precisão.
2. Design otimizado da caixa de cabeceira, com engrenagem alta e baixa, e ajuste de velocidade incomparável na engrenagem. É adequado para processamento de torneamento de discos e peças de eixo. Pode ser processado em linha, arco, parafuso macho e multi-rosca.

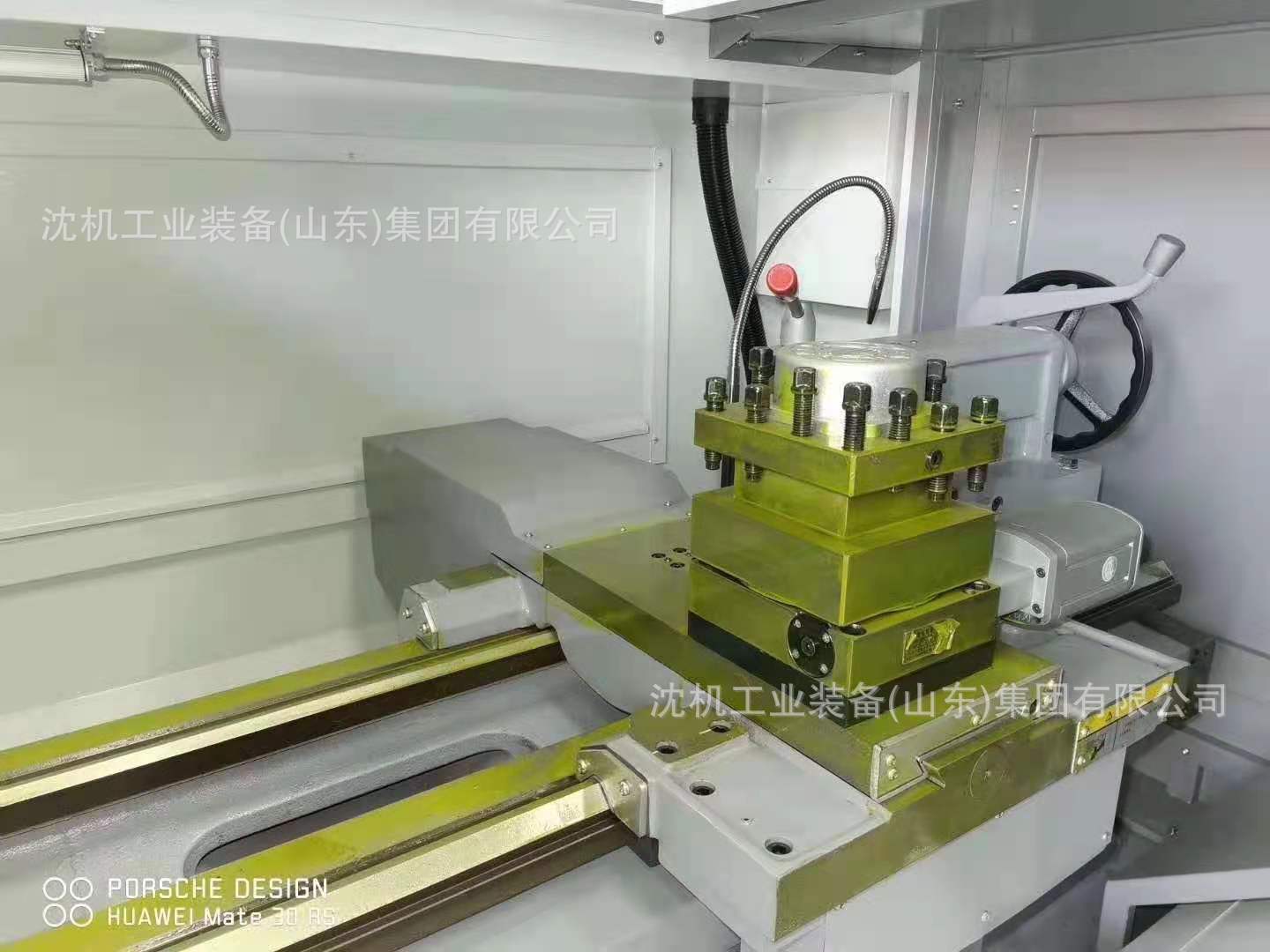

3. O trilho-guia da ferramenta da máquina e os trilhos-guia da sela deslizante usam materiais especiais para trilhos duros. Após têmpera de alta frequência, resistência ao desgaste superdura, durável e boa precisão de processamento.

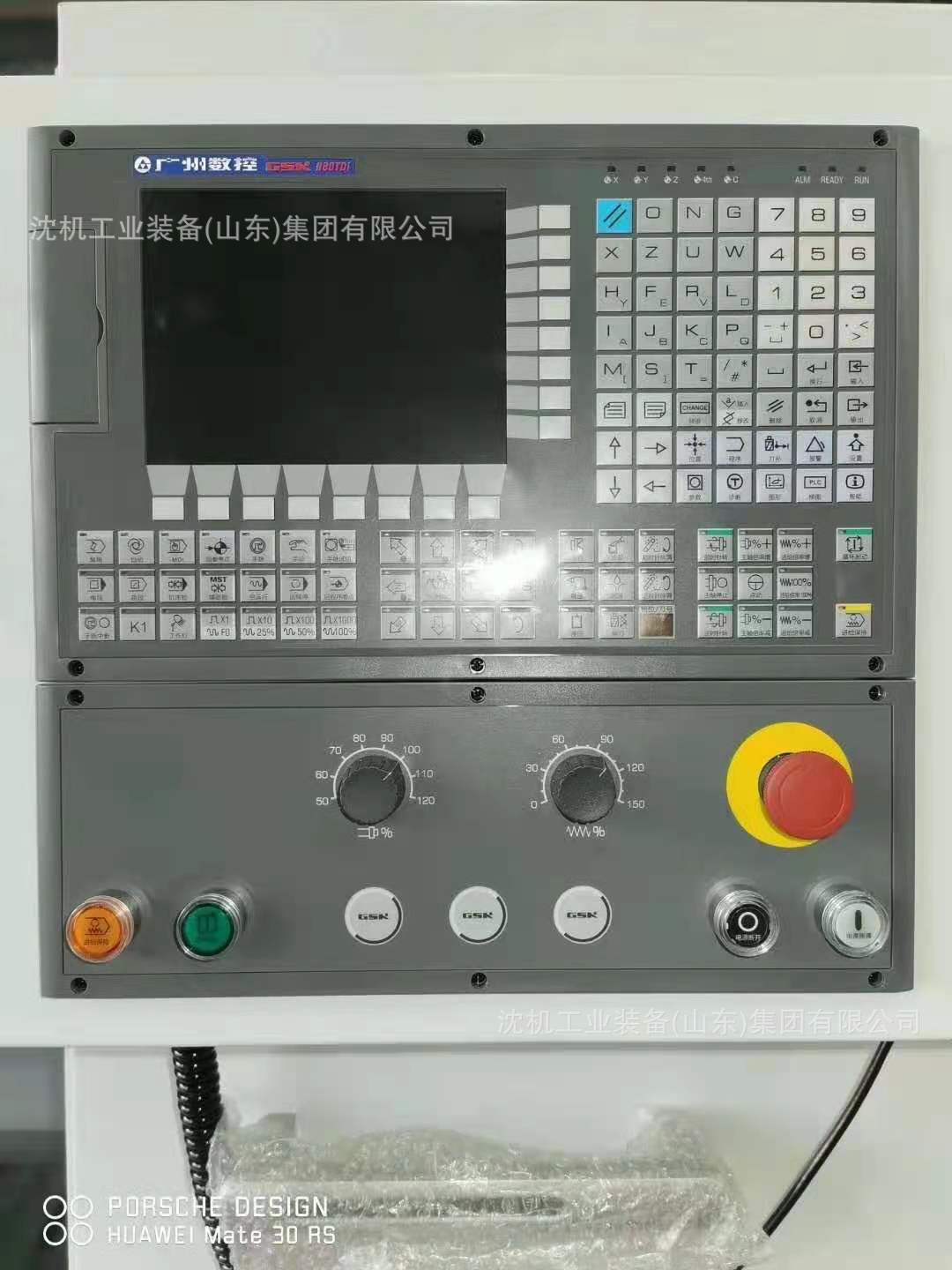

4. O sistema CNC adota o sistema Guangshu 980TB3, usando parafusos de esferas de alta qualidade produzidos internamente e rolamentos de parafuso de alta precisão.
5. Cada lubrificante usa um dispositivo de lubrificação automática obrigatória para um parafuso de lubrificação de ponto fixo e trilho-guia. Quando há um estado anormal ou óleo insuficiente, o sinal de alerta é gerado automaticamente.
6. O trilho-guia é adicionado para evitar que o trilho-guia seja corroído por barras de ferro e líquido de resfriamento, o que é conveniente para a limpeza de barras de ferro.
| Especificações de máquinas-ferramentas e principais parâmetros técnicos | ||||
| Parâmetros técnicos | categoria | modelo | unidade | Parâmetros |
| Capacidade de processamento | Diâmetro máximo de rotação da cama | milímetros | Φ400 | |
| Diâmetro máximo de giro do carro | milímetros | Ф240 | ||
| Largura do trilho | milímetros | 400 | ||
| Comprimento máximo de processamento | milímetros | 850 | ||
| jornada | Curso máximo do eixo X/Z | milímetros | 240/1050 | |
| Unidade de deslocamento mínimo do eixo X/Z | milímetros | 0,001 | ||
| Fuso | Diâmetro do fuso através do furo | milímetros | F48 | |
| Conicidade interna do fuso | MT6 | |||
| Série de fuso | Velocidade continuamente variável | |||
| Velocidade limite do fuso | rpm | 150-2000/150-1800 | ||
| Método de fixação Wagmine | milímetros | Mandril manual K11-200 | ||
| potência do motor principal | kW | 5.5 | ||
| Conversor de frequência | kW | 7,5 | ||
| Porta-ferramentas de alimentação | Eixo X/Z | Nm | 4/6 | |
| Velocidade de deslocamento rápido do eixo X/Z | m/min | 6/8 | ||
| Passo do parafuso do eixo X/Z | Φ25×6/Φ40×8 | |||

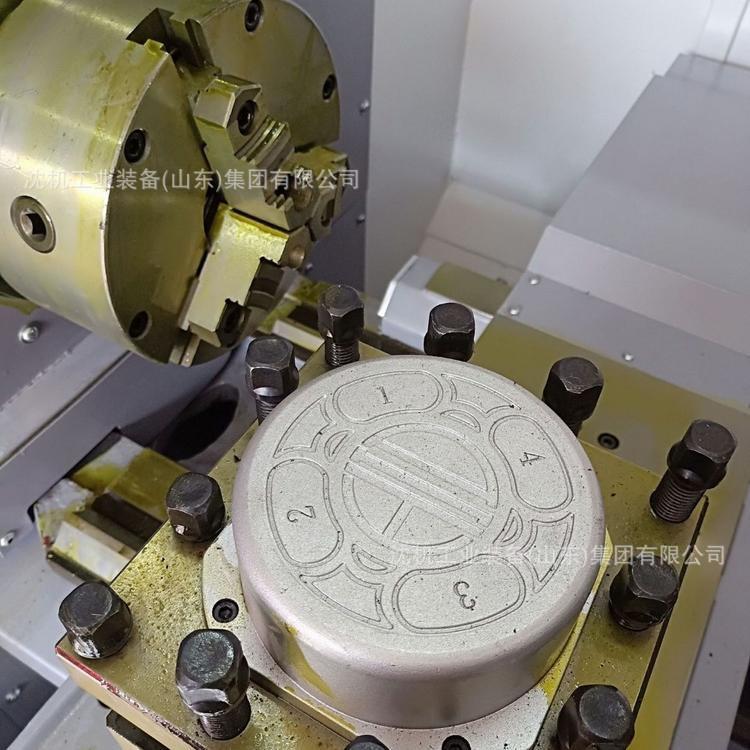

| Tipo de porta-ferramentas | Porta-ferramentas elétrico de 4 estações | |||
| Tamanho da barra de ferramentas | milímetros | 20×20 | ||
| contraponto | Tipo de assento traseiro | ter | ||
| Diâmetro da manga do cabeçote móvel | milímetros | Φ65 | ||
| Curso da manga do cabeçote móvel | milímetros | 140 | ||
| Orifício cônico superior do cabeçote móvel | Mohs 4# | |||
| outro | Peso da máquina aprox. | kg | 2000 | |
| Dimensões da máquina-ferramenta (comprimento × largura × altura) | milímetros | 2500×1500×1650 | ||
| Requisitos de energia (potência/corrente) | kW/A | 10 kW/20 A | ||
| Configuração padrão | seqüência | nome | quantidade | Configuração padrão |
| Número | ||||
| 1 | Sistema CNC | 1 conjunto | Cantão CNC 980TB3 | |
| 2 | mandril | 1 conjunto | Cartão manual Ф 200 | |
| 3 | contraponto | 1 conjunto | Contraponto manual | |
| 4 | Parafuso de esfera na direção X | 1 conjunto | Doméstico | |
| 5 | Parafuso de esfera com direção Z | 1 conjunto | Doméstico | |
| 6 | Porta-ferramentas elétricas | 1 conjunto | Wenchang | |
| 7 | Rolamentos de parafuso de direção X, Z | 1 conjunto/unidade cada | Doméstico | |
| 8 | Acoplamento de direção X, Z | 1 conjunto/unidade cada | Terceirização doméstica | |
| 9 | Rolamento do fuso | 1 conjunto/unidade | Nível P5 doméstico | |
| 10 | fundição da fuselagem | 1 conjunto | Use fundição em areia de resina de alta qualidade | |
| 11 | Montagem do fuso | 1 conjunto/unidade | Fuso montado | |
| 12 | pintar | 1 conjunto/unidade | A cor pode ser configurada de acordo com os requisitos do cliente. Se não houver nenhum requisito especial, será configurada de acordo com nossa cor padrão. | |
| 13 | Lubrificação | 1 conjunto/unidade | Bomba de óleo lubrificante elétrica doméstica, circuito de óleo lubrificante instalado | |
| 14 | apêndice | aleatório | ||
