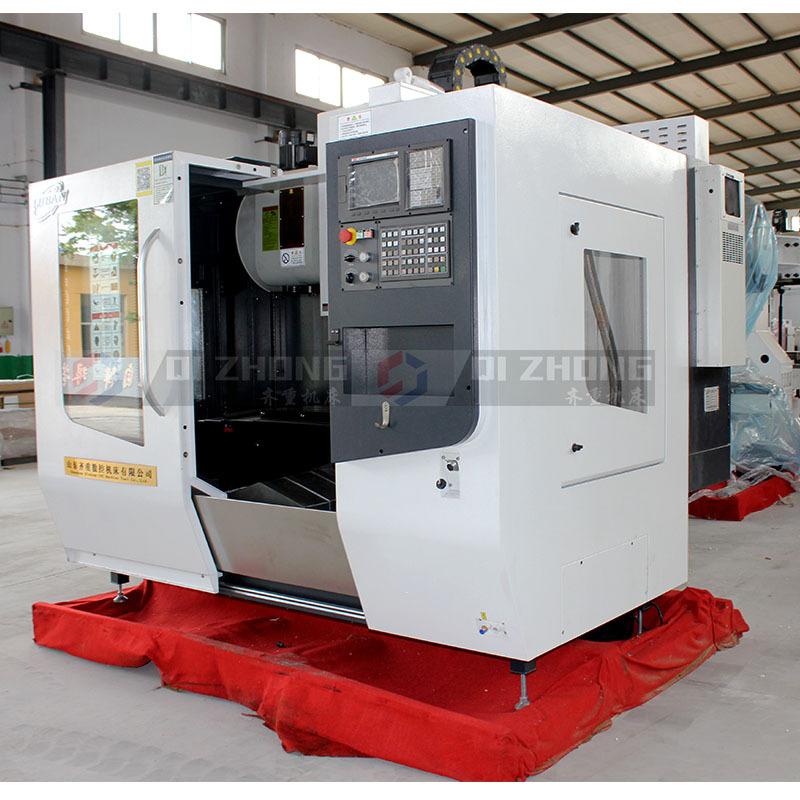

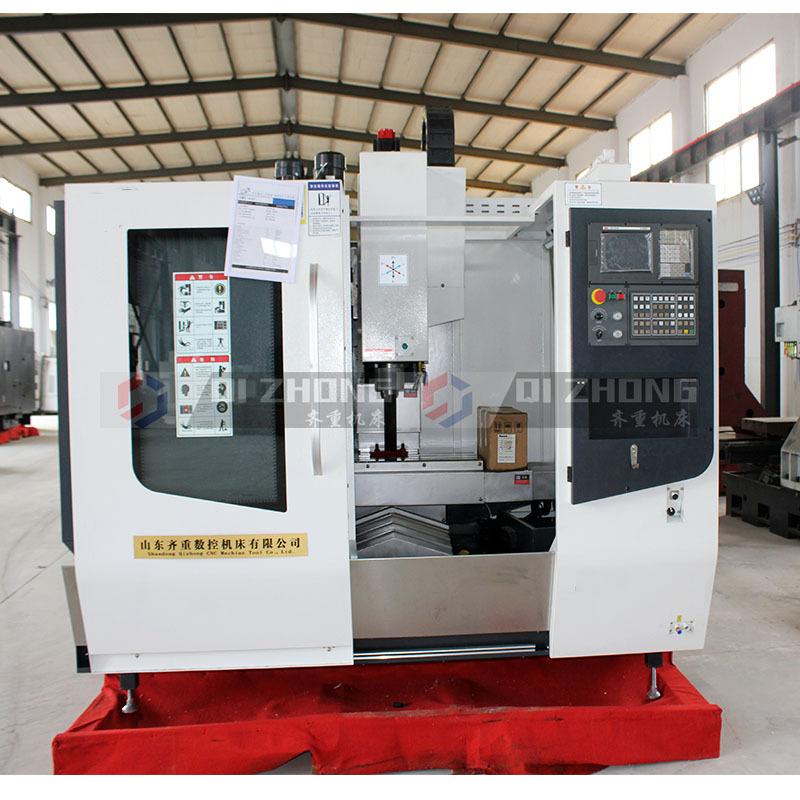

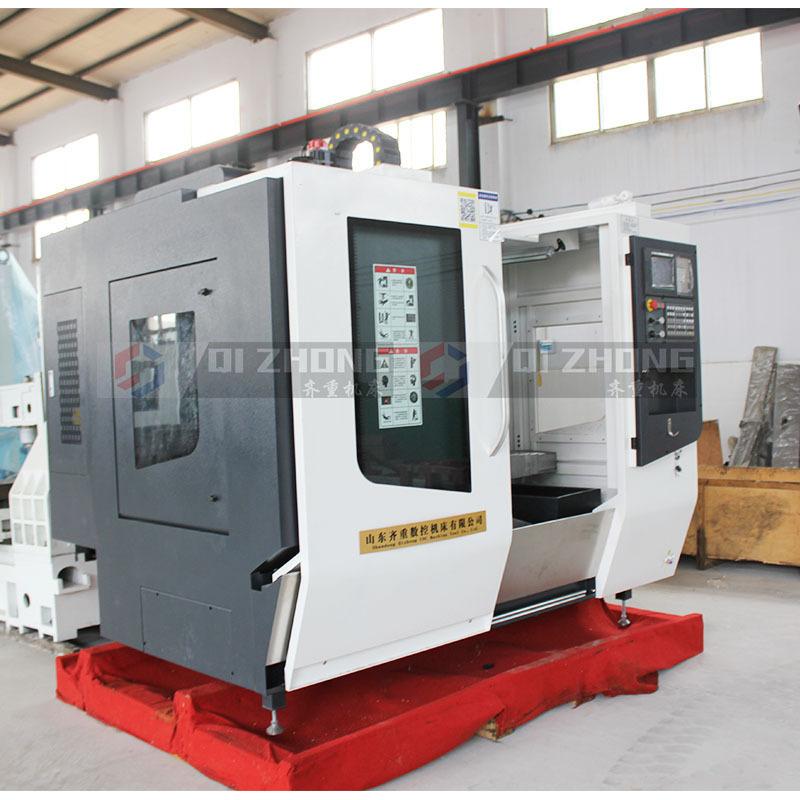

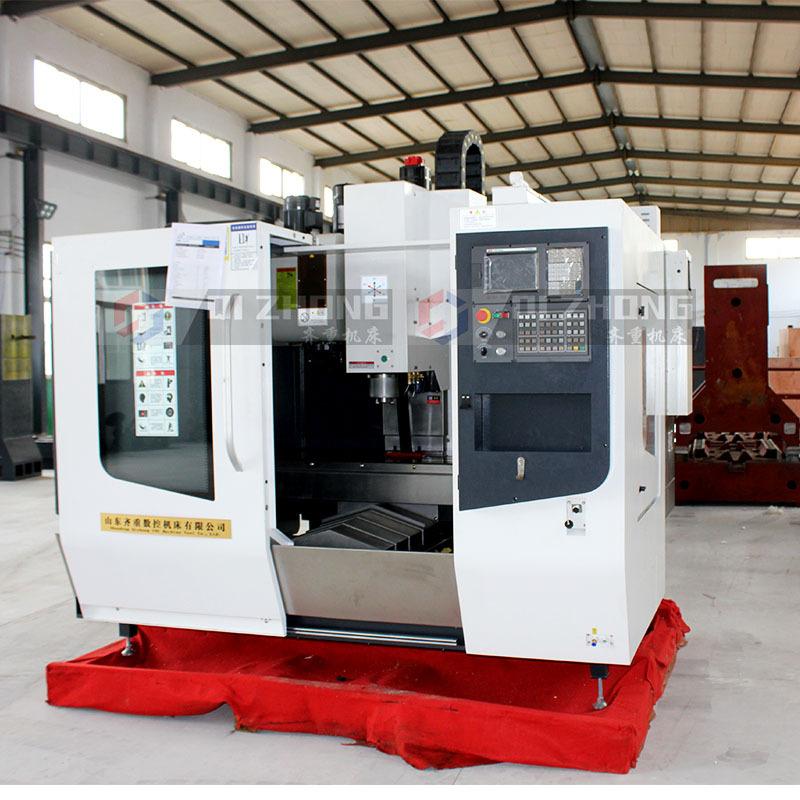

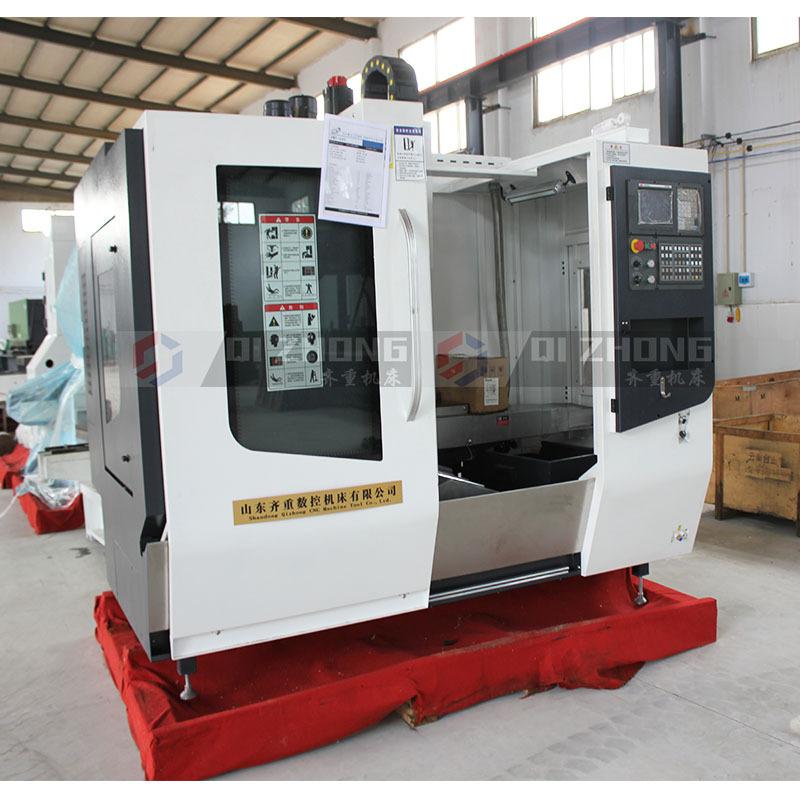

1. Introducción del producto
Modelo del producto: VMC-640L
Nombre del producto: centro de procesamiento vertical
Sistema estándar: Sistema doméstico
Descripción del Producto:
1. Recorrido de los ejes X, Y, Z: 600 x 360 x 450 mm
2. El eje principal gira mediante conexión por correa, con una velocidad máxima de 8000 rpm.
3. El almacén de herramientas está equipado con un almacén de herramientas Taiwan Desu de 12 piezas para satisfacer las necesidades del cliente.

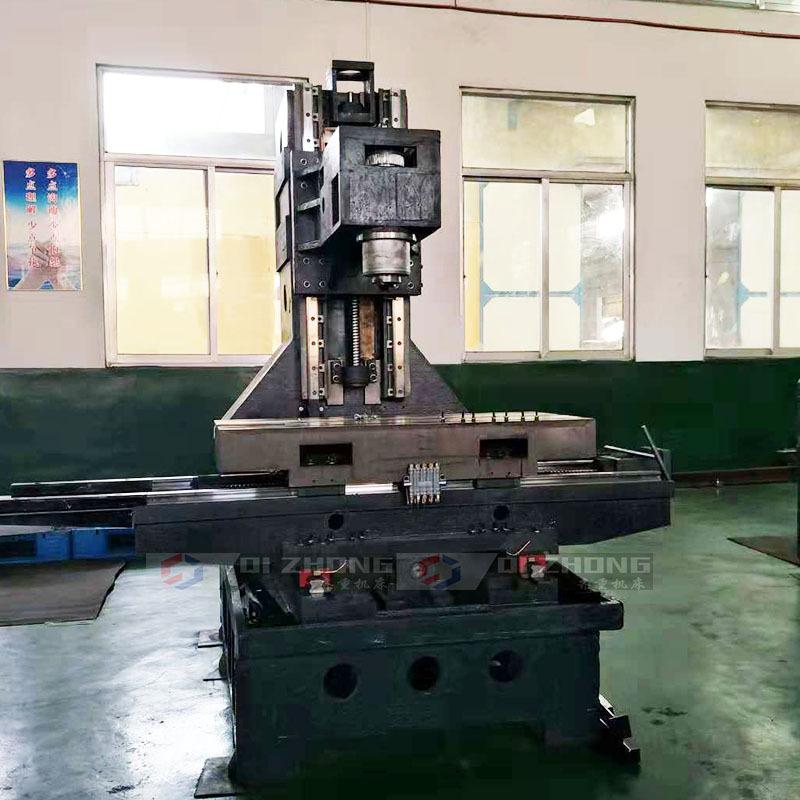

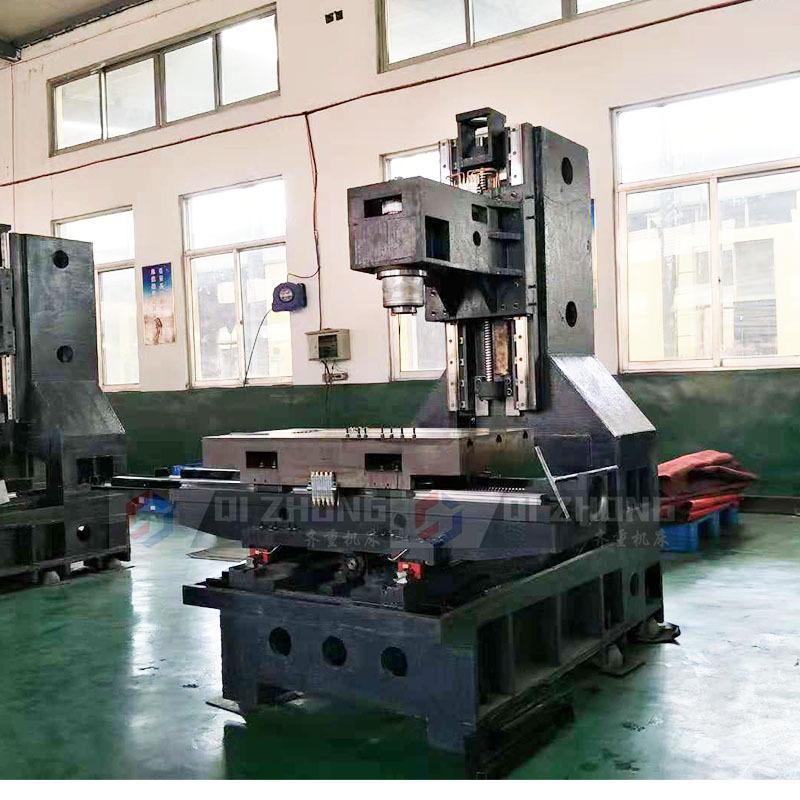

4. El grupo de cabeza es una estructura de caja pesada con refuerzo de nervaduras internas y alta rigidez.
5. El método de corte del husillo adopta un mecanismo neumático, que hace que el husillo se esfuerce uniformemente durante el corte y prolonga la vida útil del rodamiento.
6. La caja eléctrica cuenta con un diseño de aislamiento interno para separar la fuente de calor del controlador. Un intercambiador de calor en la parte frontal disipa el calor y evita la entrada de polvo externo en la caja eléctrica, mientras que un ventilador en la parte trasera disipa el calor de la placa calefactora.
7. Los tres ejes del centro de mecanizado 640 adoptan tornillos de bolas de alta precisión de Taiwán Hiwin, combinados con dispositivos de precarga de tuerca de precisión y pretensado del extremo trasero para garantizar que el juego y la deformación térmica de la máquina se mantengan en un valor bajo durante mucho tiempo.
8. Los ejes X, Y y Z utilizan rieles de guía lineales Hiwin de Taiwán, que tienen alta rigidez y bajo nivel de ruido, pueden realizar un desplazamiento rápido y obtener la mejor precisión de ciclo, y la velocidad de movimiento rápido es de 48/48/30 m/min.
9. Todos los productos terminados del centro de mecanizado 640 se someten a corrección de posicionamiento láser y pruebas circulares para garantizar la mejor precisión de posicionamiento y las mejores características del servomotor. La máquina también se somete a rigurosas inspecciones antes del envío para garantizar la estabilidad a largo plazo de sus diversas precisiones.
1. Principales parámetros técnicos del centro de mecanizado 640
① Itinerario
Recorrido eje X: | 600 mm |
Eje Y: | 360 mm |
Eje Z: | 450 mm |
Distancia desde el extremo del husillo hasta la mesa de trabajo: | 70-520 mm |
Distancia desde el centro del husillo hasta la superficie de guía de la columna principal: | 380 metros |
Centro de mecanizado 640 ② banco de trabajo
Tamaño de la superficie de trabajo | 1000×360 mm |
capacidad de peso | 350 kilos |
Ancho de ranura en T | 16 |
Número de ranuras en T | 3 |
Centro de mecanizado 640 ③ husillo
Especificaciones cónicas | BT40 |
Velocidad del husillo (opcional) | 8000 |
Motor de husillo | 3,7 kW/5,5 kW |
Centro de mecanizado 640 ④ herramienta
Diámetro máximo de la herramienta (espacio cercano) | φ80/φ150 mm
|
Longitud máxima de la herramienta | 300 mm
|
Peso máximo de la herramienta | 6 kilos |
Centro de mecanizado 640 ⑤ Desplazamiento rápido
Velocidad de movimiento rápida de los ejes X, Y y Z | 36*36*36 mm/min |
Velocidad máxima de corte X/Y/Z | mm/min 1/10000 |
Potencia del motor axial | X/Y/ZN 7/7/15 (15 con freno) |
Centro de mecanizado 640 ⑥ Precisión
precisión de posicionamiento | ±0,015 mm |
Repetibilidad | ±0,008 |
Centro de mecanizado 640 ⑦ almacén de herramientas
forma | Sombrero cónico/placa redonda (BT40) |
capacidad | 12*16 (piezas) |
Requisitos de la fuente de aire | 6 (KG) |
Centro de mecanizado 640⑧ Dispositivo de alimentación
Formulario de suministro de energía | CA trifásica 380 V ± 10 % 50 Hz ± 10 % |
Capacidad de consumo de energía | 8 kVA |
Centro de mecanizado 640 ⑨ Dimensiones y peso de la máquina herramienta
Dimensiones de la máquina herramienta (largo × ancho × alto) | 2200×1800×2250m |
Peso de la máquina | 3200 kg |
1. Unidad de husillo de centro de mecanizado 640 (Taiwán Danquan) tipo correa BT40-8000 rpm
2. Sistema CNC: KND1000M-C (incluye función de cuatro ejes)
3. Servomotor del husillo: velocidad máxima 8000 rpm, potencia 3,7/5,5 Kw;
4. Motor de alimentación de tres ejes: X/Y 7 N.m, dirección Z 15 N.m, eje Z con freno de apagado;
5. Esta máquina no tiene almacén de herramientas, pero puede equiparse con un almacén de herramientas Taiwan Okada de 16 piezas (almacén de herramientas manipulador).
6. Guía lineal Hiwin de Taiwán;
7. Roscado rígido;
8. Mueva el pulso de la mano;
9. Lubricación automática centralizada de aceite;
10. Sistema de enfriamiento externo y tanque de agua;
11. Refrigeración por aire
12. Dispositivo simple de separación de aceite y agua;
13. Blindaje de chapa totalmente protector y blindaje de carril guía;
14. Ajuste el manguito de ajuste;
15. Luces de trabajo tubulares y luces de advertencia;
