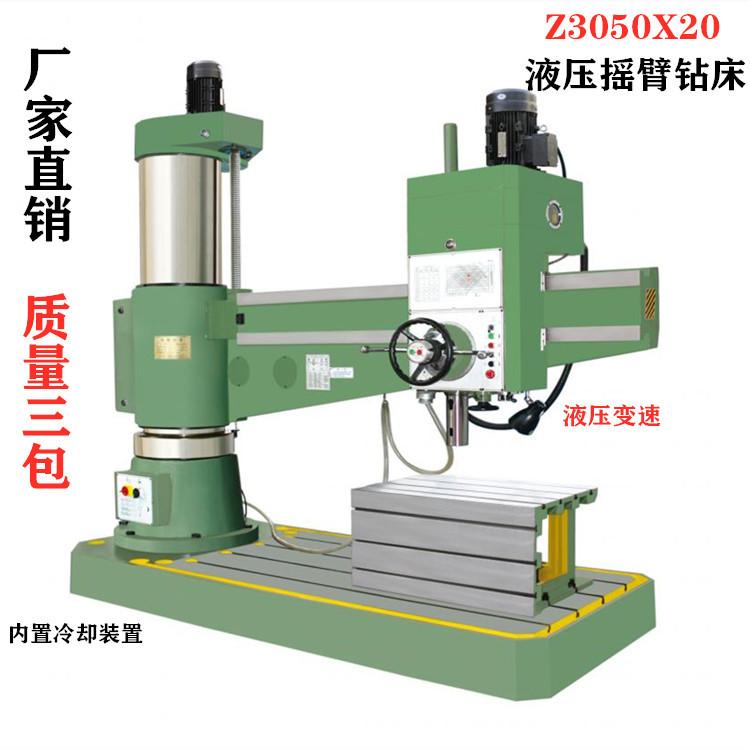

Suministro de máquina perforadora de brazo basculante hidráulico Z3050X20 máquina perforadora de brazo basculante hidráulico completo suministro de fábrica calidad
Cantidad
Coincidencias exactas a un precio más bajo
Productos similares a un precio más bajo
Equipo industrial Shenji (Shandong) Co., Ltd.Nos ocupamos principalmente de tornos CNC, fresadoras y mandrinadoras CNC, centros de mecanizado verticales, centros de mecanizado horizontales, centros de mecanizado de pórtico, taladradoras CNC, máquinas herramienta CNC pesadas, centros de fresado de alta velocidad, máquinas de corte por láser, varias máquinas herramienta especiales CNC y soportes de herramientas CNC, etc.; Las máquinas herramienta ordinarias incluyen principalmente tornos ordinarios, taladradoras radiales, mandrinadoras horizontales, tornos automáticos multieje, varias máquinas especiales ordinarias y accesorios de máquinas herramienta, con variedades y especificaciones completas, bienvenidos a comprar;
La perforadora radial Z3050X20 es un modelo mejorado basado en la perforadora radial original Z3050X16, con el brazo horizontal extendido a 2 metros;
Se amplía el rango de deslizamiento de la caja del husillo en el brazo transversal y no es necesario mover piezas de trabajo grandes y se pueden formar en un solo paso;
Este modelo es una taladradora radial totalmente hidráulica Z3050X20, con un diámetro de perforación de 50 mm y una envergadura de 2,0 metros; el husillo tiene 16 niveles de velocidad (25-2000 r/min); la velocidad de avance es de 16 niveles (0,04-3,2 mm/r) y tiene las características de preselección hidráulica, sujeción hidráulica y cómodo cambio de velocidad hidráulico. El mecanismo de cambio de velocidad de preselección hidráulica puede ahorrar tiempo auxiliar. La rotación hacia adelante y hacia atrás del husillo, el estacionamiento (frenado), el cambio de velocidad, el punto muerto y otras acciones se controlan con una sola manija, que es más fácil y rápida de operar; las principales funciones de la taladradora radial totalmente hidráulica Z3050X16/I son taladrar, roscar, roscar, avellanar, taladrar, escariar, escariar, etc. Es ampliamente utilizada en moldes, estructuras de acero, empresas grandes y medianas, y procesamiento de piezas de maquinaria industrial;
Llámenos para consultas sobre productos, pedidos y reparaciones:
Departamento de Ventas: 132 2077 5188 /182 6637 9388
Parámetros técnicos
proyecto | Especificación | unidad | Observación | |
Diámetro máximo de perforación | 50 | mm |
| |
Distancia desde la línea central del husillo hasta la barra colectora de la columna | máximo | 2000 | mm |
|
pequeñísimo | 350 | mm |
| |
Distancia de movimiento horizontal de la caja del husillo | 1950 | mm |
| |
Distancia desde la superficie del extremo del husillo hasta la superficie de trabajo de la base | máximo | 1220 | mm |
|
pequeñísimo | 320 | mm |
| |
Velocidad de elevación del balancín | 0.61 | m/min |
| |
Ángulo de rotación del balancín | ±180 | Cada vez |
| |
Agujero cónico del husillo | Mohs n.° 5 |
|
| |
Rango de velocidad del husillo | 25-2000 | r/min |
| |
Serie de velocidades del husillo | 16 | clase |
| |
Rango de alimentación del husillo | 0,04-3,2 | mm/r |
| |
Nivel de alimentación del husillo | 16 | clase |
| |
Recorrido del husillo | 315 | mm |
| |
Profundidad de perforación por revolución del dial | 170 | mm |
| |
Par máximo admisible del husillo | 1200 | Nuevo Méjico |
| |
Máxima resistencia de avance permitida por el husillo | 5000 | norte |
| |
potencia del motor principal | 4.0 | KW |
| |
Potencia del motor de elevación del balancín | 1.5 | KW |
| |
Potencia del motor de sujeción hidráulico | 0,75 | KW |
| |
Potencia del motor de la bomba de enfriamiento | 0.09 | KW |
| |
Tamaño máximo del contorno de la máquina herramienta (largo × ancho × alto) | 2900*1060*2800 | mm |
| |
Peso de la máquina | 4200 | kilogramo |
| |
documento aleatorio:
número de serie | Nombre de los datos técnicos | Número de copias | Observación |
1 | Manual de instrucciones de máquinas herramienta (mecánicas, eléctricas) | una porción |
|
2 | Catálogo de kits de reparación | una porción |
|
3 | Certificado | una porción |
|
4 | Lista de embalaje | una porción |
|
