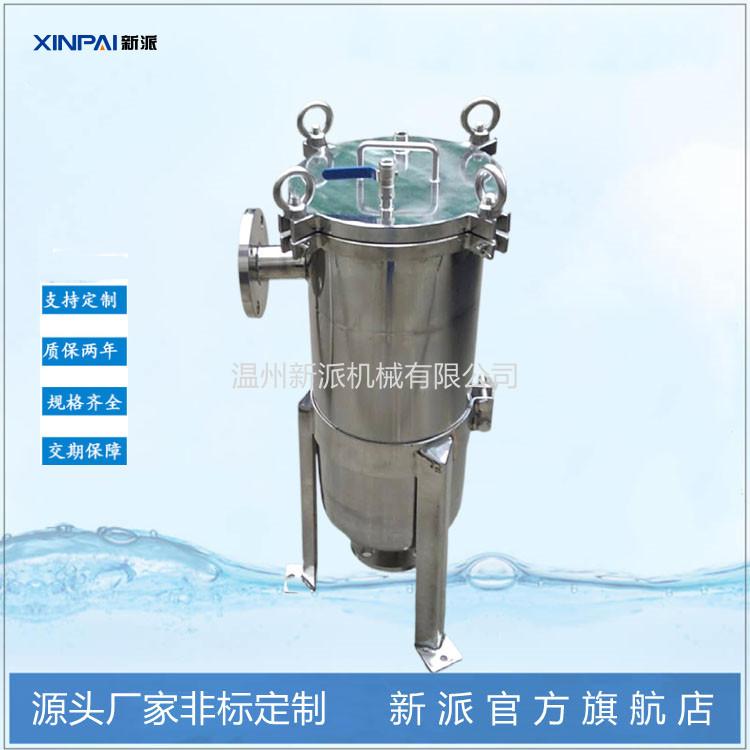

Acero Inoxidable 304 Filtro de Bolsa Prensa Filtro de Aceite Filtración al Vacío de Precisión Purificación de Aceite de Alta Precisión Aceite Lubricante

bolsaTipo de filtro

1. Principio de funcionamiento

El equipo de filtración de líquidos con amplia practicidad puede eliminar eficazmente partículas de diferentes tamaños en el líquido, para lograr el propósito de filtración, purificación, separación y reciclaje de líquidos. El cuerpo de la máquina consta principalmente de tres partes: recipiente filtrante, cesta de malla de soporte y bolsa filtrante. Según los requisitos de caudal, se pueden utilizar múltiples bolsas filtrantes en una sola máquina. El líquido entra por la entrada lateral o inferior del recipiente filtrante y se precipita hacia la bolsa filtrante desde la parte superior de la bolsa filtrante soportada por la cesta de malla. La bolsa filtrante se expande debido al impacto del líquido y a la superficie de presión uniforme, de modo que el material líquido se distribuye uniformemente sobre toda la superficie interior de la bolsa filtrante. El líquido que pasa a través de la bolsa filtrante se descarga por la salida de líquido en el fondo del filtro a lo largo de la pared de la cesta de malla metálica de soporte. Las impurezas particuladas filtradas quedan atrapadas en la bolsa filtrante, completando el proceso de filtración. Para reemplazar o limpiar la bolsa filtrante, basta con aflojar el cáncamo, girar el volante para levantar la tapa superior y luego sacarla. El filtro multibolsa tiene las características de gran capacidad de procesamiento, gran capacidad de retención de suciedad, efecto de filtración evidente, operación sencilla y bajo costo operativo.

dos,características del producto

1. Material y estructura
(1) Carcasa cilíndrica, hecha de acero inoxidable 304 o 316;
(2) El filtro de bolsa está compuesto por tres partes: recipiente del filtro, canasta de soporte y bolsa filtrante;
(3) El material se puede personalizar según los requisitos del cliente.

2. Modelo

(1) Material de la carcasa: acero inoxidable 304, 316L, el acero al carbono es opcional;

(2) Número de bolsas de filtro: 1 bolsa, 2 bolsas, 3 bolsas...;

(3) Método de conexión entre el cilindro y la base: tipo de apertura rápida (Q), tipo brida (F);

(4) Métodos de conexión de entrada y salida medianos: tipo de apertura rápida (Q), tipo roscado (S) y tipo brida (F);

(5) Medios filtrables: líquido (L), gas (G).

3. Características de rendimiento
(1) Caudal grande (2) Larga vida útil
(3) Efecto de filtrado obvio
(4) Alta resistencia mecánica
(5) Operación sencilla
(6) Ahorro de costos

3. Características estructurales

1. Estructura interna

Cada bolsa filtrante tiene un dispositivo de bloqueo individual para evitar fugas laterales.

Diseño de taladrado de precisión de una sola pieza sin deformación

Dispositivo integrado de taladrado de precisión, elevación de balancín

Sello de junta tórica, pernos de apertura rápida de alta resistencia

Bolsa de filtro individual está bloqueada firmemente, sin posibilidad de fugas laterales

2. Bolsa filtrante:

Se utilizan materias primas de fibra de filamento de alta purificación importadas para el punzonado con aguja, y la superficie se quema especialmente para prevenir eficazmente el desprendimiento de fibras y la contaminación del filtrado. La capa filtrante tridimensional esponjosa y uniforme tiene una capacidad de captura muy alta para partículas sólidas y coloidales. La fibra larga de alta resistencia hace que la eficiencia de filtración de la bolsa filtrante sea estable y su vida útil más larga. La bolsa filtrante se produce de acuerdo con los estándares internacionales europeos y estadounidenses, cumple con los requisitos GMP de la industria farmacéutica nacional y los requisitos de la FDA, y es un elemento filtrante importante en el sistema de filtro de bolsa. La calidad de la bolsa filtrante determina la eficiencia de filtración.

Material de la bolsa filtrante: politetrafluoroetileno (PTFE), poliéster (PE), polipropileno (PP), nailon monofilamento y multifilamento (NMO), acero inoxidable (SUS304), únicos resistentes a altas temperaturas, ácidos y álcalis, que pueden satisfacer la filtración de precisión que va de 0.5 a 1000 micrones.

Anillo para bolsa de filtro: anillo de acero inoxidable, anillo de acero galvanizado, anillo de plástico PP, PE y cuerda de poliéster.

La tecnología de unión y el proceso de fabricación de las bolsas filtrantes adoptan equipos importados para soldadura por fusión en caliente, como soldadura de anillo de plástico, soldadura de costura inferior y costura, como costura de hilo, costura overlock, costura inversa, etc. Además de proporcionar bolsas estándar de la industria (01#, 02#, 04#), también se pueden diseñar y fabricar bolsas filtrantes especiales de acuerdo con los procesos especiales de los clientes.

3. Canasta del filtro:

La bolsa filtrante del filtro de bolsa soporta la cesta filtrante, que está estampada en una sola pieza. El cilindro tiene una ranura de refuerzo anular, la resistencia general es alta, el equipo tiene una apariencia fina y hermosa, y la superficie está tratada electrolíticamente con espejo o tratada mate.

4. Características de rendimiento

Alta precisión de filtración, adecuada para cualquier partícula fina o materia suspendida, el rango de filtración puede ser de 1 a 800 micrones;

El área de filtración efectiva es grande, y la función de filtración de una bolsa filtrante es equivalente a 5 a 10 veces la del mismo tipo de elemento filtrante, lo que puede reducir en gran medida los costos;

El caudal de diseño puede cumplir los requisitos de 1-1000 m³/h y el costo es bajo;

Ampliamente utilizado, se puede usar para filtración gruesa o filtración fina;

El caudal de procesamiento por unidad de área de filtración es grande, la resistencia a la filtración es pequeña y la eficiencia de filtración es alta;

Al lograr el mismo efecto de filtración, en comparación con el filtro fino de placas y marcos, el filtro de cartucho, el prefiltro de agua cruda y el filtro fino y otros equipos, tiene las ventajas de un menor costo de inversión, una mayor vida útil y un bajo costo de filtración.

La bolsa filtrante se puede usar repetidamente.

5. Ámbito de aplicación

Ampliamente utilizado en pintura, cerveza, aceite vegetal, medicina, cosméticos, productos químicos, productos de petróleo, productos químicos, líquido de galvanoplastia, leche, agua mineral, disolventes calientes, látex
