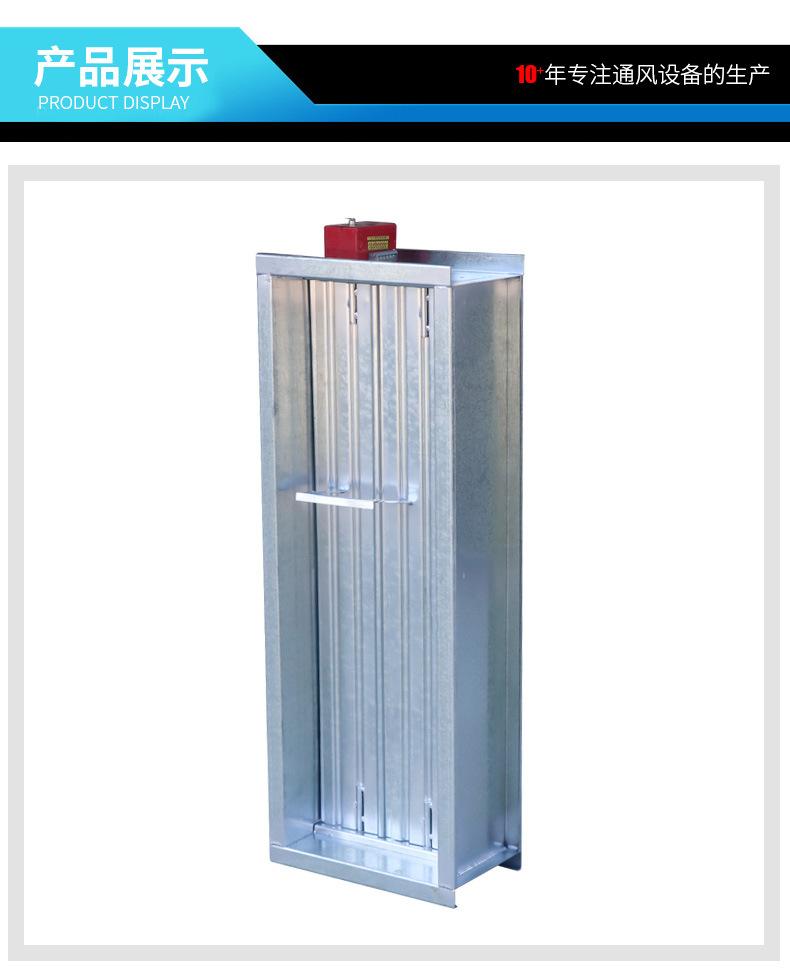

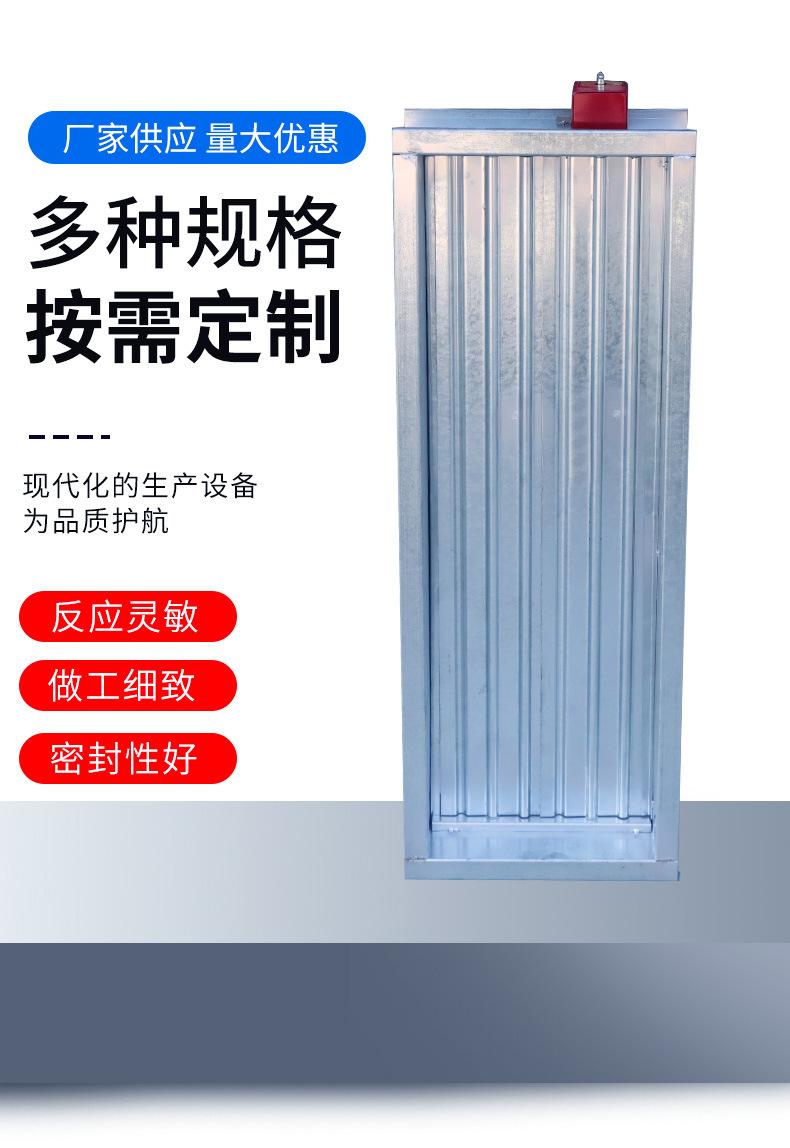

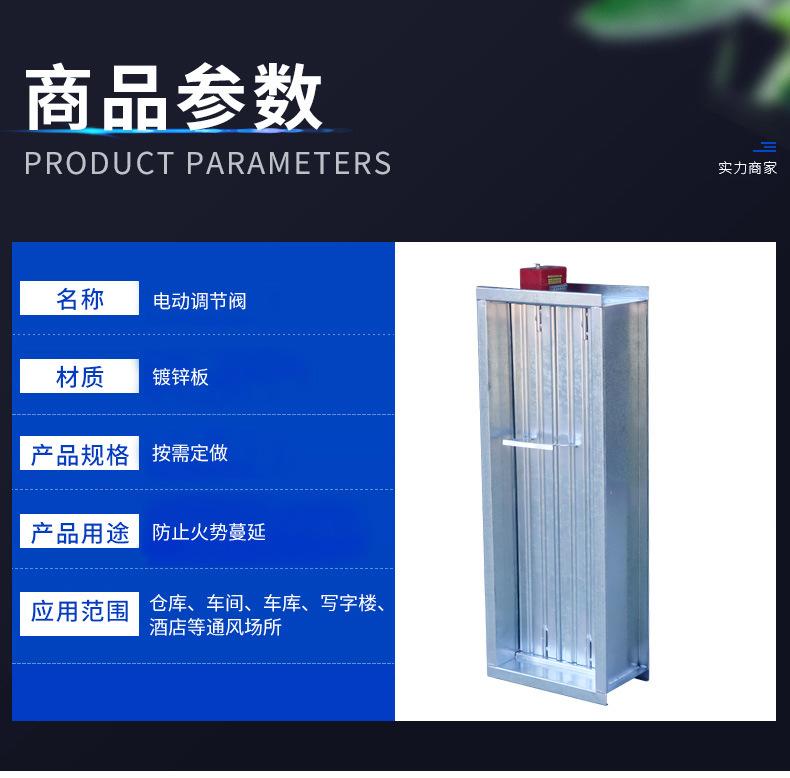

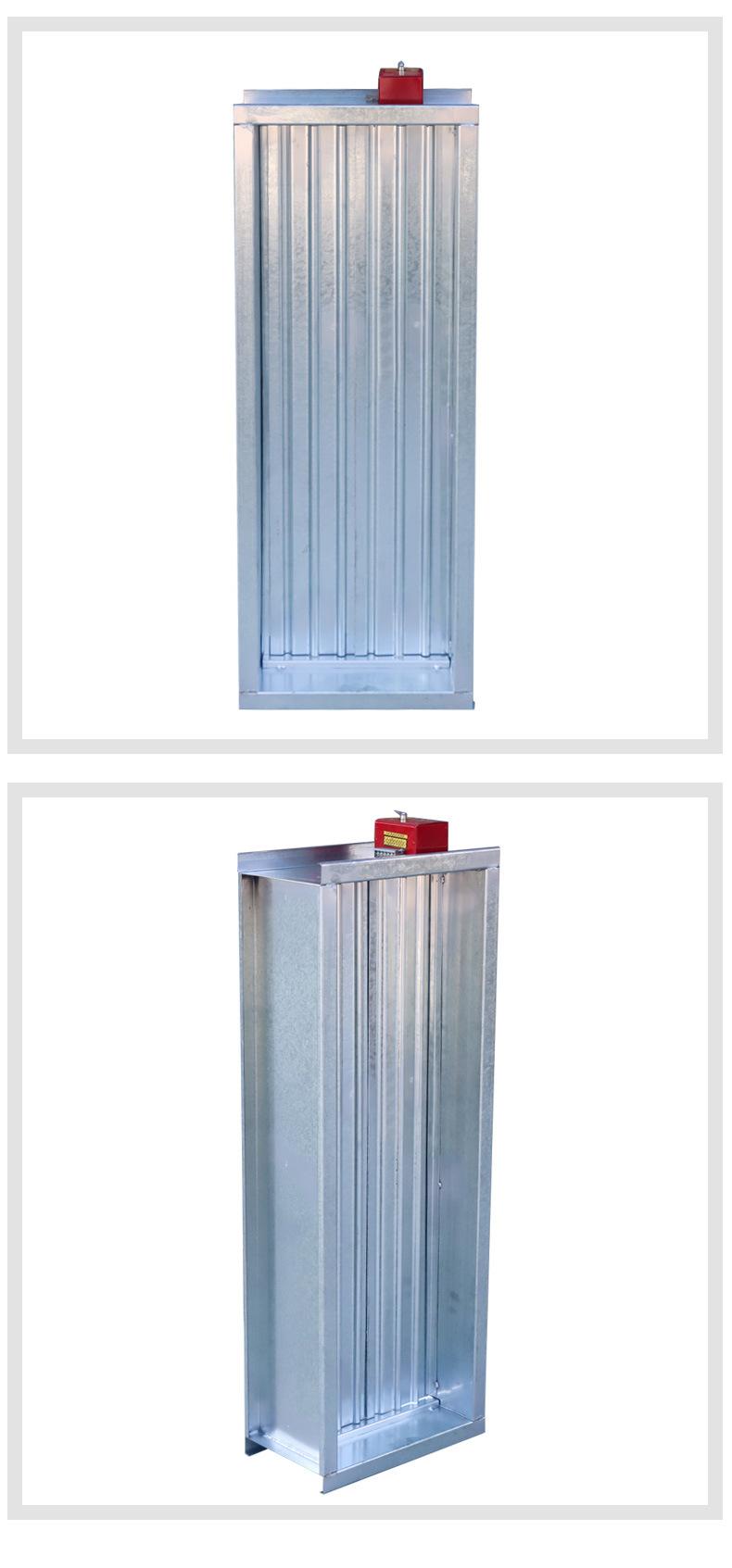

Compuerta Cortafuegos para Extracción de Humo Válvula de Control de Volumen de Aire, Compuerta Cortafuegos para Extracción de Humo Resistente a Altas Temperaturas, Válvula Eléctrica de Control de Volumen de Aire de Chapa Galvanizada

La válvula reguladora de caudal de aire, también conocida como compuerta, es un accesorio terminal indispensable para aire acondicionado central en proyectos de ventilación, aire acondicionado y purificación de aire de plantas industriales y edificios civiles. Generalmente se utiliza en las tuberías del sistema de aire acondicionado y ventilación para ajustar el caudal de aire de las tuberías secundarias. También se puede utilizar para mezclar y ajustar el aire fresco y el aire de retorno.
1. Características de la válvula de control de volumen de aire
(l) El tamaño de la tubería de conexión de la válvula reguladora de volumen de aire multihilo dividido es el mismo que el tamaño del conducto de aire rectangular especificado en la estandarización nacional de conductos de ventilación.
(2) Las paletas de la válvula de control de volumen de aire son de tipo de apertura dividida y apertura hacia adelante y se utilizan como válvulas de control en sistemas de ventilación, aire acondicionado y purificación de aire.
(3) Mediante la determinación de prueba, la válvula de control de volumen de aire tiene buena hermeticidad al aire, su fuga de aire relativa es de aproximadamente el 5%, y el rendimiento de ajuste es bueno.
2. Características estructurales de la válvula de control de volumen de aire
(l) La válvula reguladora de volumen de aire tiene cuatro especificaciones unificadas de ancho de pala. La forma de la pala es de doble pala en forma de diamante, y se utiliza solapamiento suave entre las palas, por lo que el rendimiento de sellado es bueno.

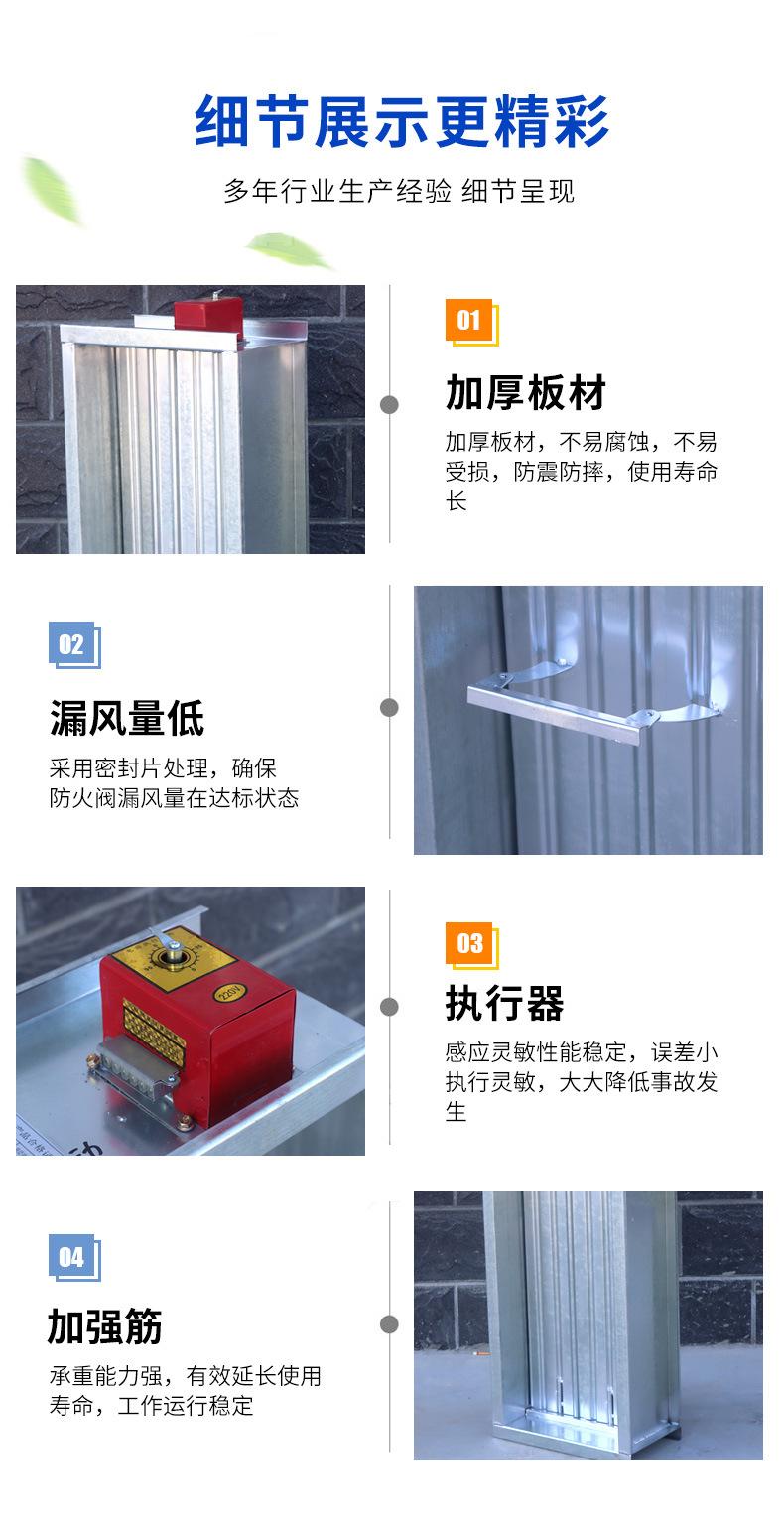

(2) El marco del cuerpo de la válvula de control de volumen de aire se forma mediante laminado en frío de chapa galvanizada de 2 mm, y luego se suelda con protección de gas de dióxido de carbono o se procesa y suelda a partir de chapa ordinaria; las aletas se laminan en frío en forma corrugada con chapa galvanizada de 1 mm, y dos piezas se sueldan por puntos y se insertan en un eje cuadrado, o se prensan en frío con chapa de acero G235 de 2 mm, y una sola pieza se troquela y se inserta en un eje cuadrado o se suelda en un eje redondo.
(3) La válvula reguladora se divide en tipos manual y eléctrico. Según los materiales utilizados, se puede dividir en cuatro tipos: placa de hierro, placa galvanizada, placa de aleación de aluminio y placa de acero inoxidable. La estructura y las especificaciones del cuerpo de la válvula son las mismas.
3. Ámbito de aplicación de la válvula reguladora de volumen de aire
Se utiliza ampliamente en sistemas HVAC de edificios industriales, mineros y civiles para ajustar el flujo de aire y es uno de los dispositivos clave para lograr el control del modo de ventilación en diversos entornos. Sus principales características son operación flexible, bajo nivel de ruido, pequeña fuga (fuga cerrada < 0.5%), amplio rango de temperatura de operación, estructura confiable, seguridad y conveniencia.
4. Tipos de válvulas reguladoras de volumen de aire
Las válvulas reguladoras de volumen de aire generalmente se dividen en los siguientes tipos: válvulas reguladoras de doble compuerta, válvulas de mariposa (válvulas reguladoras de una sola compuerta), válvulas reguladoras de apertura secuencial, etc.
