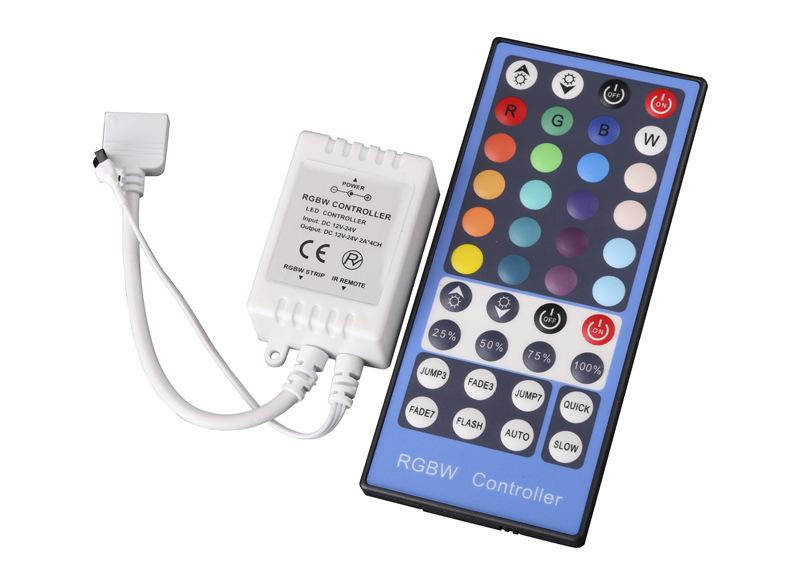

Control remoto infrarrojo de 40 teclas rgbw a todo color bajo voltaje 12v atenuación modulador de color controlador de iluminación inteligente

Descripción del Producto

El controlador RGBW infrarrojo de 40 teclas utiliza tecnología de control remoto infrarrojo muy madura para controlar tiras de luz RGBW. Este producto se controla mediante un control remoto infrarrojo, y puede elegir diferentes efectos de cambio, y también puede ajustar el brillo de la luz, la velocidad, el interruptor y otras funciones en su conjunto. Este producto también tiene una función de almacenamiento de apagado, y ejecuta el modo cuando se enciende cada vez. Los usuarios pueden elegir su modo de transformación favorito a través del control remoto según sus necesidades. El control remoto tiene la función de seleccionar rápidamente colores estáticos y brillo de luz blanca; el control de interruptor y brillo RGB y W más inteligente es independiente, y la luz blanca y el RGB se pueden controlar para cambiar juntos, y el efecto es más magnífico. También tiene múltiples modos dinámicos incorporados y velocidad ajustable. Tiene las ventajas de una alta relación calidad-precio, cableado flexible, cableado conveniente y uso simple.

característica principal

① Apariencia pequeña y peso ligero;

② El control remoto tiene 40 botones, lo cual es fácil de usar y los modos de función son claros a simple vista, muy intuitivo;

③ El cableado es sencillo durante el uso y el control remoto es universal;

④ RGB y W son dos partes independientes y pueden controlarse por separado para hacer el efecto más brillante.

Parámetros de rendimiento

Controlador:

Temperatura de trabajo: -20℃~+60℃

Tensión de alimentación: DC12~24V

Salida: Cuatro circuitos, ánodo común

Consumo de energía estática: <1W

Dimensiones: L61*W35*H22 mm

Tamaño del embalaje: L136*W48*H59 mm

Peso neto: 60g

Peso bruto: 85g

Corriente de salida: 4 canales*2A

Potencia de salida: 12V<96W, 24V<192W

mando a distancia:

Temperatura de trabajo: -20℃~+60℃

Alimentación: pila de botón

Tensión de alimentación: 3 V

Consumo de energía en espera: 0.3uW

Corriente en espera: 0.1uA

Dimensiones

(Controlador)

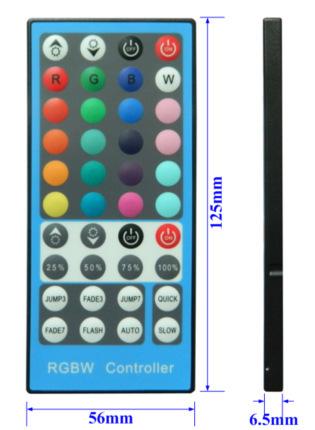

(mando a distancia)

Descripción de la interfaz

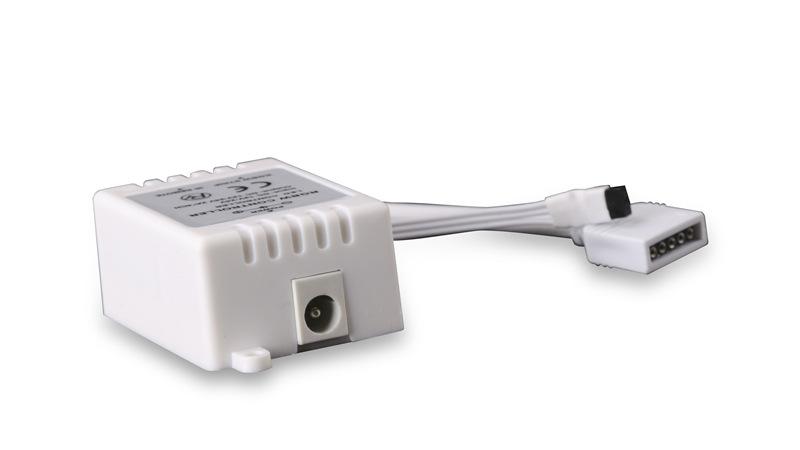

Interfaz de entrada de energía:

Use un conector de alimentación CC convencional como interfaz de entrada de alimentación

Interfaz de recepción infrarroja:

Utiliza un cable plano de tres núcleos y se conecta a un receptor de infrarrojos externo.

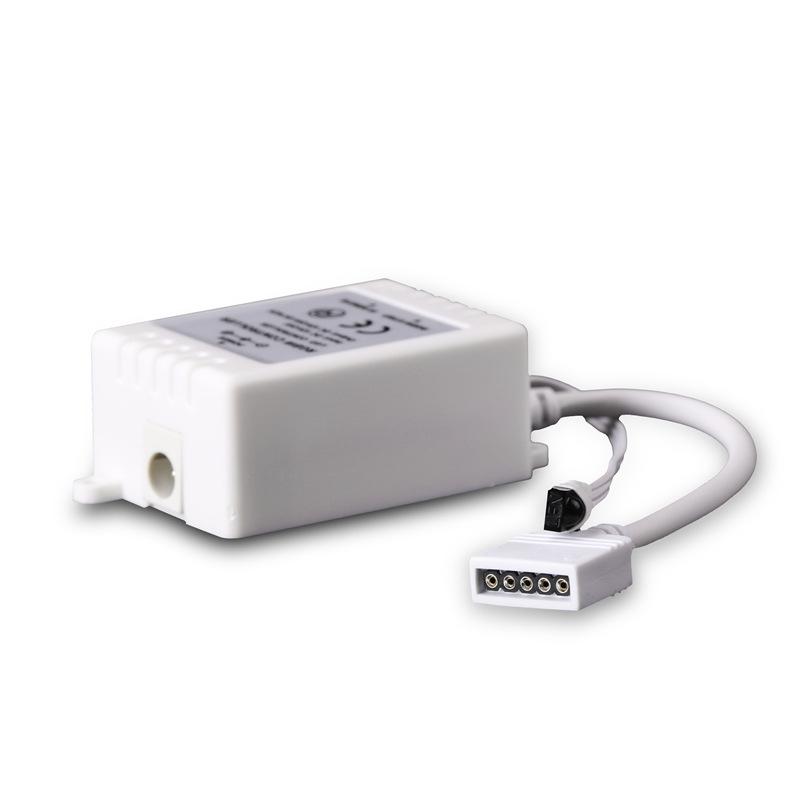

Interfaz de salida de carga:

Se utilizan conectores de enchufe chapados en oro respetuosos con el medio ambiente para hacer el contacto mejor y más seguro. El orificio correspondiente a la flecha está conectado a la barra de luz, el segundo puerto es el puerto W, y el tercero, cuarto y quinto puertos son puertos RGB respectivamente.

Instrucciones de uso

• ● Conecte primero los cables de carga, luego los cables de alimentación; asegúrese de que no haya cortocircuito entre los cables antes de encender;

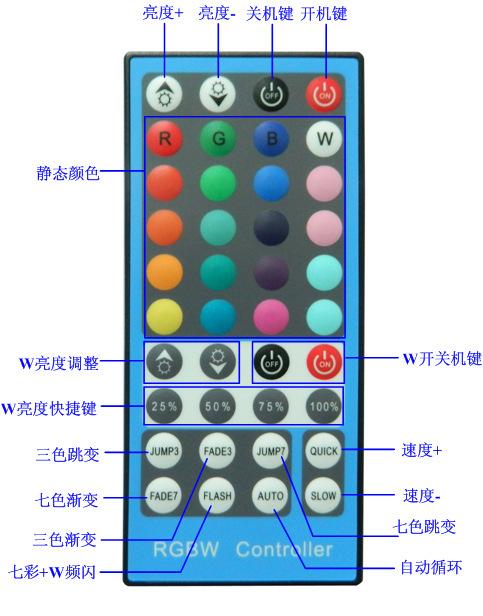

• ● Controlado por control remoto infrarrojo de 40 teclas, las funciones de cada botón son las siguientes:

• ● Los modos de función son los siguientes:

Nota: RGB y W son dos partes independientes, y el interruptor y el brillo se pueden controlar por separado. Por ejemplo, cuando selecciona el color rojo estático en modo RGB, también puede encender o apagar W según sus necesidades, o ajustar el brillo de W según sus necesidades. El modo RGB no cambiará. A la inversa, también puede ajustar el modo y el estado de la parte RGB por separado. Sin embargo, W no se puede apagar en modo FLASH debido al efecto de cambio específico del modo.

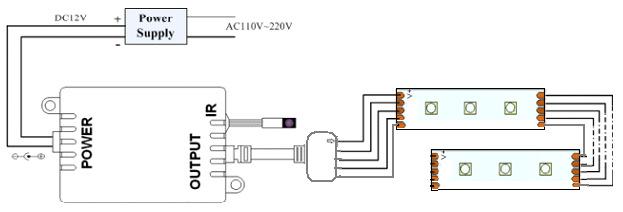

aplicación típica

Precauciones

1. El voltaje de alimentación de este producto es DC5V/12~24V, y no debe conectarse a otros voltajes;

2. Los cables conductores deben estar conectados correctamente de acuerdo con los colores y números proporcionados en el diagrama de cableado;

3. Este producto no se puede utilizar sobrecargado.
