Introducción del producto: medidor de fuerza de extracción de anclaje

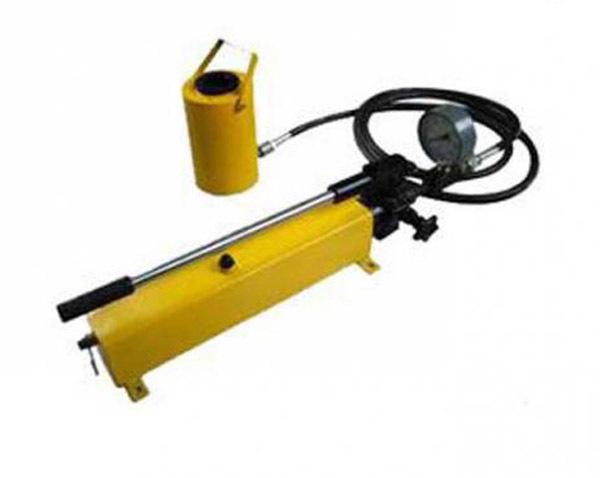

Un instrumento para medir la fuerza de extracción de los pernos de anclaje y la relación entre la tensión y el desplazamiento del anclaje. Consta de un gato hueco, un medidor de presión (como un manómetro), una tubería de aceite de alta presión, un medidor de carrera (como un comparador de carátula), un dispositivo de presurización (bomba de gas), etc.

El dinamómetro de extracción de ancla es una herramienta de prueba que se utiliza principalmente para medir la fuerza de anclaje del ancla. Desempeña un papel importante en la investigación y la inspección de calidad de ingeniería de proyectos de soporte de proyección de anclas y diversos tipos de anclas.

Características principales del medidor de fuerza de extracción de anclaje

Se caracteriza por su pequeño tamaño, peso ligero, fácil transporte, operación sencilla y seguridad. Sus aplicaciones se extienden a diversas obras de construcción, como la minería de carbón, la defensa nacional, los túneles y el transporte.

Principales indicadores técnicos del medidor de fuerza de extracción del ancla

Fuerza de tracción nominal: 10T (60Mpa)

Diámetro del cilindro: 55 mm

Diámetro del pistón: 30 mm

Carrera máxima: 70 mm 170 kg/MPa

Peso: 15 kg

Instrucciones de uso del medidor de fuerza de extracción del anclaje

1. Verifique el nivel de aceite. Desenrosque la tapa del orificio de llenado de aceite en la parte trasera de la bomba de aceite de dos velocidades y verifique el nivel. Si el nivel de aceite es bajo, rellénelo a tiempo. (Agregue aceite hidráulico antidesgaste L-HM32#).

2. Durante el proceso de trabajo, afloje la manija de descarga de la bomba de aceite en sentido antihorario y retire las tapas antipolvo de la bomba, el cilindro y el asiento del conector rápido. Presione suavemente con la mano la camisa (zona moleteada) en el extremo frontal del asiento del conector rápido e inserte el conector rápido. Inserte el pasador en forma de U en el asiento de la junta. En este momento, la camisa en el extremo frontal del asiento de la junta rápida se restablece gracias a la acción del resorte. Después de verificar que la conexión sea segura, apriete la manija de descarga en el cuerpo de la bomba hacia adelante y mueva la palanca de avance hacia arriba y hacia abajo. Observe si el pistón del cilindro se extiende. La fuerza debe ser uniforme y no excesiva; suelte la manija de descarga hacia atrás para retraer el pistón.

3. El proceso anterior puede repetirse la primera vez para descargar el aire mezclado en el sistema. Si la comprobación es correcta, apriete la palanca de descarga hacia adelante y luego agite la palanca de presión para aumentar gradualmente la presión. Cuando la lectura del manómetro alcance el valor requerido, deje de agitar la palanca.

Precauciones para el medidor de fuerza de extracción del ancla

1. Este producto debe usar aceite hidráulico antidesgaste L-HM32#. El entorno de uso óptimo es de -20 °C a +45 °C. Está estrictamente prohibido usar alcohol, emulsiones, aceite de motor común, aceite de frenos, etc., como aceite hidráulico.

2. Al utilizar esta herramienta, no exceda la presión nominal. Para prolongar la vida útil del manómetro, la presión máxima no suele superar el 90 % de la presión nominal durante su uso.

3. Las piezas de unión de la bomba de aceite manual y el cilindro de aceite de esta herramienta están sujetas a alta presión. Para resolver el problema, abra la tapa de llenado e inyecte aceite hidráulico. Apriete la válvula de descarga en el sentido de las agujas del reloj y apriete cada junta. Después de que la bomba de aceite esté plana, presurice de nuevo. Abra la tapa del orificio de llenado e inyecte. Apriete cada junta con aceite hidráulico. Limpie y cambie el aceite. Reemplace el anillo de sellado. Apriete cada junta y reemplace el sello. Después de limpiar, cambie el aceite e inspecciónelo. Vuelva a conectar la manguera desbloqueada. Reemplace después de la inspección. Reemplace después de la inspección. Por lo tanto, proteja las juntas y no las dañe ni afecte el sellado y el trabajo normal; no utilice una llave para tirar de la parte de engarce de la junta en la manguera para evitar que la parte de engarce se afloje y provoque que la manguera pierda aceite y se deseche.

4. Cada uso de este producto tiene una garantía de un año y se proporciona orientación de uso gratuita a los usuarios.
