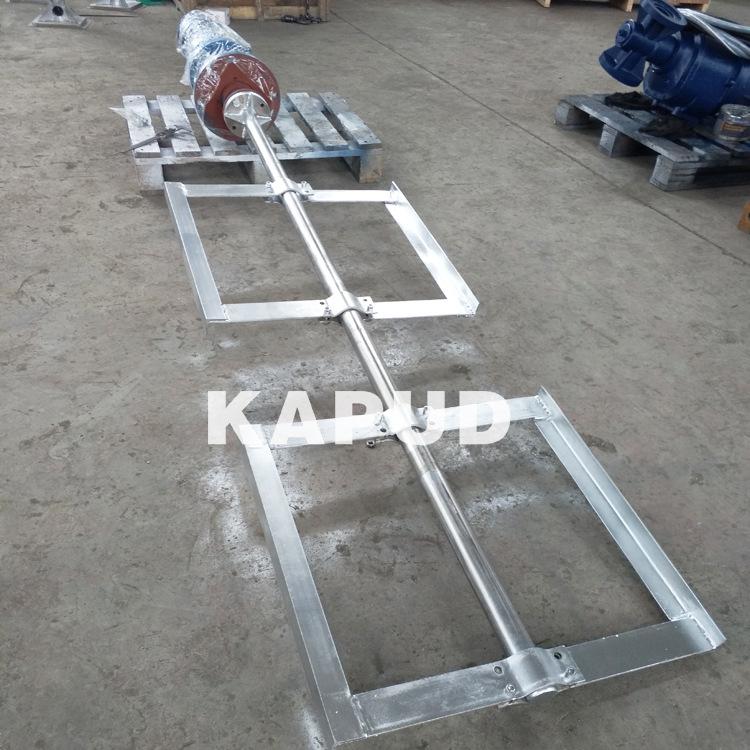

Mezclador de marco de 4 kW con tanque de flóculos y mezclador vertical Capde

Mezclador de marco 4kw tanque de floculación mezclador vertical Capde

Introducción al mezclador de cuadros:Mezclador de marcosEquipos de mezcla de uso común para preparar coagulantes, coadyuvantes de coagulación, desinfectantes y emulsiones de cal para proyectos de suministro de agua y drenaje.

Mezclador de marcosPrincipio de funcionamiento:Mezclador de marcosSe compone de un motor, un reductor, un eje, paletas, etc. El motor impulsa el reductor y el eje de salida del reductor impulsa el eje giratorio para impulsar las paletas a girar para lograr el propósito de agitar.

1、 Toda la máquina adopta el accionamiento directo del reductor, con una estructura simple y compacta, un funcionamiento estable y una alta eficiencia de mezcla.

2、 El eje del agitador conectado por un acoplamiento se extiende dentro de la piscina y las palas del agitador están instaladas en el eje.

3、 El motorreductor puede funcionar de forma continua o intermitente. Es de tipo exterior y su corriente es adecuada para...380 V，3Mutuamente,50 Hz, nivel de protecciónIP65, grado de aislamientoFclase.

4、La base del mezclador está soldada con placas de acero al carbono de tamaño considerable para formar una estructura de soporte de armadura rígida, lo que garantiza que el mezclador pueda funcionar sin problemas durante mucho tiempo.

5、 El diseño de las palas del mezclador aprovecha al máximo la potencia transmitida por el motor, logrando un excelente efecto de mezcla. La estructura, el diseño, los materiales y la fabricación del equipo garantizan su funcionamiento seguro a largo plazo.

6、 No hay fugas evidentes en todas las superficies de unión del reductor y en los sellos del eje de entrada y salida.

7、 El engranaje reductor puede transmitir la potencia necesaria para el funcionamiento en diversas condiciones de diseño y puede soportar la carga transmitida por el eje del agitador.

8、 El soporte del eje del mezclador puede soportar el peso del eje del mezclador y del impulsor, y soportar todos los pares, momentos de flexión y cargas axiales.

9、 El mezclador funciona de manera estable con poco ruido; todas las partes operativas tienen buena lubricación o autolubricación, fácil reabastecimiento de combustible y buenas propiedades de sellado, a prueba de polvo, agua y resistencia a la corrosión.

10、 El eje y las palas del mezclador tienen suficiente resistencia, rigidez y resistencia a las vibraciones para garantizar un funcionamiento suave sin vibraciones anormales en diversas condiciones de diseño.

Mezclador de marcosCaracterísticas ：

Menos enlaces de transmisión, alta eficiencia mecánica, estructura compacta y funcionamiento estable;

Tamaño reducido, gran capacidad de procesamiento, bajo consumo de energía;

Bajos costos de instalación, operación y mantenimiento;

Puede lograr una cierta intensidad de agitación dentro del tiempo de mezcla requerido, cumplir con los requisitos de mezcla rápida, uniforme y suficiente, con pequeña pérdida de carga, y puede adaptarse a los cambios en el volumen de agua para ser adecuado para plantas de agua con varios volúmenes de agua.

Mezclador de marcosEstructura y proceso de trabajo ： VerticalEl mezclador se compone de un motor, un reductor, un bastidor, un eje de agitación, una paleta, un acoplamiento, un soporte submarino, etc. Según el método de sellado, se puede dividir en:ATipo: Con sello mecánico,BTipo: sin sello,doTipo: Se pueden utilizar otros métodos de sellado en ocasiones con diferentes requisitos de sellado. El dispositivo de accionamiento utiliza un motor convencional o un motor a prueba de explosiones y un reductor de rueda dentada cicloide. El eje principal del dispositivo de accionamiento está conectado al eje de agitación mediante un acoplamiento. El eje de agitación está soportado por cojinetes y ofrece suficiente resistencia y alta estabilidad. Cuchillas de batidora45La paleta de cuchillas plegables puede producir una desviación del flujo axial, radial y anular, de modo que el material y el agua se puedan mezclar rápida y completamente para cumplir con los requisitos del proceso.

Mezclador de marcosMétodo de instalación:

1、Antes de la instalación, verifique si las dimensiones de la base relacionadas con el equipo instalado cumplen con los requisitos de instalación.

2、Después de fijar el soporte del reductor y la placa base de conexión, colóquelos horizontalmente en la posición correspondiente en las piezas empotradas de ingeniería civil, verifique si el plano de conexión entre el soporte y el reductor es horizontal y ajústelos a un estado horizontal.

3、Conecte el eje del mezclador a la base del reductor.

4、Para soportes submarinosMezclador de marcosTras fijar el soporte subacuático a la placa de conexión inferior, colóquelo horizontalmente en la posición correspondiente sobre las piezas de ingeniería civil empotradas en el fondo de la piscina y compruebe que el plano de apoyo esté horizontal. El centro debe estar en el centro vertical del centro del soporte del reductor y ajustarse horizontalmente.

5、Para soportes submarinosMezclador de marcosConecte el eje del mezclador al soporte sumergible y gire manualmente el semiacoplamiento dentro del soporte del reductor. En este punto, el eje debe girar con flexibilidad y el soporte sumergible no debe presentar ningún desplazamiento evidente.

6、Para mezcladores con soportes submarinos: primero suelde por puntos los soportes submarinos para conectar la placa inferior y Luego, se suelda por puntos la placa de base empotrada para fijar el soporte del reductor para conectar la placa inferior y la placa de base empotrada.

7、Gire manualmente el semiacoplamiento en el soporte del reductor. En este punto, el eje debe girar con flexibilidad. Si se produce un atasco durante la rotación, debe volver a fijarse hasta que se ajuste a un estado razonable. Suelde y fije el soporte del reductor para conectar la placa inferior y la placa de cimentación. En mezcladoras con soporte sumergible, este debe soldarse y fijarse para conectar la placa inferior y la placa de cimentación.

8、Apriete adecuadamente los pernos y las tuercas en la mitad del acoplamiento.

Mezclador de marcosMétodo de depuración:

1、Antes de depurar, llene el aceite de acuerdo con los requisitos del reductor.

2、Verifique el nivel de aislamiento del motor de accionamiento. La resistencia de aislamiento a tierra no debe ser inferior a5 millonesΩ。

3、 Conecte el motor y el sistema de control según el método de conexión del motor. Para el cableado del sistema de control, consulte el diagrama esquemático de control eléctrico y las instrucciones.

4、Tras la instalación del mezclador, es necesario probarlo antes de su uso oficial. Cuando funciona normalmente al ralentí, se puede cargar y operar gradualmente. Durante la prueba, el equipo debe funcionar sin problemas y sin vibraciones anormales.

Mezclador de marcosPrecauciones para el uso del reductor

1、 El reductor configurado en esta serie de productos es adecuado para trabajo continuo o intermitente.,Según la instalación de la paleta agitadora, esta puede girar en sentido horario o antihorario. Para condiciones específicas, consulte la indicación del sentido de rotación del equipo.

2、 La velocidad nominal del eje de entrada es1500cambiar/o1000cambiar/Cuando las extensiones del eje de salida y del eje de entrada se combinan con otras piezas, no se permite el martilleo directo para evitar que la posición estructural se mueva.

3、En caso de grandes fuerzas axiales y radiales, los ejes deben ser concéntricos cuando el acoplamiento se conecta al motor y al reductor.

4、 Antes de instalar el reductor, retire los pernos del semiacoplamiento, espere a que el motor y el reductor estén fijados en el soporte, luego enciéndalo y realice una prueba de funcionamiento. Una vez que la prueba de funcionamiento sea normal, instale los pernos y las tuercas en el acoplamiento y apriételos. Solo entonces se podrá probar la máquina completa sin carga, y una vez que funcione con normalidad, se podrá cargar y poner en marcha.
