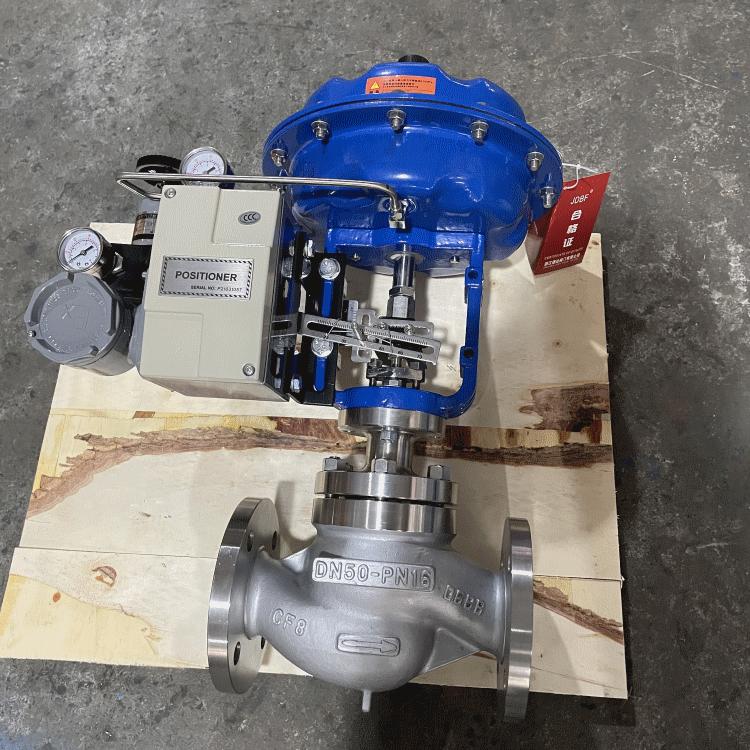

Válvula de control neumática pequeña de precisión ZJHP

Las válvulas reguladoras neumáticas de precisión de diafragma pequeño se dividen en: válvula reguladora neumática de precisión de diafragma pequeño de asiento único ZJHP, válvula reguladora neumática de precisión de diafragma pequeño de manguito ZJHM. La válvula reguladora neumática de precisión de diafragma pequeño de asiento doble ZJHN adopta una estructura de guía superior y está equipada con un actuador de resorte múltiple. Tiene las ventajas de una estructura compacta, peso ligero, acción sensible, canal de fluido en forma de S, pequeña pérdida de caída de presión, gran capacidad de válvula, características de flujo precisas y fácil desmontaje y montaje. Se utiliza ampliamente para controlar con precisión los parámetros del proceso de gas, líquido y otros medios, como la presión, el flujo y el nivel de líquido, para mantenerlos en un valor dado. Es particularmente adecuada para ocasiones de trabajo donde la fuga es pequeña y la diferencia de presión antes y después de la válvula no es grande.
Los productos de válvula reguladora de diafragma pequeño de precisión neumática incluyen tipo estándar, tipo regulador de cierre, tipo de sello de fuelle, tipo de aislamiento con camisa y otras variedades. El nivel de presión nominal del producto es PN16, 40, 64; el rango de diámetro nominal es DN20~300. Es adecuado para temperaturas de líquido que oscilan entre -200℃ y +560℃. El estándar de fuga es IV o VI, y las características de flujo son lineales o isotrópicas.
Porcentaje. Hay una variedad de especificaciones de calidad disponibles.

Materiales de las piezas principales

Cuerpo de válvula, tapa de válvula: HT200, ZG230-450, ZG1Cr18Ni9Ti
Núcleo de válvula, asiento de válvula: 1Cr18Ni9Ti, recubrimiento de aleación de estilbeno
Núcleo de válvula de sellado suave: politetrafluoroetileno reforzado
Embalaje: PTFE, grafito flexible, fuelle de acero inoxidable
Junta: Lámina de amianto de caucho, 1Cr18Ni9Ti, junta espiral de amianto
Cubierta de membrana: A3
Diafragma corrugado: caucho de nitrilo intercalado con tejido de poliéster reforzado
Resorte: 60Si2Mn
Vástago de válvula, varilla de empuje: 2Cr13, 1Cr18Ni9Ti
Buje: 2Cr13
