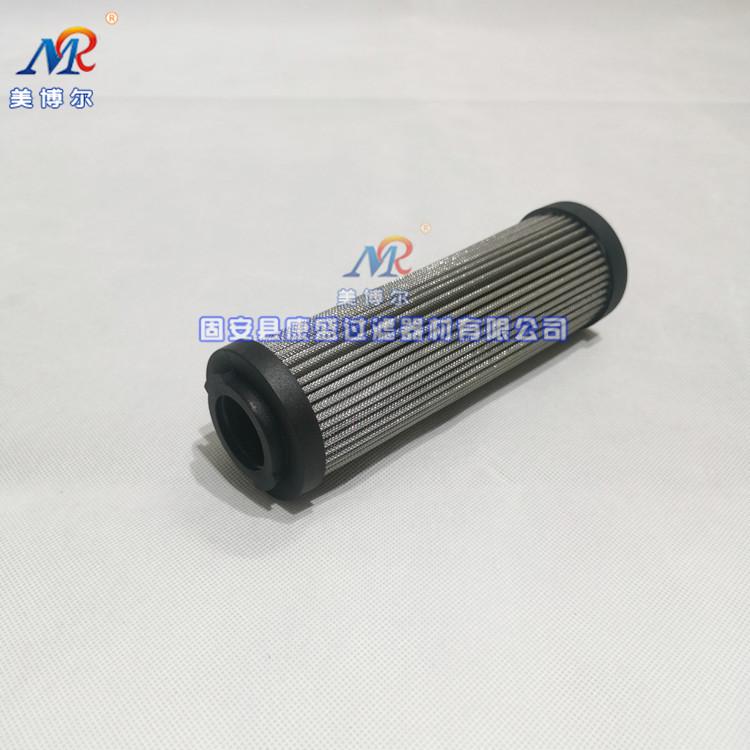

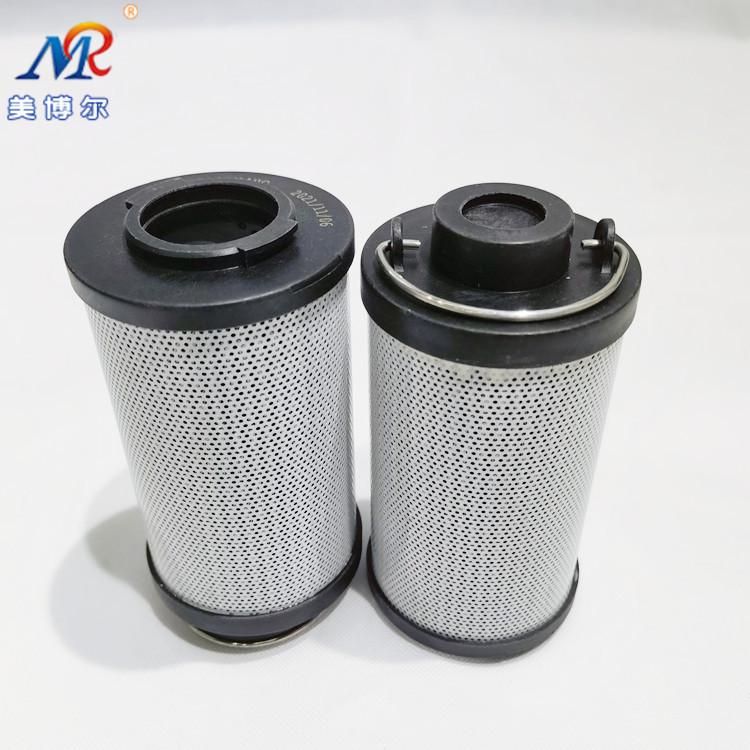

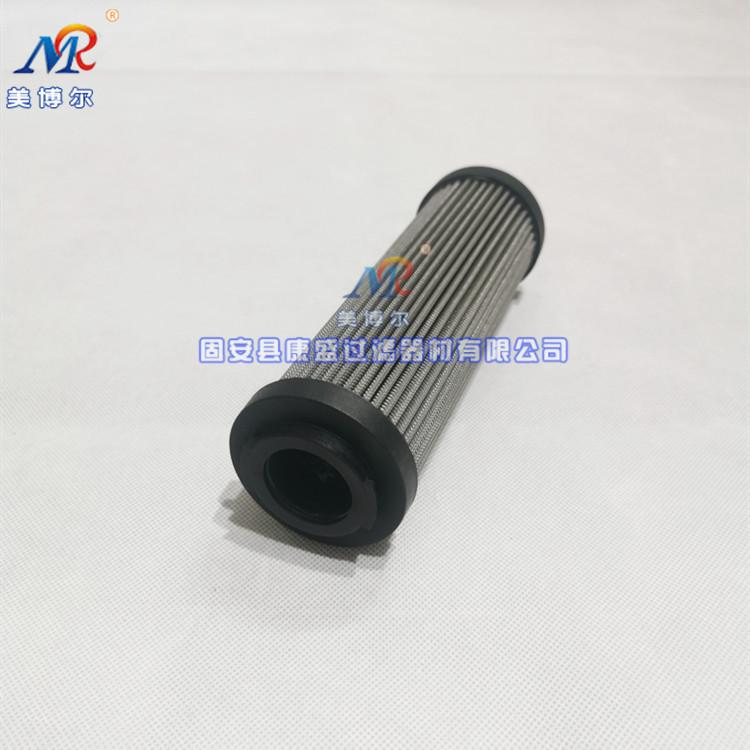

Elemento de Filtro Hidráulico 0110R010Bn3Hc Elemento de Filtro de Baja Presión Está Disponible en Stock para Elementos de Filtro de Aceite Hidráulico

Industrias MeboerEl elemento del filtro de aceite se utiliza principalmente para filtrar aceite en el sistema hidráulico y se instala en el filtro y el filtro de aceite en el sistema hidráulico.

En el circuito de aceite del sistema hidráulico, el polvo metálico y otras impurezas mecánicas se utilizan para el desgaste de diversos componentes, manteniendo limpio el circuito de aceite y prolongando así su vida útil. El elemento filtrante de baja presión también cuenta con una válvula de derivación. Si el elemento filtrante no se reemplaza a tiempo, la válvula de derivación se abre automáticamente para garantizar el funcionamiento normal del sistema.

Parámetros y características principales

Material: malla trenzada de acero inoxidable, malla sinterizada, malla trenzada de hierro;

Material del filtro: papel de filtro de fibra de vidrio, papel de filtro de fibra química, papel de filtro de pulpa de madera;

Características: Fabricado con malla metálica monocapa o multicapa y material filtrante. El número de capas y el tamaño de la malla se determinan según las diferentes condiciones y usos. Presenta alta concentricidad, alta resistencia a la presión y buena rectitud. Fabricado en acero inoxidable. Sin rebabas, garantiza una larga vida útil.

Se utiliza industrialmente en la destilación, absorción, evaporación, filtración y otros procesos de filtración gruesa y fina de aceites lubricantes y combustibles. Ofrece diversos modelos y especificaciones, y se puede instalar y reemplazar. Es práctico y rápido, con una pequeña diferencia de presión inicial y un ciclo de limpieza prolongado.[1]。

Clasificación y ámbito de aplicación

Según la posición de instalación en el sistema hidráulico, los filtros de aceite hidráulico se dividen en filtros de aceite de línea de succión, filtros de aceite de línea de presión y filtros de aceite de línea de retorno.

Filtro de aceite hidráulico de la línea de succión: línea de succión de aceite (tanque——Entrada de la bomba hidráulica) o instalar directamente el filtro de succión de aceite en el tanque de aceite es una medida necesaria para proteger la bomba hidráulica. Su precisión es generalmente...100～180micrasmetro, determinado según la capacidad de autocebado de la bomba. Una resistencia excesiva al flujo provoca cavitación en la bomba hidráulica.

Elemento filtrante de aceite hidráulico de la línea de presión: El elemento filtrante de aceite de la línea de presión no solo protege los componentes aguas abajo, sino que también actúa como filtro principal de aceite para controlar el grado de contaminación del aceite en el sistema. Al purificar el aceite, también desempeña un papel fundamental en la bomba hidráulica. Su efecto protector y la precisión de la filtración son...5—10micrasmetroEl filtro está bajo gran presión.,La vibración también es un problema muy grave. La diferencia de presión admisible del elemento filtrante de aceite en la tubería de presión, dependiendo del nivel de presión, varía entre0.3～0,7 MPaComo filtro de aceite de línea de presión para equipos terrestres, considerando el costo y el espacio de instalación, puede ser lo más grande posible.

Elemento de filtro de aceite hidráulico de línea de retorno: Diversas suciedades, como partículas abrasivas producidas durante el proceso de trabajo de varios componentes, se pueden filtrar instalando un filtro de aceite en la línea de retorno de aceite para evitar que regresen al tanque de aceite y sean succionadas nuevamente hacia la bomba hidráulica..La diferencia de presión admisible del filtro de aceite en la línea de retorno de aceite está en el rango de0.3～0,5 MPaLa precisión se determina según los requisitos de contaminación del aceite. Hay más factores a considerar al instalar el filtro de aceite en la línea de retorno. Un factor importante es el choque hidráulico, especialmente cuando hay cilindros hidráulicos y válvulas proporcionales aguas arriba. La inversión del cilindro hidráulico bajo alta presión y el fallo repentino de la válvula proporcional producirán un choque de flujo instantáneo considerable, que causará graves daños al elemento filtrante del filtro de aceite. Al diseñar y seleccionar el filtro de aceite para la línea de retorno, es fundamental comprender y reforzar su estructura. Es principalmente adecuado para la filtración de tuberías en yacimientos petroquímicos y petrolíferos; la filtración de combustible en equipos de reabastecimiento y maquinaria de ingeniería; la filtración de equipos en la industria de tratamiento de agua; y en los sectores farmacéutico y de procesamiento de alimentos.[2]。

Normas de prueba de filtros de aceite

（1）ISO 2942Transmisión hidráulica-elemento filtrante-Determinación de la integridad estructural;

（2）ISO 16889Transmisión hidráulica-filtrar-Método de múltiples pasos para determinar las características de filtración;

（3）ISO 3968Transmisión hidráulica-filtrar-Determinación de las características de flujo de caída de presión;

（4）ISO 3724Transmisión hidráulica-elemento filtrante-Determinación de las características de fatiga por flujo;

（5）ISO 3723Transmisión hidráulica-elemento filtrante-Método de prueba de carga axial;

（6）ISO 2943Transmisión hidráulica-elemento filtrante-Verificación de compatibilidad de materiales y líquidos;

（7）ISO 2941Transmisión hidráulica-elemento filtrante-Verificación de la resistencia a la rotura.

Precauciones

Al elegir un filtro de aceite, tenga en cuenta los siguientes puntos:

(1)La precisión de la filtración debe cumplir con los requisitos predeterminados.

(2)Puede mantener una capacidad de flujo suficiente durante mucho tiempo.

(3)El elemento filtrante es lo suficientemente fuerte como para no resultar dañado por la presión hidráulica.

(4)El elemento filtrante tiene buena resistencia a la corrosión y puede funcionar a la temperatura especificada.

(5)El elemento filtrante es fácil de limpiar o reemplazar.
