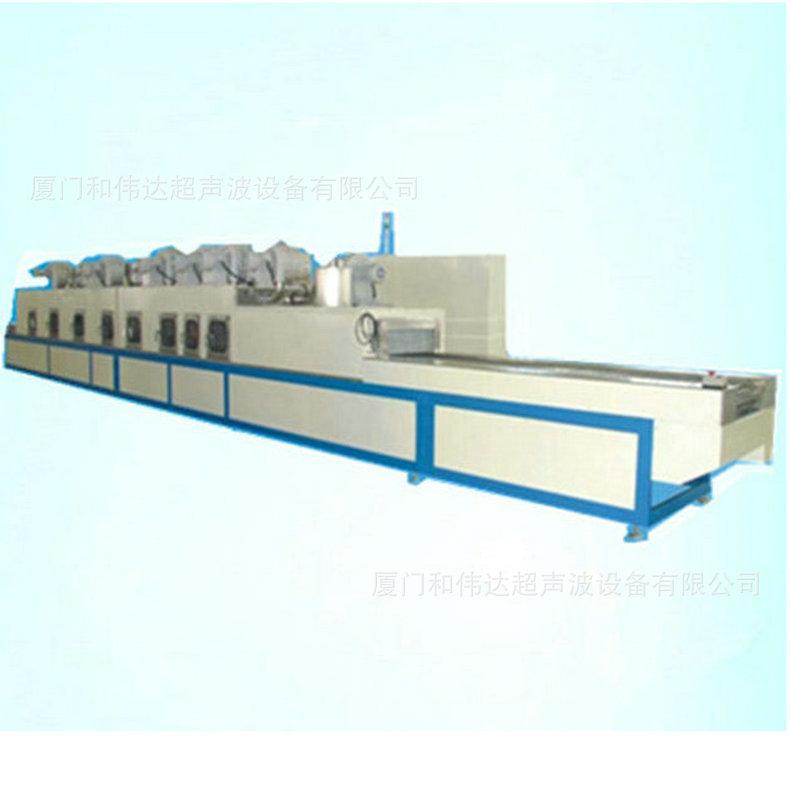

Equipo de limpieza por aspersión tipo túnel

Descripción general del equipo:

El aceite y la suciedad en la superficie de la pieza de trabajo que se está limpiando se humedecen, ablandan y separan por la fuerza mecánica del chorro de agua de la máquina limpiadora combinada con energía térmica y detergente metálico, y luego las partículas de suciedad son arrastradas por el líquido limpiador, logrando así el propósito de la limpieza.

Ámbito de aplicación: Esta máquina es adecuada para la industria de fabricación de maquinaria con grandes lotes de producción y pesada carga de trabajo de limpieza. También se utiliza ampliamente en la limpieza de piezas pequeñas y medianas en las industrias de transporte, piedra y química del agua, productos de la industria ligera, mantenimiento de equipos y otras industrias. Es muy adecuada para la limpieza líquida antes del galvanizado, antes y después del tratamiento térmico, y antes del montaje del producto.

Composición del equipo:

Esta máquina consta de un cuerpo de máquina, sistema de calentamiento y control de temperatura, sistema de filtración, sistema de pulverización, sistema de transporte, sistema de secado, sistema de control eléctrico, etc. El cuerpo de la máquina incluye un bastidor, una cubierta y un tanque de agua. Toda la máquina tiene una estructura compacta, una apariencia hermosa y funciones completas.

1. Cuerpo de la aeronave:

El bastidor está soldado con perfiles de acero. La cubierta extraíble hecha de placas de acero se monta en cada estructura del bastidor, lo cual es conveniente para facilitar la carga y descarga durante el mantenimiento. Las capas interior y exterior del tanque de agua están soldadas con placas de acero. La capa interior en contacto con el agua está hecha de placas de acero, y la capa exterior está hecha de tablero de silicato de aluminio A3 para aislamiento. Se colocan materiales aislantes en el medio para lograr el efecto de conservación del calor y ahorro de energía. Se establecen dos capas de cortinas de poliuretano en ambos extremos de la entrada y la salida para evitar que el líquido de limpieza salpique fuera de la sala de limpieza. El fondo del tanque de agua está diseñado con una cierta pendiente para facilitar la eliminación del agua acumulada y los objetos robados en el tanque de agua. Además, el tanque de agua también está equipado con entrada de agua, salida de drenaje, salida de rebosadero, puerta de aguas residuales y otros dispositivos.

2. Sistema de calentamiento y control de temperatura:

El sistema de calentamiento utiliza tubos de calentamiento eléctrico de agua para calentar el líquido de limpieza, y el controlador de temperatura digital controla automáticamente la temperatura del líquido de limpieza. La temperatura del líquido de limpieza se puede ajustar continuamente desde la temperatura ambiente hasta 60°C (los usuarios pueden configurarla según las condiciones reales). Cuando la temperatura del líquido de limpieza se calienta al valor establecido, el sistema de control automático apagará el calentador; cuando la temperatura del líquido de limpieza sea inferior al valor establecido, el tubo de calentamiento se calentará automáticamente. El tanque de agua puede asegurar que haya suficiente nivel de agua, de modo que el calentador esté siempre sumergido en el agua, lo cual juega un papel en la protección del calentador. Cuando el nivel de agua cae por debajo de la altura preestablecida, enviará una señal de alarma para recordar al personal que añada agua a tiempo.

3. Sistema de filtración: Hay dos pantallas de filtro enchufables en el tanque de agua, que están hechas de pantallas de filtro de acero inoxidable de malla 40 y se instalan frente al puerto de succión de la bomba de agua para evitar que la bomba de agua succione grumos y residuos más grandes.

4. Sistema de pulverización:

El sistema de pulverización consta de seis filas de tuberías de pulverización anulares, boquillas, bombas de agua y tuberías. Cada juego de tuberías de pulverización consta de cuatro direcciones (arriba, abajo, izquierda y derecha). Hay varias boquillas esféricas en las tuberías de pulverización, que pueden ajustar el ángulo de pulverización para asegurar que el líquido de limpieza se rocíe a la pieza de trabajo pre-limpiada en todas las direcciones para lograr el propósito de una limpieza completa. La tubería de pulverización está hecha de tubo de acero galvanizado y la boquilla está hecha de cobre.

5. Sistema de transporte:

El sistema de transporte consta de una banda transportadora, una cadena transportadora, una cadena de transmisión, un reductor y un marco de soporte para la pieza de trabajo. La potencia del sistema de transporte es generada por el motor y transmitida al dispositivo transportador de cadena mediante el reductor para reducir la velocidad. Cada sección de la banda transportadora de cadena está equipada con un marco de soporte para la pieza de trabajo para la colocación conveniente de las piezas de trabajo pre-limpiadas. La banda transportadora de cadena lleva la pieza de trabajo a cada sección para su limpieza a una velocidad de 0.9m/min.

6. Sistema de secado:

Se instala un dispositivo de secado por aire comprimido a 800 mm del puerto de descarga. El usuario puede conectar el aire comprimido por sí mismo, y el dispositivo de secado secará la pieza de trabajo después de la limpieza en múltiples direcciones.

7. Sistema de control eléctrico:

Consiste en una caja de control eléctrico, componentes eléctricos de bajo voltaje, botones, pantallas digitales, etc. La caja de control eléctrico está ubicada en el extremo de alimentación del equipo y está equipada con varios componentes de operación, control y visualización, como interruptores, botones, contactores, relés, etc. de alta calidad de producción nacional, que son convenientes para que el personal opere. Se instalan botones de parada de emergencia en ambos extremos del equipo para facilitar que el personal haga frente a emergencias.
