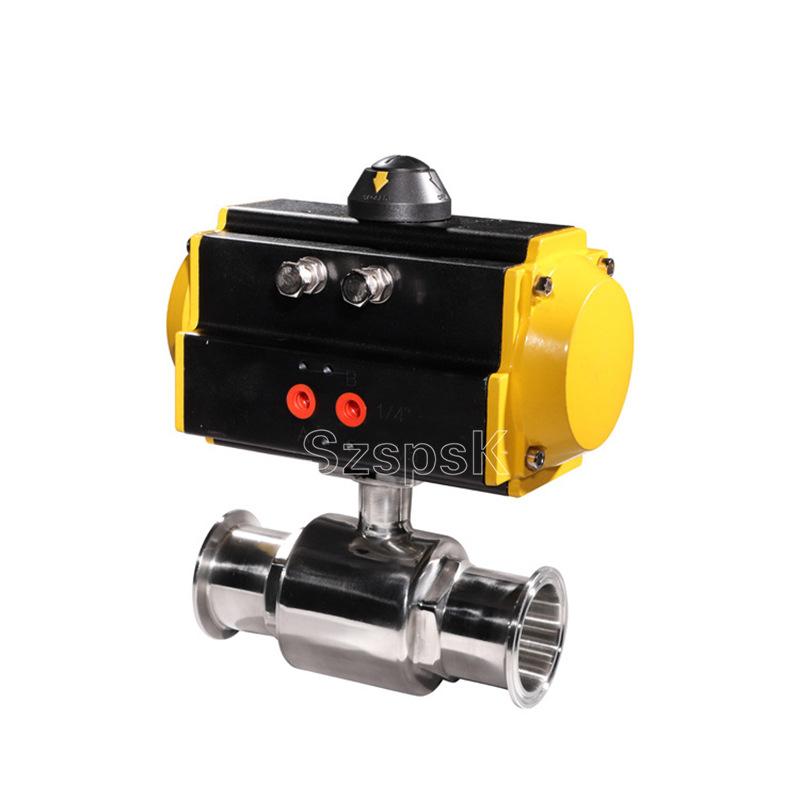

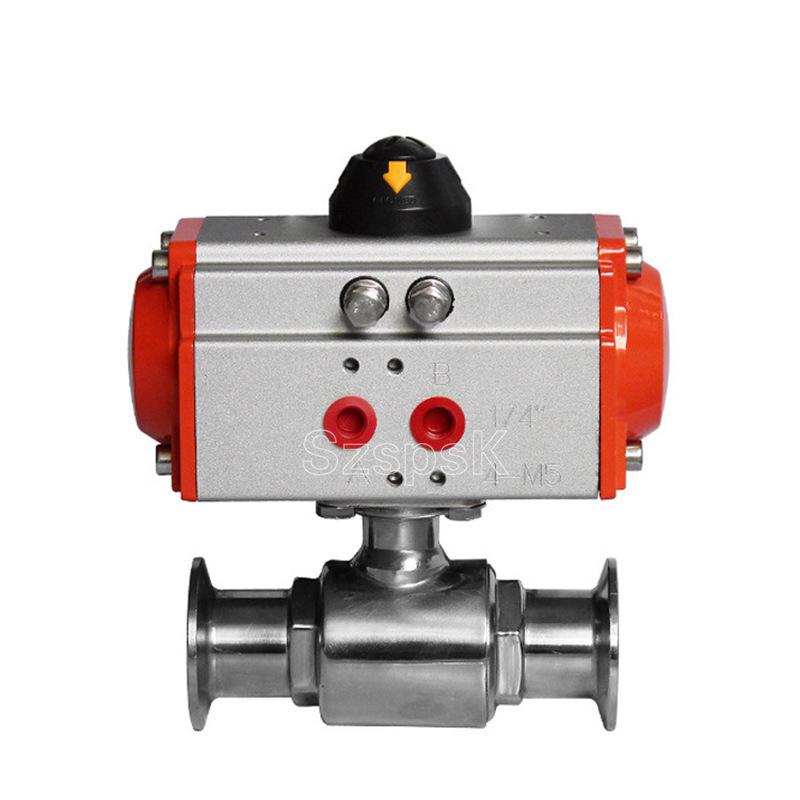

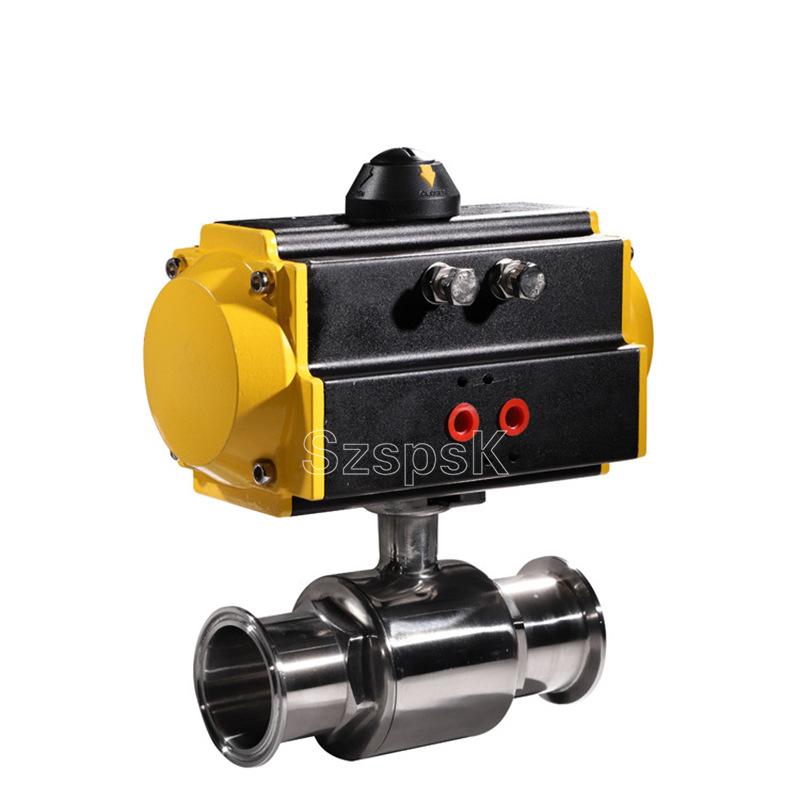

Válvula de bola neumática sanitaria Q681F-16P, tipo mandril, de acero inoxidable 304, de carga rápida y neumática.
Cantidad
Productos similares a un precio más bajo
Descripción general:
Las válvulas de bola neumáticas sanitarias AQ681F han pasado por un proceso de inspección preciso y una gestión de calidad estricta, y los conductos de flujo han sido pulidos con precisión y esterilizados. El cuerpo de la válvula está hecho de acero inoxidable; la pared interior del conducto de flujo está pulida electrónicamente a 0.5um (Grano 240) para mantener el flujo del fluido sin problemas; la superficie de sellado está hecha de PTFE de cobertura total sin rincones muertos, asegurando la higiene y la fácil limpieza; los dos extremos están conectados por abrazaderas para facilitar el desmontaje, la limpieza y el mantenimiento. Las válvulas de bola neumáticas sanitarias se utilizan ampliamente en ingeniería cervecera, ingeniería alimentaria, ingeniería química, ingeniería farmacéutica, bioingeniería e ingeniería de tratamiento de agua.
Características
1. El tamaño de la luz del paso de la válvula de bola neumática sanitaria es consistente con el de la tubería y no produce sedimentos.
2. La pared interior del canal de flujo de la válvula de bola neumática sanitaria se pule con grano 240 para asegurar un flujo sin obstrucciones.
3. La válvula de bola neumática sanitaria adopta un sello de PTFE de cobertura total sin rincones muertos y es fácil de limpiar.
Actuadores neumáticos
Se utilizan los nuevos actuadores neumáticos de la serie GTD o ATD, que son de doble efecto y de simple efecto (retorno por resorte), accionados por engranajes, seguros y fiables; las válvulas de gran diámetro utilizan el actuador neumático de la serie AW accionado por horquilla, que tiene una estructura razonable, un gran par de salida y está disponible en tipos de doble efecto y de simple efecto.
1. Pistón doble tipo engranaje, gran par de salida y tamaño pequeño.
2. El cilindro está hecho de aleación de aluminio, que es liviano y de hermosa apariencia.
3. Se pueden instalar mecanismos de operación manuales en la parte superior e inferior.
4. La conexión tipo rack puede ajustar el ángulo de apertura y el flujo nominal.
5. El actuador puede equiparse con indicación de retroalimentación de señal eléctrica y varios accesorios para realizar el funcionamiento automático.
6. La conexión estándar IS05211 proporciona comodidad para la instalación y el reemplazo del producto.
7. Los tornillos ajustables en ambos extremos permiten que el producto estándar tenga un rango ajustable de ±4° a 0° y 90°, asegurando la precisión de sincronización con la válvula.
Parámetros técnicos y rendimiento
| Parámetros técnicos del actuador AT-DA/SR | Parámetros del cuerpo de la válvula de bola sanitaria neumática AQ681F | ||
| tipo | Tipo pistón de doble efecto, tipo retorno por resorte | Diámetro nominal | 19～102mm |
| Presión del aire | Doble efecto: 2-8 bar/Efecto simple: 4-8 bar | Presión nominal | PN1.0MPa |
| Par de salida | Doble efecto: 4 N·M ～ 10560 N·M | Material del eje de la válvula | Acero inoxidable |
| Simple efecto: 7 N·M ～ 2668 N·M | Material del cuerpo de la válvula | Acero inoxidable 304/316/316L | |
| Temperatura de funcionamiento | Tipo de temperatura normal: -20℃～80℃ (junta tórica de caucho de nitrilo) | Material de la esfera | Acero inoxidable 304/316/316L |
| Tipo de alta temperatura: -20 ℃ ～ 160 ℃ (junta tórica de caucho fluorado) | Junta del asiento | PTFE | |
| Rango de acción | 0～90°±5° | temperatura | PTFE≤150℃ |
| Hilo de interfaz | GTD40～GTD83/ATD50～ATD88 G1/8″ | Método de conexión | Instalación rápida, soldadura, roscado |
| GTD110～GTD350/ATD100～200 G1/4″ | Medios aplicables | Cerveza, vino, bioingeniería, alimentos, productos farmacéuticos, bebidas, productos lácteos, etc. | |
| Señal de posición de la válvula | Posicionador: 4~20 mA/Respuesta: Señal de apertura total/cierre total | Características | Seguro e higiénico, buen sellado y larga vida útil |
dimensión física
| El camino aØ | GRAMO | L1 | Yo | D | H | Modelo de actuador |
| 19 | 50.5 | 125 | 100 | 16 | 156 | ATD-40 |
| 25 | 50.5 | 147 | 105 | 22 | 180 | ATD-52 |
| 32 | 50.5 | 147 | 120 | 29 | 208 | ATD-52 |
| 38 | 50.5 | 147 | 136 | 35.6 | 218 | ATD-52 |
| 45 | 64 | 168 | 145 | 42 | 220 | ATD-63 |
| 51 | 64 | 168 | 160 | 47 | 226 | ATD-63 |
| 57 | 77.5 | 184 | 162 | 52 | 230 | ATD-75 |
| 63 | 77.5 | 204 | 170 | 58 | 240 | ATD-83 |
| 76 | 91 | 262 | 195 | 71 | 286 | ATD-92 |
| 89 | 106 | 268 | 235 | 83 | 298 | ATD-105 |
| 102 | 119 | 268 | 270 | 97 | 336 | ATD-105 |
Opciones de accesorios
Los siguientes accesorios se pueden seleccionar según diferentes controles y requisitos:
Dispositivo de retroalimentación: también llamado interruptor de límite, señal de interruptor de retroalimentación remota (a prueba de explosiones opcional).
Válvula solenoide: Para doble efecto, elija de 2 posiciones y 5 vías; para simple efecto, elija de 2 posiciones y 3 vías (a prueba de explosiones es opcional).
Junta triple: puede estabilizar la presión del aire, filtrar y agregar aceite lubricante al cilindro.
Mecanismo de volante: Gire el mecanismo de volante para abrir y cerrar la válvula manualmente.
Posicionador eléctrico: Entrada de señal de 4~20mA para realizar la función de ajuste de válvula.
Instrucciones para realizar pedidos
1. Tipo de actuador neumático: de doble efecto, de simple efecto
2. Tipo de medio, temperatura, presión
3. Accesorios requeridos: válvula solenoide, posicionador, retroalimentación de señal, unidad de procesamiento de aire triplex, mecanismo manual
