Cadena portacables personalizada completamente cerrada cadena portacables puente plástico de nylon cadena portacables con hebilla amarilla

Modelos y clasificaciones de cadenas portacables de plástico

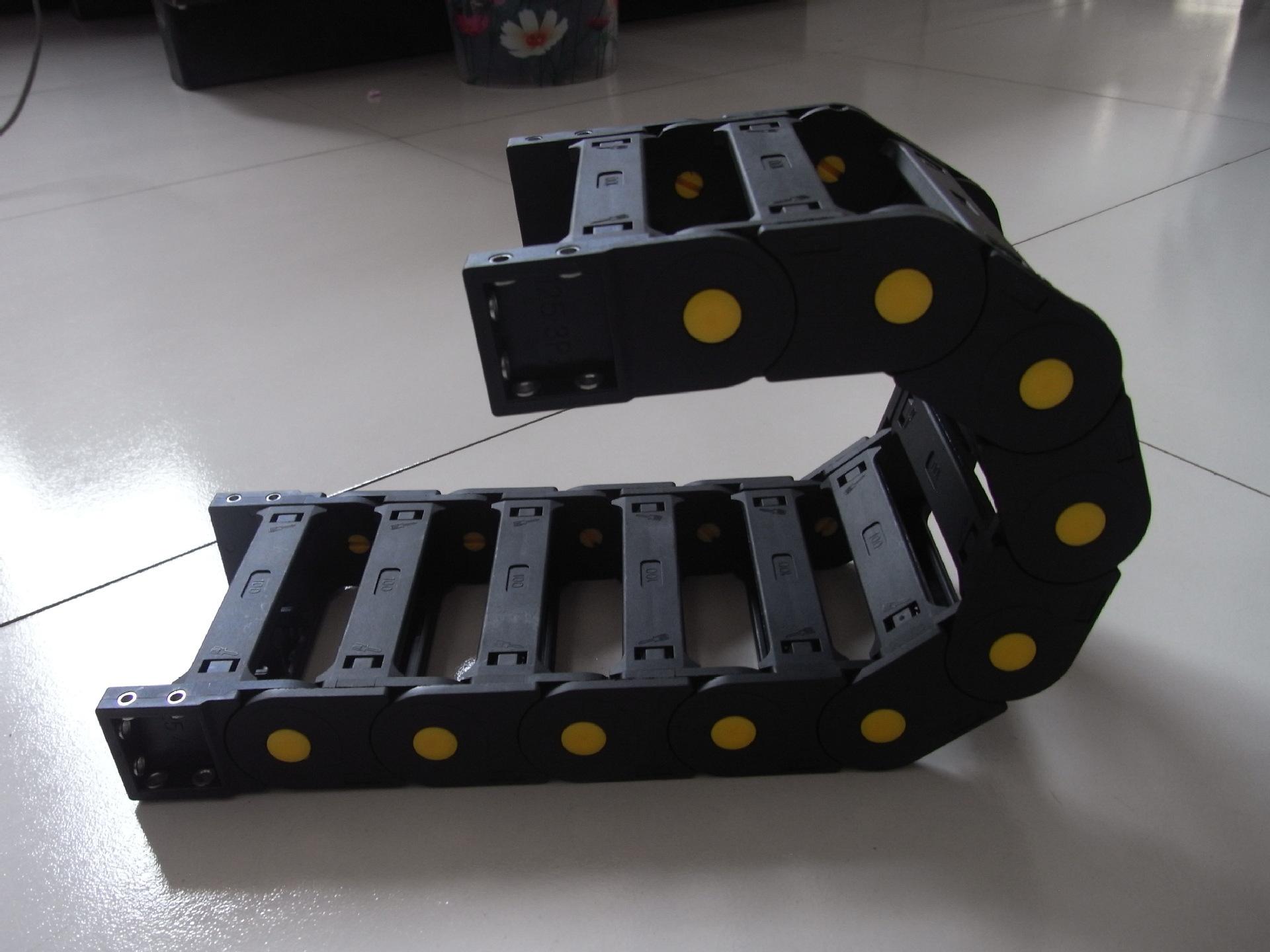

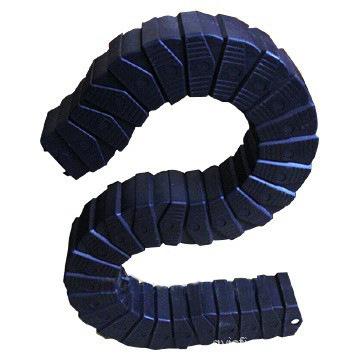

Según la estructura, se puede dividir en cadenas portacables tipo puente y cadenas portacables cerradas.

El modelo de la cadena portacables se determina principalmente por la altura interior y el ancho interior, y también se puede pedir según la altura exterior y el ancho exterior.

Los modelos incluyen 7*7, 10*10, 10*15, 15*15, 15*20, 15*35, 15*40, 15*40, 15*50, 18*18, 18*25, 18*35, 18*50, 18*60, 25*25, 25*38, 25*57, 25*77, 25*103, 35*50, 35*60, 35*7 5. 35*100, 35*125, 35*150, 35*175, 35*200, 45*50, 45*60, 45*75, 45*100, 45*125, 45*150, 45*200, 56*95, 56*125, 56*175, 56*200, 56*300 y series 62, 65, 80 y otras cadenas portacables.

Según las materias primas, se divide en plástico virgen y plástico reciclado. El contenido de nailon determinacadena de arrastreLa resistencia y la resistencia al desgaste del caucho y el nivel de ruido durante la operación. El contenido de nailon varía del 5% al 17%, pero no supera el 19%.

La estructura de la cadena portacables de plástico

(1) La cadena de arrastre se parece a una cadena de tanque y está compuesta por muchos eslabones unitarios que pueden girar libremente.

(2) La altura interior, la altura exterior y el paso de la misma serie de cadenas de arrastre son los mismos, pero el ancho interior y el radio de curvatura R de las cadenas de arrastre se pueden seleccionar de forma diferente.

(3) El eslabón de la cadena consta de placas de cadena izquierda y derecha, y placas de cubierta superior e inferior. Cada eslabón de la cadena de arrastre se puede abrir, lo que facilita su instalación y desmontaje. No es necesario enhebrar los cables. Tras abrir la placa de cubierta, se pueden colocar en la cadena cables, tuberías de aceite, tuberías de aire, tuberías de agua, etc.

(4) También se pueden proporcionar separadores para separar el espacio dentro de la cadena según sea necesario.

Parámetros básicos de las cadenas portacables de plástico

(1) Material: Nylon reforzado, con alta carga de presión y tracción, buena tenacidad, alta elasticidad y resistencia al desgaste, retardante de llama, rendimiento estable a altas y bajas temperaturas, y puede usarse en exteriores.

(2) Resistencia: resistencia al aceite, resistencia a la sal, resistencia a los ácidos y resistencia a los álcalis.

(3) Velocidad de funcionamiento y aceleración (la velocidad y la aceleración específicas dependen de las condiciones de funcionamiento).

(4) Vida útil operativa: Hasta 5 millones de movimientos alternativos (la vida útil específica depende de las condiciones de operación).
Propósito y características de las cadenas portacables
◆Es adecuado para usar en situaciones de movimiento recíproco y puede desempeñar un papel en tirar y proteger las tuberías de aceite para cables incorporadas, tuberías de aire, tuberías de agua, etc.
◆Cada sección de la cadena portacables se puede abrir para facilitar la instalación y el mantenimiento. Tiene bajo ruido de movimiento, es resistente al desgaste y puede moverse a alta velocidad.
◆Las cadenas portacables se han utilizado ampliamente en máquinas herramienta CNC, equipos electrónicos, maquinaria para piedra, maquinaria para vidrio, maquinaria para puertas y ventanas, máquinas de moldeo por inyección, manipuladores, equipos de elevación y transporte, almacenes automatizados, etc.

Principios de selección de cadenas portacables
◆ Altura interior: Seleccionar el más grueso entre los cables incorporados, tubos de aceite, tubos de aire, tubos de agua, etc. como la altura de referencia, más al menos el 10% del espacio de altura como la altura interior Hi de la cadena portacables. Si hay superposición, se utiliza la altura real después de la superposición como la altura de referencia.
◆ Ancho interior: Seleccione algunos cables más gruesos, tubos de aceite, tubos de aire, tubos de agua, etc., y utilice la suma de sus diámetros exteriores como referencia para el ancho interior de la cadena portacables, dejando al menos el 10% del espacio de ancho.

◆ Radio de curvatura: Seleccione el radio de curvatura más grande entre los cables incorporados, tuberías de aceite, tuberías de gas, etc. como valor de consideración, y deje más del 10% del espacio.
Principios para colocar cables, tuberías de aceite, tuberías de agua y tuberías de aire dentro de la cadena portacables
◆ Se debe dejar el 15% del espacio restante para permitir que los cables internos, tuberías de aceite, etc. se muevan libremente y no generen tensión en la cadena portacables en la dirección radial.
◆ Los cables con grandes diferencias de diámetro deben colocarse por separado para distribuir el peso uniformemente y separados por separadores cuando sea necesario.
◆ Al funcionar a alta velocidad o alta frecuencia, intente separar los cables horizontalmente y no superponerlos. Se recomienda usar separadores cuando hay muchos cables, tubos de aire, tubos de aceite, etc.
Instalación de cadenas portacables
◆ Use un destornillador plano apropiado para insertar verticalmente los orificios de apertura en ambos extremos de la cubierta, abra la cubierta, coloque los cables, tubos de aceite, etc. en la cadena portacables según los principios de colocación que proporcionamos, y luego cubra la cubierta. Además, los extremos fijos y móviles de los cables deben fijarse con dispositivos de tensión.
◆ Al deslizarse sobre largas distancias, se recomienda usar ranuras guía. Consulte a profesionales para el uso e instalación de ranuras guía.

Cadena portacables: apariencia hermosa, peso ligero y la longitud se puede ajustar a voluntad. El propósito y las características de la cadena portacables: 1. Es adecuada para su uso en ocasiones de movimiento alternativo y puede desempeñar un papel de tracción y protección para cables integrados, tuberías de aceite, tuberías de aire, tuberías de agua, etc. 2. Cada sección de la cadena portacables se puede abrir, lo que es conveniente para la instalación y el mantenimiento. Bajo ruido, resistencia al desgaste y movimiento a alta velocidad durante el desplazamiento. 3. Las cadenas portacables se han utilizado ampliamente en máquinas herramienta CNC, equipos electrónicos, maquinaria para piedra, maquinaria para vidrio, maquinaria para puertas y ventanas, máquinas de moldeo por inyección, manipuladores, equipos de elevación y transporte, almacenes automatizados, etc. La estructura de la cadena portacables: 1. La cadena portacables se parece a una cadena de tanque, compuesta por muchos eslabones de cadena unitarios, y los eslabones de la cadena pueden girar libremente. 2. La altura interior, la altura exterior y el paso de la misma serie de cadenas portacables son los mismos, y la altura interior y el radio de curvatura R de la cadena portacables se pueden seleccionar de forma diferente. 3. El eslabón de cadena unitario consta de placas de cadena izquierda y derecha y placas de cubierta superior e inferior. Cada sección de la cadena portacables se puede abrir, lo que es conveniente para la instalación y el desmontaje, y no se requiere enhebrado. Después de abrir la placa de cubierta, el cable, la tubería de aceite, la tubería de aire, etc. se pueden colocar en la cadena portacables. 4. También hay separadores disponibles para separar el espacio dentro de la cadena según sea necesario.
