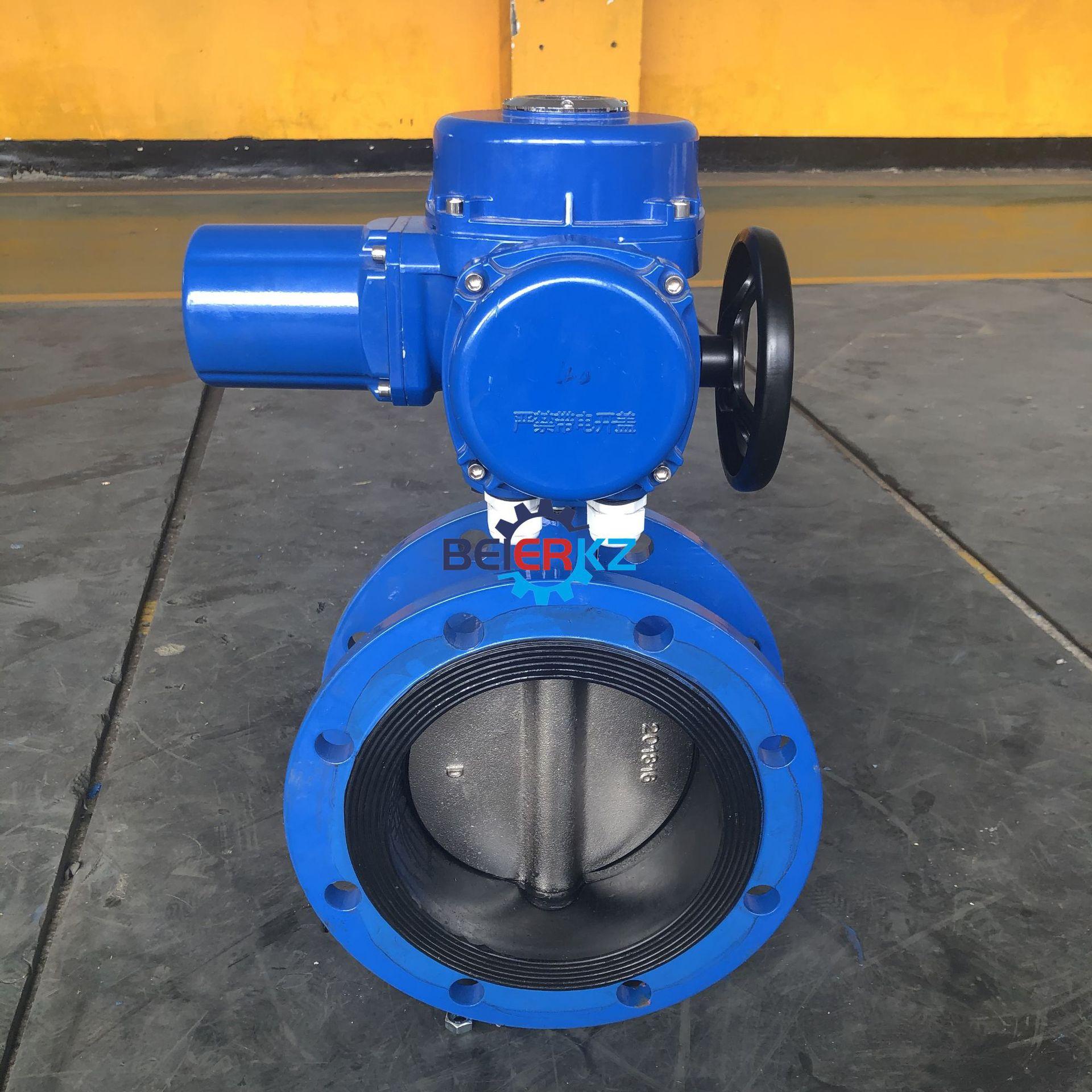

Válvula de Mariposa de Acero Fundido con Campana y Brida Rotación Parcial Estándar Válvula para Exterior Actuador Eléctrico Q60



uno、Válvula de mariposa de acero fundido con brida, giro parcial, válvula exterior ordinaria, actuador eléctrico Q60una breve introducción







El principio del actuador eléctrico es muy simple. Al igual que la maquinilla de afeitar que usamos a diario, la fuente de energía es la electricidad, que impulsa el funcionamiento de la placa de la válvula, abriendo y cerrando la válvula y permitiendo o cortando el flujo. El actuador eléctrico de la válvula de mariposa eléctrica se puede dividir en actuador de interruptor y actuador de regulación. La válvula de mariposa eléctrica de interruptor cumple la función de interruptor, mientras que la válvula de mariposa eléctrica de regulación regula el flujo, pudiendo ajustarlo con precisión de milésimas, y además es una válvula relativamente cara.











Actuador eléctrico de válvula tipo QAdecuado para válvulas de mariposa, válvulas de bola, válvulas de macho y otras válvulas de giro parcial, así como equipos similares. El producto presenta una estructura compacta, un gran par de arranque, alta precisión de control, funciones completas, rendimiento fiable y fácil instalación y ajuste.El tipo Q es una estructura integrada (diferente de la estructura superpuesta). Se acopla a la válvula para formar una electroválvula que acciona y controla la apertura y el cierre de la válvula. El operador puede controlar la válvula remotamente desde la sala de control o in situ.



El producto es ampliamente utilizado en suministro de agua y drenaje, calefacción, centrales eléctricas, industria química, alimentación, textiles, fabricación de papel, farmacéutica, construcción naval, acero, carbón y otros sectores industriales.



Según el entorno de uso:Q es para exteriores, QB es ignífugo, QZ es integral, QT es integral ajustable, QBZ es integral ignífugo y QBT es ajustable ignífugo. Rango de par: 50 N.m - 5000 N.m.













Ejemplo de modelo:



Q30-1 indica tipo exterior, par de salida 300 N.m (30 kgf.m), velocidad de salida 1 r/min.



QT120-0.75 indica el tipo de ajuste general, par de salida 1200 N.m (120 kgf.m), velocidad de salida 0,75 r/min.



QB500-0.5 indica tipo a prueba de explosiones, par de salida 5000 N.m (500 kgf.m), velocidad de salida 0,5 r/min.













Alimentación: El motor es de corriente alterna trifásica,380 V (pedido especial 660 V, 415 V o 220 V), 50 Hz;



Voltaje de la línea de control220V/50HZ; Voltaje de control remoto 24VDC.



entorno de trabajo



Humedad ambiental:-20 ~ + 60 ℃ (Pedido especial -60 ~ + 80 ℃)



Humedad relativa:≤90% (a 25℃)



Los tipos ordinarios y de exterior se utilizan para materiales no inflamables./ Lugares con medios explosivos y no corrosivos; los productos a prueba de explosiones incluyen dI y dIIBT4.



dI es adecuado para frentes de trabajo no mineros en minas de carbón; dIIBT4 se utiliza en fábricas y es adecuado para mezclas de gases explosivos de los grupos IIA, IIB, T1-T4.



Nivel de protección: exterior y a prueba de explosiones.IP55 (IP65 se puede personalizar)



Sistema de trabajo: jornada corta10 minutos









1. El dispositivo es a prueba de polvo, agua y corrosión lumínica, y su nivel de protección es IP55, IP65 (pedido especial);
2. El mecanismo de control de torque tiene una acción confiable, un ajuste conveniente y una alta precisión de repetición de torque;
3. El mecanismo de control de recorrido tiene alta precisión de ajuste y repetibilidad, y se pueden instalar de 2 a 4 microinterruptores en las direcciones de apertura y cierre;
4. Adopta un mecanismo de conmutación manual-eléctrico semiautomático, que es simple en estructura, confiable en operación y fácil de operar;
5. El dispositivo eléctrico de la válvula utiliza un motor asíncrono trifásico con gran par de arranque y pequeña inercia rotacional;
6. Equipado con indicador de posición de válvula mecánica.
7. Temperatura ambiente: -20℃ ~ +60℃;
8.Humedad relativa: no más del 95% (a 25°C);

9. Ambiente de trabajo: No utilizar medios inflamables, explosivos ni altamente corrosivos;
10. Nivel de protección: IP55, IP65 (pedido especial) Fuente de alimentación: 380 V 50 HZ 50 HZ (se pueden indicar requisitos especiales al realizar el pedido).
