Tanque de aceite hidráulico ISV25-63X80 directo de fábrica estación de bomba hidráulica filtro de succión de tubería filtro de aceite

1. Introducción

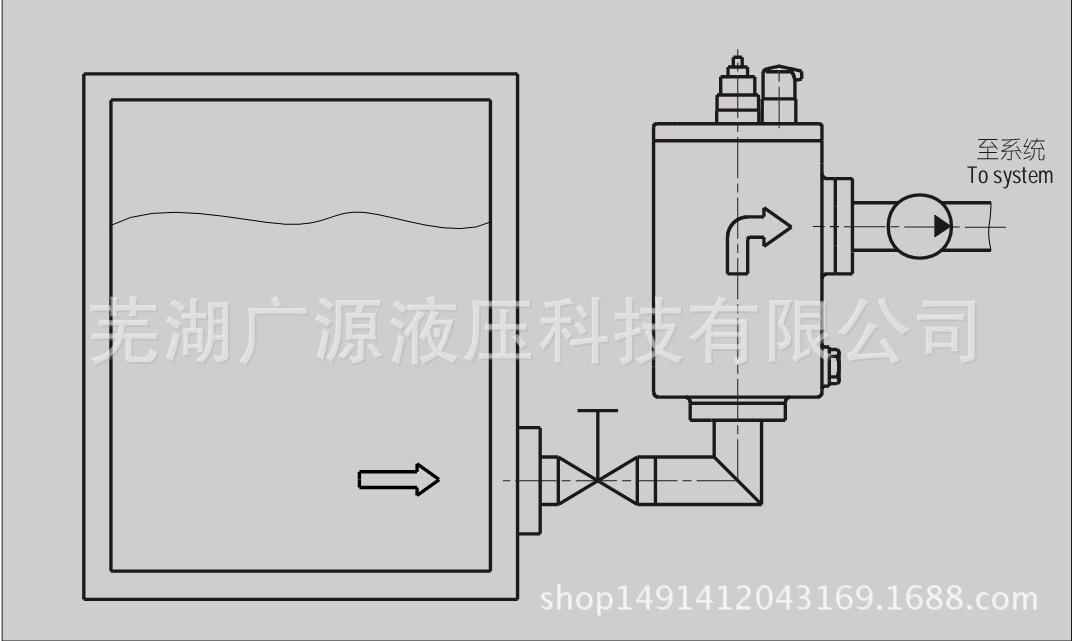

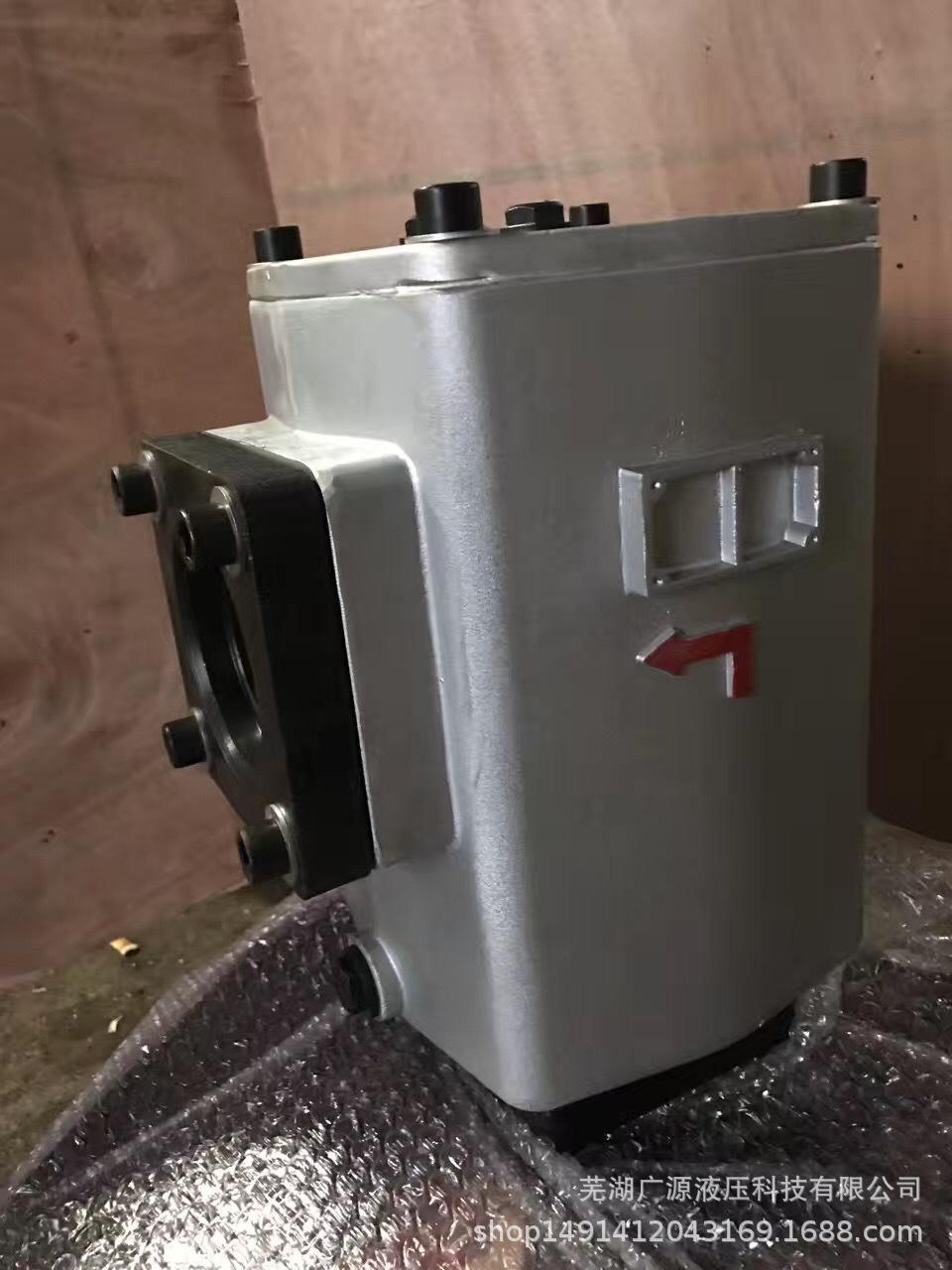

El filtro de succión de aceite para tuberías serie ISV es ligero y resistente, con una carcasa de aleación de aluminio, elemento filtrante, válvula de derivación, indicador visual e indicador eléctrico. Debe instalarse verticalmente en la tubería, fuera del tanque de aceite, sin afectar la disposición de la misma. El tamaño del tanque de aceite no está limitado por el filtro. Esta serie de filtros presenta las siguientes características:

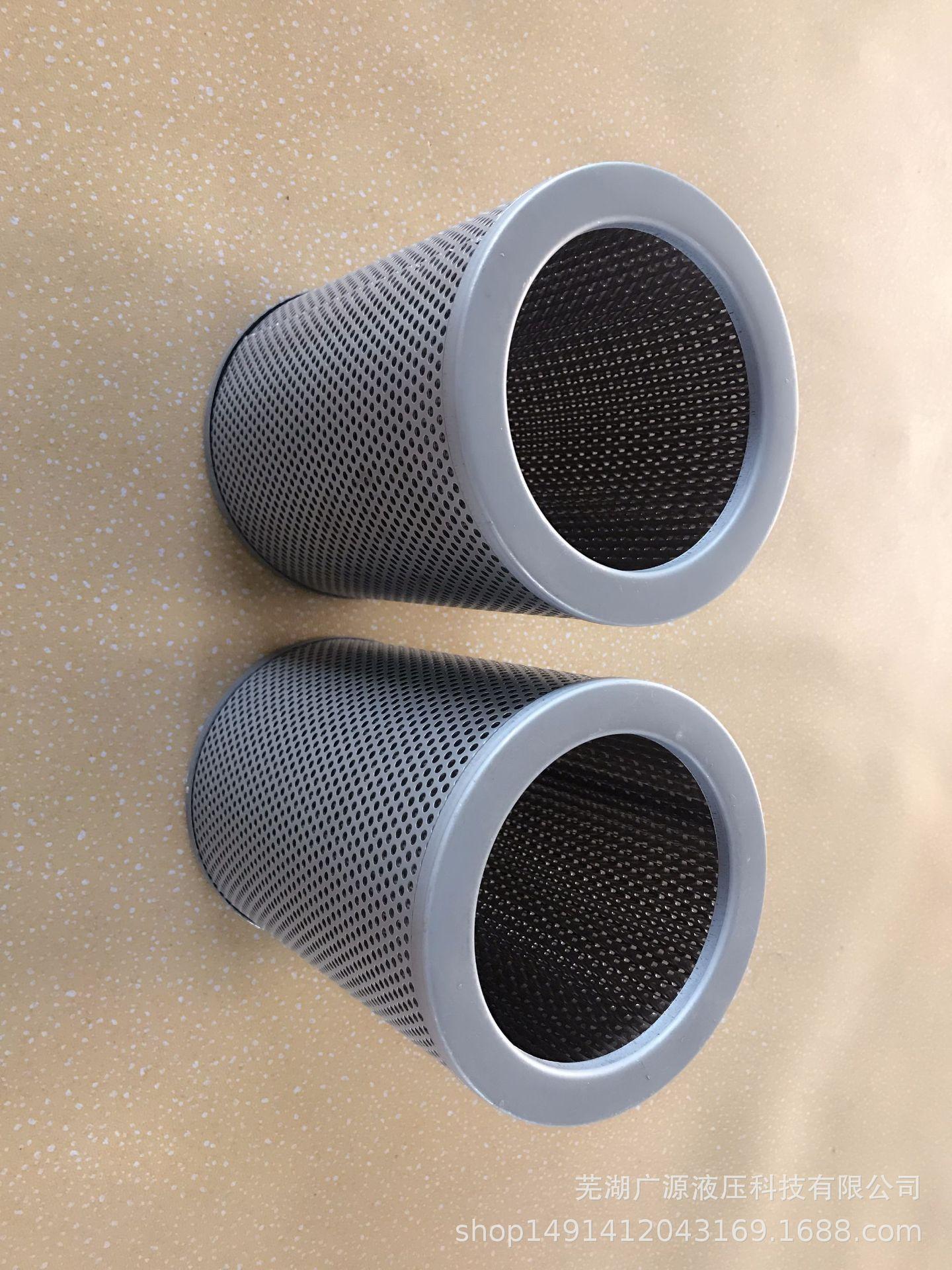

A. Con indicador visual: Cuando el elemento filtrante se obstruye gradualmente con contaminantes, el anillo rojo de la ventana de observación del indicador visual sube lentamente. Cuando el anillo rojo alcanza su posición más alta (la ventana de observación está completamente roja), indica que el elemento filtrante está obstruido por contaminantes y necesita limpieza o reemplazo. Después de limpiar o reemplazar el elemento filtrante, presione el botón de reinicio para que el anillo rojo descienda.

B. Transmisor activo: Cuando el elemento filtrante está bloqueado por contaminantes y el grado de vacío de la salida de aceite es de -0,018 MPA, el microinterruptor del transmisor se activa y envía una señal que indica que el elemento filtrante debe limpiarse o reemplazarse. Si la máquina no se puede apagar inmediatamente o nadie viene a reemplazar el elemento filtrante, la válvula de derivación en la tapa del filtro se abre automáticamente (la presión de apertura es: grado de vacío de -0,02 MPA).

C. Con válvula de derivación: Cuando el elemento filtrante está bloqueado por contaminantes a la presión de salida de aceite (grado de vacío -0,02 MPA), la válvula de derivación se abrirá automáticamente para evitar fallas en la bomba de aceite, como el vacío.

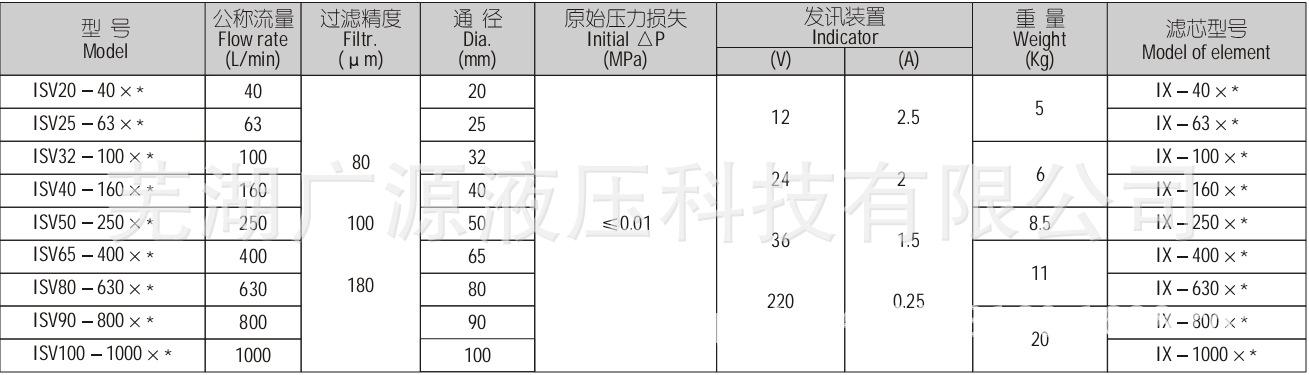

3. Parámetros técnicos

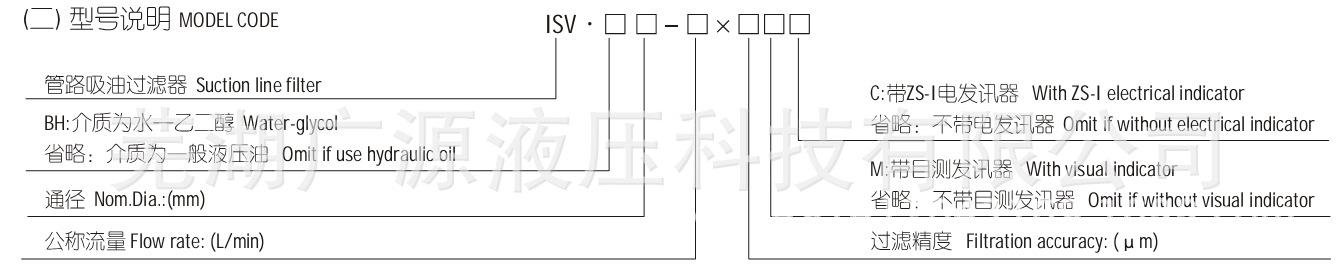

Nota: * indica la precisión de filtración. Si el medio aplicable es agua-glicol, el caudal nominal es de 160 L/min, la precisión de filtración es de 80 µm, y está equipado con un transmisor tipo ZS-I, el modelo de filtro es ISV.BH40-160X80C y el modelo de elemento filtrante es IX.BH-160X80.

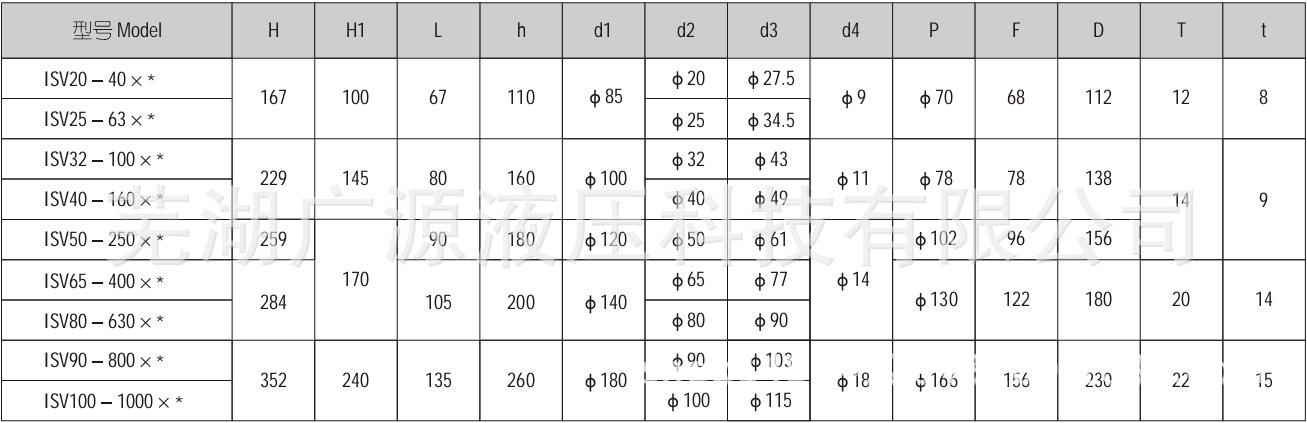

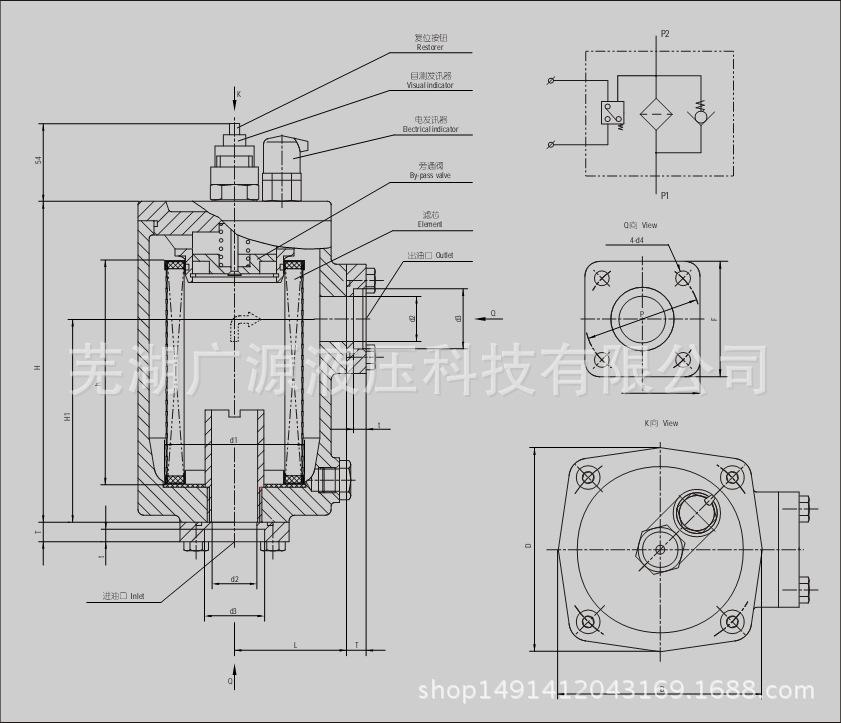

4. Dimensiones de instalación

Nota: Nuestra empresa proporciona las bridas de entrada y salida. Solo es necesario preparar tuberías con un diámetro exterior de d3 para soldar.

Este producto es adecuado para el sistema hidráulico de la estación de bomba hidráulica del tanque de aceite hidráulico.
