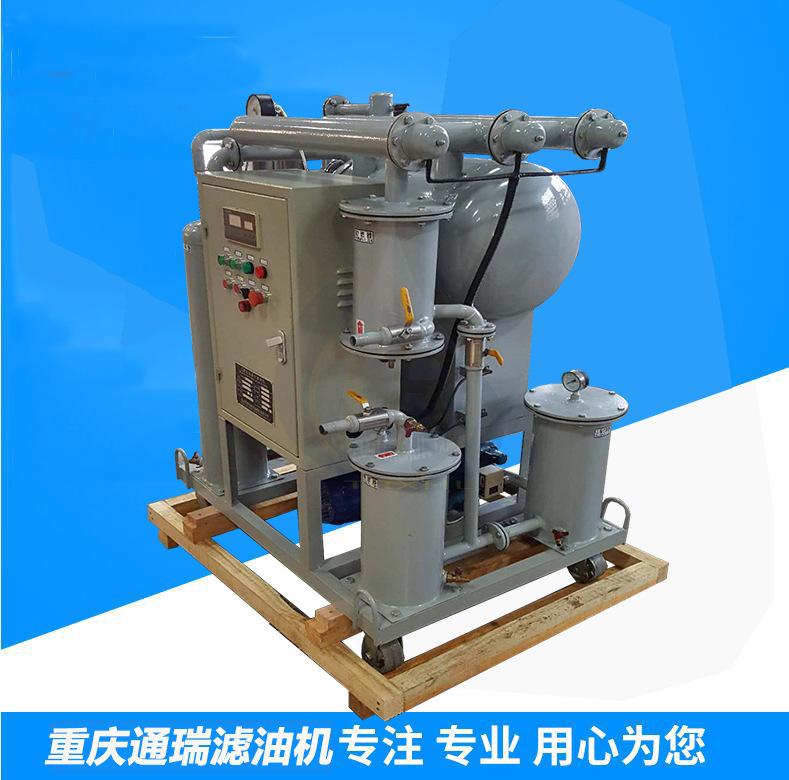

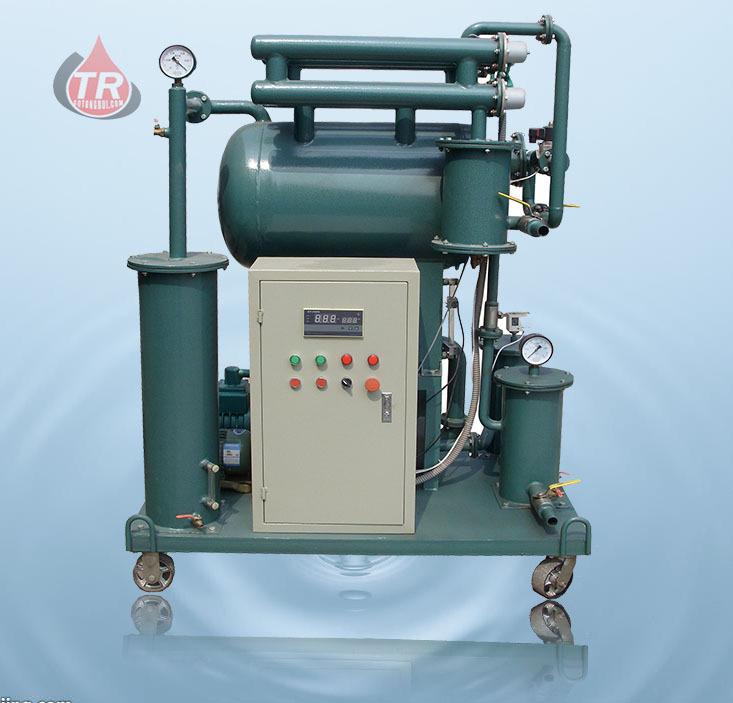

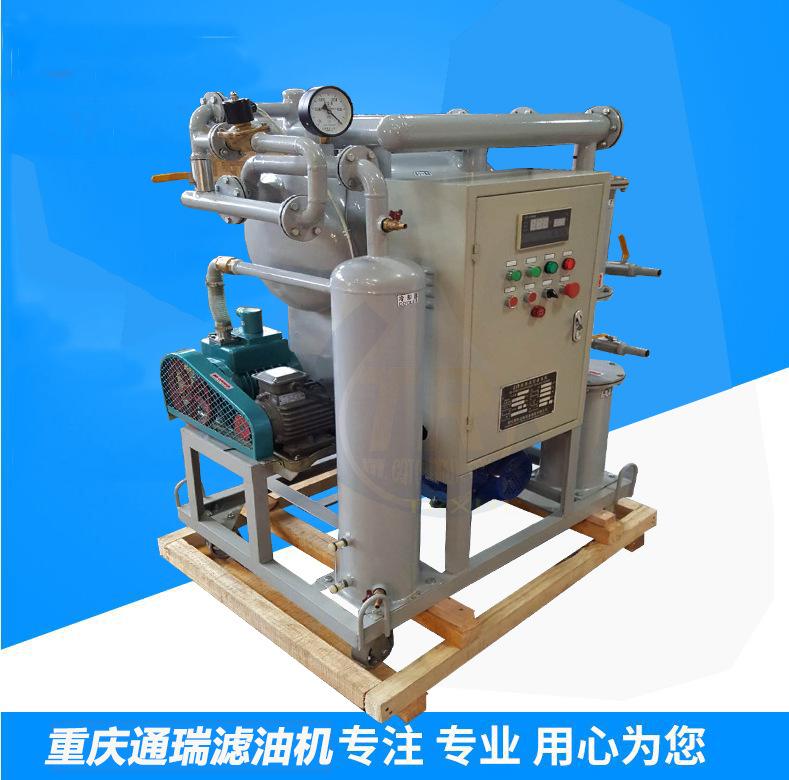

Serie TR/ZJB Estación de energía eléctrica Transformador de revisión Filtro de aceite al vacío para aceite de transformador - Filtro de aceite al vacío pequeño












   principio:Filtro de aceite para transformador de central eléctrica - filtro de aceite de vacío pequeñoSe puede quitar rápidamenteaceite de transformadorPuede eliminar componentes dañinos en el aceite como humedad, gas e impurezas, mejorar el rendimiento de lubricación del aceite de transformador, reducir el óxido o la corrosión de los equipos que utilizan aceite debido al exceso de humedad o al contenido de impurezas en el aceite de transformador, y prolongar la vida útil de los equipos que utilizan aceite.





Filtro de aceite para transformador de central eléctrica - filtro de aceite de vacío pequeñoCaracterísticas:

1. Sistema avanzado de deshidratación y desgasificación. El uso adecuado de la tecnología de evaporación flash tridimensional de gran superficie permite separar rápidamente el agua y el gas del petróleo.

2. La evaporación flash tridimensional compuesta, con los elementos de deshidratación y desgasificación, puede separar rápidamente el agua y el gas del petróleo.

3. Sistema de filtración de múltiples etapas, tecnología de eliminación de impurezas que combina filtración por adsorción molecular y elemento filtrante de malla.

4. Excelente sistema de filtración: gran capacidad para filtrar impurezas, utilizando materiales de filtro con gran capacidad de retención de suciedad, buena resistencia mecánica, filtración de múltiples etapas, encriptación paso a paso y alta precisión de filtración.
5. El sistema de calentamiento con dispositivo de control automático de temperatura constante es confiable, garantizando un calentamiento uniforme y una temperatura del aceite estable sin causar carbonización local del aceite.
6. Adopte un controlador de nivel de líquido infrarrojo automático y un sistema de protección de presión, que es simple y confiable de operar.
7. Toda la máquina está equipada con un sistema de interbloqueo: los sistemas de entrada y calentamiento de aceite están conectados. Si la presión o el nivel de aceite de salida son demasiado altos, se puede controlar automáticamente.
8. Esta máquina se puede utilizar junto con el dispositivo de funcionamiento de aceite de transformador de la serie BZ para agregar las funciones de eliminación de ácido, decoloración, eliminación de carbono libre y reducción de pérdida de aceite.

9. Todos los componentes de la máquina están fabricados con componentes nacionales de alto rendimiento o importados, que pueden operarse en línea y separados del hombre y la máquina, con un funcionamiento confiable y una excelente relación calidad-precio.



Purificador de vacío de aceite de transformadorPrincipio de funcionamiento:

Esta máquina está diseñada basándose en los diferentes puntos de ebullición del agua y el aceite. Consta de un filtro primario, una bomba de aceite, un calentador, un tanque de vacío, una bomba de vacío, un condensador, un filtro fino, una bomba de aceite y un armario eléctrico. La bomba de vacío extraerá el aire del tanque de vacío para formar un vacío. Bajo la acción de la bomba de aceite, el aceite externo pasa a través de la tubería de entrada.IngresarPrefiltroEliminar partículas más grandes y luegoIngresarcalentador, después de calentar a40-70℃El aceite pasa a través de la válvula de nivel de aceite automática, que controla automáticamente el flujo de aceite dentro y fuera del tanque de vacío.Rocíe en un recipiente al vacíoEn aceiteEvaporación rápida del aguaen vapor de agua y se bombea al vacío continuamenteCondensador de succiónEl vapor de agua que entra al condensador se enfría y luegoCondensarse en agua y liberarseEl aceite deshidratado y desgasificado se descarga en el filtro fino mediante la bomba de descarga, y las impurezas particuladas se filtran mediante el elemento filtrante. De esta forma, el filtro de aceite al vacío completa el proceso de eliminación rápida de impurezas, agua y gas del aceite, y el aceite limpio se descarga por la salida.



Filtro de aceite para transformador de central eléctrica - filtro de aceite de vacío pequeñoParámetros técnicos:



Nombre del indicador		unidad	ZJB-10	ZJB-20	ZJB-30	ZJB-50	ZJB-75	ZJB-100	ZJB-150	ZJB-200
Fluir		L/H	600	1200	1800	3000	4500	6000	9000	12000
Vacío de trabajo		Mpa	-0.06 ～ -0.098
presión laboral		Mpa	≤0,4
Tensión de ruptura del aceite		kV	≥55			≥60		≥65
Contenido de agua en el aceite		PPm	5～8
Contenido de gas en el petróleo		%	≤0,1
Tamaño de partícula de impureza		eh	≤5
Tiempo de trabajo sin problemas		H	4000
Rango de control de temperatura constante		°C	20-80
tiempo de trabajo continuo		H	150
fuente de alimentación			380 V/50 Hz (según requisitos del usuario)
Ruido de trabajo		dB(A)	≤75				≤80
Potencia de calefacción eléctrica		kilovatios	9	15	18	30	48	60	90	105
Potencia eléctrica total		kilovatios	11	17	21	33	53	65	96	116
Diámetro de entrada (salida)		mm	25	25	25	32	40	40	50	60
peso del equipo		kilogramo	380	400	420	450	550	730	960	1200
forma tamaño	largo	mm	1050	1150	1200	1300	1600	1600	2100	2200
	Ancho	mm	750	800	800	900	1000	1200	1500	1600
	alto	mm	1400	1450	1500	1600	1800	1850	2000	2100



Las imágenes y detalles del elemento filtrante gratuito son los siguientes:

Detalles de los accesorios



nombre	Especificación	cantidad	Material	Referencia del ciclo de reemplazo
Prefiltro	Φ110*250 mm*80 μm	1 juego	Malla de estera de acero inoxidable	Diciembre
Filtro secundario	Φ110*250 mm*40 μm	1 juego	Malla de estera de acero inoxidable	Junio a diciembre
Filtro fino	Φ150*300 mm*10 μm	1 juego	Filtro de polímero de acero inoxidable	Abril a diciembre









Por favor, llame en detalle: 15123024054 Chen

Compromiso de servicio postventa

1. El filtro de aceite de vacío tiene una garantía de un año (sin incluir consumibles). Durante el período de garantía, si se presentan problemas graves con el equipo, el proveedor ofrecerá tres garantías. Cualquier problema anormal será solucionado gratuitamente por el proveedor. Si ocurre fuera del período de garantía, el proveedor proporcionará servicio técnico gratuito de por vida y solo cobrará el costo de los accesorios.

2. El proveedor garantiza que el equipo suministrado cumple con los requisitos de producción y operación confiable del usuario, y es responsable del diseño, fabricación, pruebas, suministro, envío, puesta en servicio en sitio y otros procesos del equipo;

3. Durante el período de garantía de calidad prescrito, el proveedor será responsable de cualquier defecto o falla causada por defectos en el proceso de diseño o en los materiales, y asumirá plena responsabilidad por cualquier pérdida ocasionada.

4. Después de la puesta en funcionamiento del equipo, si se produce una falla debido a razones de calidad del producto y el proveedor necesita servicio en sitio, el proveedor deberá responder dentro de las 2 horas siguientes a la recepción de la notificación por escrito del comprador y llegar al sitio dentro de las 72 horas siguientes a que ambas partes acuerden una hora.



Lista de herramientas proporcionadas con el dispositivo

nombre	Especificaciones y modelos	unidad	cantidad	Fabricante
Manguera reforzada con alambre de acero de PVC	φ25	arroz	10	Tubo de plástico de Shandong
Manguera de muestreo	φ8	raíz	1	Tubo de plástico de Shandong
Almohadilla de goma resistente al aceite	Coincidencia con la máquina	colocar	1	Tongrui de Chongqing
Tubo de vidrio	120 mm	raíz	3	Tongrui de Chongqing
Tubo de vidrio	270 mm	raíz	3	Tongrui de Chongqing
Accesorios para bombas de vacío		colocar	1	Shanghái Nanguang
Aro de abrazo	Coincidencia con la máquina	individuo	4	Tongrui de Chongqing











Chongqing, ChinaTongruiFiltration Equipment Manufacturing Co., Ltd. ha obtenido la certificación del sistema de calidad. La empresa se compromete a ofrecer a los clientes productos de filtros de aceite rentables. Chongqing Tongrui Filtration Equipment Manufacturing Co., Ltd. tiene muchos años de experiencia en la fabricación de diversos equipos de filtración de aceite y es un fabricante profesional de producción de filtros. La empresa cuenta con ingenieros profesionales e investigadores de diseño que pueden fabricar modelos adecuados a medida según los diferentes requisitos de los compradores para lograr el mejor efecto de tratamiento. Como dice el refrán: "No hay clientes equivocados, solo servicios insuficientes". ¡Elegirnos significa creer en ti mismo!
