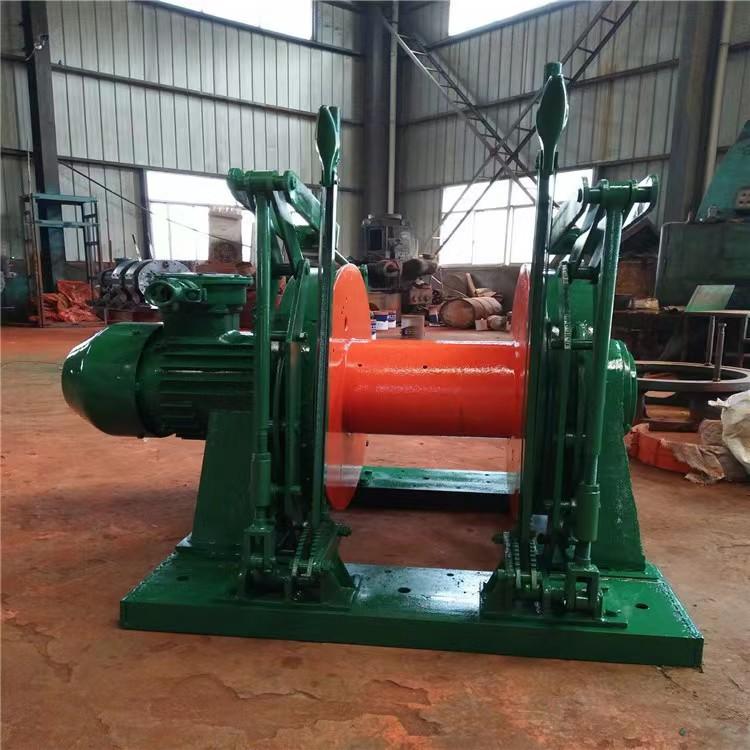

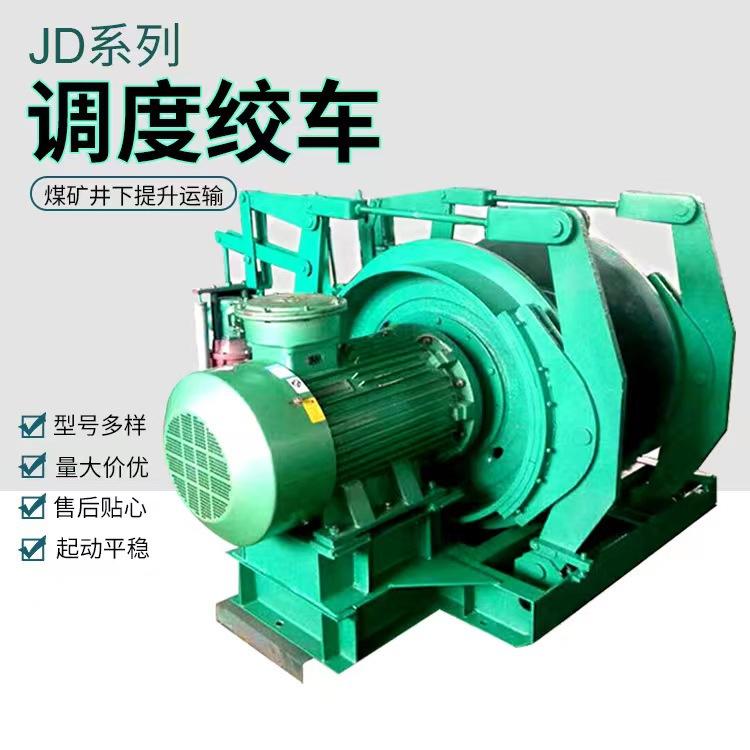

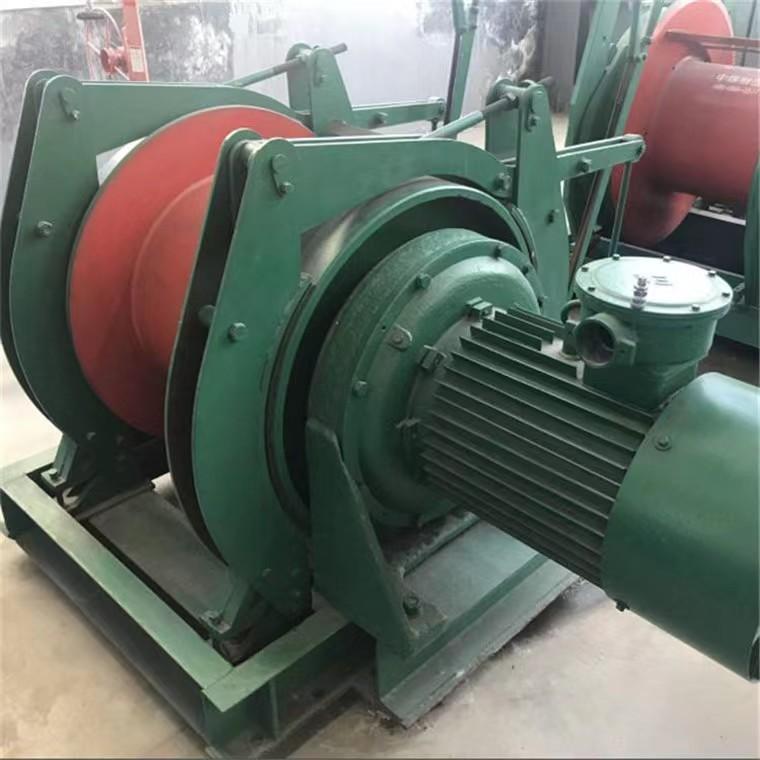

El cabrestante de despacho -1.6 se utiliza para el despacho y la clasificación de vagones mineros subterráneos o en la estación de carga terrestre, así como para otras tareas auxiliares de manipulación en el túnel intermedio. Este cabrestante incorpora equipo eléctrico ignífugo y puede utilizarse en minas con polvo y gas de carbón. Incorpora transmisión de engranajes planetarios y se caracteriza por su estructura compacta, tamaño compacto y fácil manejo.
Significado del modelo de cabrestante de despacho JD-1.6
Modelo: Cabrestante de despacho JD-1.6;
J——Tipo de viento;
D——cabrestante de despacho;
1.6——Tensión estática del cable de acero exterior, 16 kN.
Composición y principio de funcionamiento del cabrestante de despacho JD-1.6
El cabrestante de despacho JD-1.6 se compone principalmente de un tambor y un dispositivo de transmisión de engranajes planetarios, un dispositivo de freno, un motor y una base. El mecanismo de reducción de velocidad del cabrestante utiliza dos pares de engranajes internos y un sistema de engranajes planetarios. Los dos pares de engranajes internos están instalados en el cuerpo del tambor. El extremo del eje del motor está equipado con un engranaje de manguito que se extiende directamente dentro del tambor. Todas las piezas giratorias del cabrestante están equipadas con rodamientos.
Parámetros técnicos del cabrestante de despacho JD-1.6
1. Tensión estática del cable de acero exterior: 16 kN
2. Tamaño del rollo (diámetro × ancho): φ310 × 400 (mm)
3. Velocidad del cable exterior: 1,399 m/s
4. Diámetro del cable de acero: 16 mm
5. Capacidad de la cuerda: 400 m
6. Relación de reducción total: 32,5
7. Modelo de motor: YBJ25-4
Potencia: 25kW
Velocidad: 1460r/min
Voltaje: 380/660v
8. Dimensiones totales (largo × ancho × alto): 1435 × 1217 × 1242 (mm)
9. Peso del cabrestante (sin motor): 1187 kg (incluido el motor): 1370 kg
