Uso del producto:

El mezclador sumergible QJB se puede dividir en series de mezcla y agitación de alta velocidad y series de flujo de empuje de baja velocidad.

El mezclador de alta velocidad de la serie QJB es adecuado para el tanque de equilibrio de plantas de tratamiento de aguas residuales, tanques de nitrificación/desnitrificación, tanques de tratamiento y almacenamiento de lodos, así como para mezclar líquidos que contienen materia suspendida e impurezas sólidas en procesos industriales para evitar la sedimentación.

El mezclador de flujo por empuje de baja velocidad serie QJB es adecuado para tanques de aireación y tanques anaeróbicos en plantas de tratamiento de aguas residuales industriales y urbanas, grandes tanques de nitrificación y desnitrificación, tanques de tratamiento de lodos activados de disco, vehículos de desinfección y mezclas industriales. Produce un flujo de agua fuerte, abierto y de baja tangencia, que facilita la circulación de agua en fluidos de gran volumen y crea flujos de agua en las etapas de nitrificación, desnitrificación y desfosforación.

Ámbito de aplicación:

El mezclador sumergible QJB se aplica principalmente a:

Mezcla y homogeneización de aguas residuales, cloacales y lodos.

Proceso de espesamiento

Proceso de deshidratación de lodos

Optimización de la transferencia de calor

Limpieza de piscinas de aguas residuales

Evita que las partículas se condensen y se depositen en las paredes y el fondo de la piscina.

· Eliminación de materia en suspensión

Evitar la formación de hielo

Creando flujo de agua

· Circulación de agua, etc.

Condiciones de uso:

El mezclador debe poder funcionar de manera normal y continua en las siguientes condiciones
1) La temperatura del medio no supera los 40 ℃;
2) El valor de pH del medio está entre 5-9;
3) La densidad del líquido no exceda de 1,15 kg/m3;
4) Operación de buceo a largo plazo, la profundidad de buceo generalmente no supera los 20 m.

Descripción del modelo del producto:

Características de rendimiento:

1. El mezclador sumergible QJB tiene una estructura compacta, tamaño pequeño, peso ligero, operación y mantenimiento simples, instalación y mantenimiento convenientes y larga vida útil.
2. El impulsor tiene una estructura de diseño hidráulico razonable, alta eficiencia de trabajo y las palas barridas tienen una función de autolimpieza para evitar que los residuos se enreden y obstruyan.
3. Cuando se utiliza en combinación con un sistema de aireación, se puede reducir en gran medida el consumo de energía, se puede aumentar significativamente la oxigenación y se puede prevenir eficazmente la sedimentación.
4. El grado de aislamiento del devanado del motor es F y el grado de protección es IP68. Se utilizan rodamientos importados de alta calidad, lubricados y desechables, que no requieren mantenimiento. Cuenta con detección de fugas en la cámara de aceite, protección contra sobrecalentamiento del devanado del motor y dispositivos anticondensación, lo que aumenta la seguridad y fiabilidad del motor.
5. Dos sellos mecánicos independientes. El material de fricción del sello mecánico es carburo de tungsteno resistente a la corrosión. Todos los sujetadores expuestos son de acero inoxidable.

6. El diseño de sellado del cable elimina el peligro oculto de fugas del cable.

7. Los componentes estándar adoptan tecnología de separación de solución puntual, que puede prevenir eficazmente la corrosión.

Consideraciones de selección:

Para garantizar resultados razonables, proporcione la siguiente información:
1. Objeto de la solicitud;
2, Tipo de estanque;
3. Dimensiones de la piscina, incluida la profundidad del agua;
4. Características del medio: incluyendo viscosidad, densidad, temperatura, contenido de sólidos, etc.

Introducción a la estructura:

El mezclador sumergible QJB se compone principalmente de máquina principal, sistema de instalación y equipo de control electrónico.

Los agitadores sumergibles QJB se dividen en agitadores sumergibles de alta velocidad y agitadores sumergibles de flujo pistón de baja velocidad, según su forma de funcionamiento. Los agitadores sumergibles de alta velocidad se dividen en agitadores sumergibles de ariete de conexión directa y agitadores sumergibles de conexión no directa, según sus características estructurales. Los agitadores sumergibles de flujo pistón de baja velocidad son agitadores sumergibles sin CC.

Los mezcladores sumergibles QJB de la serie mixta se dividen en mezcladores de fundición y mezcladores de estampado, según el método de conformado de sus álabes. Los álabes (impulsores) de los mezcladores de fundición se conforman por fundición, y la carcasa del cuerpo de la máquina generalmente es de hierro fundido. Los álabes de los mezcladores de estampado se conforman por estampado, y la carcasa del cuerpo de la máquina es de acero inoxidable.

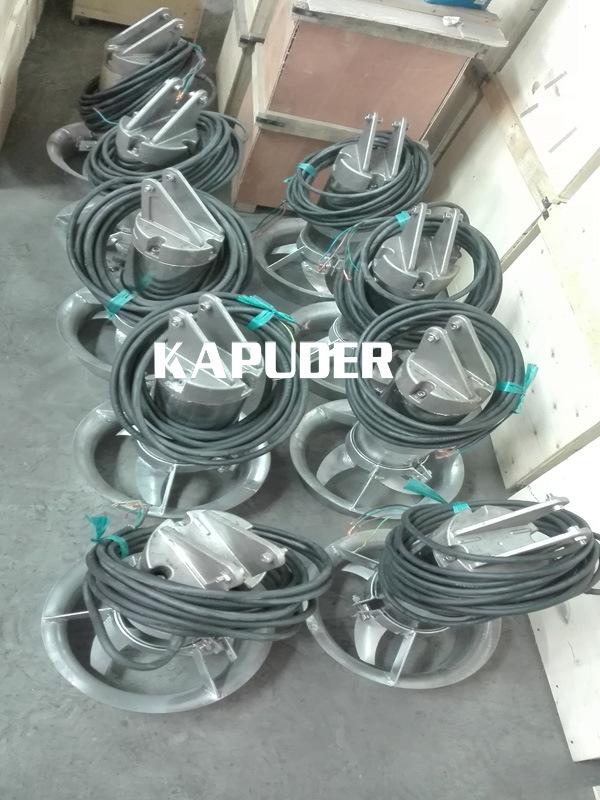

El mezclador sumergible con estructura estampada de conexión directa incorpora un motor multipolar. Los componentes hidráulicos están estampados y conformados con gran precisión y alta eficiencia. El impulsor tiene diferentes ángulos de álabes. Adopta un diseño de arrastre antiobstrucción con equilibrio hidráulico, con estructura compacta, tamaño pequeño, peso ligero, operación y mantenimiento sencillos, instalación rápida y conveniente, y larga vida útil. La carcasa está hecha de acero inoxidable, con una apariencia elegante y lisa.

Los agitadores sumergibles híbridos suelen estar equipados con una tapa guía para aumentar el flujo axial y reducir el flujo radial, reducir la vibración del impulsor y aumentar la estabilidad operativa. Sin embargo, los agitadores sumergibles de flujo estacionario de baja velocidad no cuentan con tapa guía.

Agitador sumergible de conexión directa:

El mezclador sumergible de conexión directa se compone principalmente de dos partes: el impulsor y el motor sumergible. El impulsor se monta directamente en el eje del motor.

Mezclador de flujo enchufable de baja velocidad (mezclador sumergible sin conexión directa):

Gracias a la continua reforma e innovación, el mezclador ciclónico sumergible multifuncional de baja velocidad y flujo por empuje serie QJB, fabricado por Nanjing Kaipu German Pump Co., Ltd., se ha optimizado y actualizado mediante actualizaciones y renovaciones. Actualmente, cuenta con una amplia gama de usos gracias a su estructura reductora y a la nueva generación de impulsores integrales de fibra de vidrio. Su fácil instalación, funcionamiento estable y eficiencia han sido ampliamente reconocidos y favorecidos por los usuarios, y sus ventas han seguido en aumento. Los engranajes de la estructura reductora están fabricados en acero aleado de alta calidad, cementado, templado, rectificado y sometido a otros procesos de precisión, con una relación de velocidad precisa, un tamaño compacto y un peso ligero, además de alta fiabilidad, funcionamiento estable y bajo nivel de ruido, entre otras características. Además, la nueva generación de impulsores integrales, optimizados y diseñados mediante software CFD, ofrece un buen rendimiento hidráulico, álabes anchos y delgados, peso ligero, bajo consumo energético, alta eficiencia y gran empuje. Esto permite reducir la carga del reductor, un funcionamiento suave y prolongar la vida útil del equipo. Se instala y desmonta rápidamente, presenta un buen equilibrio y homogeneidad, genera un amplio campo de caudal y ofrece una amplia gama de servicios. Su diseño antiobstrucción presenta una superficie lisa y arqueada. Las aspas, con función de autolimpieza y gran flexibilidad, absorben las variaciones de carga hidráulica, lo que favorece un flujo de agua suave. Gracias a su fabricación en fibra de vidrio de alta resistencia, ofrecen un rendimiento estable en aguas residuales, buena resistencia a la corrosión y al desgaste. Además, son resistentes a ácidos, álcalis, antioxidantes, robustas, de alta resistencia e impermeables, y se pueden utilizar en diversos tipos de aguas residuales. Su aparición ha roto con el dominio de los productos extranjeros en el mercado de agitadores sumergibles de empuje de baja velocidad.

El mezclador sumergible de flujo estacionario de baja velocidad se compone principalmente de tres partes: impulsor, motor sumergible y reductor. El impulsor se instala en el eje de salida del reductor.

Instrucciones de instalación del sistema:

Existen diversas técnicas de instalación para mezcladores sumergibles. Nanjing Cap Pump Co., Ltd. ofrece varios métodos de instalación comunes, prácticos y rápidos. Este sistema especial permite instalar y desmontar rápidamente los mezcladores sumergibles sin drenar las aguas residuales de la piscina. Su uso es seguro y fiable. También podemos asesorarle sobre otros métodos de instalación.

La profundidad de inmersión del mezclador sumergible se puede ajustar verticalmente según sea necesario. La conexión entre el asiento del colgador, el marco de soporte y el soporte inferior y el tanque se fija mediante soldadura con piezas integradas. Al realizar su pedido, indique la profundidad del tanque (H) para que podamos determinar el tamaño de la varilla guía y el número de marcos de soporte durante el proceso. El material del sistema de instalación es acero inoxidable (o acero al carbono). Además del asiento del colgador, varios mezcladores pueden compartir un mismo conjunto de dispositivos de elevación. Para facilitar la instalación y la elevación del mezclador, se debe abrir una puerta móvil en la barandilla en la posición de elevación.

Generalmente, cada especificación de mezclador corresponde a un tipo de sistema de instalación. Si el usuario tiene necesidades especiales, se pueden equipar otros tipos de sistemas de instalación. Las estructuras de los distintos tipos de sistemas de instalación varían.

Precauciones de instalación:

1. La varilla guía debe ser perpendicular al plano horizontal y puede corregirse mediante una plomada;

2. Al levantar el mezclador sumergible, el extremo del impulsor debe estar inclinado 5° por encima del plano horizontal;

3. El centro de elevación y el centro de gravedad de elevación del mezclador sumergible están en la misma línea vertical;

4. Las varillas guía y los marcos de soporte deben estar firmemente soldados a las partes empotradas del fondo de la piscina.

Sistema de montaje y dimensiones:

El sistema de instalación se divide en cinco tipos: sistema de instalación I, II, III, IV y V, según las características estructurales del mezclador y las necesidades de instalación y operación del equipo. El sistema de instalación I se divide en dos tipos: I-1 e I-2. Generalmente, cada especificación del mezclador corresponde a un tipo de sistema de instalación. Si el usuario tiene necesidades especiales, se pueden equipar otros tipos de sistemas de instalación.

Sistema de instalación I-1

El sistema de instalación I-1 solo es aplicable a agitadores ciclónicos sumergibles multifuncionales híbridos, modelos: QJB0.85/8-260/3-740, QJB1.5/6-260/3-980

El sistema de instalación I-1 se compone principalmente de una varilla guía, un plato giratorio superior, un marco de soporte, un plato giratorio inferior, etc. El mezclador sumergible se conecta a la varilla guía a través del plato giratorio inferior y se suspende en la parte inferior de la varilla guía, la cual se fija al marco de soporte superior a través del plato giratorio superior. El mezclador sumergible se puede instalar con un cierto ángulo de inclinación respecto al plano horizontal en el plano vertical modificando la posición de los pernos de conexión del plato giratorio inferior; el mezclador sumergible también se puede girar 120° alrededor del eje del plato giratorio superior modificando la posición de los pernos de conexión entre el plato giratorio superior y la varilla guía para adaptarse a la mezcla o al impulso del flujo en diferentes direcciones, eliminar zonas muertas en el tanque de agua y mantener el flujo de agua en un estado de funcionamiento razonable.

Sistema de instalación I-2

El sistema de instalación I-2 solo es aplicable a agitadores ciclónicos sumergibles multifuncionales híbridos, modelos: QJB0.85/8-260/3-740, QJB1.5/6-260/3-980

El sistema de instalación I-2 es una instalación móvil, compuesta principalmente por un host, un plato giratorio, una base, etc. La base tiene un buen contacto con el fondo de la piscina y está cerca de la pared de la piscina, y el ángulo se puede ajustar en la dirección del plano.

Sistema de instalación II

El sistema de montaje II es adecuado para agitadores ciclónicos sumergibles multifuncionales híbridos, modelos: QJB2.2/8-320/3-740, QJB4/6-320/3-980, QJB1.5/8-400/3-740, QJB2.5/8-400/3-740, QJB3/8-400/3-740, QJB4/6-400/3-980

El sistema de instalación II se compone principalmente de un polipasto de cadena manual, un marco de elevación, una cadena de elevación, un soporte, una varilla guía, un marco de soporte intermedio (no necesario si la profundidad de la piscina es ≤4 m), un marco limitador, una base, etc. La varilla guía se coloca en el eje concéntrico del soporte, el marco intermedio y la base mediante un eje articulado soldado al cuerpo y puede girar ±60° en el plano horizontal para adaptarse a la mezcla o al impulso del flujo en diferentes direcciones, eliminar zonas muertas en la piscina y mantener el flujo de agua en un estado operativo adecuado. El agitador sumergible se mueve verticalmente a lo largo de la rueda guía; el marco de elevación se puede instalar en el soporte y girar 360° alrededor de su eje de posicionamiento para facilitar la instalación y el mantenimiento. Para aumentar la fiabilidad del agitador sumergible durante su funcionamiento y reducir sus vibraciones, el marco limitador generalmente se suelda directamente a la varilla guía y se añade un bloque amortiguador entre el agitador sumergible y el marco limitador. El marco de límite se puede soldar a la varilla guía antes de salir de fábrica o durante la instalación in situ. Si el usuario no tiene requisitos especiales, generalmente se suelda antes de salir de fábrica.

Sistema de instalación III

El sistema de montaje II es adecuado para agitadores ciclónicos sumergibles multifuncionales híbridos, modelos: QJB4/12-620/3-480, QJB5/12-620/3-480, QJB7.5/12-620/3-480, QJB10/12-620/3-480, QJB12/12-700/3-480

El sistema de instalación III se compone principalmente de un polipasto de cadena manual, un marco de elevación, un asiento de suspensión, una cadena de elevación, un marco de soporte superior, una varilla guía, un marco de soporte intermedio (no necesario si la profundidad de la piscina es ≤4 m), un marco de límite, una base, etc. La varilla guía se coloca en el eje concéntrico del marco de soporte superior, el marco de soporte intermedio y la base mediante un eje giratorio soldado al cuerpo. Puede girar ±60° en el plano horizontal para adaptarse a la mezcla o al impulso del flujo en diferentes direcciones, eliminar zonas muertas en la piscina y mantener el flujo de agua en un estado operativo adecuado. El agitador sumergible se mueve verticalmente a lo largo de la varilla guía mediante una rueda guía; el marco de elevación se puede instalar en el soporte y girar 360° alrededor de su eje de posicionamiento para facilitar la instalación y el mantenimiento. Para aumentar la fiabilidad del agitador sumergible durante su funcionamiento y reducir sus vibraciones, el marco de límite generalmente se suelda directamente a la varilla guía y se añade un bloque amortiguador entre el agitador sumergible y el marco de límite. El marco de límite se puede soldar a la varilla guía antes de salir de fábrica o durante la instalación in situ. Si el usuario no tiene requisitos especiales, generalmente se suelda antes de salir de fábrica. El sistema de instalación se conecta a la cimentación mediante placas de acero empotradas soldadas.

Instalación del Sistema IV

El sistema de montaje IV es adecuado para agitadores ciclónicos sumergibles multifuncionales de flujo continuo.

El sistema de instalación IV se compone principalmente de un polipasto de cadena manual, una columna de elevación, un asiento de suspensión, una cadena de elevación, un gancho, una varilla guía, un soporte, etc. El mezclador sumergible se mueve hacia arriba y hacia abajo a lo largo de la varilla guía mediante una rueda guía. El soporte de elevación se instala en el asiento de suspensión y puede girar 360° sobre su eje de posicionamiento para facilitar su instalación y mantenimiento. Para aumentar la fiabilidad del mezclador sumergible durante su funcionamiento y reducir sus vibraciones, el lateral del soporte se suelda directamente a la varilla guía. Durante la soldadura, debe asegurarse de que la línea central del soporte sea perpendicular a la línea central de la varilla guía y se encuentre en el mismo plano. Se añade un bloque amortiguador entre el mezclador sumergible y el soporte. El sistema de instalación se fija íntegramente mediante soldadura con piezas empotradas, y no se utilizan pernos de expansión para la fijación.

Según las diferentes estructuras de piscina, el sistema de instalación se divide en dos tipos de instalación: mural y puente.

Diagrama de instalación en pared

Plano de disposición de piezas empotradas para instalación en pared

Diagrama de instalación del puente y disposición de las piezas integradas

La potencia requerida del mezclador depende del volumen, la densidad, la viscosidad y la profundidad de mezcla del líquido agitado. Se recomienda utilizar uno o más mezcladores según la situación específica.

* Debido al continuo avance tecnológico, Nanjing Cap Pump Co., Ltd. se reserva el derecho de modificar el diseño. Para cualquier consulta sobre la selección, póngase en contacto con el Departamento de Ingeniería Técnica de Nanjing Cap Pump Co., Ltd.

▲ El mezclador sumergible en espiral multifuncional QJB debe sumergirse completamente en agua para funcionar. La profundidad mínima de inmersión es de 90 mm. No es compatible con entornos inflamables, explosivos ni con líquidos altamente corrosivos. Si tiene requisitos especiales, póngase en contacto con nuestro departamento de ingeniería técnica y le ofreceremos una solución adecuada.
