Válvula de diafragma revestida de flúor G41F46-16C, válvula de diafragma manual resistente a ácidos y álcalis, brida de revestimiento, válvula de diafragma revestida de PTFE

Nuestra empresa vende válvulas de diafragma revestidas de flúor G41F46, válvulas de diafragma resistentes a ácidos y salinas con calidad garantizada. Bienvenido a llamarnos para negociar.

La válvula de diafragma revestida de flúor es una forma especial de válvula de cierre que apareció en la década de 1920. Sus partes de apertura y cierre son un diafragma hecho de material blando, que separa la cavidad interna del cuerpo de la válvula de la cavidad interna de la tapa de la válvula y los componentes de accionamiento, por lo que se llama válvula de diafragma.

Actuación principal
Medio de trabajo: gas, agua, aceite;
Temperatura de trabajo: -30℃～＋150℃;

Material principal: acero al carbono.
Medio aplicable: corrosivo

Diámetro nominal: DN15-DN400 mm
Forma de conexión: brida

Modelo de producto: G41FS G41F46

Las características son las siguientes:
La característica más destacada es que el diafragma separa la cavidad interna del cuerpo de la válvula inferior de la cavidad interna de la tapa de la válvula superior, de modo que el vástago de la válvula, el disco de la válvula y otras partes por encima del diafragma no se corroen por el medio, eliminando la estructura de sellado de empaquetadura y previniendo la fuga del medio.
1. El diafragma hecho de sellos blandos como caucho o plástico tiene buen rendimiento de sellado. Dado que el diafragma es una pieza consumible, debe reemplazarse regularmente dependiendo de las características del medio.
2. Limitada por el material del diafragma, la válvula de diafragma revestida de flúor es adecuada para ocasiones de baja presión y temperatura relativamente baja.
3. Las válvulas de diafragma se pueden dividir en seis tipos según su forma estructural: tipo casa, tipo corriente directa, tipo de cierre, tipo de paso recto, tipo compuerta y tipo ángulo recto; la forma de conexión suele ser conexión bridada; según el modo de accionamiento, se pueden dividir en tipos manual, eléctrico y neumático, entre los cuales el accionamiento neumático se puede dividir en tipos normalmente abierto, normalmente cerrado y reciprocante.
4. Generalmente no es adecuado para usar en tuberías con temperaturas superiores a 60 grados o para transportar disolventes orgánicos y medios oxidantes fuertes, ni en tuberías con presiones más elevadas.
La válvula de diafragma se utiliza para abrir o cortar el flujo de aire en el sistema de fluidos de 1.3×10-5～2.5X106Pa.válvula。
principio：

El aire comprimido se utiliza como la potencia para accionar el tornillo de transmisión, de modo que el núcleo de la válvula se mueve hacia arriba y hacia abajo, y al mismo tiempo tira del diafragma hacia arriba y hacia abajo para cerrar y abrir. Características: compacto, estructura simple, tamaño pequeño, apariencia hermosa; el interruptor tiene una guía y se mueve suavemente; el par de cierre es pequeño, la vida útil es larga, ≥ 300,000 veces; el diafragma se puede ajustar automáticamente cuando se presiona, la presión es uniforme y el sellado es confiable; el diafragma se instala en el núcleo de la válvula mediante inserción a presión, lo cual es fácil de reemplazar;
Válvula de diafragma revestida de flúor:

1. Esta válvula consta de un cuerpo de válvula, una tapa de válvula, un vástago de válvula, un disco de válvula, un diafragma y otras partes de accionamiento.
2. La apertura y el cierre de la válvula se logran mediante el eje de conexión del dispositivo eléctrico que acciona la tuerca del vástago de la válvula, lo que provoca que el vástago de la válvula se mueva axialmente, impulsando al disco de la válvula a subir y bajar.
3. Cuando la fuente de alimentación falla y se interrumpe, y la válvula necesita abrirse y cerrarse urgentemente, la "manija de conmutación manual-eléctrica" debe cambiarse a la posición marcada con manual, y luego la puerta de flash puede abrirse y cerrarse girando el volante. Al girar en el sentido de las agujas del reloj, la válvula se puede cerrar; de lo contrario, se abrirá.
4. Cuando sea necesario reanudar la operación eléctrica, la "manija de conmutación" debe cambiarse a la posición con la marca eléctrica antes de que se pueda realizar la operación eléctrica.

Diámetro nominal

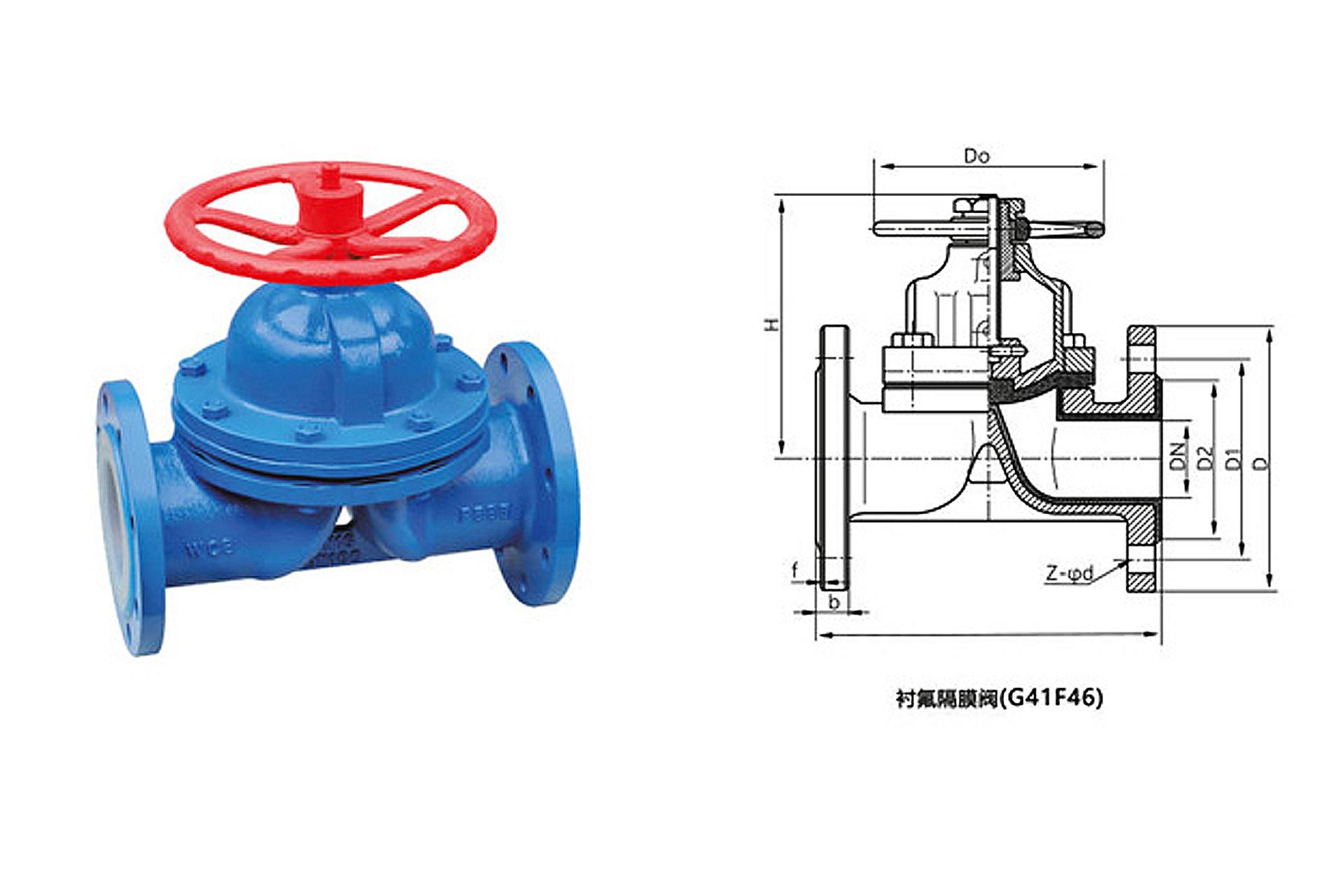

Válvula de diafragma con revestimiento de flúor DN dimensiones principales
L D D1 D2 D0 f b n－Ød H H1
20 135 105 75 56 120 3 16 4－Ø14 120 142
25 145 115 85 65 120 120 142
32 160 140 100 75 140 4－Ø18 140 155
40 180 150 110 85 160 3.5 19 160 180
50 210 165 125 100 180 170 195
65 250 185 145 120 200 21 215 245
80 300 200 160 135 220 8－Ø18 240 280
100 350 220 180 155 240 265 315
125 400 250 210 180 320 22 340 400
150 460 285 240 210 320 8－Ø22 350 450
200 570 335 295 265 400 24 420 500
